ArcGIS API for JavaScript 4.x加载GeoServer发布的WMTS服务

前言

 　　以前用OpenLayers加载GeoServer我记得很简单，现在用ArcGIS API加载捣鼓了一天没搞好，第二天早上来参考一篇文章搞好了，我此记录下。

背景

 　　客户没有ArcGIS Server的许可，所以就只能用GeoServer发布或者离线切片，先研究下GeoServer，后面如果心情好再研究下离线切片。网上有说离线切片好的，但我觉得离线切片不方便管理。

环境

 　　ArcGIS API for JavaScript 4.24

　　GeoServer 2.22.1



尝试过程

 　　用过ArcGIS API里面的 WMTSLayer、TileLayer、 WebTileLayer，还有其它的ImageLayer都试过，最后还是用的 WebTileLayer成功加载

解决方案

 　　节约时间先直接上关键代码：

  1    let url = 'http://localhost:8080/geoserver/test/gwc/service/wmts?layer=test:donghongyuan&style=&tilematrixset=EPSG:4326&Service=WMTS&Request=GetTile&Version=1.0.0&Format=image/png&TileMatrix=EPSG:4326:{level}&TileRow={row}&TileCol={col}'
  2
  3       //加载GeoServer发布的wmts
  4       let layer = new WebTileLayer({
  5         id: 'ywImage',
  6         title: '业务影像',
  7         urlTemplate: url,
  8         spatialReference: new SpatialReference({ wkid: 4326 }),
  9         tileInfo: {
 10           'rows': 256,
 11           'cols': 256,
 12           'compressionQuality': 0,
 13           'origin': {
 14             'x': -180,
 15             'y': 90
 16           },
 17           'spatialReference': {
 18             'wkid': 4326
 19           },
 20           'lods': [{
 21             'level': 0,
 22             'resolution': 0.703125,
 23             'scale': 279541132.0143589
 24           },
 25           {
 26             'level': 1,
 27             'resolution': 0.3515625,
 28             'scale': 139770566.00717944
 29           },
 30           {
 31             'level': 2,
 32             'resolution': 0.17578125,
 33             'scale': 69885283.00358972
 34           },
 35           {
 36             'level': 3,
 37             'resolution': 0.087890625,
 38             'scale': 34942641.50179486
 39           },
 40           {
 41             'level': 4,
 42             'resolution': 0.0439453125,
 43             'scale': 17471320.75089743
 44           },
 45           {
 46             'level': 5,
 47             'resolution': 0.02197265625,
 48             'scale': 8735660.375448715
 49           },
 50           {
 51             'level': 6,
 52             'resolution': 0.010986328125,
 53             'scale': 4367830.1877243575
 54           },
 55           {
 56             'level': 7,
 57             'resolution': 0.0054931640625,
 58             'scale': 2183915.0938621787
 59           },
 60           {
 61             'level': 8,
 62             'resolution': 0.00274658203125,
 63             'scale': 1091957.5469310894
 64           },
 65           {
 66             'level': 9,
 67             'resolution': 0.001373291015625,
 68             'scale': 545978.7734655447
 69           },
 70           {
 71             'level': 10,
 72             'resolution': 0.0006866455078125,
 73             'scale': 272989.38673277234
 74           },
 75           {
 76             'level': 11,
 77             'resolution': 0.00034332275390625,
 78             'scale': 136494.69336638617
 79           },
 80           {
 81             'level': 12,
 82             'resolution': 0.000171661376953125,
 83             'scale': 68247.34668319309
 84           },
 85           {
 86             'level': 13,
 87             'resolution': 8.58306884765625e-005,
 88             'scale': 34123.67334159654
 89           },
 90           {
 91             'level': 14,
 92             'resolution': 4.291534423828125e-005,
 93             'scale': 17061.83667079827
 94           },
 95           {
 96             'level': 15,
 97             'resolution': 2.1457672119140625e-005,
 98             'scale': 8530.918335399136
 99           },
100           {
101             'level': 16,
102             'resolution': 1.0728836059570313e-005,
103             'scale': 4265.459167699568
104           },
105           {
106             level: 17,
107             resolution: 5.3644180297851563e-6,
108             scale: 2132.729583849784
109           },
110           {
111             level: 18,
112             resolution: 0.000002682209014892578,
113             scale: 1066.364791924892
114           },
115           {
116             level: 19,
117             resolution: 0.000001341104507446289,
118             scale: 533.182395962446
119           },
120           {
121             level: 20,
122             resolution: 0.0000006705522537231445,
123             scale: 266.591197981223
124           },
125           {
126             level: 21,
127             resolution: 0.0000003352761269,
128             scale: 133.2955989906115
129           },
130
131           ]
132         }
133       })
134       this.map.layers.add(layer);
View Code



 解析以及详细过程

　　一.影像处理部分(本篇着重解析代码，数据处理部分简单说下步骤)

　　1.发布影像

　　2.创建 gridset

　　 如果不需要自定义gridset,此步骤可以忽略，因为有默认的

　　3.切片

　　二.文档解析

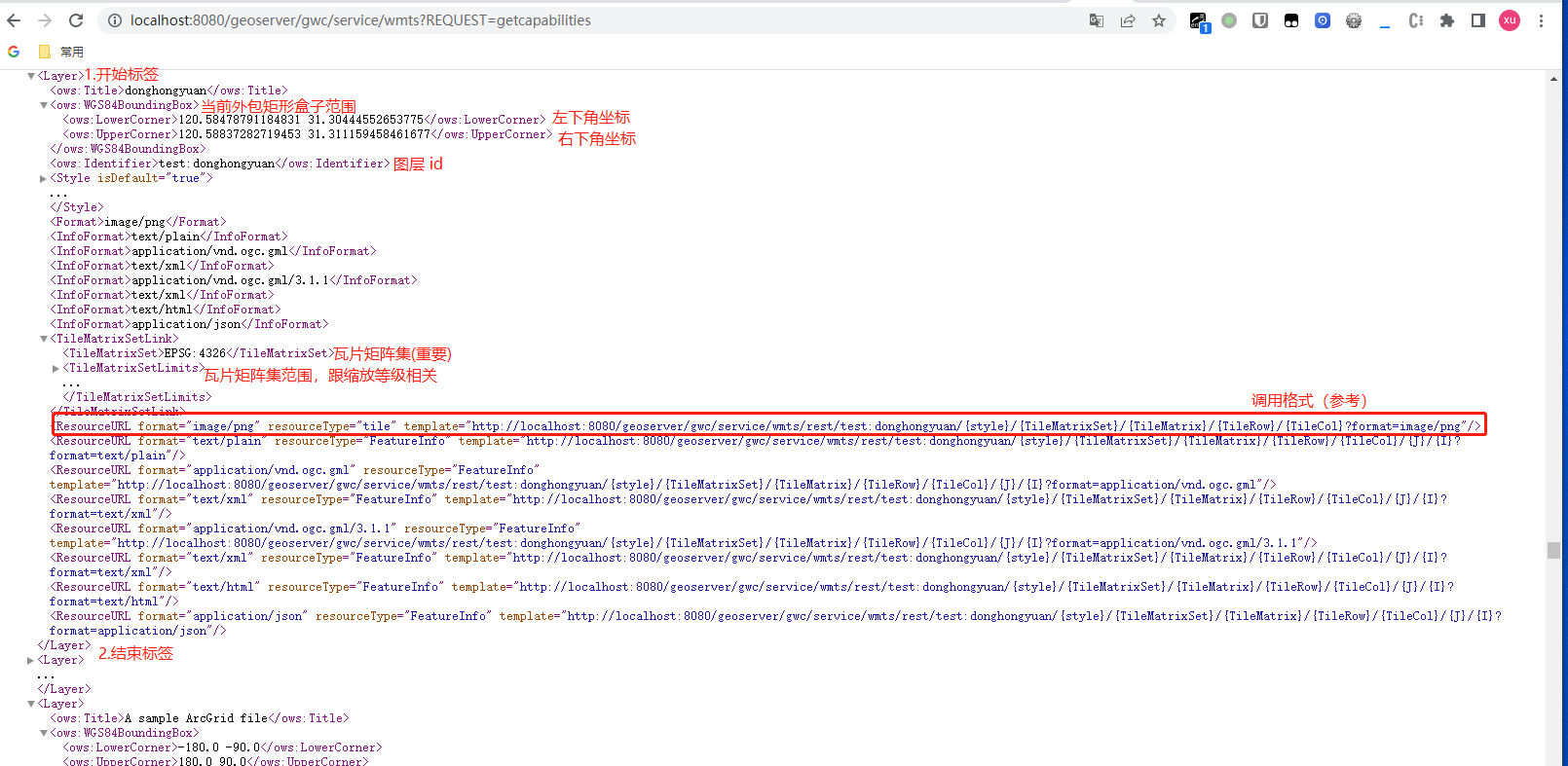

　　1.打开WMTS 1.0.0 GetCapabilities document

　　

 　　2.文档解析



三. 瓦片请求解析

　　1.在瓦片图层里面预览发布的图层

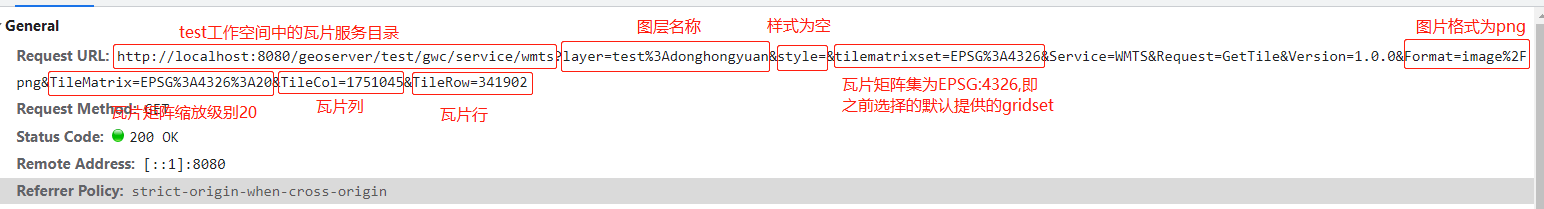

 　　2..打开调试窗口，观察network里面的请求

 　　3.拼接地址关键参数解析

　　

 其它

1.WMS方式加载的代码

 1   // 加载geoserver发布的WMS服务
 2       const layer = new WMSLayer({
 3         id: 'test',
 4         title: '测试',
 5         url: "http://localhost:8080/geoserver/test/wms",
 6         sublayers: [
 7           {
 8             name: "donghongyuan"
 9           }
10         ]
11       }
12       );
13       this.map.layers.add(layer);
用WMS的方式加载

 2.用WMTS方式加载

 1       let layer = new WMTSLayer({
 2         url: "http://localhost:8080/geoserver/gwc/service", // url to the service
 3         activeLayer: {
 4           id: "donghongyuan",
 5         },
 6         // sublayers: [
 7         //    {
 8         //       name: "test:donghongyuan"
 9         //     }
10         //  ]
11       });
12       this.map.layers.add(layer);
WMTS方式加载

会报错：



经查阅，GeoServer发布的是SOAP，不支持REST，而SOAP这种方式arcgis api for js的["esri/layers/WMTSLayer"]是不支持的。（ Geoserver WMTS Service REST url）



总结

重要的是urlTemplate的拼接，然后选择 "esri/layers/WebTileLayer"这种方式



参考网址

　　1.geoserver发布wmts服务并使用arcgis js4.x调用

　　2.arcgis api（四）3.x和4.x 加载geoserver的wmts切片服务

　　3.REST和SOAP Web Service的比较（写得非常清晰易懂，转载于此）
