工作电压 2.4-5.2V笔段式液晶驱动LCD显示驱动芯片VK0192

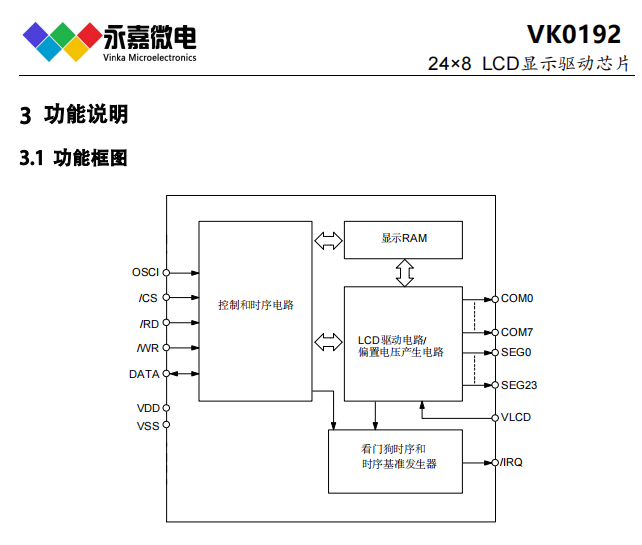

VK0192是一个点阵式存储映射的LCD驱动器，可支持最大192点（24SEGx8COM） 的LCD屏。单片机可通过3/4线串行接口配置显示参数和发送显示数据，也可通过指令进入 省电模式。LJQ7001
产品品牌：永嘉微电/VINKA
产品型号：VK0192

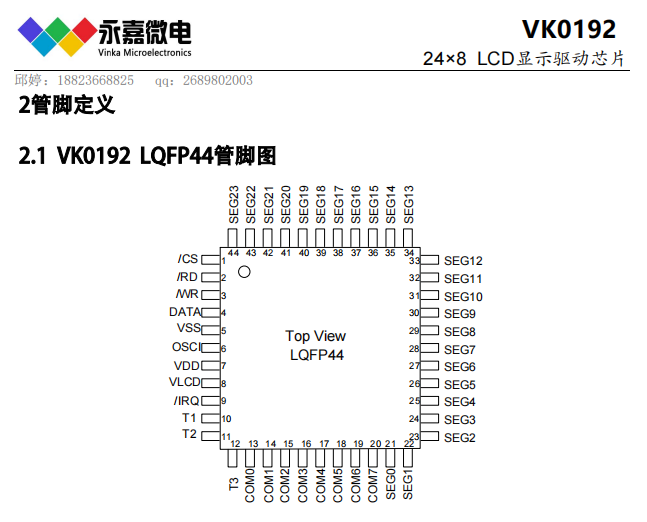

封装形式：LQFP44

特点
• 工作电压 2.4-5.2V
• 内置32KHz RC振荡器（上电默认）
• 可外接32KHz时钟源
• 偏置电压（BIAS）为1/4
• COM周期（DUTY）为1/8
• 内置显示RAM为24x8位
• 省电模式（通过关显示和关振荡器进入）
• 时基和看门狗共用1个时钟源，可配置8种频率
• 时基或看门狗溢出信号输出脚为/IRQ脚 (开漏)
• 3/4线串行接口
• 软件配置LCD显示参数
• 写命令和读写数据2种命令格式
• 读写显示数据地址自动加1
• VLCD脚调整LCD输出电压（＜VDD）
• 封装
LQFP44(10.0mm x 10.0mm PP=0.8mm)

LCD/LED控制器及驱动器系列芯片简介如下：
RAM映射LCD控制器和驱动器系列：
VK1024B  2.4V～5.2V   6seg4com  63   62    偏置电压1/2 1/3   S0P16 省电模式
VK1056B  2.4V～5.2V   14seg4com 143  142   偏置电压1/2 1/3   SOP24 省电模式
VK1056C  2.4V～5.2V   14seg4com 143  142   偏置电压1/2 1/3   SSOP24 省电模式
VK1072B  2.4V～5.2V   18seg4com 183  182   偏置电压1/2 1/3   SOP28 省电模式
VK1072C  2.4V～5.2V   18seg4com  183  182  偏置电压1/2 1/3   SOP28 省电模式
VK1072D  2.4V～5.2V   18seg4com  183  182   偏置电压1/2 1/3   SSOP28 省电模式
VK1088B  2.4V～5.2V   22seg4com  223  222   偏置电压1/2 1/3 QFN32（44mm PP=0.4mm）超小体积
VK1128C 2.4V～5.2V  32seg4com 323 322 偏置电压1/2 1/3 QFN48 (55mm PP=0.35mm)超小体积
VK0192M  2.4V～5.2V   24seg8com          偏置电压1/4     LQFP44 省电模式
VK0256   2.4V～5.2V   32seg8com          偏置电压1/4     QFP64 省电模式
VK0256B  2.4V～5.2V   32seg8com          偏置电压1/4     LQFP64 省电模式
VK0256C  2.4V～5.2V   32seg8com          偏置电压1/4     LQFP52 省电模式
VK0384   2.4V～5.2V 48seg8com          偏置电压1/4     LQFP64 省电模式
VK1621 2.4V～5.2V   32seg4com 323 322  偏置电压1/2 1/3  LQFP44(QFP44正方形)/LQFP48/SSOP48/SDIP28；DICE/DIE裸片(绑定COB)；COG(绑定玻璃) 省电模式
VK1622  2.4V～5.2V   32seg8com          偏置电压1/4 LQFP44/LQFP48/LQFP52/LQFP64/QFP64；DICE/DIE裸片(绑定COB)；COG(绑定玻璃) 省电模式
VK1623   2.4V～5.2V   48seg8com          偏置电压1/4     LQFP100/QFP100；DICE/DIE
裸片(绑定COB)；COG(绑定玻璃) 省电模式
VK1625   2.4V～5.2V   64seg8com          偏置电压1/4    LQFP100/QFP100；DICE/DIE
裸片(绑定COB)；COG(绑定玻璃) 省电模式
VK1626   2.4V～5.2V   48seg16com          偏置电压1/5    LQFP100/QFP100；DICE/DIE裸片(绑定COB) 省电模式
