抗干扰LCD驱动芯片段码液晶显示驱动IC VK2C22A

VK2C22A是一个点阵式存储映射的LCD驱动器,可支持最大176点（44SEGx4COM）的LCD屏。单片机可通过I2C 接口配置显示参数和读写显示数据，也可通过指令进入省电模式。其高抗干扰,低功耗的特性适用于水电气表以及工控仪表类产品。LJQ6821
产品品牌：永嘉微电/VINKA
产品型号：VK2C22A

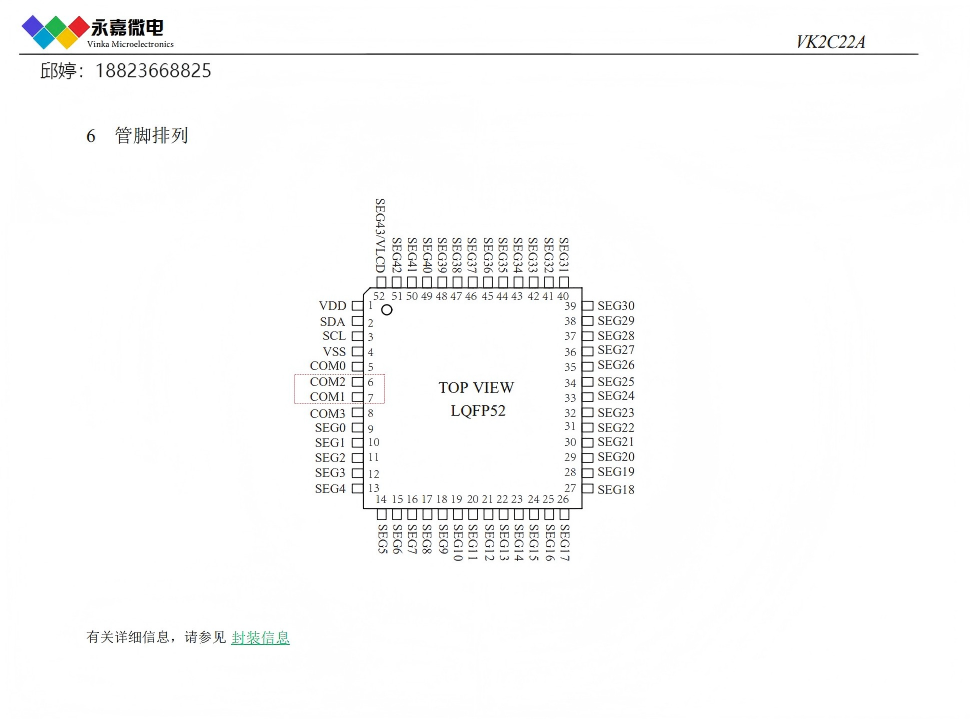

封装形式：LQFP52

特点
• 工作电压 2.4-5.5V
• 内置32 kHz RC振荡器
• 偏置电压（BIAS）可配置为1/2、1/3
• COM周期（DUTY）为1/4
• 内置显示RAM为44x4位
• 帧频可配置为80Hz、160Hz
• 省电模式（通过关显示和关振荡器进入）
• I2C通信接口
• 显示模式44x4
• 3种显示整体闪烁频率
• 软件配置LCD显示参数
• 读写显示数据地址自动加1
• VLCD脚提供LCD驱动电压源（≤VDD）
• 内置16级LCD驱动电压调整电路
• 内置上电复位电路(POR)
• 低功耗、高抗干扰
• 封装
LQFP52(14.0mm x 14.0mm PP=1.0mm)
DICE
COG

高抗干扰LCD液晶控制器及驱动系列:
VK1C21A  2.4～5.2V  32seg4com  偏置电压1/2 1/3  3线/4线通讯接口 SSOP48；DICE/DIE裸片(绑定COB)；COG(绑定玻璃) 高抗干扰/抗噪/低功耗
VK1C21B  2.4～5.2V  32seg4com  偏置电压1/2 1/3  3线/4线通讯接口 LQFP48；DICE/DIE裸片(绑定COB)；COG(绑定玻璃) 高抗干扰/抗噪/低功耗
VK1C21C  2.4～5.2V  32seg4com  偏置电压1/2 1/3  3线通讯接口 LQFP44；DICE/DIE裸片(绑定COB)；COG(绑定玻璃) 高抗干扰/抗噪/低功耗
VK1C21D  2.4～5.2V  18seg4com  偏置电压1/2 1/3  3线通讯接口 SOP28 高抗干扰/抗噪/低功耗
VK1C21DA  2.4～5.2V  18seg4com  偏置电压1/2 1/3  3线通讯接口 SSOP28 高抗干扰/抗噪/低功耗
VK1C21E   2.4～5.2V  14seg4com  偏置电压1/2 1/3  3线通讯接口 SOP24 高抗干扰/抗噪/低功耗
VK1C21EA 2.4～5.2V  14seg4com  偏置电压1/2 1/3  3线通讯接口 SSOP24 高抗干扰/抗噪/低功耗
———————————————————————————————————————————————————
VK2C21A  2.4～5.5V  20seg4com 168  偏置电压1/3 1/4  I2C通讯接口 SOP28；DICE/DIE裸片(绑定COB)；COG(绑定玻璃) 高抗干扰/抗噪/低功耗
VK2C21AA  2.4～5.5V  20seg4com 168  偏置电压1/3 1/4  I2C通讯接口 SSOP28；DICE/DIE裸片(绑定COB)；COG(绑定玻璃) 高抗干扰/抗噪/低功耗
VK2C21B  2.4～5.5V  16seg4com 128  偏置电压1/3 1/4  I2C通讯接口  SOP24；DICE/DIE裸片(绑定COB)；COG(绑定玻璃) 高抗干扰/抗噪/低功耗
VK2C21BA  2.4～5.5V  16seg4com 128  偏置电压1/3 1/4  I2C通讯接口  SSOP24；DICE/DIE裸片(绑定COB)；COG(绑定玻璃) 高抗干扰/抗噪/低功耗
VK2C21C  2.4～5.5V  12seg4com 88  偏置电压1/3 1/4  I2C通讯接口  SOP20；DICE/DIE裸片(绑定COB)；COG(绑定玻璃) 高抗干扰/抗噪/低功耗
VK2C21D  2.4～5.5V  8seg4com  48  偏置电压1/3 1/4  I2C通讯接口  NSOP16；DICE/DIE裸片(绑定COB)；COG(绑定玻璃) 高抗干扰/抗噪/低功耗
VK2C22A  2.4～5.5V 44seg4com     偏置电压1/2 1/3  I2C通讯接口  LQFP52；DICE/DIE裸片(绑定COB)；COG(绑定玻璃) 高抗干扰/抗噪/低功耗
VK2C22B  2.4～5.5V  40seg4com     偏置电压1/2 1/3  I2C通讯接口  LQFP48；DICE/DIE裸片(绑定COB)；COG(绑定玻璃) 高抗干扰/抗噪/低功耗
VK2C23A  2.4～5.5V  56seg4com 528 偏置电压1/3 1/4  I2C通讯接口  LQFP64；DICE/DIE裸片(绑定COB)；COG(绑定玻璃) 高抗干扰/抗噪/低功耗
VK2C23B  2.4～5.5V  36seg8com     偏置电压1/3 1/4 I2C通讯接口  LQFP48；DICE/DIE裸片(绑定COB)；COG(绑定玻璃) 高抗干扰/抗噪/低功耗
VK2C24A  2.4～5.5V  72seg4com 688 6016  偏置电压1/3 1/4 1/5  I2C通讯接口 LQFP80；DICE/DIE裸片(绑定COB)；COG(绑定玻璃) 高抗干扰/抗噪/低功耗
VK2C24B  2.4～5.5V  56seg4com 528 4416  偏置电压1/3 1/4 1/5  I2C通讯接口 LQFP64；DICE/DIE裸片(绑定COB)；COG(绑定玻璃) 高抗干扰/抗噪/低功耗
