I2C通讯接口最大支持13×3的按键 高亮数显屏驱动IC VK16K33AA

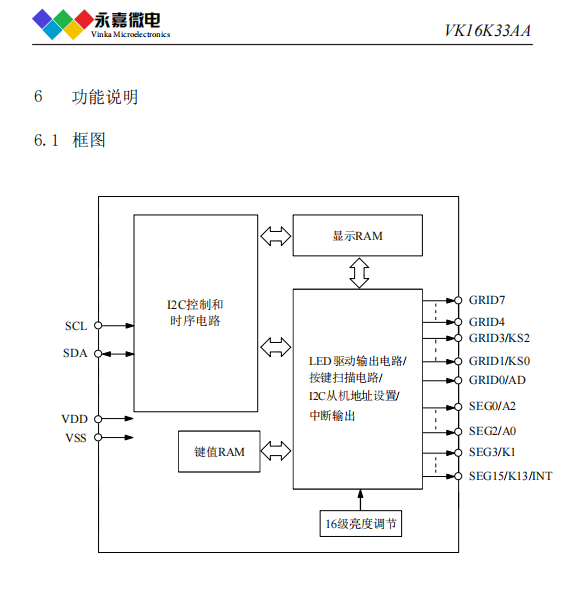

VK16K33AA是一种带按键扫描接口的数码管或点阵LED驱动控制专用芯片，内部集成有数据 锁存器、键盘扫描、LED 驱动模块等电路。数据通过I2C通讯接口与MCU通信。SEG脚接LED阳 极，GRID脚接LED阴极，可支持16SEGx8GRID的点阵LED显示面板。最大支持13×3的按键。内 置上电复位电路，整体闪烁频率可设置，可通过命令进入待机模式，采用SSOP28封装形式。LJQ5973

产品品牌：永嘉微电/VINKA
产品型号：VK16K33AA
封装形式：SSOP28
特点
• 工作电压 3.0-5.5V
• 内置 RC振荡器
• 最大16个SEG脚，8个GRID脚
• SEG脚只能接LED阳极，GRID脚只能接LED阴极
• I2C通讯接口，I2C从机地址可通过IO脚选择
• 16级整体亮度可调
• 最大13×3的按键扫描 按键显示复用需硬件电路配合 支持组合键需要电路配合）
• 读/写地址自动加1
• 内置显示RAM为16x8位
• 内置上电复位电路
• 整体闪烁频率可设置
• 通过命令进入待机模式
• 驱动电流大，适合高亮显示场合 ...

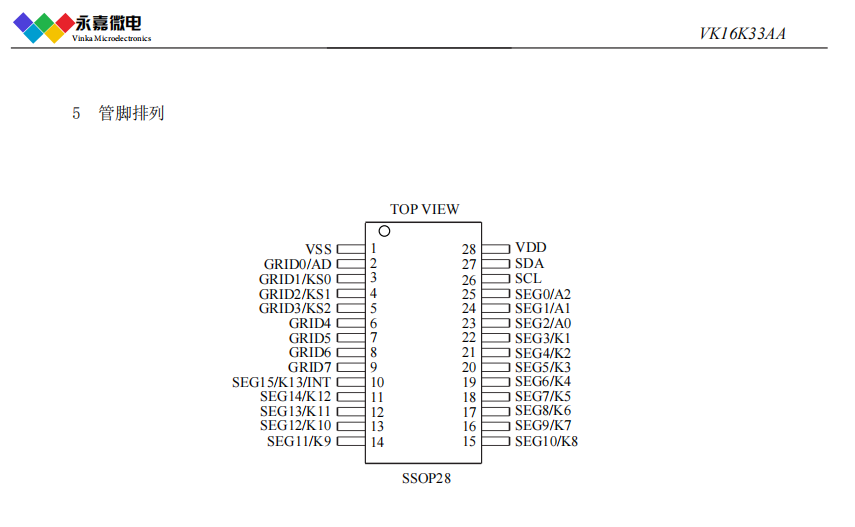

• 封装
SSOP28(150mil) (9.9mm x 3.9mm PP=0.635mm)

VKL060   2.5～5.5V 15seg4com  偏置电压1/2 1/3  I2C通讯接口 SSOP24 超低功耗/抗干扰
VKL076   2.5～5.5V 19seg4com  偏置电压1/2 1/3  I2C通讯接口 SSOP28 超低功耗/抗干扰
VKL128   2.5～5.5V 32seg4com  偏置电压1/2 1/3  I2C通讯接口 LQFP44 超低功耗/抗干扰
VKL144A  2.5～5.5V 36seg4com  偏置电压1/2 1/3  I2C通讯接口 TSSOP48超低功耗/抗干扰
VKL144B  2.5～5.5V 36seg4com  偏置电压1/2 1/3  I2C通讯接口 QFN48(66超小体积) 超低功耗/抗干扰
