3/4线串行接口+省电模式点阵式LCD驱动液晶显示驱动芯片VK0256/B

VK0256/B是一个点阵式存储映射的LCD驱动器，可支持最大256点（32EGx8COM）的LCD 屏。单片机可通过3/4线串行接口配置显示参数和发送显示数据，也可通过指令进入省电模式。LJQ5531
产品品牌：永嘉微电/VINKA
产品型号：VK0256/B
封装形式：QFP/LQFP64
特点
• 工作电压 2.4-5.2V
• 内置32 kHz RC振荡器（上电默认）
• 可外接32kHz时钟源（OSCI）
• 偏置电压（BIAS）固定为1/4
• COM周期（DUTY）固定为1/8
• 内置显示RAM为32x8位
• 蜂鸣器频率可配置为2kHz、4kHz
• 省电模式（通过关显示和关振荡器进入）
• 时基和看门狗共用1个时钟源，可配置8种频率
• 时基或看门狗溢出信号输出脚为/IRQ脚 (开漏)
• 3/4线串行接口
• 软件配置LCD显示参数
• 写命令和读写数据2种命令格式
• 读写显示数据地址自动加1
• VLCD脚提供LCD驱动电压（＜VDD）
• 封装

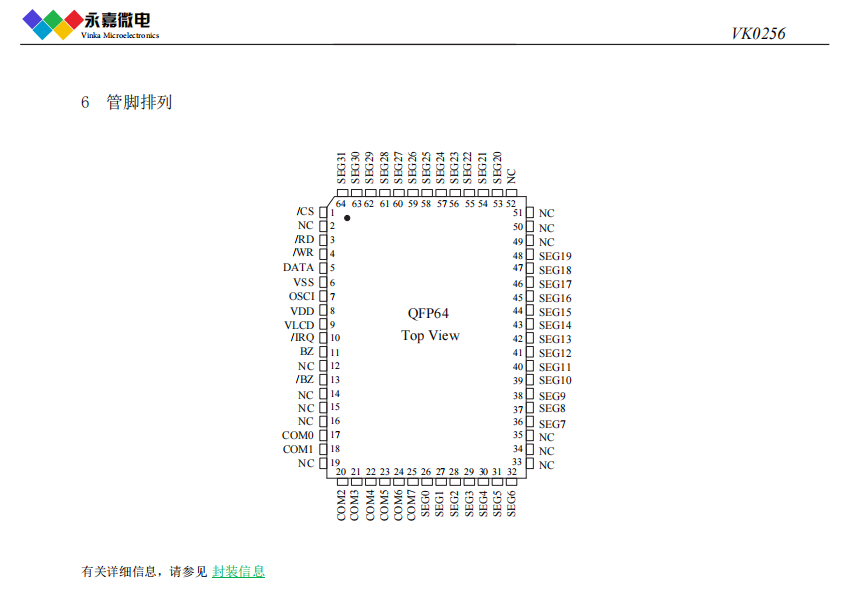

QFP64(20.0mm x 14.0mm PP=1.0mm) .

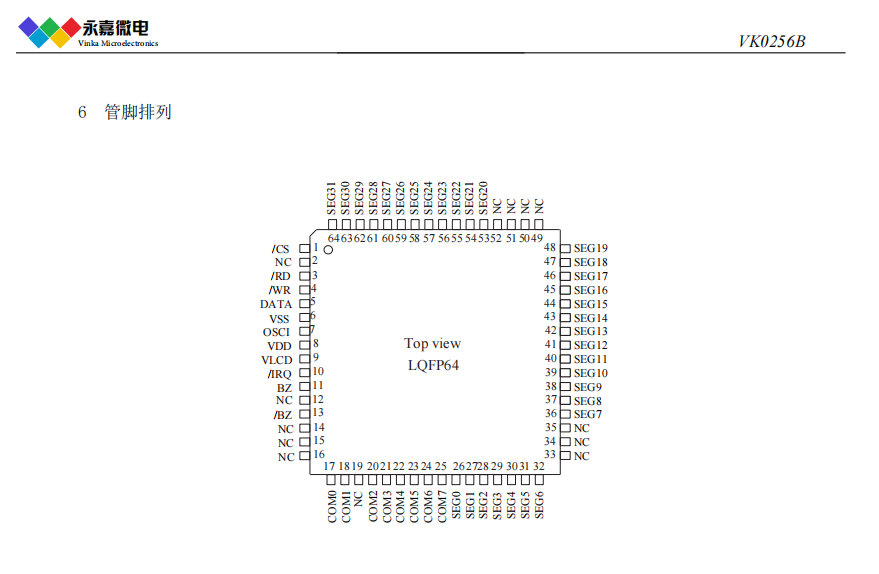

LQFP64(7.0mm × 7.0mm PP=0.4mm)
