VK1128C可配置1/2,1/3，1/4的DUTY液晶LCD显示驱动芯片

VK1128C是一个点阵式存储映射的LCD驱动器，可支持最大 128点（32SEG×4COM）的LCD屏，也支持2COM和3COM的 LCD屏。单片机可通过3/4个通信脚配置显示参数和发送显示 数据，也可通过指令进入省电模式。LJQ5500
产品品牌：永嘉微电/VINKA
产品型号：VK1128C
封装形式：QFN48L
特点
• 工作电压 2.4-5.2V
• 内置256 kHz RC振荡器（上电默认）
• 可外接32.768kHz晶体振荡器（OSCO,OSCI）
• 可外接256kHz时钟源（OSCI）
• 偏置电压（BIAS）可配置为1/2、1/3
• COM周期（DUTY）可配置为1/2、1/3、1/4
• 内置显示RAM为32×4位
• 蜂鸣器频率可配置为2kHz、4kHz
• 省电模式（通过关显示和关振荡器进入）
• 时基和看门狗共用1个时钟源，可配置8种频率
• 时基或看门狗溢出信号输出脚为/IRQ脚 (开漏)
• 3/4线串行接口
• 软件配置LCD显示参数
• 写命令和读写数据2种命令格式
• 读写显示数据地址自动加1
• 3种显示数据的访问方式
• VLCD脚提供LCD驱动电压（≤VDD）

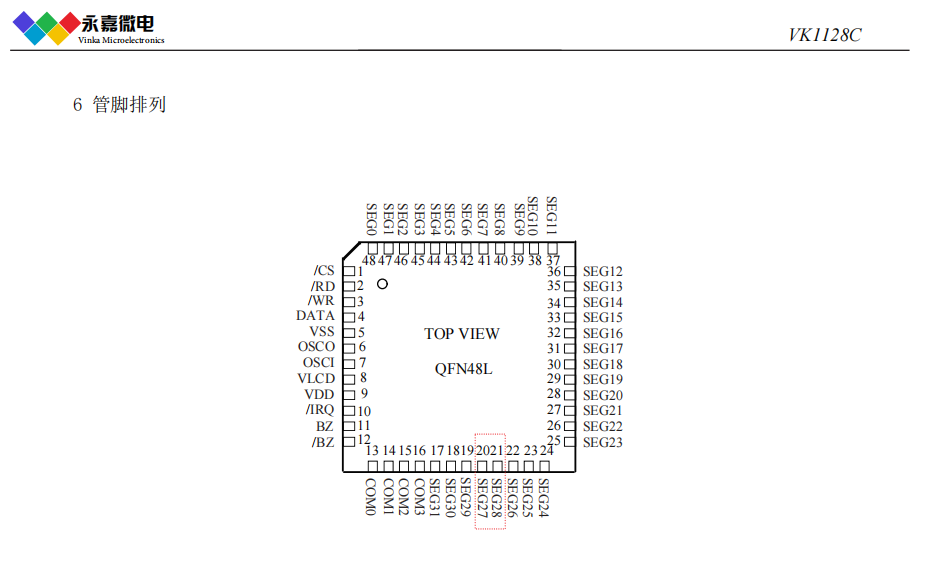

• 封装 QFN48L (5.0mm × 5.0mm PP=0.35mm)
