VK1088B支持最大88点的LCD屏段码屏驱动控制器

VK1088B是一个点阵式存储映射的LCD驱动器，可支持最大88点（22SEGx4COM） 的LCD屏，也支持2COM和3COM的LCD屏。单片机可通过三条通信线配置显示参数和发送显 示数据，也可通过指令进入省电模式。LJQ5475
产品品牌：永嘉微电/VINKA
产品型号：VK1088B
封装形式：QFN32L
特点
• 工作电压 2.4-5.2V
• 内置256 kHz RC振荡器
• 偏置电压（BIAS）可配置为1/2、1/3
• COM周期（DUTY）可配置为1/2、1/3、1/4
• 内置显示RAM为22x4位
• 省电模式（通过关显示和关振荡器进入）
• 3线串行接口
• VLCD脚调节LCD电压
• 软件配置LCD显示参数
• 写命令和写数据2种命令格式
• 写显示数据地址自动加1
• VLCD脚提供LCD驱动电压（<VDD）

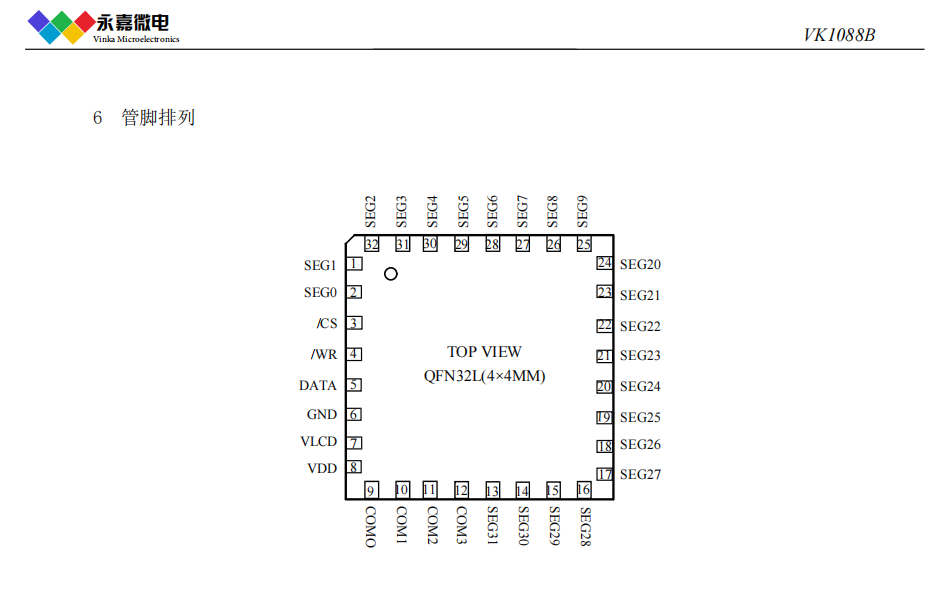

• 封装
QFN32 (4.0mm x 4.0mm PP=0.4mm)
