低功耗单路触摸单键触摸触控方案VKD223EB适用于电池供电的电子产品

VKD223EB是单通道触摸检测芯片，功耗低、工作电压范围宽以及稳定的触摸检测效果可以广泛的满足不同应用的需求,此触摸检测芯片是专为取代传统按键而设计，内建稳压电路,提供稳定电压给触摸检测电路使用,触摸检测PAD的大小可依不同的灵敏度设计在合理的范围内。LJQ5054
产品品牌：永嘉微电/VINKA
产品型号：VKD223EB
封装形式：SOP23-6L
特点
• 工作电流 4.0uA@VDD=3.0V
待机电流 1.5uA@VDD=3.0V
• 低压复位功能（LVR）
• 内置触摸检测专用稳压电路
• 响应时间约60ms @VDD=3V
• 可以由外部电容 (1~60pF) 调整灵敏度
• 内置按键消抖，无需外部软件再消抖
• 触摸不离开一直输出

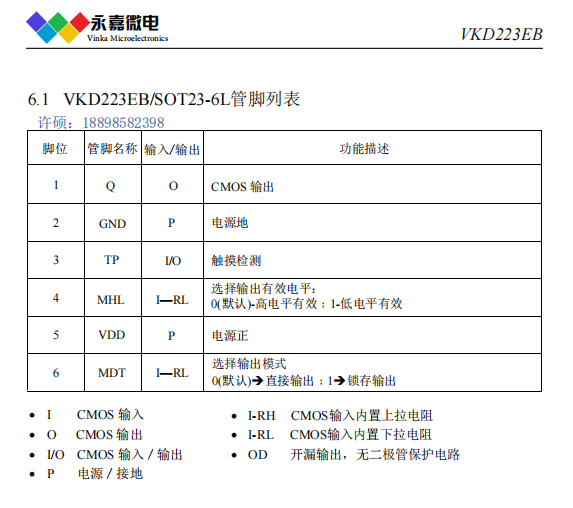

• Q 脚为CMOS输出
输出电平由MHL脚选择为高电平有效或低电平有效
输出模式由MDT脚选择为直接输出或锁存输出
• 上电后约有0.3秒的稳定时间，此时所有功能都被禁止，
此期间内不要触摸检测点
• 根据环境变化自校准参数
• HBM静电大于5KV

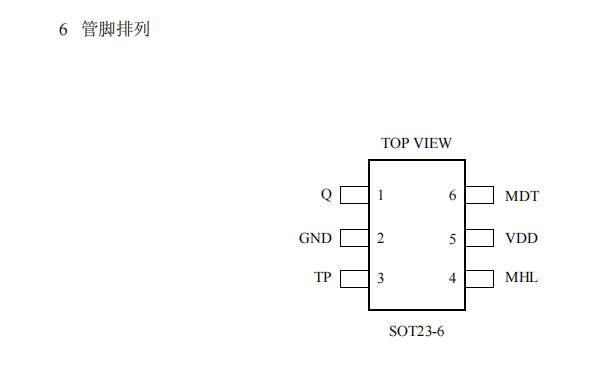

• 封装
SOT23-6L(3mm x 3mm PP=0.95mm)
