实验7：基于REST API的SDN北向应用实践

实验7：基于REST API的SDN北向应用实践

一、实验目的

1. 能够编写程序调用OpenDaylight REST API实现特定网络功能；
2. 能够编写程序调用Ryu REST API实现特定网络功能。

二、实验环境

1. 下载虚拟机软件Oracle VisualBox或VMware；
2. 在虚拟机中安装Ubuntu 20.04 Desktop amd64，并完整安装Mininet、OpenDaylight（Carbon版本）、Postman和Ryu；

三、实验要求

（一）基本要求

1. 编写Python程序，调用OpenDaylight的北向接口实现以下功能

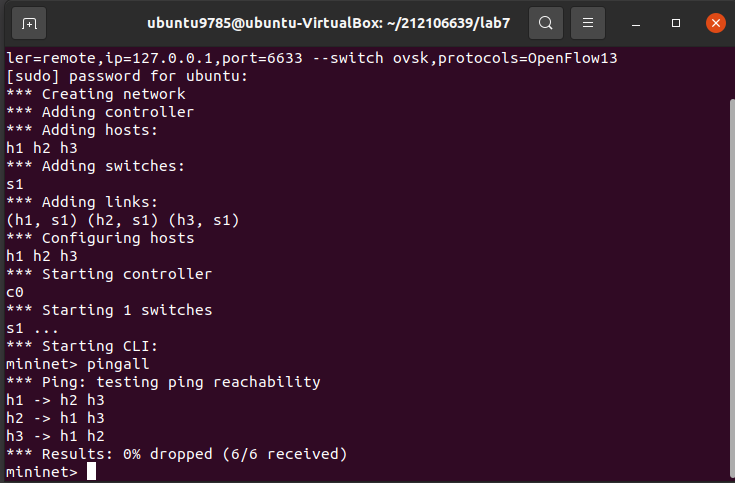

   （1） 利用Mininet平台搭建下图所示网络拓扑，并连接OpenDaylight；




   （2） 下发指令删除s1上的流表数据。

   delete.py

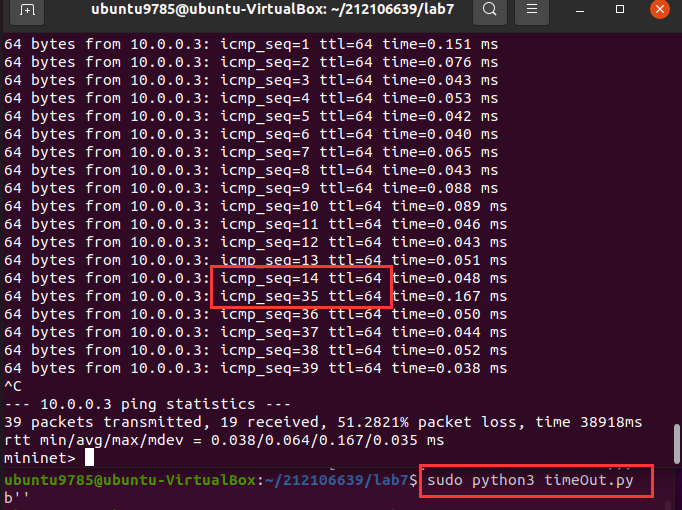

   （3） 下发硬超时流表，实现拓扑内主机h1和h3网络中断20s。

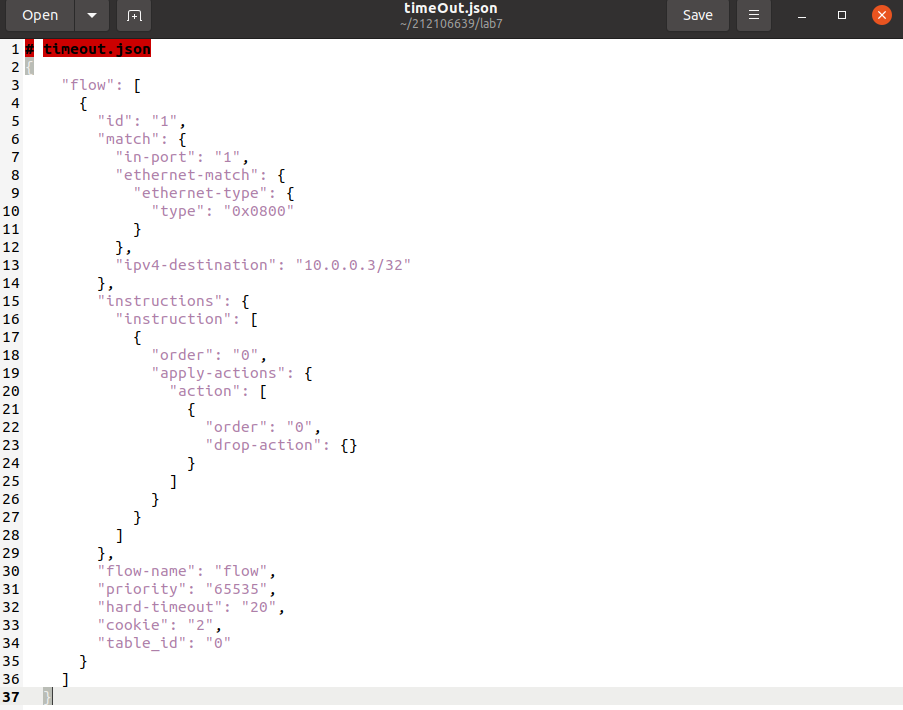

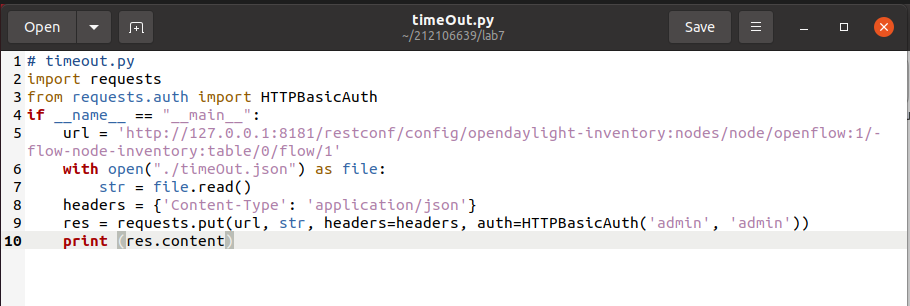

   timeOut.pytimeOut.json




   （4） 获取s1上活动的流表数。

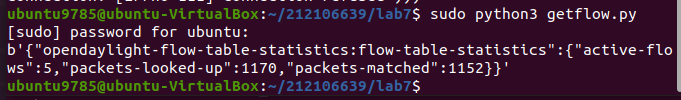

   getflow.py

2. 编写Python程序，调用Ryu的北向接口实现以下功能
   （1） 实现上述OpenDaylight实验拓扑上相同的硬超时流表下发。

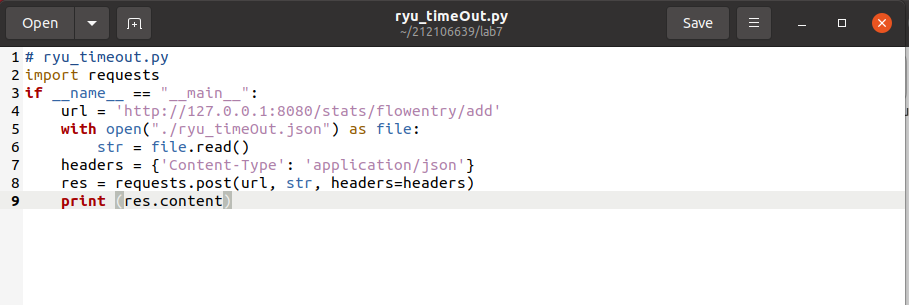

   ryu_timeOut.py

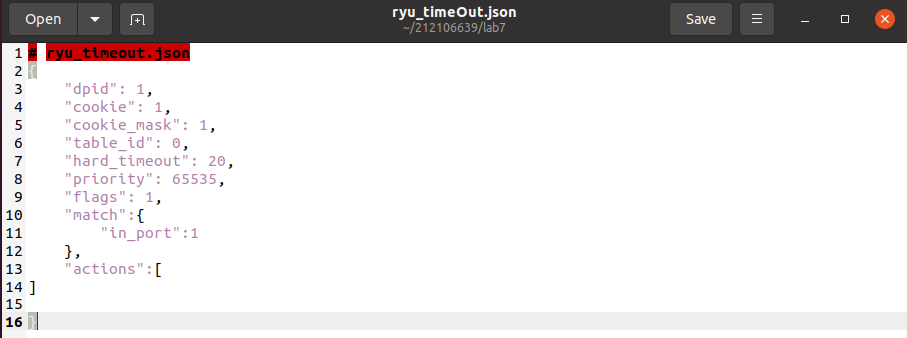

   ryu_timeOut.json

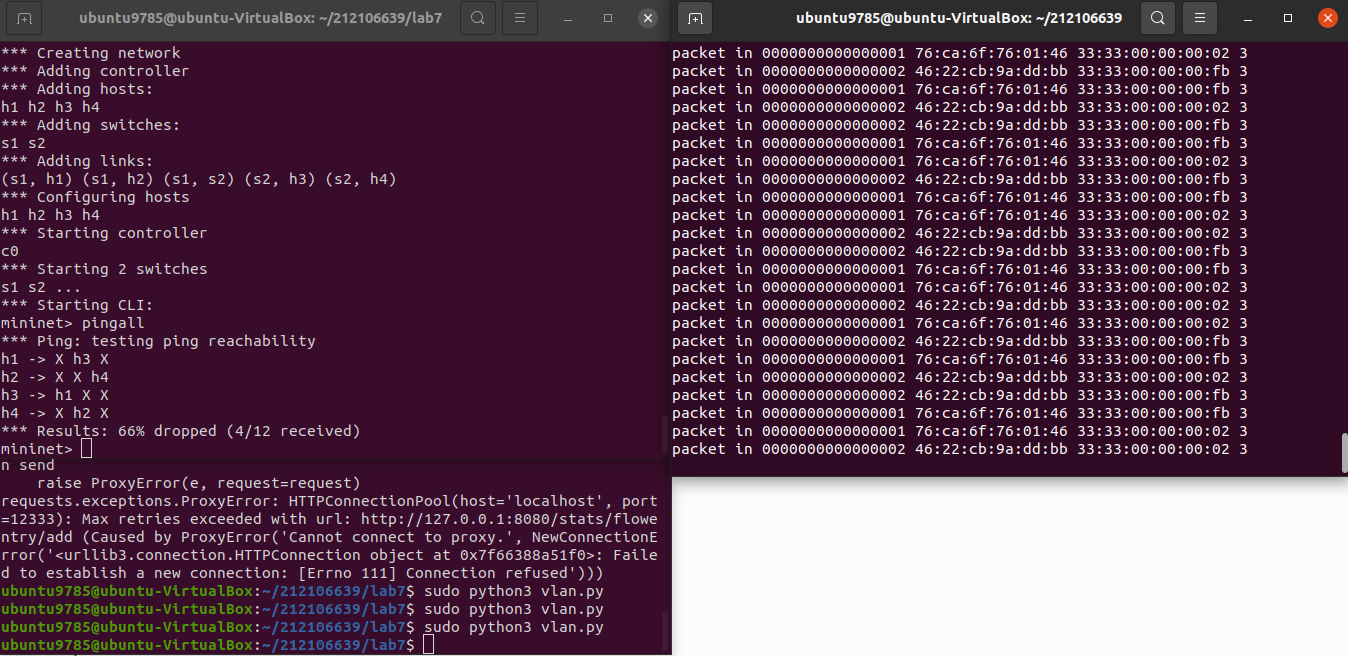

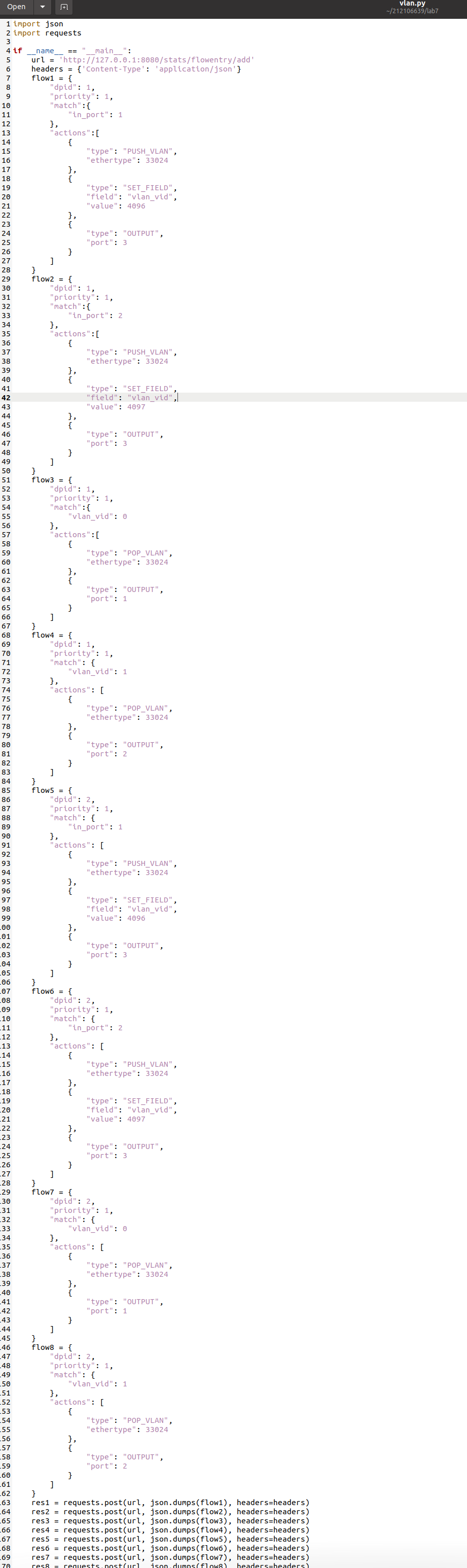

   （2） 参考Ryu REST API的文档，基于VLAN实验的网络拓扑，编程实现相同的VLAN配置。

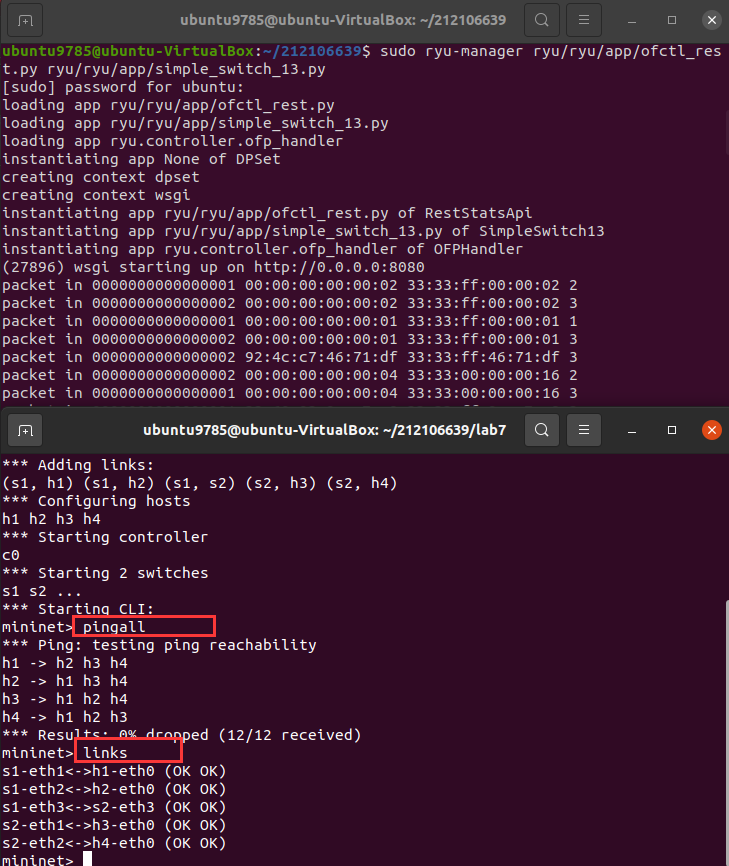

   提示：拓扑生成后需连接Ryu，且Ryu应能够提供REST API服务

VLAN_ID	Hosts
0	h1 h3
1	h2 h4

拓扑代码212106639.py创建拓扑图

（二）进阶要求

OpenDaylight或Ryu任选其一，编程实现查看前序VLAN实验拓扑中所有节点（含交换机、主机）的名称，以及显示每台交换机的所有流表项。

（三）实验总结

  通过本次实验能够编写程序调用OpenDaylight REST API实现特定网络功能；能够编写程序调用Ryu REST API实现特定网络功能。在完成基础要求1时比较顺利，首先利用Mininet平台搭建网络拓扑，并连接OpenDaylight，下发硬超时流表，实现拓扑内主机h1和h3网络中断20s。下发指令删除s1上的流表数据，再获取s1上活动的流表数。在完成基础要求2中，实验难度较大，遇到的问题较多。在多次请教同学帮助后也顺利完成了实验。
