实验5：开源控制器实践——POX

实验5：开源控制器实践——POX

一、实验目的

1. 能够理解 POX 控制器的工作原理；
2. 通过验证POX的forwarding.hub和forwarding.l2_learning模块，初步掌握POX控制器的使用方法；
3. 能够运用 POX控制器编写自定义网络应用程序，进一步熟悉POX控制器流表下发的方法。

二、实验环境

Ubuntu 20.04 Desktop amd64

三、实验要求

（一）基本要求

1. 搭建下图所示SDN拓扑，协议使用Open Flow 1.0，控制器使用部署于本地的POX（默认监听6633端口）

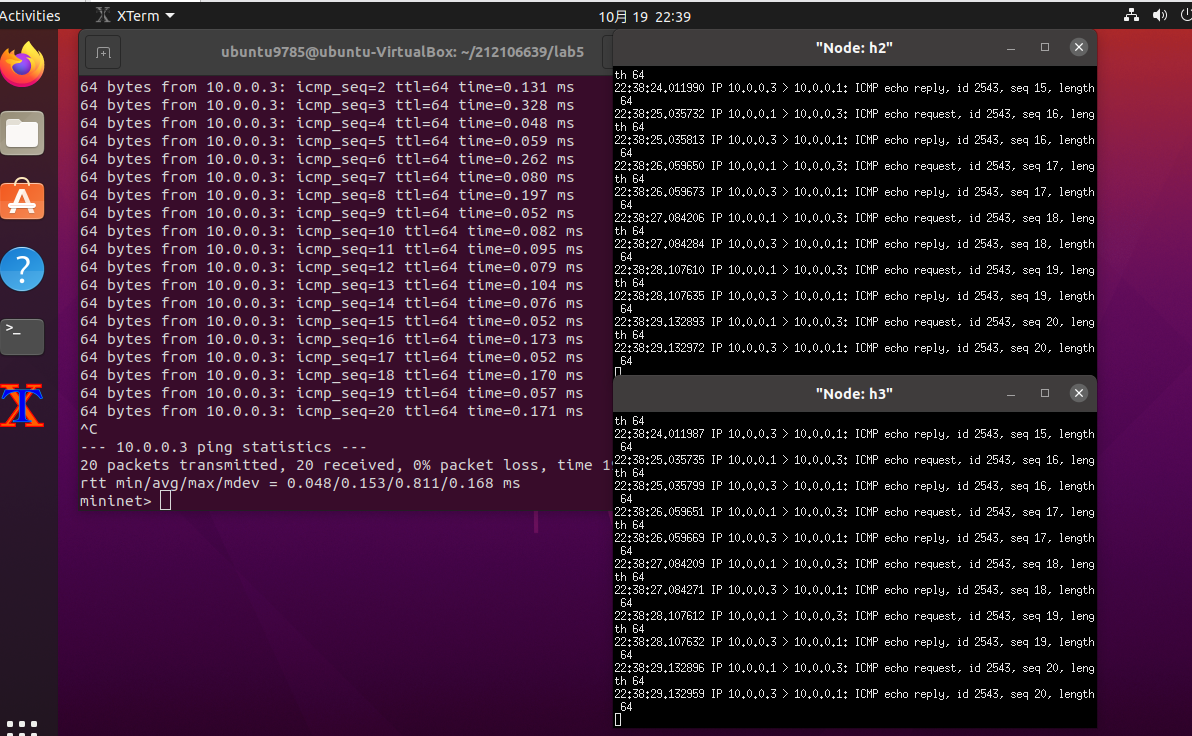

2. 阅读Hub模块代码，使用 tcpdump 验证Hub模块；

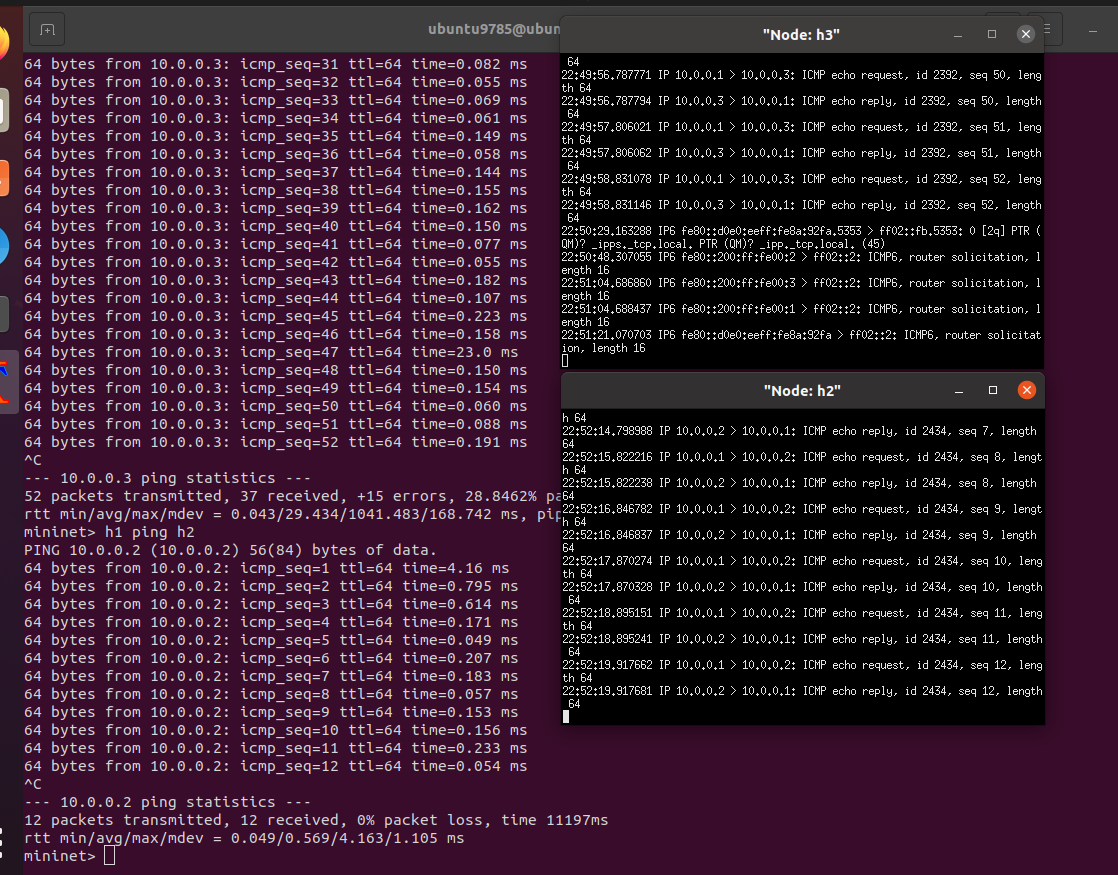

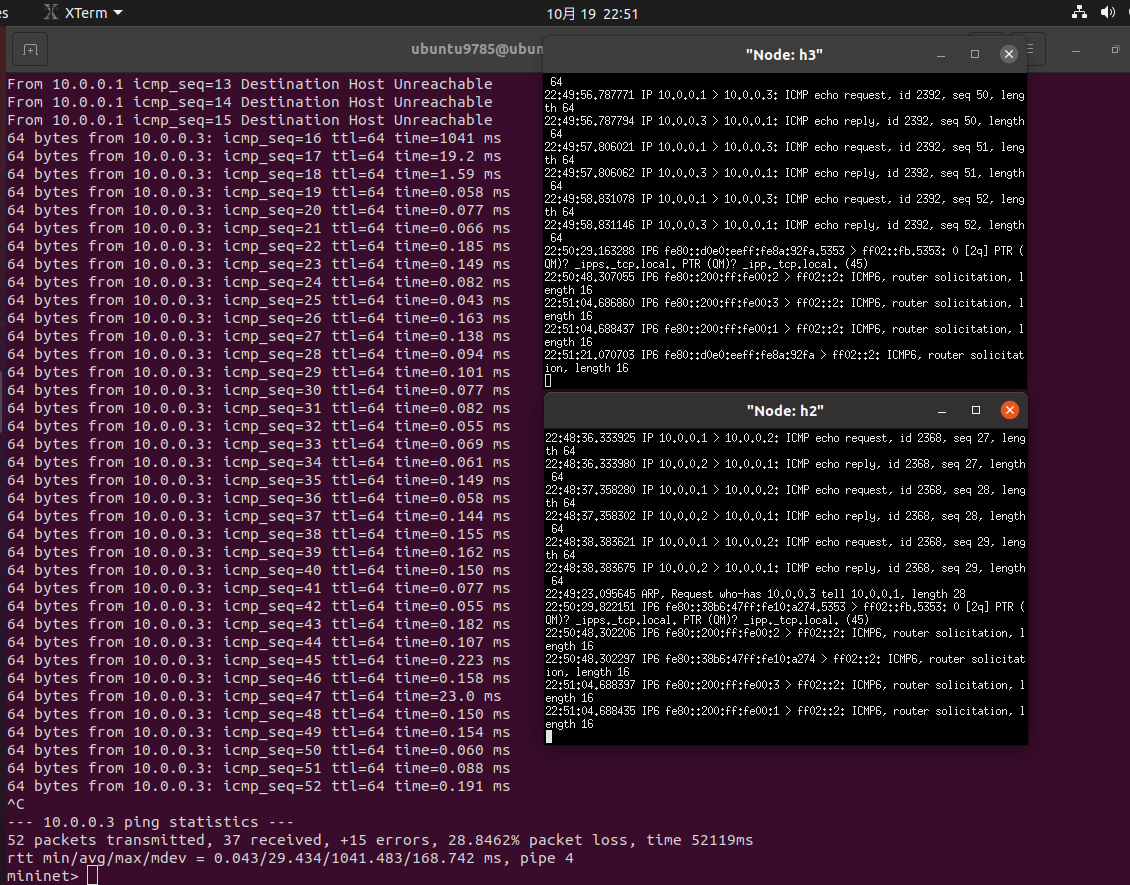

   h1 ping h2



   h1 ping h3



3. 阅读L2_learning模块代码，画出程序流程图，使用 tcpdump 验证Switch模块。

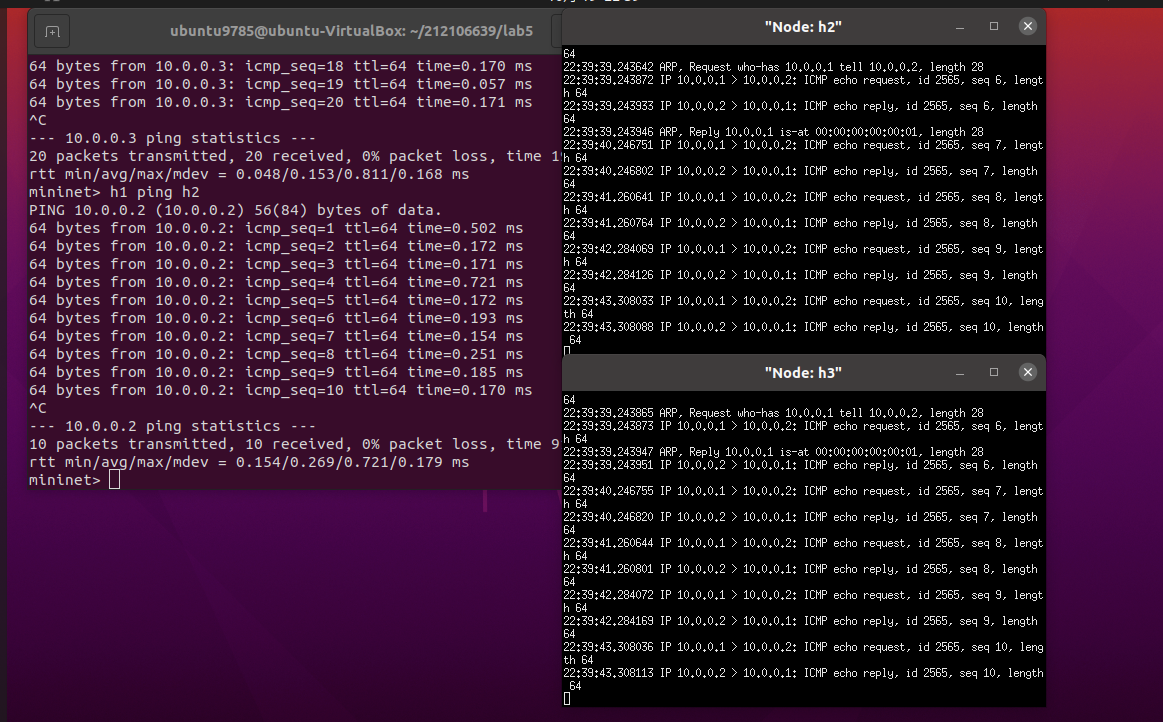

   h1 ping h3



   h1 ping h2

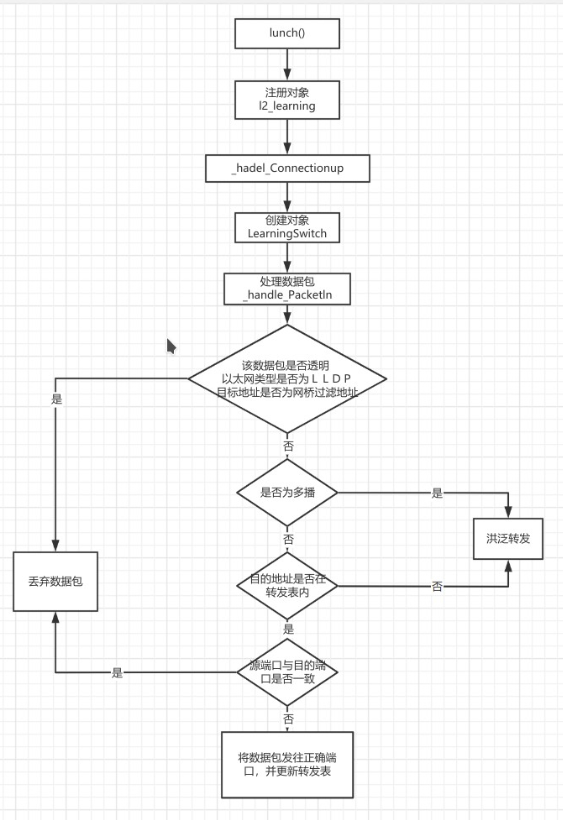

   L2_learning程序流程图





（二）进阶要求

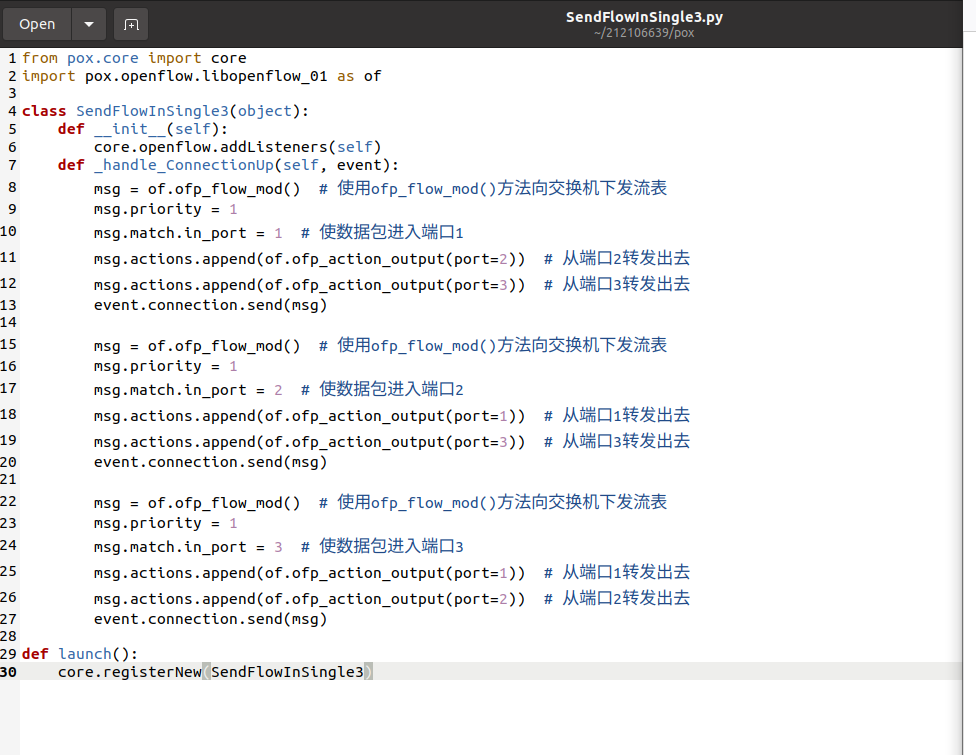

1. 重新搭建（一）的拓扑，此时交换机内无流表规则，拓扑内主机互不相通；编写Python程序自定义一个POX模块SendFlowInSingle3，并且将拓扑连接至SendFlowInSingle3（默认端口6633），实现向s1发送流表规则使得所有主机两两互通。

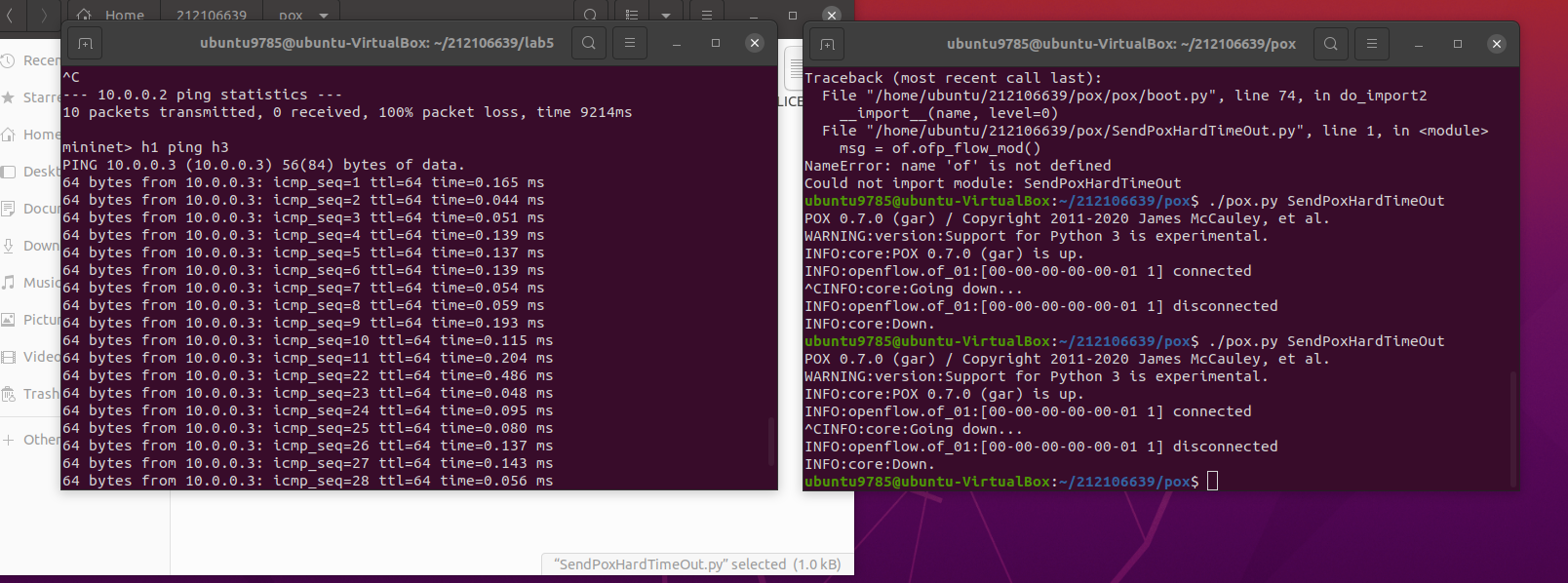

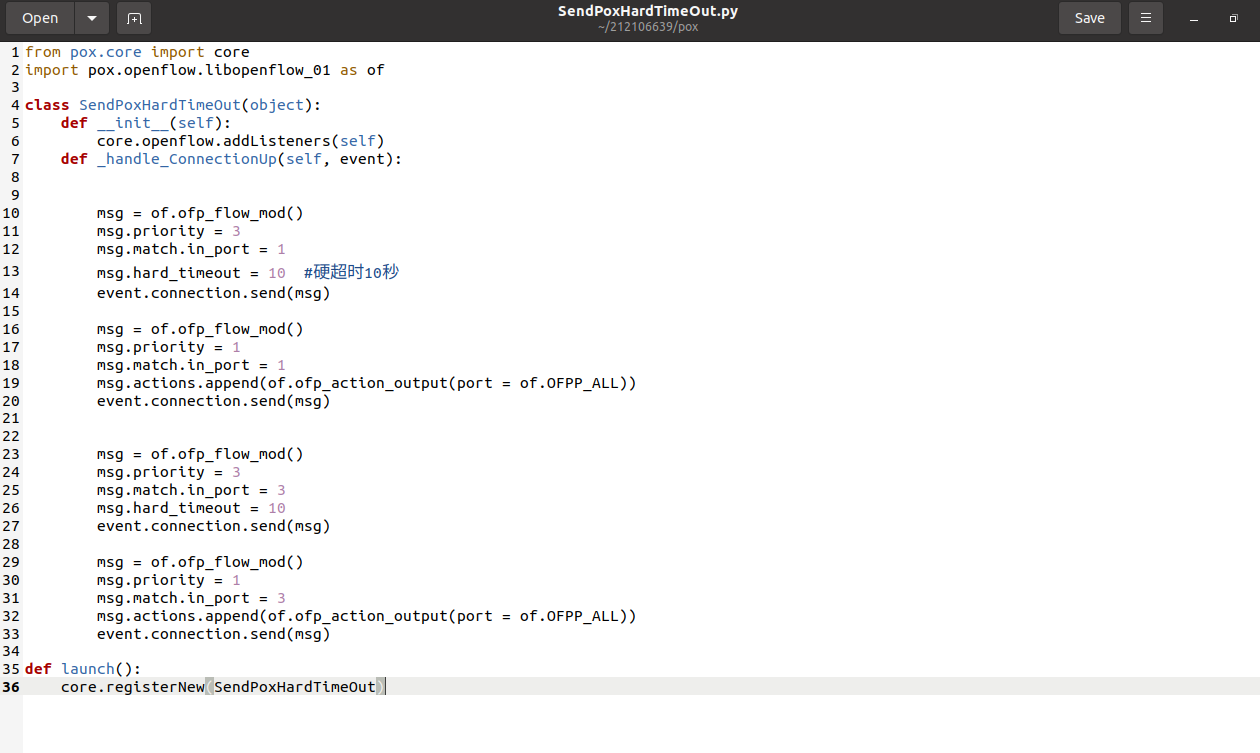

2. 基于进阶1的代码，完成ODL实验的硬超时功能。







（三）实验总结

   通过此次实验，学习了POX控制器的工作原理；在Hub模块代码，先生成拓扑，这里复习了先前实验的命令。生成拓扑后，开启POX：./pox.py log.level --DEBUG forwarding.hub，在每个交换机上安装泛洪通配符规则，将数据包广播转发，此时交换机等效于集线器使tcpdump。验证Hub模块，分别通过h1 ping h1 和h1 ping h3观察是否ping通。接着forwarding.l2_learning模块，生成拓扑后，开启POX：./pox.py log.level --DEBUG forwarding.l2_learning让OpenFlow交换机实现L2自学习，当它进行L2地址学习时，它会与尽可能多的字段做匹配，实现流规则多样化，通过验证POX的forwarding.hub和forwarding.l2_learning模块。此次实验相对比较顺利，希望在接下来实验也能顺利完成。
