实验3 转移指令跳转原理及其简单应用编程

1. 实验任务1

此部分书写内容：

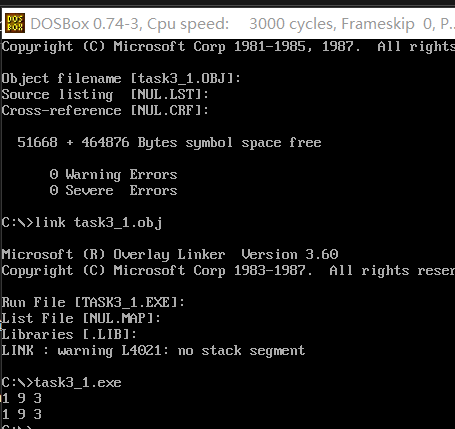

给出程序task1.asm源码，及，运行截图

assume cs:code, ds:data

data segment
    x db 1, 9, 3
    len1 equ $ - x

    y dw 1, 9, 3
    len2 equ $ - y
data ends

code segment
start:
    mov ax, data
    mov ds, ax

    mov si, offset x
    mov cx, len1
    mov ah, 2
 s1:mov dl, [si]
    or dl, 30h
    int 21h

    mov dl, ' '
    int 21h

    inc si
    loop s1

    mov ah, 2
    mov dl, 0ah
    int 21h

    mov si, offset y
    mov cx, len2/2
    mov ah, 2
 s2:mov dx, [si]
    or dl, 30h
    int 21h

    mov dl, ' '
    int 21h

    add si, 2
    loop s2

    mov ah, 4ch
    int 21h
code ends
end start





回答问题①

① line27, 汇编指令loop s1跳转时，是根据位移量跳转的。通过debug反汇编，查看其机器码，分析其跳转的位移量是多少？（位移量数值以十进制数值回答）从CPU的角度，说明是如何计算得到跳转后标号s1其后指令的偏移地址的。

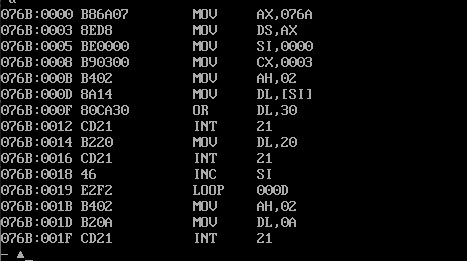

    图中可知loop s1的机器码为 E2F2，已知loop跳转指令为短距离跳转，跳转范围-128~127，故对应两位机器码F2，由于往低地址跳转，故跳转的位移量为F2的补码，即十进制14字节。

回答问题②



② line44，汇编指令loop s2跳转时，是根据位移量跳转的。通过debug反汇编，查看其机器码，分析其跳转的位移量是多少？（位移量数值以十进制数值回答）从CPU的角度，说明是如何计算得到跳转后标号s2其后指令的偏移地址的。

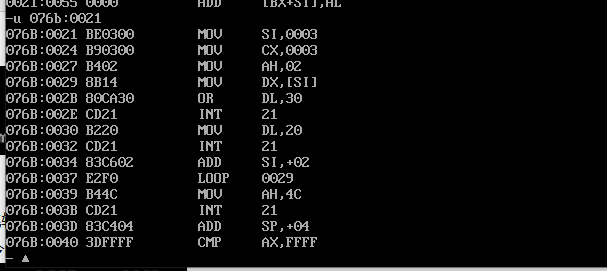

         由图可知，机器码为E2F0，F0即为跳转的位移量的补码，进行求补后得出10010000，十进制数对应-16，因此跳转的位移量是-16。

         从CPU的角度，当cx不为0时，（IP）=（IP）+8位位移，而此时IP地址更新为Loop指令的后一条指令的地址0039。因此位移量为-16时，从0039跳转到0029。



问题③

③附上上述分析时，在debug中进行调试观察的反汇编截图

1、2已放入

2. 实验任务2

此部分书写内容：

给出程序task2.asm源码

assume cs:code, ds:data

data segment
    dw 200h, 0h, 230h, 0h
data ends

stack segment
    db 16 dup(0)
stack ends

code segment
start:
    mov ax, data
    mov ds, ax

    mov word ptr ds:[0], offset s1
    mov word ptr ds:[2], offset s2
    mov ds:[4], cs

    mov ax, stack
    mov ss, ax
    mov sp, 16

    call word ptr ds:[0]
s1: pop ax

    call dword ptr ds:[2]
s2: pop bx
    pop cx

    mov ah, 4ch
    int 21h
code ends
end start



给出分析、调试、验证后，寄存器(ax) = ? （bx) = ? （cx) = ? 附上调试结果界面截图。





①根据call指令的跳转原理，先从理论上分析，程序执行到退出（line31)之前，寄存器(ax) =? 寄存器(bx) = ? 寄存器(cx) = ?



程序退出之前，ax存的数据为offset s1，bx存的数据为offset s2，cx存的数据为cs



②对源程序进行汇编、链接，得到可执行程序task2.exe。使用debug调试，观察、验证调试结果与理论分析结果是否一致。

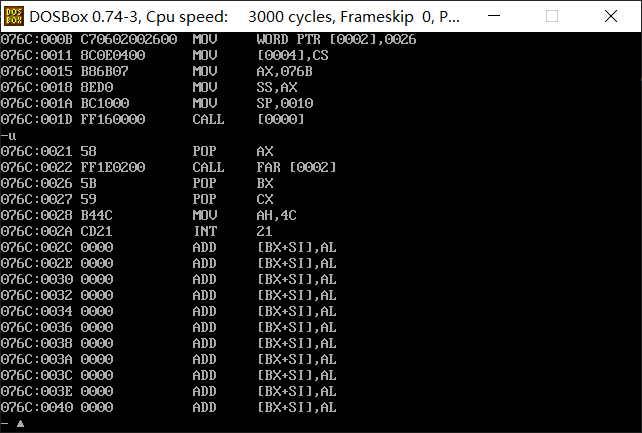

 ax=0021  bx=0026  cx=076C，结论正确



3. 实验任务3

此部分书写内容：

assume cs:code, ds:data

data segment
    x db 1, 9, 3
    len1 equ $ - x

    y dw 1, 9, 3
    len2 equ $ - y
data ends

code segment
start:
    mov ax, data
    mov ds, ax

    mov si, offset x
    mov cx, len1
    mov ah, 2
 s1:mov dl, [si]
    or dl, 30h
    int 21h

    mov dl, ' '
    int 21h

    inc si
    loop s1

    mov ah, 2
    mov dl, 0ah
    int 21h

    mov si, offset y
    mov cx, len2/2
    mov ah, 2
 s2:mov dx, [si]
    or dl, 30h
    int 21h

    mov dl, ' '
    int 21h

    add si, 2
    loop s2

    mov ah, 4ch
    int 21h
code ends
end start

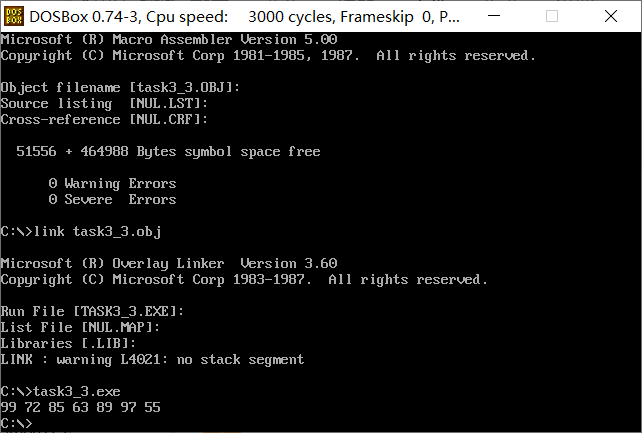

给出程序源码task3.asm运行测试截图





4. 实验任务4

此部分书写内容：

assume cs:code, ds:data

data segment
    str db 'try'
    len = $-str
data ends

stack segment
    db 16 dup(0)
stack ends

code segment
start:
    mov ax,data
    mov ds,ax
    mov ax,stack
    mov ss,ax
    mov sp,16

    mov si,offset str
    mov cx,len
    mov bl,2;绿色
    mov bh,0
    call printStr

    mov si,offset str
    mov cx,len
    mov bl,4
    mov bh,24
    call printStr

    mov ah,4ch
    int 21h

printStr:
    mov dx,0b800h
    mov es,dx
    mov ah,0
    mov al,bh
    mov di,160
    mul di
    mov di,ax
s:  mov al,ds:[si]
    mov es:[di],al
    inc di
    mov es:[di],bl
    inc di
    inc si
    loop s
    ret

code ends
end start

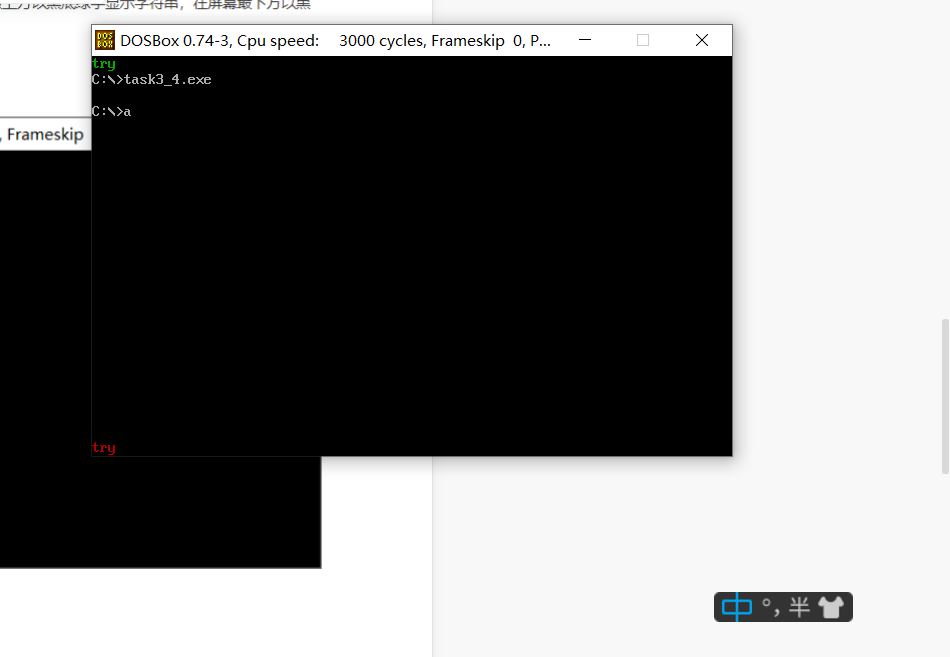

给出程序源码task4.asm运行测试截图





5. 实验任务5

此部分书写内容：

assume ds:data, cs:code
data segment
    stu_no db '201983300980'
    len = $ - stu_no
data ends

code segment
start:
    mov ax, data
    mov ds, ax
    mov cx, 4000
    mov si, offset stu_no
    mov ax, 0b800h
    mov es, ax
    mov di, 0
    mov ah,17h

s:    mov al, 0
    mov es:[di], al
    mov es:[di+1], ah
    inc si
    add di, 2
    loop s

    mov di, 3840
    mov si, offset stu_no
    mov cx, 74
    mov ah, 17h
s1:    call printgang
    add di, 2
    loop s1

    mov di, 3908
    mov si, offset stu_no
    mov cx, len
    mov ah, 17h
s2:    call printStu_no
    inc si
    add di, 2
    loop s2

    mov di, 3932
    mov si, offset stu_no
    mov cx, 74
    mov ah, 17h
s3:    call printgang
    add di, 2
    loop s3

    mov ax, 4c00h
    int 21h

printStu_no:mov al, [si]
    mov es:[di], al
    mov es:[di+1], ah
    ret

printgang:mov al, 45
    mov es:[di], al
    mov es:[di + 1], ah
    ret

code ends
end start

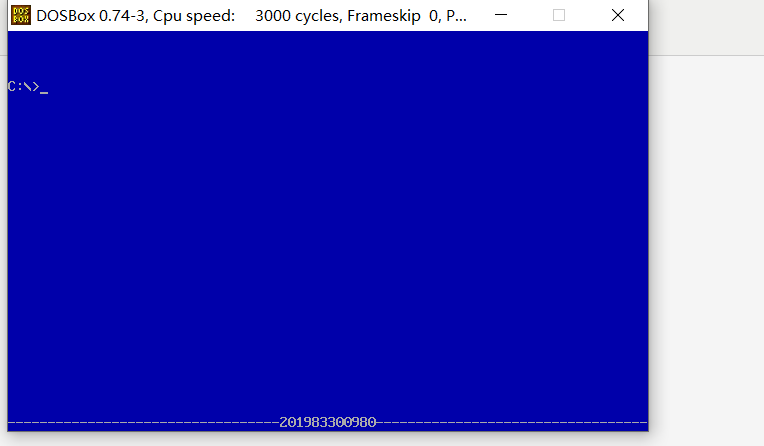

给出程序源码task5.asm运行测试截图
