实验2 多个逻辑段的汇编源程序编写与调试

实验任务1：

任务1-1

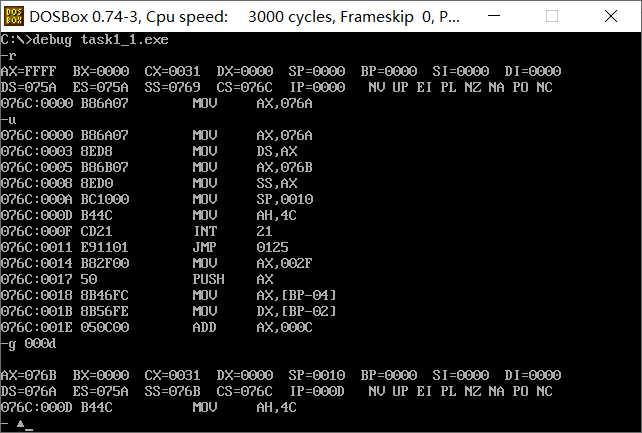

task1_1.asm源码 task1_1调试到line17结束、line19之前截图

assume ds:data, cs:code, ss:stack

data segment
    db 16 dup(0)
data ends

stack segment
    db 16 dup(0)
stack ends
code segment
start:
    mov ax, data
    mov ds, ax

    mov ax, stack
    mov ss, ax
    mov sp, 16

    mov ah, 4ch
    int 21h
code ends
end start

截图：







问题回答 ① 在debug中将执行到line17结束、line19之前，记录此时：寄存器(DS) = __076A__， 寄存器(SS) = __076B__， 寄存器(CS) = __076C__

② 假设程序加载后，code段的段地址是X，则，data段的段地址是_X-2___， stack的段地址是 _X-1___。



任务1-2

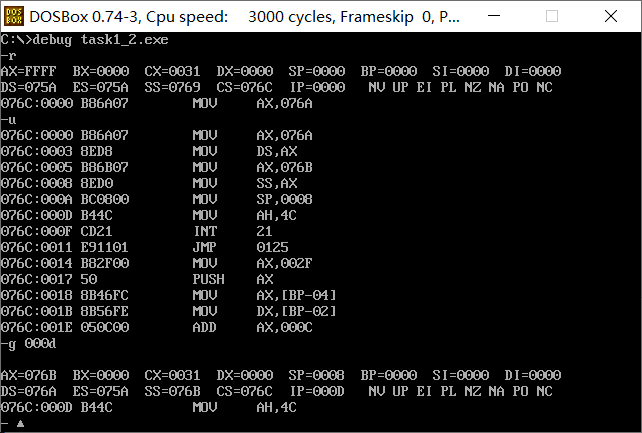

任务task1_2.asm源码 task1_2调试到line17结束、line19之前观察寄存器DS, CS, SS值的截图

; ex2.asm
assume cs:code
code segment
        mov ax, 0b810h
        mov ds, ax
        mov bx, 0
        mov ax, 101H
        mov cx, 4
s:      mov [bx], ax
        add bx, 2
        add ax, 101H
        loop s
        mov ah, 4ch
        int 21h
code ends
end　









问题回答 ① 在debug中将执行到line17结束、line19之前，记录此时：寄存器(DS) = 076A____， 寄存器(SS) = _076B___， 寄存器(CS) = 076C____

② 假设程序加载后，code段的段地址是X，则，data段的段地址是__X-2__， stack的段地址是 _X-1___。

任务1-3

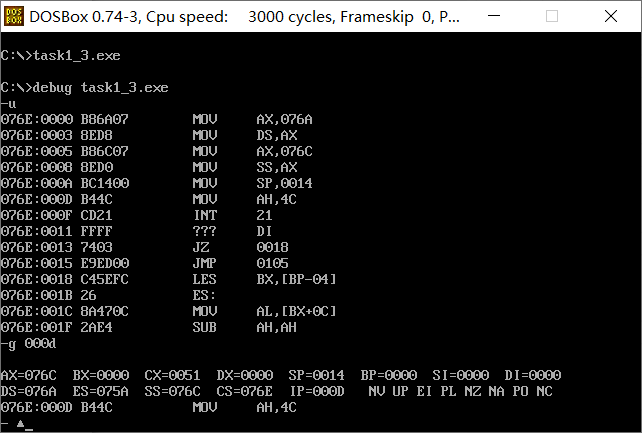

任务task1_3.asm源码 task1_3调试到line17结束、line19之前观察寄存器DS, CS, SS值的截图

assume ds:data, cs:code, ss:stack

data segment
    db 20 dup(0)
data ends

stack segment
    db 20 dup(0)
stack ends
code segment
start:
    mov ax, data
    mov ds, ax

    mov ax, stack
    mov ss, ax
    mov sp, 20

    mov ah, 4ch
    int 21h
code ends
end start









问题回答 ① 在debug中将执行到line17结束、line19之前，记录此时：寄存器(DS) = _076A___， 寄存器(SS) = _076C___， 寄存器(CS) = 076E____

② 假设程序加载后，code段的段地址是X，则，data段的段地址是__X-4__， stack的段地址是 _X-2___。

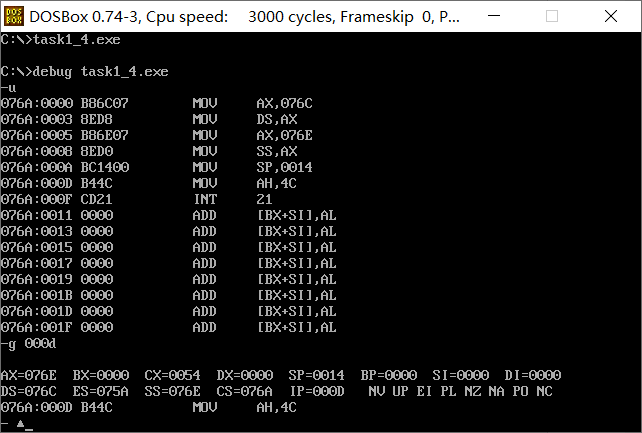

任务task1_4.asm源码 task1_4调试到line17结束、line19之前观察寄存器DS, CS, SS值的截图

assume ds:data, cs:code, ss:stack
code segment
start:
    mov ax, data
    mov ds, ax

    mov ax, stack
    mov ss, ax
    mov sp, 20

    mov ah, 4ch
    int 21h
code ends

data segment
    db 20 dup(0)
data ends

stack segment
    db 20 dup(0)
stack ends
end start









问题回答 ① 在debug中将执行到line9结束、line11之前，记录此时：寄存器(DS) = _076C___， 寄存器(SS) = _076E___， 寄存器(CS) = 076A____

② 假设程序加载后，code段的段地址是X____，则，data段的段地址是_X+2___， stack的段地址 是_X+4___。

任务1-5

基于上述四个实验任务的实践、观察，总结并回答：

① 对于如下定义的段，程序加载后，实际分配给该段的内存空间大小是 _(N/16+1）*16___。

xxx segment
db N dup(0)
xxx ends



② 如果将程序task1_1.asm, task1_2.asm, task1_3.asm, task1_4.asm中，伪指令 end start 改成 end , 哪一个程序仍然可以正确执行。结合实践观察得到的结论，分析、说明原因。

task1_4.asm可以执行。因为此文件是以程序段开始的，其它的都不是，所以无法正常执行。

实验任务2

汇编源代码

assume cs:code
 3
 4 code segment
 5 start:
 6     mov ax,0b800h
 7     mov ds,ax
 8     mov bx,0f00h
 9     mov cx,80
10
11 s:  mov [bx],0403h
12     add bx,2
13     loop s
14
15     mov ah, 4ch
16     int 21h
17 code ends
18 end start

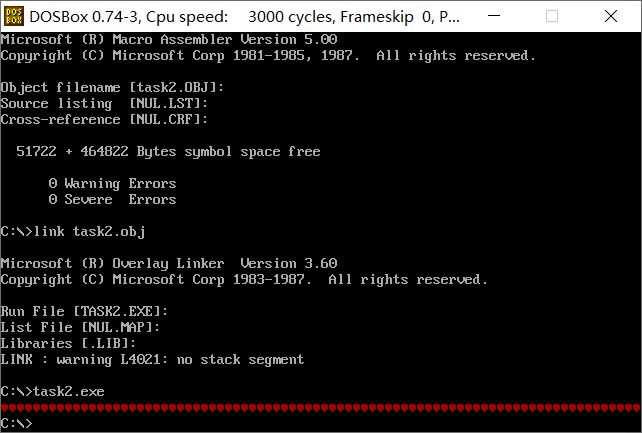

运行结果截图





 实验任务3

补充完整后的汇编源代码

assume cs:code
data1 segment
db 50, 48, 50, 50, 0, 48, 49, 0, 48, 49 ; ten numbers
data1 ends
data2 segment
db 0, 0, 0, 0, 47, 0, 0, 47, 0, 0 ; ten numbers
data2 ends
data3 segment
db 16 dup(0)
data3 ends
code segment
start:
        ;把asg的数据放进csg中
        mov ax,data1    ;data1地址放在ax中
        mov dx,data3    ;data3地址放在dx中

        mov ds,ax    ;data1地址放在ds中
        mov ss,dx    ;data3地址放在ss中
        mov bx,0    ;偏移地址
        mov cx,8    ;循环8次

s1:        mov al,ds:[bx]    ;把data1数据复制到al中
        mov ss:[bx],al    ;把al数据复制到data3中
        inc bx            ;偏移++
        loop s1


        ;把data2的数据加到data3中
        mov ax,data2    ;data2地址放在ax中
        mov ds,ax    ;data2地址放在ds中

        mov bx,0    ;控制偏移地址
        mov cx,8    ;循环8次

s2:        mov al,ds:[bx]    ;把data2数据复制到al中
        mov ah,0h        ;高位补0
        mov dl,ss:[bx]    ;把data3数据复制到dl中
        mov dh,0h        ;高位补0
        add ax,dx        ;把dx数据加上ax数据存在ax中
        mov ss:[bx],al    ;把al数据复制到data3中
        inc bx
        loop s2
mov ah, 4ch
int 21h
code ends
end start

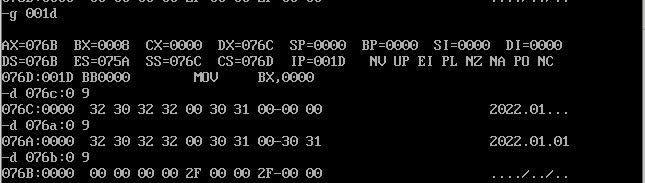

在debug中加载、反汇编、调试截图

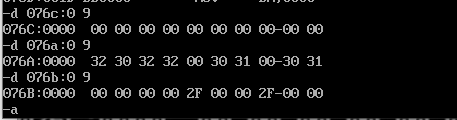

要求给出，在数据项依次相加之前，查看逻辑段data1, data2, data3对应的内存空间数据原始值的 debug命令和截图







以及，依次相加之后，查看逻辑段data1, data2, data3对应的内存空间数据原始值的debug命令和 截图





 实验任务4

补充完整后的汇编源代码

assume cs:code

  data1 segment
    dw 2, 0, 4, 9, 2, 0, 1, 9
  data1 ends

  data2 segment
      dw 8 dup(?)
  data2 ends
  stack segment
     db 16 dup(0)
  stack ends
  code segment
start:
      mov ax, data1
      mov ds, ax
      mov ax, data2
      mov ss, ax  ;
      mov sp, 10h ;
      mov bx, 0
      mov cx, 8
 s:  push [bx]
      add bx, 2
      loop s
      mov ah, 4ch
      int 21h
 code ends
 end start

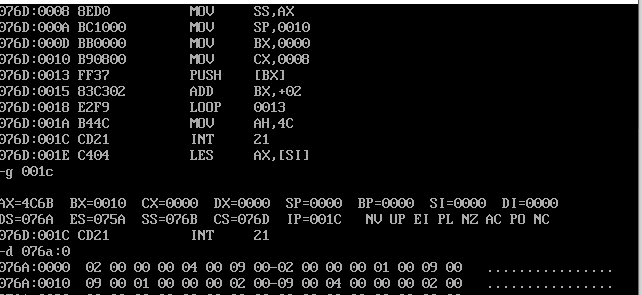

在debug中加载、反汇编、调试截图







要求给出，在程序退出前，使用d命令查看数据段data2对应的内存空间的截图。





 实验任务5

task5.asm源码

assume cs:code, ds:data
data segment
        db 'Nuist'
        db 2, 3, 4, 5, 6
data ends

code segment
start:
        mov ax, data
        mov ds, ax

        mov ax, 0b800H
        mov es, ax

        mov cx, 5
        mov si, 0
        mov di, 0f00h
s:      mov al, [si]
        and al, 0dfh
        mov es:[di], al
        mov al, [5+si]
        mov es:[di+1], al
        inc si
        add di, 2
        loop s

        mov ah, 4ch
        int 21h
code ends
end start

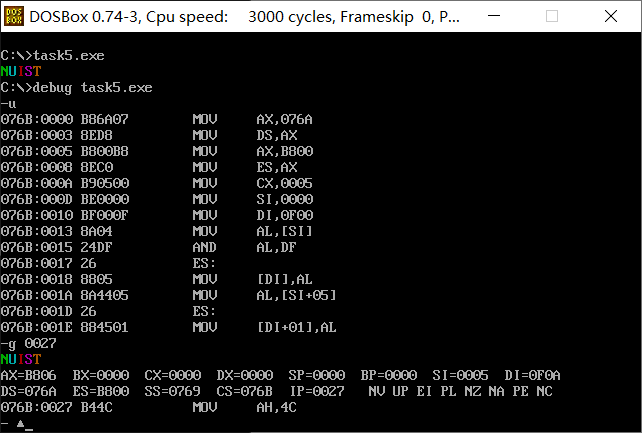

运行结果截图







使用debug工具对程序进行调试，使用g命令一次性执行到程序返回前（即ine25执行之后、line27 执行之前）的截图







源代码中line19的作用是？

将小写字母变为大写字母

源代码中data段line4的字节数据的用途是？

设定颜色

实验任务6

task6.asm源代码

assume cs:code, ds:data

data segment
    db 'Pink Floyd      '
    db 'JOAN Baez       '
    db 'NEIL Young      '
    db 'Joan Lennon     '
data ends

code segment
start:
    mov ax,data
    mov ds,ax
    mov cx,4
    mov bx,0
s:
    mov dx,cx
    mov cx,4
    mov si,0
    p:
        mov al,ds:[bx+si]
                or al,00100000B
                mov ds:[bx+si],al
                inc si
          loop p
    add bx,16
    mov cx,dx;
   loop s
   mov ah, 4ch
   int 21h
code ends
end start

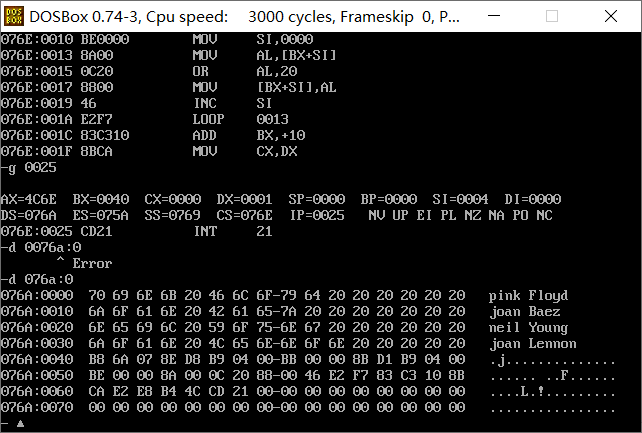

在debug中加载、反汇编、调试截图







要求给出，在程序退出前，使用d命令查看数据段data对应的内存空间的截图。





 实验任务7

task7.asm源码 调试截图

assume cs:code, ds:data, es:table

data segment
    db '1975', '1976', '1977', '1978', '1979'
    dw  16, 22, 382, 1356, 2390
    dw  3, 7, 9, 13, 28
data ends

table segment
    db 5 dup( 16 dup(' ') )  ;
table ends

stack segment
    db 16 dup(?)
stack ends

code segment
start:
    mov ax, data
    mov ds, ax
    mov ax, table
    mov es, ax
    mov ax, stack
    mov ss, ax

    mov bx, 0
    mov di, 0
    mov cx, 5
s1: push cx
    mov cx, 4
    s2: mov al, [bx]
        mov es:[di], al
        inc bx
        inc di
        loop s2
    add di, 12
    pop cx
    loop s1

    mov di, 0
    mov bx, 0
    mov cx, 5
s3: mov ax, [20 + bx]
    mov es:[di + 5], ax
    mov dl, [30 + bx]
    div dl
    mov ah, 0
    mov es:[di + 13], ax
    mov ax, [30 + bx]
    mov es:[di + 10], ax
    add di, 10h
    add bx, 2
    loop s3

    mov ah, 4ch
    int 21h
code ends
end start

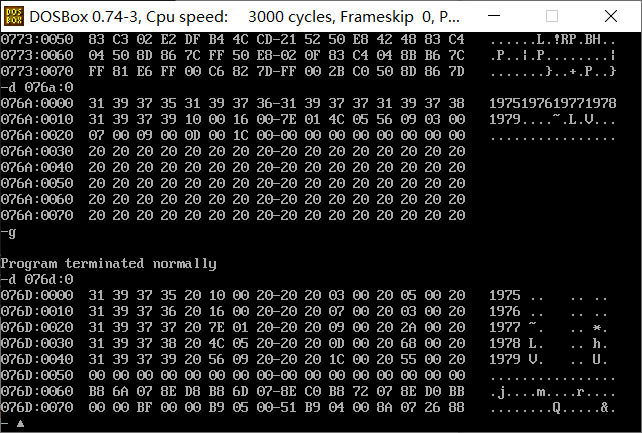

查看table段原始数据信息截图







在debug中运行到程序退出之前，使用d命令查看table段对应的内存空间的截图，确认信息是 否按要求结构化地写入到指定内存
