6-30网络学习笔记
OSPF
静态路由：小型网络，网络出口
OSPF 用在大型网络
OSPF 开放式最短路径优先OSPF
1.链路状态的 2.内部网关
链路状态：感知网络状态，自动选择最优路径
内部网关：仅仅在内部网络使用
外部网关
原理
1.当路由器运行了OSPF协议后，建立邻居关系，hello数据包，建立邻居表
2.通过LSA(链路状态通告）泛洪更新LSDB(链路状态数据库），建立LSDB表
3.通过算法得出路由表
Hello报文 建立邻居关系
DD (Database Description)报文 路由器表述自己的信息 LSA (链路状态宣告)
LSR 链路状态请求(Link State Request)报文 LSR 请求信息(请求的是简略信息)
LSU (Link State Update)报文 LSU (更新的是详细的信息)
LSACK ( Link State Acknowledgment)报文 确认报文
OSPF的配置
首选进入OSPF
OSPF区域 OSPF有两种区域，骨干区域，非骨干区域
当区域为0那么叫做骨干区域，当区域不等于0叫做非骨干区域
如果建立邻居关系，两个区域号必须相同
作宣告 网段+反掩码 network 10.1.1.0 0.0.0.255
255.255.255.255 - 255.255.255.0=0.0.0.255
hello包结构
当运行了OSPF并宣告，立即发送hello包
hello包发送的目的地址为224.0.0.5
好处：1.只有运行了OSPF协议才能接收
2.优化网络，减少带宽消耗
OSPF包:ospf头部和hello包

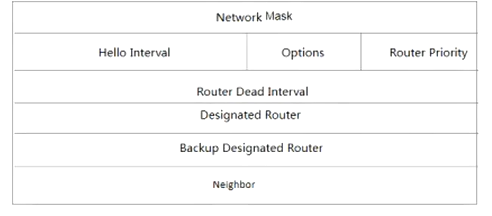

hello包结构：
1.network mask 子网掩码
2.hello interval 发送hello时间 10s
3.dead interval 40s
4.router priority 默认情况下是1 范围在0-255
系统视图下面 OSPF 就进入了协议视图
配置OSPF时候,需要有进程号以及router-id,也可以省略,一般不建议省略。如果省略会自动分配
建立邻居的规则
1.区域要一致 area
2.掩码要相同
3.相邻路由器的router-id不能相同
构建邻居，宣告网络，宣告的是直连路由
OSPF邻居状态机
Down 进程未启动，OSPF还未启动
Init 初始化状态，就是发送hello包
2-way 看到了，就说明进入了邻居状态，在对方发送的hello包里看到自己的router-id就代表进入了2-way状态
发送hello包 init 2-way
Exstart 描述自己的数据库（lsdb），主从选举，进行隐式确认，从DD报文开
在DD报文里面，有三个字段，I,M,MS
I:是否第一个DD报文
M：后面有无DD报文
MS：主从位，当MS=1代表自己是主，0代表自己从。
主从选举规则
根据router-id比较，越大为主，越小为从。
隐式确认，除了第一个DD报文发送不同的DD sequence 接下来序列号使用主序列号。
主要原因，OSPF封装在网络层，TCP三次握手有确认机制，网络层没有确认机制
exstart状态，发送的是DD报文，仅仅是主从选举，空报文。
Exchange 交互DD报文里面LSA，当DD报文里携带了LSA信息，表示进入了exchange状态
Loading 主要进行 LSR LSU LSACK
FULL 邻接状态，LSDB更新完毕
DR 指定路由器
BDR 备份指定路由器
BR和BDR 和其他的路由器建立邻接关系
DR other 和其他路由器建立邻居关系
DR与BDR的选举规则
1.根据优先级进行选举，优先级越大越优
2.优先级相同比较router-id 越大越优
3.采用非抢占原则，即使有更高优先级的路由器加入到网络中，也不会取代现有的DR，除非重启 OSPF，才会重新选举
如果DR other出现一个新的网段 1.1.1.1/32
1.当DR other更新路由的时候，向224.0.0.6发送LSU
OSPF使用两个组播地址
224.0.0.6 只有DR和BDR监听
224.0.0.5 所有的路由器都能监听
2.当DR收到更新之后，通过224.0.0.5将更新的信息发送给其他的DR other
3.DR other收到DR发送的更新，通过224.0.0.6来去确认
OSPD支持的类型有广播类型和点对点类型
广播类型（MA） 10 40
点对点类型 10 40
非广播多路访问（NBMA）30 120
点到多点 30 120
COST值是路由传递方向入站
接口开销=带宽参考值（默认情况下为100M）/带宽 E带宽100M
