✨WPF编程基础【2.3】：Grid（附源码） - 实践

本文所有代码示例均在Visual Studio 2022 + .NET 6环境下测试通过，可直接运行使用。

目录

引言

1. Grid布局基础入门

1.1 基本网格结构

1.2 实战：专业登录界面

2. ‍Grid高级特性深度解析

2.1 布局与结构分离

2.2 强大的尺寸模型

2.2.1 混合尺寸示例

2.2.2 单位换算工具

2.3 共享尺寸组

2.4 跨越行和列

2.5 GridSplitter - 动态分割界面

3. 实战：邮件客户端布局‍

4. 总结与展望

4.1 核心要点总结

4.2 实际应用价值

4.3 未来展望

---

引言

       在WPF开发中，布局面板的选择直接影响着应用程序的界面质量和开发效率。虽然UniformGrid提供了简单的统一单元格布局，但在实际开发中，我们经常需要更灵活的布局方案。Grid布局面板应运而生，它支持：

• ✅ 不等大小单元格 - 灵活适应不同内容需求

• ✅ 跨越式单元格 - 实现复杂的布局结构

• ✅ 空白列控制 - 精细调整界面间距

• ✅ 运行时调整 - 通过分割线动态改变布局

       本文将带你全面掌握Grid布局的强大功能，从基础用法到高级技巧，助你构建专业级的WPF应用程序界面。

1. Grid布局基础入门

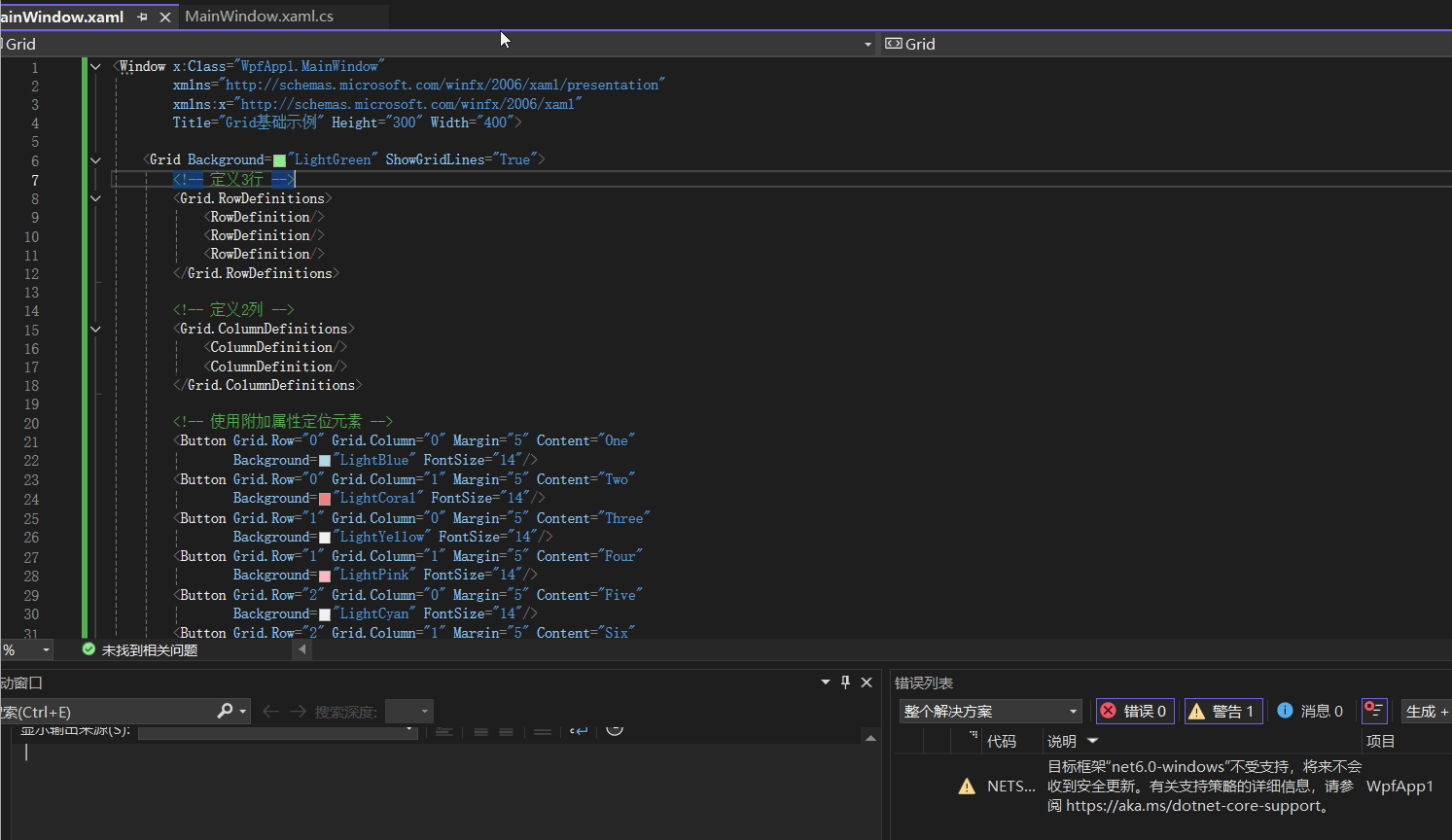

1.1 基本网格结构

Grid布局的核心在于行(Row)和列(Column)的定义。让我们从一个简单的3×2网格开始：

关键特性说明：

• ShowGridLines="True"：开发时显示网格线，便于调试

• Grid.Row和Grid.Column：从0开始的索引定位

• 自适应布局：调整窗口大小时，所有元素自动适应

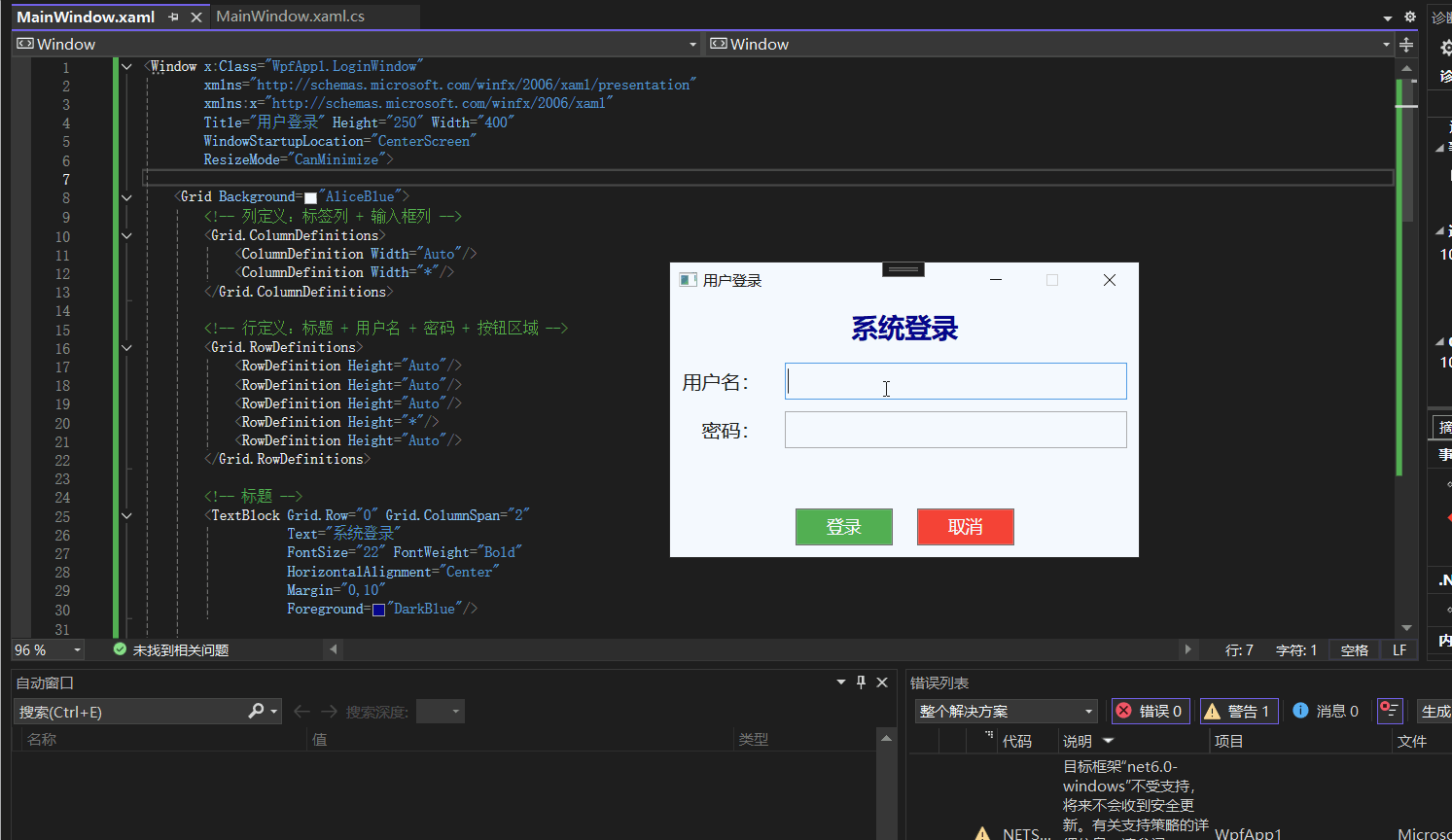

1.2 实战：专业登录界面

登录界面是应用程序的常见需求，使用Grid可以轻松创建专业的登录表单：

后端代码：

using System.Windows;
namespace WpfApp
{
    public partial class LoginWindow : Window
    {
        public LoginWindow()
        {
            InitializeComponent();
        }
        private void LoginButton_Click(object sender, RoutedEventArgs e)
        {
            MessageBox.Show("登录成功！", "提示",
                MessageBoxButton.OK, MessageBoxImage.Information);
        }
        private void CancelButton_Click(object sender, RoutedEventArgs e)
        {
            this.Close();
        }
    }
}

2. ‍Grid高级特性深度解析

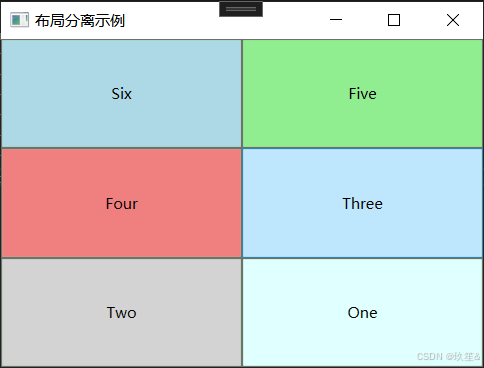

2.1 布局与结构分离

Grid的最大优势之一是将布局逻辑与控件声明分离，这在复杂界面中尤为重要：

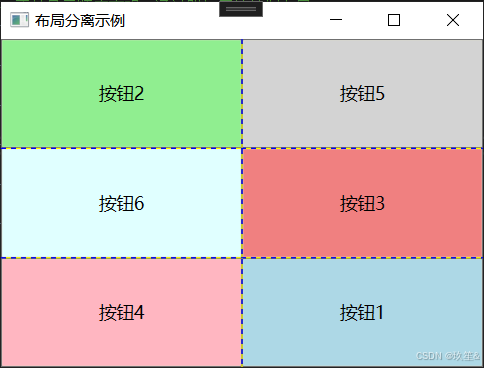

与UniformGrid对比：

优势分析：

• 维护性：可独立调整布局而不影响业务逻辑

• 可读性：清晰的定位信息，便于团队协作

• 灵活性：支持动态布局调整

2.2 强大的尺寸模型

Grid提供三种尺寸类型，满足不同布局需求：

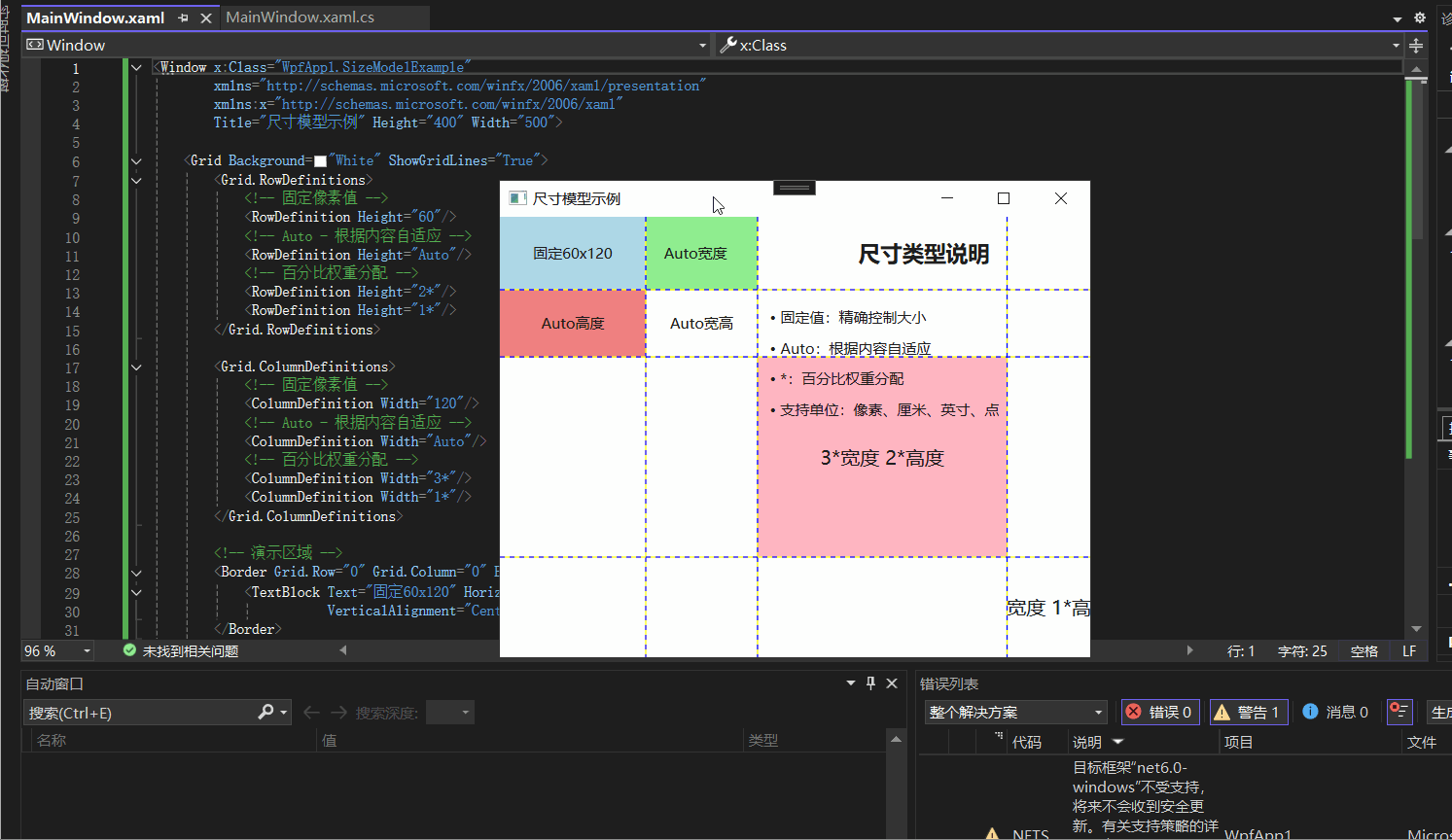

2.2.1 混合尺寸示例

2.2.2 单位换算工具

public static class UnitConverter
{
    // 单位换算常量
    private const double PixelsPerInch = 96.0;
    private const double CentimetersPerInch = 2.54;
    public static double CmToPixels(double cm) => cm * PixelsPerInch / CentimetersPerInch;
    public static double InchesToPixels(double inches) => inches * PixelsPerInch;
    public static double PointsToPixels(double points) => points * PixelsPerInch / 72.0;
}

2.3 共享尺寸组

共享尺寸组确保相关控件保持一致的尺寸，提升界面美观度：

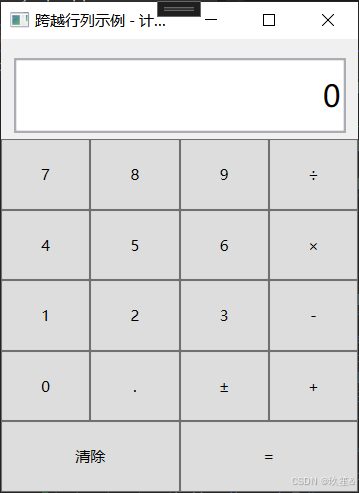

2.4 跨越行和列

通过RowSpan和ColumnSpan实现复杂的布局结构：

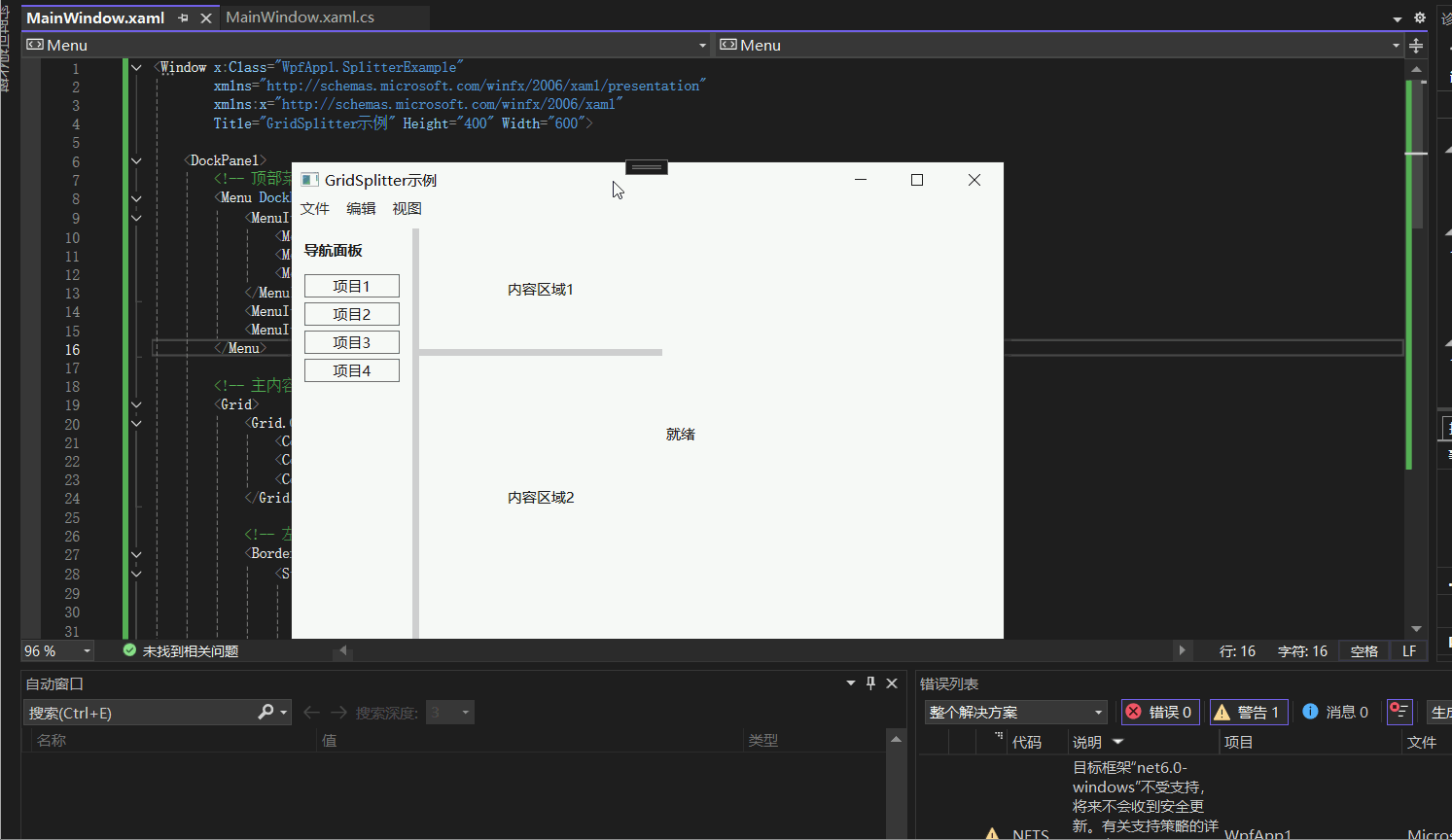

2.5 GridSplitter - 动态分割界面

GridSplitter允许用户在运行时调整布局大小：

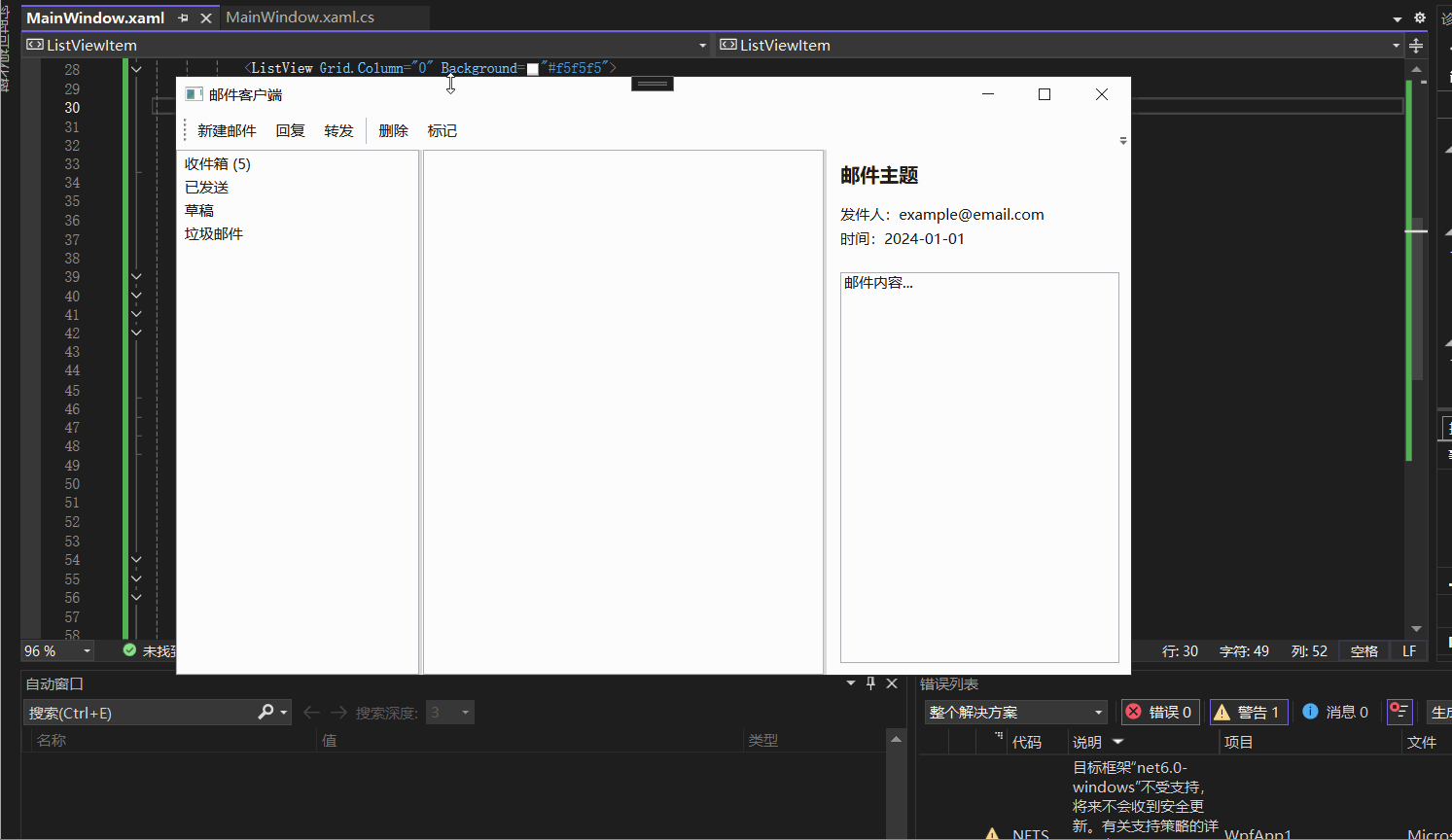

3. 实战：邮件客户端布局‍






















                收件箱 (5)
                已发送
                草稿
                垃圾邮件


































4. 总结与展望

4.1 核心要点总结

       通过本文的学习，我们掌握了Grid布局的五大核心能力：

1. 精确布局控制 - 通过行列定义实现像素级精度

2. 布局结构分离 - 声明顺序不影响显示位置

3. 灵活尺寸模型 - 支持固定值、Auto、百分比三种模式

4. 共享尺寸机制 - 保持相关控件尺寸一致性

5. 动态调整能力 - 通过GridSplitter实现运行时布局调整

4.2 实际应用价值

       Grid布局在实际项目中的应用价值体现在：

• 开发效率：快速构建复杂的专业界面

• 维护性：清晰的布局结构便于后续维护

• 适应性：完美支持不同分辨率和缩放需求

• 用户体验：提供直观的界面交互

4.3 未来展望

       随着WPF技术的持续发展，Grid布局仍然是构建现代化Windows应用程序的首选方案。结合MVVM模式、响应式设计和现代化控件库，Grid布局能够帮助我们创建出既美观又功能强大的应用程序界面。

恭喜你成功突破了XAML类型转换器的技术壁垒！现在让我们正式开启WPF界面布局的奇妙旅程。基于扎实的XAML语法基础，我们将深入探索WPF布局系统的设计哲学：

️ 核心价值

掌握WPF布局原则将让你：

✅ 彻底理解WPF响应式布局的设计思想 - 告别固定像素布局，拥抱自适应界面

✅ 构建适应不同分辨率与DPI的专业界面 - 一次布局，多设备完美呈现

✅ 提升UI代码的可维护性和扩展性 - 清晰的结构，优雅的维护

✅ 为复杂企业级应用界面奠定坚实基础 - 从简单表单到复杂工作台，游刃有余

学习激励

如果本专题对你有帮助：
点赞 + 收藏 + ➕ 关注！
这是对我持续创作WPF深度内容的最大动力！

欢迎在评论区积极参与：

「布局经验分享！」

展示你的界面布局作品与设计心得

「布局难题求助」

描述具体布局挑战，共同探讨解决方案

「企业实战案例」

分享实际项目中的布局设计经验

实战预热预告：接下来我们将进入《WPF编程基础【3.1】WPF控件新理念》
