Valve Index VR头显软硬件架构调研报告 - 教程

硬件架构

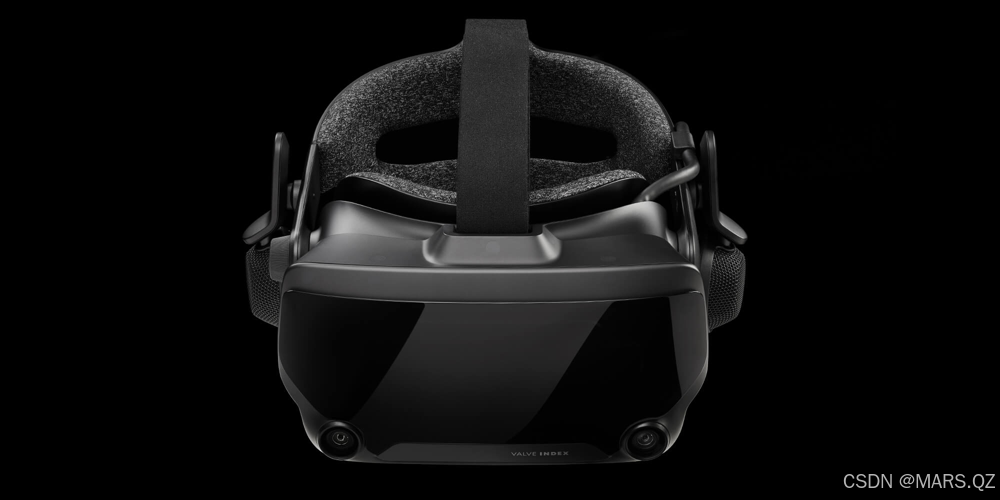

Valve Index头戴式显示设备正面，可见其光滑的外壳以及底部两侧的前置摄像头。该设备在硬件上追求高保真视觉和音频体验，并提供多方面的可调节设计。

显现与光学：Valve Index采用双显示屏配置，每只眼前方各有一块1440×1600分辨率的液晶屏（LCD），支持80Hz、90Hz、120Hz，以及实验性144Hz的多档刷新率。与此前常用的OLED面板相比，Index的LCD具备全RGB子像素排列，每像素含3个子像素，使子像素总数比同分辨率的OLED高出50%，从而在相同渲染成本下提升了清晰度。高达144Hz的刷新率配合超低持显（在144Hz下每像素仅亮0.33毫秒），可显著改善运动画面的平滑度与清晰度，使虚拟环境运动更加逼真。视场方面，Index通过双元件菲涅尔透镜和显示面板5°外倾的倾斜光学设计扩展了视野。物理瞳距（IPD）可在58mm到70mm范围调节，镜片与眼睛距离（eye relief）也可微调，使大多数用户相较HTC Vive可多看到约20°的视野范围。实际佩戴中，用户能够将眼睛尽量靠近镜片以获得最大视场（典型水平视场可达约130°左右），同时镜片的高几何稳定性保证了视场边缘的清晰度。上述光学设计使用户可以更自然地仅转动眼球环视，而不会因畸变和模糊过快加剧而感到不适。

传感器与空间追踪：Valve Index采用“灯塔”（Lighthouse）2.0激光定位系统进行空间位置追踪，这是一种高精度的室内外置定位方案。体系包括两个或更多外部基站（Base Station）设备，它们内部高速旋转的红外激光发射器以固定频率（100次/秒）扫射房间。头显和控制器上散布着多颗光学传感器（光电二极管），可感知激光扫过的时间，从而计算设备相对于基站的方位角度。与第一代Lighthouse不同，新版基站采用单光束编码激光扫描且无需全向闪光同步信号，这提高了系统抗干扰性，允许基站与其他红外设备（如深度相机、动作捕捉系统）和平共处。通常使用两个基站即可覆盖一个房间的角落并实现Room-Scale空间定位，如有得可扩展至最多四个基站以覆盖最大10×10米的空间。除了光学传感器外，头戴和控制器内还内置惯性测量单元（IMU），可在数百赫兹频率实时跟踪运动加速度和角速度。IMU能供应高速平滑的运动更新，但随时间会有漂移误差，因此SteamVR追踪系统将IMU数据与基站激光定位内容融合：基站激光给出绝对位置参考来校正漂移，并结合IMU的细腻运动捕捉，从而实现既快速又精准的6自由度追踪。整个追踪方案属于“inside-out”理念的变体，即传感器位于设备上自主感知环境信号，而非传统将摄像头固定在外部（outside-in）监视设备。这种组合方式让Index的定位精度达到亚毫米级，能够可靠捕捉用户的细微手部动作和敏捷移动，而不易发生因遮挡造成的丢失。此外，Index头显正面还配备了双目RGB摄像头（960×960分辨率，全球快门）。这些摄像头并不用于位置追踪，而是为计算机视觉和AR穿透视功能准备，开发者可以利用其高质量立体摄像头实现现实影像叠加等创新应用。

​

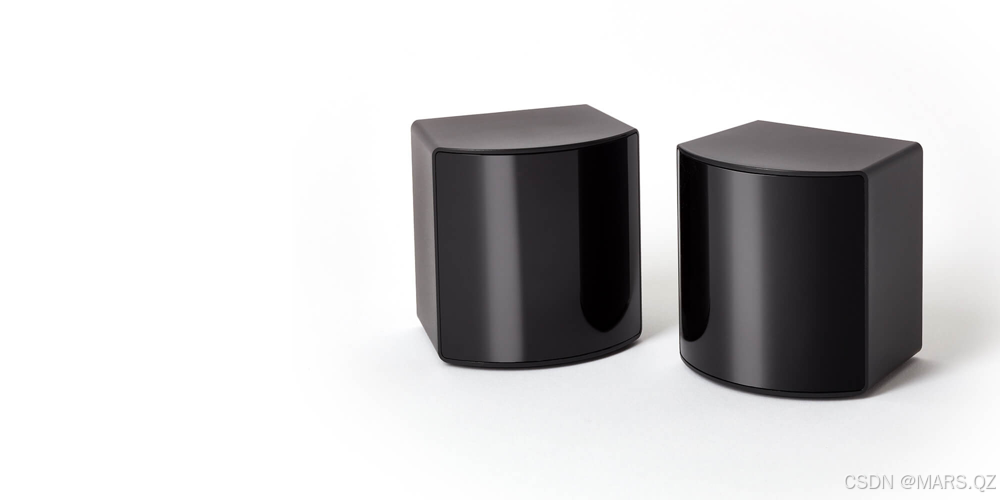

Valve Index配套的第二代Base Station基站（灯塔），通过旋转激光为头显和控制器提供高精度的空间定位参考。每个基站可覆盖最大7米距离、160°×115°的扇形区域，两到四个基站可组合扩展追踪范围。

处理器与通信接口：Valve Index头显本身并未内置用于渲染场景的高性能处理器，它属于PC附带型VR设备，主要将显示信号和传感材料与主机电脑交换。头显通过一条约5米长的三合一系留线缆连接至PC端。该线缆集成了DisplayPort 1.2接口（传输双屏视频信号）、USB 3.0接口（传输数据和音频）以及单独的12V直流电源接口。靠近头盔一端还有1米的可拆卸“快速断开”连接，便于用户在发生拉扯时保护硬件并方便收纳。在头显内部，配有多个微电子组件负责传感数据处理和与PC通信，包括用于读取光学传感器阵列的FPGA芯片、ARM微控制器以及Nordic无线SoC等。例如，一颗嵌入式微控制器实时汇总头显各传感器数据，通过USB接口与PC上运行的SteamVR驱动通信；另一芯片（Nordic nRF52840）提供2.4GHz无线电功能，用于与控制器配对通信。头显还内置USB集线器和摄像头ISP，使前置摄像头和音频硬件作为USB设备接入PC。当用户利用时，PC端的高性能GPU会渲染双眼视图画面并通过DisplayPort将视频传输到头显显示屏上，同时PC通过USB从头显获取其IMU和光学传感器计算出的位姿数据。控制器的按键和手势输入经由无线电传输到头显或PC端接收器。整个系统形成闭环：PC不断根据头显/控制器的位置姿态更新画面并输出到头显，而用户的头部和手部运动又通过追踪系统回传，从而达成沉浸式的交互体验。

音频系统：Valve Index在音频方面采用独特的近耳扬声器设计，而非传统耳罩式耳机。头显两侧各安装一个悬空的扬声器单元，利用超近场（ultra-nearfield）全频平板通过振膜驱动（Balanced Mode Radiator, BMR），可以在不直接接触耳朵的情况下提供高保真音响效果。这种设计让声音能够通过自然的方式传播和干涉用户头部和耳廓，营造出声音来自环境、而非头内部的外部化听感。由于不接触耳朵，长时间使用也更加舒适、耳部更凉爽。扬声器的频响范围覆盖约40Hz–24kHz，能够重现深沉的低频。此外，头显内置双麦克风阵列用于语音输入和降噪之用，麦克风的频率响应范围达20Hz–24kHz，灵敏度约-25 dBFS/Pa @1kHz。用户也能够经过头显上的3.5mm音频接口连接自己喜爱的耳机。Valve的设计理念是在保证音质的同时提高舒适度和沉浸感，Index的近耳音响方案在VR领域广受好评，被认为提供了“身临其境”的声音体验。

控制器：Valve Index配套的控制器俗称“Knuckles”，采用独特的人体工学和传感设计，旨在完成自然的手部交互。每只控制器通过可调节的绑带固定在手上，使用户无需始终握紧控制器即可操作。它配备丰富的输入组件：包括拇指操纵杆（Thumbstick）、圆形触控板/按压板（Track Button，兼具触摸和压感）、A/B菜单按键、扳机（Trigger）和系统按钮等。更引人注目的是，控制器内嵌的传感器阵列高达87个，覆盖从手指到手掌的多种信息采集。这些传感器结合电容检测和压力感应通过技术，能够追踪每根手指的放置和弯曲程度，以及握持用力的大小。借此，用户在虚拟环境中允许做出如比出胜利手势（V字）、张开手扔物体等细腻动作，框架将根据传感数据重现手部姿态，实现高保真的手部存在感。控制器还内置IMU（加速度计和陀螺仪）用于运动追踪，配合灯塔激光定位实现6DoF追踪，与头显共享同一套基站体系。每只控制器内含可充电锂电池，通过USB-C接口充电，单次充电可连续使用约7小时以上。控制器与PC的通信主要通过2.4GHz无线实现，用户首次使用时需将控制器通过USB与PC/头显配对，此后即可无线连接。在SteamVR系统中，Index控制器能够与所有支持标准输入的VR游戏兼容；同时Valve引入了SteamVR Input重映射系统，允许玩家和开发者自由定制按键绑定，将新的握力感应等功能应用于老游戏。Index控制器的出现被视为VR交互的一大进步，它将复杂的传感硬件与智能算法融合，带来了更直观、更丰富的虚拟现实输入体验。

Valve Index控制器特写（Knuckles）。每只控制器配有摇杆、圆形触控板（可压感）、A/B按键和扳机等传统输入，以及遍布手柄的电容和压力传感器用于捕捉手指动作和握力。可调节绑带设计使其固定在手上，允许用户松开手掌而不掉落控制器。

软件架构

操作平台兼容性：Valve Index本身不内置完整操作系统，而是作为PC的外设运行。它关键支持Windows和Linux等桌面操作系统，通过SteamVR平台与主机兼容（macOS目前未在官方承受列表内）。用户需要一台配置足够的PC，以及安装Steam和SteamVR软件才能驱动Index头显。Index发布时即捆绑了Valve的VR游戏大作《半衰期：爱莉克斯》，充分展示其硬件性能。得益于Steam平台的开放策略，Index能够运行Steam上的所有VR内容——Steam并不限定内容只能在特定头显上使用，过去用户在HTC Vive、Oculus Rift、Windows MR等设备上购买的VR游戏，通过SteamVR在Index上一样可以游玩，反之亦然。这种跨设备兼容性确保了Index用户有广泛的内容可选，无需担心生态受限。

SteamVR运行时与驱动：Valve的就是Index依托的核心软件环境SteamVR。SteamVR是一个VR运行时套件，包含了一系列支持VR体验的服务组件，例如OpenVR API、Chaperone（守护边界系统）、Compositor（视图合成器）、Lighthouse追踪驱动等。当用户启动VR应用时，SteamVR的Compositor会接管并在PC上生成双目视图帧，将其发送至头显显示；同时SteamVR持续从头显和控制器的传感器获取位姿信息并给出给应用，使应用中的虚拟相机和手柄与用户真实运动同步。SteamVR还提供Chaperone作用，允许用户在首次利用时设定房间安全界限：在VR中接近边界时会出现网格提醒，以防止碰撞现实物体。Index的灯塔基站和控制器等硬件均由SteamVR驱动程序协助开箱即用，无需单独安装驱动程序。SteamVR会在后台管理这些设备的连接状态和固件版本，例如在“设备”菜单中提示并协助用户更新Index头显、控制器和基站的固件。另外，Valve借助SteamVR不断优化对Index的支持，例如增加对新功能的设置选项。用户可以在SteamVR的设置界面调整许多参数，包括选择Index头显的运行刷新率（如90Hz或120Hz）、分辨率渲染比例、开启“平滑帧率”（异步再投影）等，以兼顾性能和体验需求。

开发支持与SDK：为方便开发者针对Index等SteamVR设备编写应用，Valve提供了开放的OpenVRSDK和拥护业界标准的OpenXR接口。OpenVR是Valve早期推出的VR硬件抽象API，它作为SteamVR的编程接口，使开发者能够以统一方式访问各种VR设备的作用。凭借OpenVR，一个应用无需了解具体硬件细节即可在Index、HTC Vive等不同头显上运行。OpenVR SDK公开在GitHub上，提供C++接口及示例代码，也有社区开发的C#等语言绑定。近年来，Valve也积极支持OpenXR（由Khronos制定的跨平台VR/AR标准）。SteamVR已实现对OpenXR的运行时支持，开发者使用OpenXR编写的应用可能直接通过SteamVR驱动Index头显。主流游戏引擎Unity和Unreal均已集成OpenVR/OpenXR插件，开发者能够用熟悉的工具为Index开发VR内容。另外，Valve针对Index控制器的特殊功能提供了相应API，例如指尖跟踪和握力传感的数据接口，使开发者可以在应用中利用这些数据增强交互。Valve还设计了SteamVR Input系统，方便开发者适配不同控制器：开发者只需定义抽象的动作绑定，玩家即可自行或凭借社区共享配置，将这些动作映射到Index控制器的各个按键/手势上。总体而言，Index的SDK支持覆盖多语言、多引擎，充分满足开发者在Windows或Linux环境下构建沉浸式VR体验的需求。

用户界面与设置：在使用Index时，SteamVR提供了一整套用户界面用于配置和日常操作。PC桌面上，SteamVR的状态窗口会显示头显、控制器、基站的连接状态、电量等信息，并提供快速进入VR、校准房间等功能入口。首次应用时，用户可运行房间设置软件（Room Setup）引导完成空间扫描、定位基站位置、设置虚拟墙等步骤。进入VR后，SteamVR Home充当Index的虚拟大厅界面，用户佩戴头显即可在虚拟Home环境中启动游戏、浏览Steam商店或与好友互动。按下Index控制器上的体系按钮，可以唤出SteamVR**仪表板（Dashboard）**界面作为覆叠，在游戏中调整设置或切换应用。针对Index硬件的某些独有功能，SteamVR也提供了设置选项。例如，用户可以在SteamVR中调节IPD读数的显示、选择不同刷新率模式，以及启用/关闭摄像头画面串流（用于透视现实环境）。基站的电源管理亦集成在软件中：SteamVR可通过Bluetooth信号自动开启或待机基站，以延长其寿命（Index基站2.0具有蓝牙通信效果用于接收此类指令）。另外，Valve与iFixit合作提供了Index的零件更换指南和配件商店，高级用户也允许通过官方给予的CAD文件，对头显前置扩展仓（“Frunk”）进行改装，实现个性化机制。总之，从系统设置、内容启动到设备维护，SteamVR的软件生态为Index用户打造了全面而便利的用户界面支持。

下一代产品展望

Valve Index自2019年推出以来，一直作为Valve的旗舰级VR硬件。然而随着技术演进，Valve也在规划下一代消费级VR设备。根据公开信息和泄露线索，代号“Deckard”的新品正在研发中，被广泛认为是Index的后继产品。与Index需要连接PC运行不同，传闻Deckard将是一款独立式（Standalone）VR头显。这意味着它可能内置移动处理器和电池，能够独立运行VR应用，同时也许可以无线串流连接PC，以兼顾便携性和高性能。硬件方面，Deckard预计会采用内向外（Inside-out）追踪，通过头显自带的摄像头实现位置追踪，而不再依赖外部基站。这将提升应用便利性（无需布置灯塔），但也对计算机视觉算法提出更高要求。展示技术上，有传言称Valve在探索更高分辨率和更宽视场的呈现方案，以追赶市场上新一代头显（例如Meta Quest 3等）在分辨率上的提升。Valve近年公布的专利暗示了可能采用半导体波导呈现、可调焦距镜头等前沿技术，但具体规格尚未确定。控制器方面，代号“Knight”或“Roy”的新控制器据报道已在筹备量产。推测新控制器可能继承Knuckles的长处并进一步发展，例如改进手指追踪精度、增加触觉反馈细腻度，甚至可能引入摄像头或inside-out追踪以脱离基站。软件生态上，Deckard如果为独立设备，可能运行Valve定制的SteamOS变体（类Linux框架），类似Steam Deck掌机的操作系统，将直接集成SteamVR功能。这将允许用户在头显上直接访问Steam库中的VR内容。Deckard仍会注重与现有SteamVR内容的兼容，支持OpenXR以方便跨平台应用运行。综上，Valve下一代VR设备有望在无线化、独立运行和易用性上取得突破，同时延续Index高保真的沉浸体验。据2025年报道的供应链迹象，Valve已在为新头显的面部衬垫等组件进行本地化生产准备。虽然官方尚未正式公布Deckard，但种种迹象表明Valve正投入大量资源打造新一代VR硬件。可以预期，一旦问世，它将在软硬件架构上实现重大升级，进一步推动PC VR和独立VR领域的发展。
