9.VXLAN_Default

目录

• Default Access
  • 复习Trunk接口
  • 配置
  • 避让问题
  • 排斥问题
  • 收发处理机制
  • 用途

Default Access

复习Trunk接口

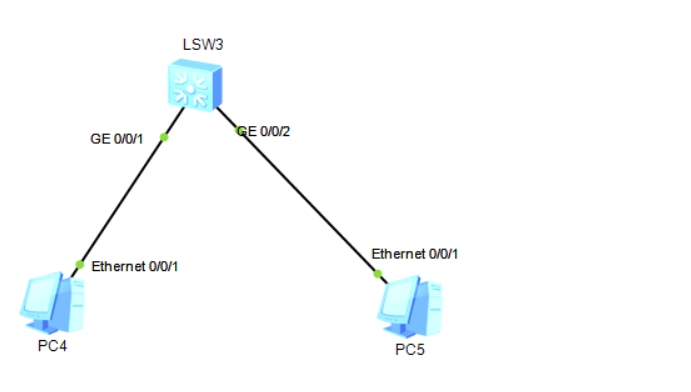

华为设备的接口如果是这么配置的：

int g0/0/1 & inter 0/0/2
	port link-type trunk
	port trunk allow vlan 10 20

PC4和PC5如果配置同一网段的IP地址，是否能够通信呢？

接收方面：只接收VLAN TAG =10/20的数据帧？还包括VLAN TAG =1 以及不带VLAN TAG帧；
发送方面：可以发送VLAN TAG=1/10/20的数据帧，发送时会拆掉VLAN-TAG；

[Huawei]dis port vlan
Port                    Link Type    PVID  Trunk VLAN List
-------------------------------------------------------------------------------
GigabitEthernet0/0/1    trunk        1     1 10 20
GigabitEthernet0/0/2    trunk        1     1 10 20

PC4 >ping 192.168.10.5
Ping 192.168.10.5: 32 data bytes, Press Ctrl_C to break
From 192.168.10.5: bytes=32 seq=1 ttl=128 time=47 ms
From 192.168.10.5: bytes=32 seq=2 ttl=128 time=31 ms

配置

# 注意，配置子接口default类型时，不用跟任何VID；
interface g1/0/5.10 mode l2
	bridge-doamin 10
	# encapsulation dot1q vid XX
	encapsulation default

# 看似简单，但其实没那么简单
[CE1-GE1/0/5.10]dis th
#
interface GE1/0/5.10 mode l2
 bridge-domain 10
#
return
[CE1-GE1/0/5.10]encapsulation default
Error: Failed to configure the command, because the main interface has been configured with VLAN.

# 因为本身主接口就拥有对不带TAG数据帧以及VLAN TAG=1的数据帧的处理能力
[CE1]dis port vlan | incl GE1/0/5
Port                    Link Type    PVID  Trunk VLAN List
-------------------------------------------------------------------------------
GE1/0/5                 access          1  --

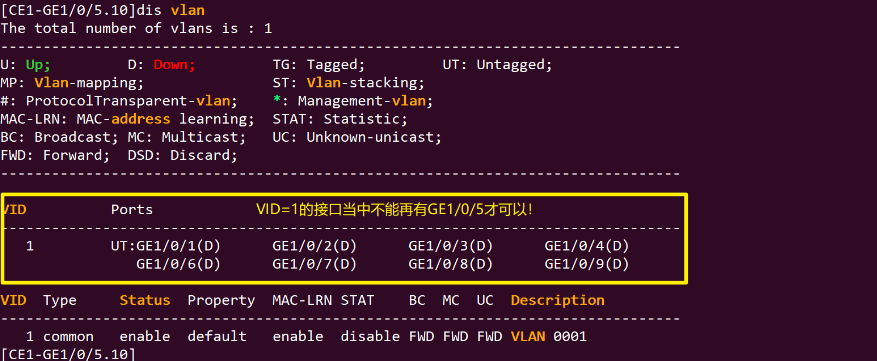

# 主接口必须放弃对对不带TAG数据帧以及VLAN TAG=1的数据帧的处理能力
# 子接口才能配置default的接入方式
[CE1-GE1/0/5]dis th
#
interface GE1/0/5
 undo shutdown
 port link-type trunk
 undo port trunk allow-pass vlan 1
#

避让问题

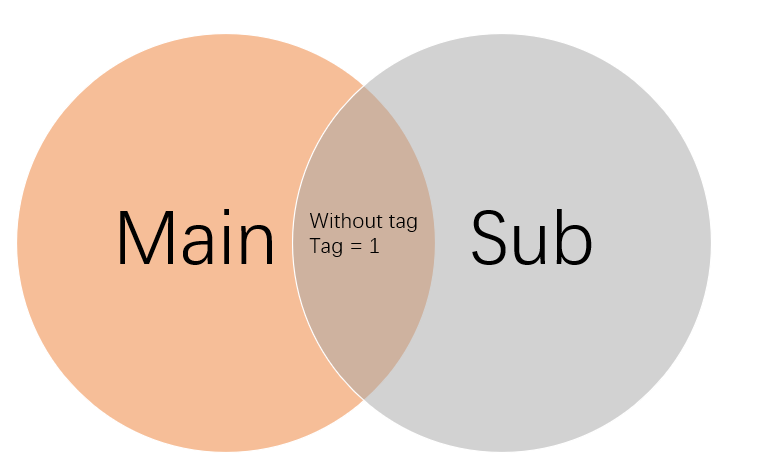

避让：
首次将某个子接口配置为default类型时，要注意主接口要进行配置的避让，即让主接口放弃对无TAG数据帧和对TAG=1数据帧的处理能力，因为default接入类型同样拥有这样的能力。

排斥问题

[CE1]int g1/0/5.10
[CE1-GE1/0/5.10]dis th
#
interface GE1/0/5.10 mode l2
 encapsulation default
 bridge-domain 10
#
return

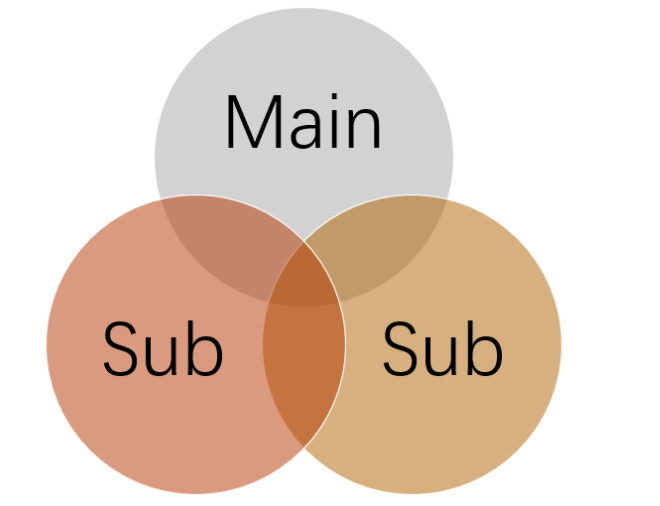

# 只能有一个接口配置成default接入类型
[CE1-GE1/0/5]int g1/0/5.20 mo l2
Error: Failed to create the interface, because the main interface has a sub-interface configured with default encapsulation.

Default接口类型由于其能收的数据帧范围最广，可以接收所有类型的数据帧，所以一个物理接口有且只能有一个子接口配置default。

只要有一个接口配置了default，那无论是当前的物理主接口还是其它子接口，都不可以再配置任何有关于VXLAN接入的任何配置了，default即代表所有。

收发处理机制

接收视角来看，讲究是“不挑食”，什么样子的报文都可以收：

• 没有TAG的数据帧
• 有TAG的数据帧

发送视角来看：

• 讲究是“原封不动”的发出去！
• BD从上游给啥它就发啥！

用途

啥情况下会使用这种接入类型呢？
什么情况下都可以用！
