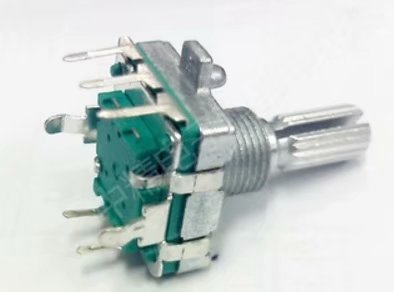

脉冲电位器编程

u8 BUFFER=0xFF,data,WZ1,WZ2;

void IO_Init(void)

{

    GPIO_InitTypeDef GPIO_InitStructure;



    RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB,ENABLE);

    GPIO_InitStructure.GPIO_Pin   = GPIO_Pin_9 | GPIO_Pin_8;

    GPIO_InitStructure.GPIO_Mode  = GPIO_Mode_IPU;

    GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;

    GPIO_Init(GPIOB,&GPIO_InitStructure);

}



int main( void )

{

    IO_Init();

    while(1)

    {

        WZ1=GPIO_ReadInputDataBit(GPIOB,GPIO_Pin_8);//脉冲电位器3脚，2脚接地

        WZ2=GPIO_ReadInputDataBit(GPIOB,GPIO_Pin_9);//脉冲电位器1脚

        if ((BUFFER&0x02)!=(WZ2<<1) || (BUFFER&0x01)!=WZ1) //状态有变化时处理

        {

            BUFFER=(BUFFER<<2) | (WZ2<<1) | WZ1;//更新状态值

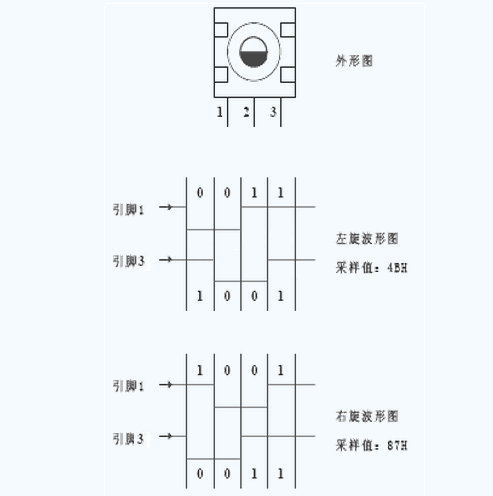

            if ((BUFFER==0x4B )&&(data>0)) data--; //逆时针旋转

            if ((BUFFER==0x87)&&(data<100)) data++;//顺时针旋转

        }

     }

}
