CE规则文件和注释的使用

1.CGA规则文件的使用

  本次实验将创建一个简单的规则文件，以熟悉CGA规则文件的使用方法，包括起始规则的声明等，将其应用于初始形状并生成模型。
创建规则文件
  在导航器窗口中选择工程的rules文件夹。单击新建→CityEngine→CGA规则文件。或者，在导航器窗口中右键单击规则文件夹，然后选择新建→CGA规则文件。定义规则文件的名称。单击完成。

图 1 创建规则文件

  系统随即创建一个新的 CGA 文件，并在 CGA 编辑器窗口中将其打开。 除了含有某些标题信息外，该文件为空。

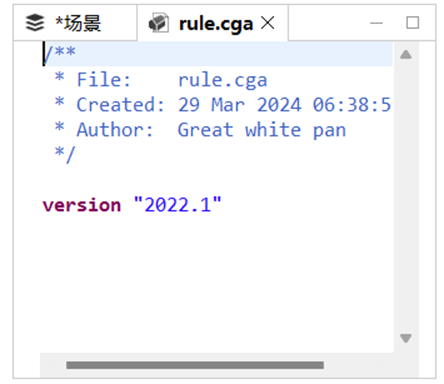

图 2 CGA编辑器窗口

  CityEngine 可将注记 @StartRule识别为初始规则，因此在将规则文件分配给初始形状时无需手动指定初始规则。
  Lot规则会将初始形状拉伸到一个高度，该高度将由您之前定义的两个属性的值之间的随机选择值进行定义。

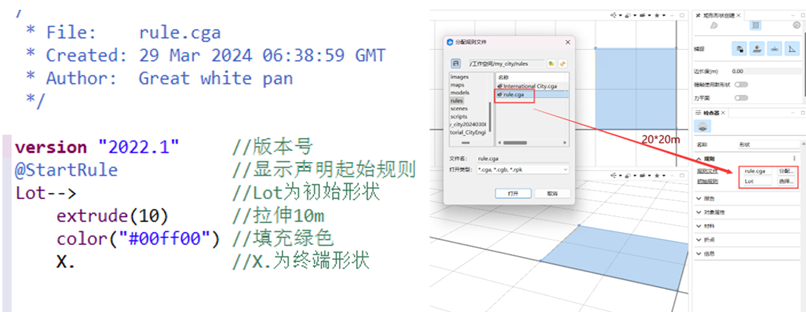

图 3 分配规则文件

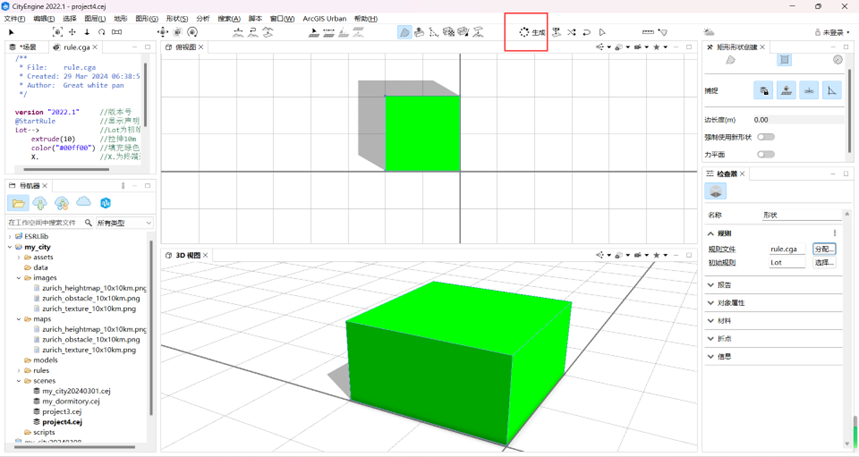

图 4 生成模型

2.CGA注释符

  CGA注释符的三种表达方式：行注释、段落注释、行内注释

（1）行注释

  CGA提供了两种注释符来进行行注释。一种是采用C语言的“//”注释符，另一种是采用Python语言的“#”注释符。

（2）段落注释

  CGA采用C语言的“/…/”注释符为段落提供注释。

（3）行内注释

  CGA允许在代码行内提供注释，同样采用C语言的“/…/”注释符标志。

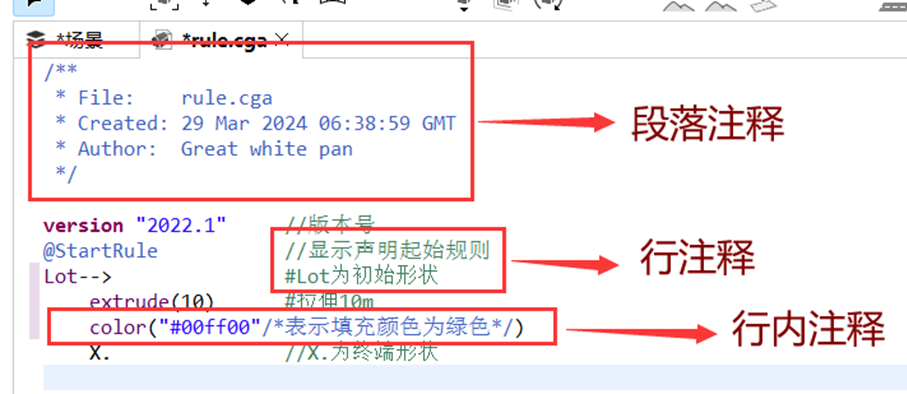

图 5 CGA注释符

基本规则

定义属性：使用attr关键字定义属性，例如attr height = 250定义了一个名为height的属性，值为250。
拉伸：使用extrude函数将几何体拉伸到指定高度，可以通过指定高度参数或指定世界坐标轴和高度参数来进行拉伸。
面分割：使用comp(f)函数对面进行分割，可以指定不同的面和对应的分割规则。
边分割：使用comp(e)函数对边进行分割，可以指定不同的边和对应的分割规则。
点分割：使用comp(v)函数对点进行分割，可以指定不同的点和对应的分割规则。
颜色：使用color函数设置颜色，可以通过RGB值或十六进制值来指定颜色。
