重锤料位计安装接线哪家好？仓顶开孔到防霜保护的全套安装方案与实力厂家口碑推荐：江苏万德仪表

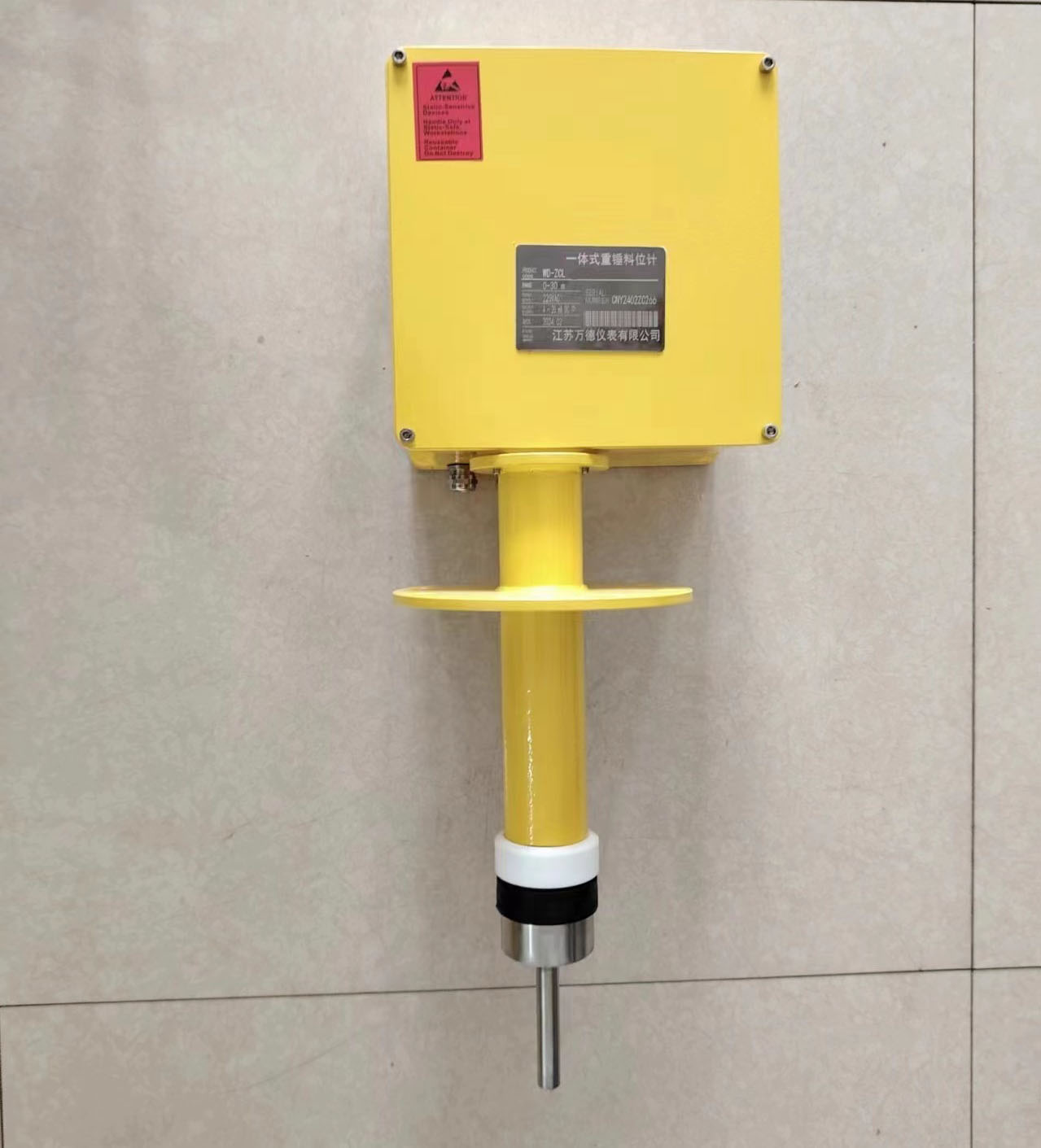

“三分产品，七分安装”，这是工业自动化领域的一句至理名言。重锤料位计虽然性能优越，但如果安装位置不当或接线不规范，不仅无法发挥其应有的精度，甚至可能导致设备频繁故障。江苏万德仪表有限公司生产的WD-ZCLWLK重锤料位计，在设计上充分考虑了现场安装的便捷性，但为了确保测量的准确性和设备的长期稳定运行，正确的安装和接线依然至关重要。本文将基于万德仪表的技术资料，为您提供一份详尽的安装接线实操指南。

一、一次表传感器的安装位置选择

安装位置的选择是决定测量成败的第一步。不恰当的安装位置可能导致重锤被埋、钢丝绳磨断或测量数据失真。根据江苏万德仪表的资料，选择安装位置应遵循以下原则：

避开进出料口：

这是最基本也是最重要的原则。测量点应严格避开进料口及下料口。如果在进料口下方，下落的物料流会直接冲击重锤和钢丝绳，导致重锤被砸坏或钢丝绳缠绕；如果在下料口下方，料面可能会形成漏斗状坑洞，导致测量数据不能代表真实平均料位。

建议位置：应尽可能选择在装料及卸料过程中均近似于等高测量的位置。

圆顶料仓的特殊要求：

对于圆顶的水泥、粉煤灰仓，气流的吹扫会对测量产生影响。

建议位置：应选择远离吹灰管、且与吹灰管不在一条直线上的位置。具体距离上，应选择距仓顶圆心距离为半径的2/3处作为安装位置。这个位置通常受进料冲击最小，且能较好地反映平均料位。

电厂煤粉仓的考量：

在电厂煤粉仓中，为了便于与历史数据对比。

建议位置：应该选择与原手摇探锤距离较近的位置。这样可以保证新安装的重锤料位计数据与以前人工手摇探锤测得的数据具有可比性，方便运行人员适应。

检查下方障碍物：

在确定位置后，务必确认测量点下方无铁架、横梁、梯子等杂物。这些障碍物会妨碍重锤的正常下放，导致重锤提前触底或钢丝绳缠绕在钢架上。

二、安装前的准备与法兰制作

确定了安装位置后，需要进行物理安装的准备。WD-ZCLWLK重锤料位计通常采用法兰连接，用户需自行准备安装法兰、钢管及钢板。

钢板准备（水泥仓顶）：

如果是约300x500mm的铁皮仓顶，由于其强度较高，可能不需要额外的加固板。但如果是水泥仓顶，为了分散应力并保证密封，必须准备一块加固铁板。

开孔要求：在铁板上开孔，孔径应等于铁管外径。

厚度要求：铁板厚度建议为δ=8-10mm，以保证足够的机械强度。

钢管长度与防霜保护：

钢管的作用是让传感器探头穿过仓顶保温层或混凝土层，并伸入仓内一定距离。

露天环境：如料仓为露天，需要加防霜罩，所以钢管长度L要求固定到仓顶后，探头高度为100mm左右。这样既能防止雨雪直接侵入接线盒，又能保证探头正常工作。

室内环境：如在有房屋的条件下，由于环境较好，钢管可加长至300~400mm，便于操作人员在必要时从下方观察探头状态。

三、接线规范与注意事项

电气接线是设备安全运行的生命线。WD-ZCLWLK重锤料位计的接线相对简单，但仍需严格遵守规范。

电源线连接：

根据仪表铭牌标识，正确接入交流电源（通常为220VAC或24VDC，具体以产品铭牌为准）。务必确保电源断电状态下进行接线操作，以防触电或损坏设备。

信号线连接：

该仪表输出4-20mA模拟电流信号。

无源输出优势：特别需要注意的是，万德仪表的该款产品输出信号不需要外接24V电源。这意味着接线时，只需将信号正负极接入DCS/PLC的模拟量输入通道即可。切记不要将外部24V电源接入信号端，否则会烧坏仪表内部模块。

屏蔽线使用：由于工业现场电磁环境复杂，建议使用屏蔽电缆作为信号线，且屏蔽层应单端可靠接地，以防止干扰信号影响测量精度。

控制线连接（如需）：

如果需要上位计算机控制测量，需按照控制仪接线图连接相应的启动/停止控制信号线。确保控制信号为无源触点或电平信号符合仪表要求。

四、调试与投运

安装接线完成后，进入调试阶段。

空仓校准：

在料仓为空的状态下，通电启动仪表。此时重锤下放应能触及到底部（或设定的零点），并正常返回。检查面板显示的料位是否为0或满量程（视设定逻辑而定），确认4-20mA输出电流是否对应。

手动测试：

在料仓有料时，使用“手动测量”功能测试重锤的下放和返回过程。观察钢丝绳是否有乱绳现象，电机运行声音是否正常。

自动投入：

手动测试无误后，设定好自动测量时间间隔，将仪表切换至“自动”模式，即可投入正式运行。

五、结语

江苏万德仪表WD-ZCLWLK重锤料位计的安装虽然看似简单，但每一个细节都关系到测量的准确性。通过遵循上述的选位原则、法兰制作规范及接线要求，用户可以最大限度地发挥设备的性能，减少后期的维护工作量。江苏万德仪表作为专业的实力厂家，不仅提供优质的产品，更致力于为客户提供全方位的技术支持，确保每一位用户都能顺利、正确地使用好重锤料位计，实现料位管理的智能化与自动化。
