HDLBits(4)——15-19

第十六题：给定一个8bit输入向量，将其反向输出。

下面是一个笨方法。

assign {x[0],x[1],x[2]……,x[7]} = in;

若是数据有1024bit，需要使用循环。

for（i=0；i<8;i=i+1）
    out[i]=in[8-i-1];

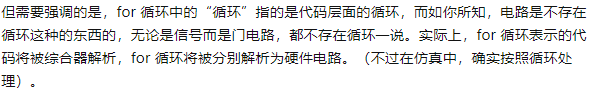

这里出现了生成块的概念，看了讲解，还是看不懂。

在以后的使用过程中多体会区别吧。

generate
    genvar i;
    for (i=0; i<8; i = i+1) begin: my_block_name
        assign out[i] = in[8-i-1];
    end
endgenerate



第十七题：Replication operator（重复操作符）

第十八题：More Replication

module top_module (
    input a, b, c, d, e,
    output [24:0] out );//

    // The output is XNOR of two vectors created by
    // concatenating and replicating the five inputs.
    // assign out = ~{ ... } ^ { ... };
    assign out = ~{{5{a}},{5{b}},{5{c}},{5{d}},{5{e}}} ^ {{5{a,b,c,d,e}}};
endmodule



第十九题：modules

在一个模块中可以例化下一级的模块，这就形成了层级的概念（hierarchy）。

时刻记住，在例化过程中，出现在前面的是本模块的接口(即例化模块)

module top_module ( input a, input b, output out );
        mod_a U_mod_a(
          .in1(a)
        , .in2(b)
        , .out(out));
    //mod_a U_mod_a(a, .b, out); //使用按照端口顺序的方式 声明信号连接
endmodule

注意写法，引用原答主：

至于逗号放在前面还是放在后面，那倒无所谓。但我看过 NVIDIA 的开源代码将逗号放在前面之后，觉得这样挺好的，故也就这么写了。
