vSphere ESXI 创建和管理虚拟网络

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　作者：尹正杰

版权声明：原创作品，谢绝转载！否则将追究法律责任。

目录

• 一.ESXI网络相关术语
  • 1.架构图
  • 2.vSphere Standard Switch（vSwtich，vSS）
  • 3.vNetwork Distributed Switch（vDS）
  • 4.Physical NICs
  • 5.Port/Port Group
  • 6.Virtual Machine Port Group（工作在二层）
  • 7.VMKernel Port（vmknic，工作在三层）
  • 8.Uplinks
  • 9.Virtual LAN(VLAN)
  • 10.Trunk Port（Trunking）
  • 11.Network Interface Card Team（网卡绑定）
  • 12.VMXNET Adapter
  • 13.VMXNET 2 Adapter
  • 14.VMXNET 3 Adapter
  • 15.E1000 Adapter
  • 16.E1000e Adapter
• 二.创建虚拟交换机及端口组
  • 1.创建虚拟交换机
    • 1.1 创建虚拟机交换机
    • 1.2 虚拟交换机创建完成
  • 2.创建端口组
    • 2.1 创建端口组
    • 2.2 端口组创建完成
• 三.客户机指定端口组连通性测试
  • 1.客户机添加网卡
    • 1.1 进入虚拟机编辑界面
    • 1.2 添加网络设备器并指定端口组
    • 1.3 将两台虚拟机都添加到同一个端口组
  • 2.客户机测试连通性
    • 2.1 Ubuntu客户机网卡配置
    • 2.2 centos客户机网卡配置
    • 2.3 ping测试
  • 3.查看网络和虚拟交换机详细信息
    • 3.1 查看端口组列表
    • 3.2 查看某个端口组的详细信息
    • 3.3 查看虚拟交换机

一.ESXI网络相关术语

1.架构图

2.vSphere Standard Switch（vSwtich，vSS）

一种基于软件的交换机，驻留在Vmkernel（Hypervisor=OS）中，为虚拟机提供流量管理。

用户必须在每个ESXI主机上独立管理vSphere标准交换机，术语vSwitch也指vSphere Standard Switch(VSS)。

简而言之，vSS主要为单台主机配置虚拟机交换机。

3.vNetwork Distributed Switch（vDS）

一种基于软件的交换机，驻留在Vmkernel中，为虚拟机和Vmkernel提供流量管理。

vSphere分布式交换机由vSphere  data Center(vCenter)内的ESXI主机和集群进行分片和管理。

vSphere Distributed Switch 简称为"VDS" 或者"distributed switch"。

vDS是vCenter创建的分布式交换机，最多支持2000个ESXI主机，但需要企业许可证。

4.Physical NICs

ESXI服务器中有可用的物理网络接口卡。

这些物理NIC连接到物理网络基础设施，另一方面，它们是标准或分布式vSwtiches的上行链路。

5.Port/Port Group

vSphere Standard或分布式交换机上的逻辑对象，为VMkernel或虚拟机提供专用服务。

虚拟交换机可以包含VMkernel端口或虚拟机端口组。在vSphere分布式交换机上，这些称为分布式端口组。

6.Virtual Machine Port Group（工作在二层）

一组共享公共配置的虚拟交换机端口，允许虚拟机访问在同一端口组或可访问的PVLAN或物理网络上配置的其他虚拟机。

7.VMKernel Port（vmknic，工作在三层）

一种专门的虚拟交换机端口类型，配置了IP地址，以允许管理程序管理流量、vMotion、VMware vSAN、iSCSI存储、网络文件系统（NFS）存储、vSphere复制和vSphere容错（FT）日志记录。

VMkernel端口也为VMware NSX网络虚拟化和安全平台使用的VXLAN中继端点（vTEP）创建。这些VMkernel端口是使用VXLAN TCP/IP堆栈创建的，而不是使用默认堆栈。

8.Uplinks

正如物理交换机必须连接到其他交换机才能在网络上通信一样，vSwtiches必须连接到ESXI主机的物理NIC作为上行链路，才能与网络的其他部分通信。

9.Virtual LAN(VLAN)

在虚拟或物理交换机上配置的逻辑局域网，通过将流量仅传输到为特定VLAN配置的端口，提供高效的流量分段、广播控制、安全性和高效的带宽利用率。

10.Trunk Port（Trunking）

物理交换机上的一个端口，它监听并知道如何传递多个VLAN的流量。它通过维护通过中继端口传输到连接设备的流量的802.1q VLAN标签来实现这一点。

Trank端口通常用于交换机到交换机的连接，以允许VLAN在交换机之间自由传递。虚拟交换机支持VLAN，并且使用VLAN trunks 使VLAN能够自由地进入虚拟交换机。

11.Network Interface Card Team（网卡绑定）

物理网络接口卡（NIC）的聚合，以形成单个逻辑通信信道。不同类型的NIC团队提供不同级别的流量负载平衡和容错。

12.VMXNET Adapter

在客户操作系统（guest OS）内运行的虚拟化网络适配器。VMXNET适配器针对虚拟机中的性能进行了优化。

需要在客户操作系统中安装VMware Tools以提供VMXNET驱动程序。VMXNET适配器有时被称为半虚拟化驱动程序。

13.VMXNET 2 Adapter

VMXNET 2适配器基于VMXNET适配器，但提供了一些现代网络上常用的高性能功能，如巨型帧和硬件卸载。

需要在客户操作系统中安装VMware Tools以提供VMXNET驱动程序。

14.VMXNET 3 Adapter

VMXNET 3适配器是下一代半虚拟化NIC，专为性能而设计，与VMXNET或VMXNET 2无关。

它提供了VMXNET 2中可用的所有功能，并添加了一些新功能，如IPv6卸载和MSI/MSI-X中断传递。

VMXNET 3需要虚拟机硬件版本7或更高版本以及客户操作系统中安装的VMware Tools来提供VMXNET驱动程序。

15.E1000 Adapter

模拟Intel 82545EM千兆网络适配器的虚拟化网络适配器。通常，客户操作系统提供内置驱动程序。

16.E1000e Adapter

模拟Intel 82574千兆网络适配器的虚拟化网络适配器。E1000e需要虚拟机硬件版本8或更高版本。

E1000e适配器适用于Windows 8和更新的操作系统，不适用于Linux。

二.创建虚拟交换机及端口组

1.创建虚拟交换机

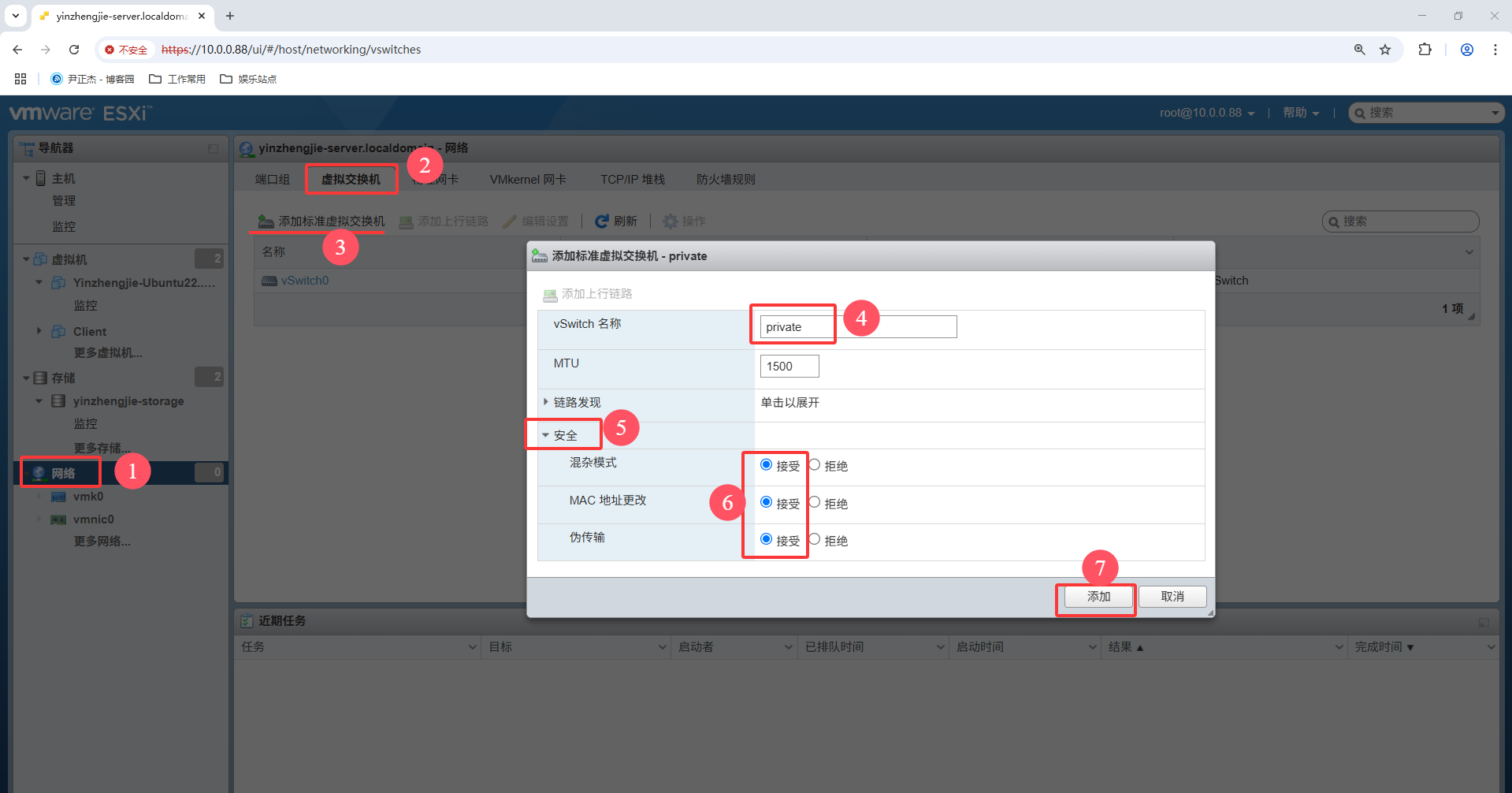

1.1 创建虚拟机交换机

如上图所示，我们创建一个虚拟机交换机，名称可以自定义，此处我定义的名称为: private

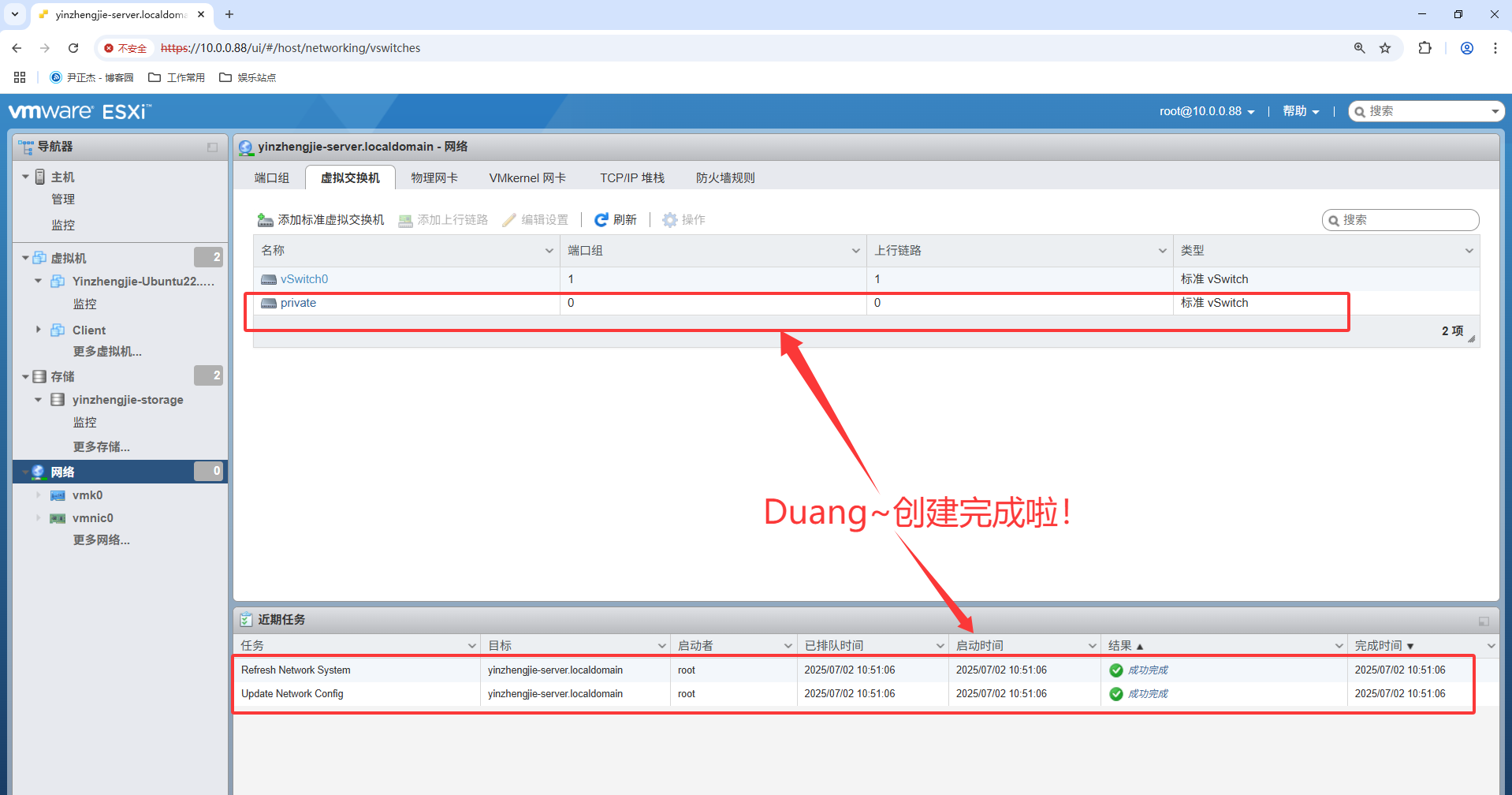

1.2 虚拟交换机创建完成

如上图所示，我们成功创建了虚拟机交换机，创建成功时会记录创建的时间。

2.创建端口组

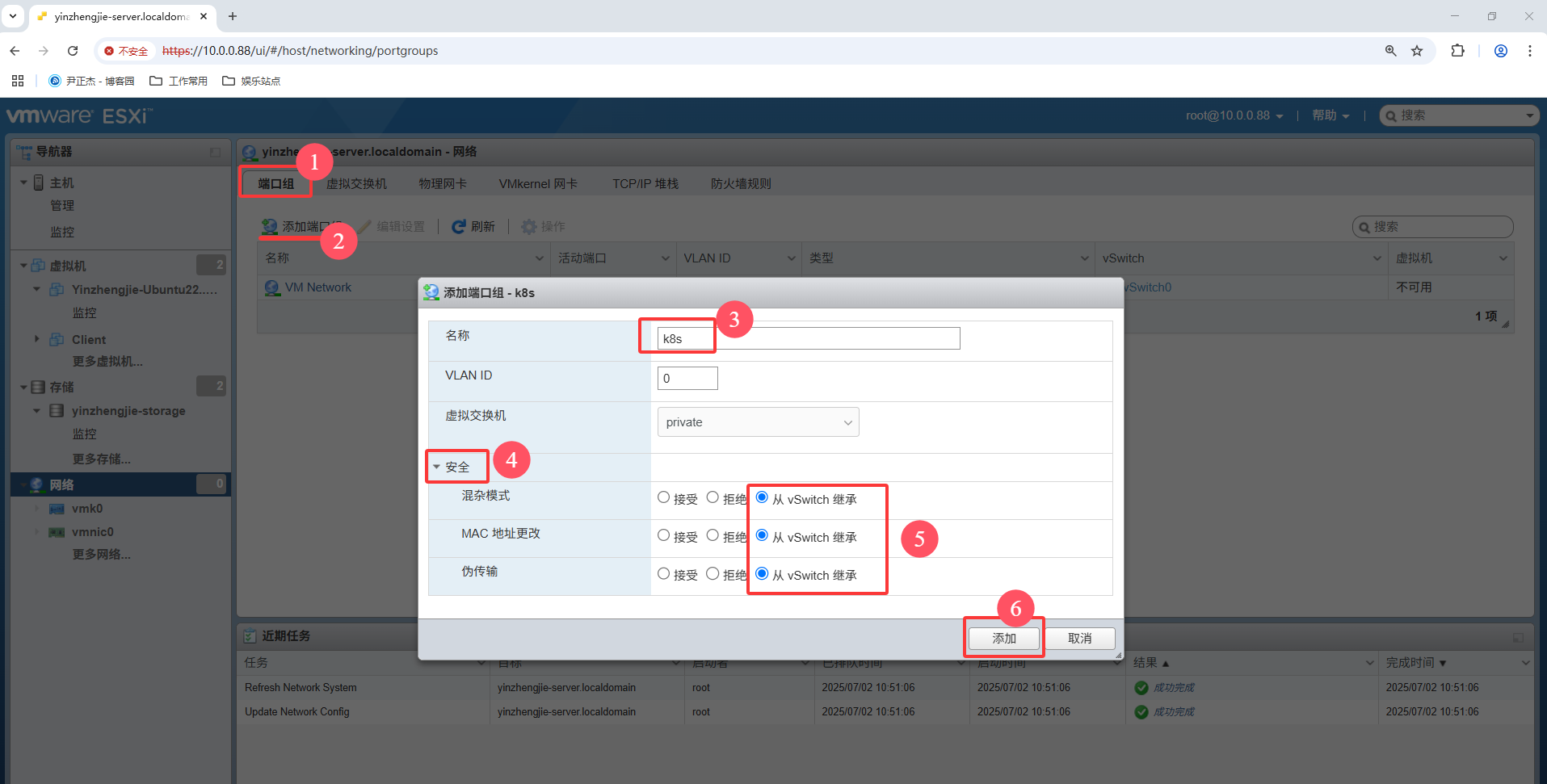

2.1 创建端口组

如上图所示，我们按步骤创建端口组。

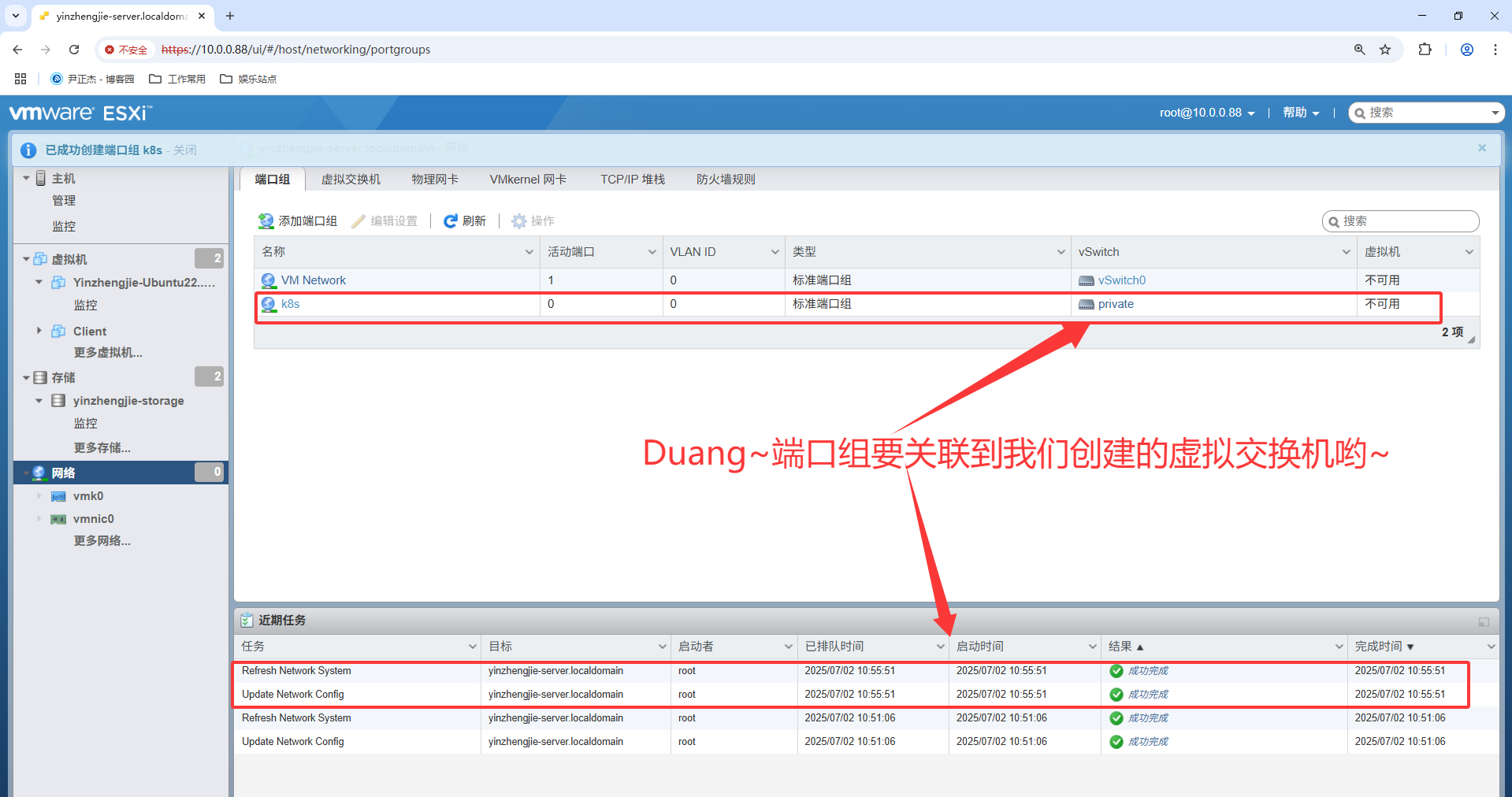

2.2 端口组创建完成

如上图所示，将端口组关联到对应的虚拟交换机完成。

三.客户机指定端口组连通性测试

1.客户机添加网卡

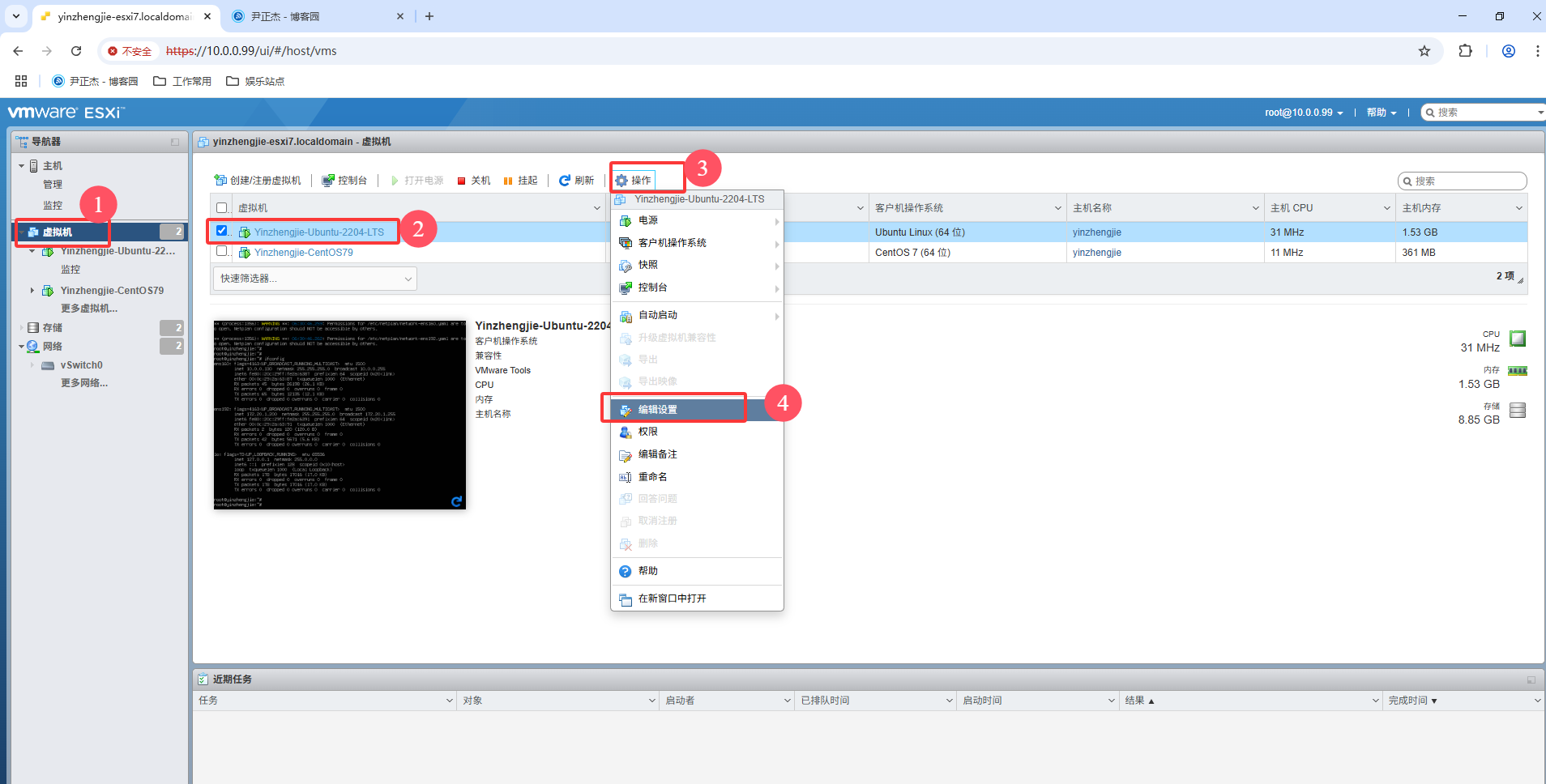

1.1 进入虚拟机编辑界面

如上图所示，按照步骤进入到虚拟机的编辑界面。

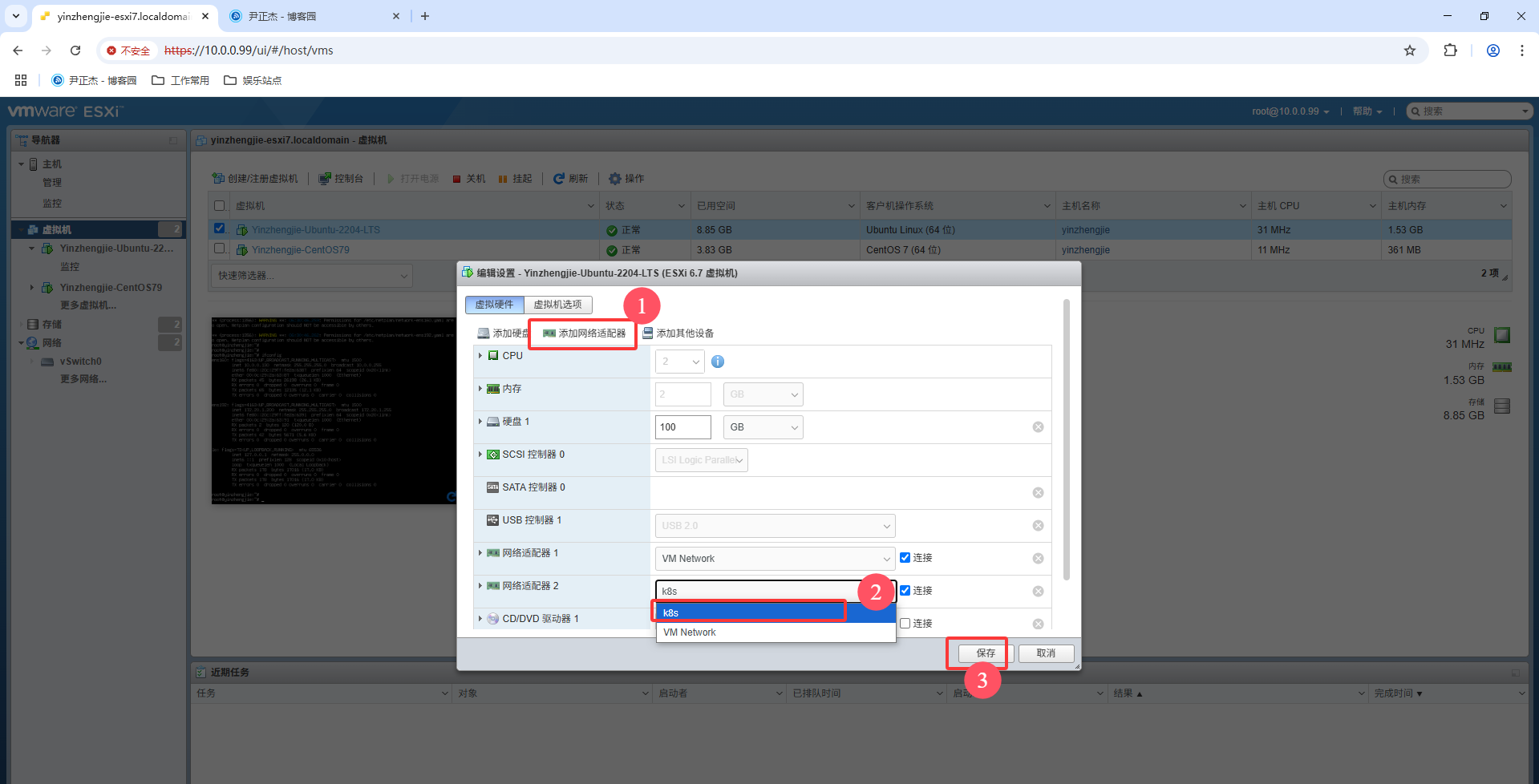

1.2 添加网络设备器并指定端口组

如上图所示，为虚拟机添加网卡并为该网卡指定咱们的端口组。

1.3 将两台虚拟机都添加到同一个端口组

如上图所示，我们将2台虚拟机都添加到同一个端口组中用来测试网络的连通性。

2.客户机测试连通性

2.1 Ubuntu客户机网卡配置

root@yinzhengjie:~# cat /etc/os-release
PRETTY_NAME="Ubuntu 22.04.3 LTS"
NAME="Ubuntu"
VERSION_ID="22.04"
VERSION="22.04.3 LTS (Jammy Jellyfish)"
VERSION_CODENAME=jammy
ID=ubuntu
ID_LIKE=debian
HOME_URL="https://www.ubuntu.com/"
SUPPORT_URL="https://help.ubuntu.com/"
BUG_REPORT_URL="https://bugs.launchpad.net/ubuntu/"
PRIVACY_POLICY_URL="https://www.ubuntu.com/legal/terms-and-policies/privacy-policy"
UBUNTU_CODENAME=jammy
blog="https://www.cnblogs.com/yinzhengjie"
root@yinzhengjie:~#
root@yinzhengjie:~# cat  /etc/netplan/network-ens160.yaml
network:
  version: 2
  renderer: networkd
  ethernets:
    ens160:
      addresses:
        - 10.0.0.130/24
      routes:
        - to: default
          via: 10.0.0.254
      nameservers:
        addresses:
          - 223.5.5.5
          - 223.6.6.6
root@yinzhengjie:~#
root@yinzhengjie:~# cat  /etc/netplan/network-ens192.yaml
network:
  version: 2
  renderer: networkd
  ethernets:
    ens192:
      addresses:
        - 172.20.1.200/24
root@yinzhengjie:~#

2.2 centos客户机网卡配置

[root@yinzhengjie ~]# cat /etc/os-release
NAME="CentOS Linux"
VERSION="7 (Core)"
ID="centos"
ID_LIKE="rhel fedora"
VERSION_ID="7"
PRETTY_NAME="CentOS Linux 7 (Core)"
ANSI_COLOR="0;31"
CPE_NAME="cpe:/o:centos:centos:7"
HOME_URL="https://www.centos.org/"
BUG_REPORT_URL="https://bugs.centos.org/"
blog="https://www.cnblogs.com/yinzhengjie"
CENTOS_MANTISBT_PROJECT="CentOS-7"
CENTOS_MANTISBT_PROJECT_VERSION="7"
REDHAT_SUPPORT_PRODUCT="centos"
REDHAT_SUPPORT_PRODUCT_VERSION="7"

[root@yinzhengjie ~]#
[root@yinzhengjie ~]# cat /etc/sysconfig/network-scripts/ifcfg-ens192
TYPE="Ethernet"
PROXY_METHOD="none"
BROWSER_ONLY="no"
BOOTPROTO="dhcp"
DEFROUTE="yes"
IPV4_FAILURE_FATAL="no"
IPV6INIT="yes"
IPV6_AUTOCONF="yes"
IPV6_DEFROUTE="yes"
IPV6_FAILURE_FATAL="no"
IPV6_ADDR_GEN_MODE="stable-privacy"
NAME="ens192"
UUID="d6033976-afe7-4446-9ff9-3deb4ccf6583"
DEVICE="ens192"
ONBOOT="yes"
[root@yinzhengjie ~]#
[root@yinzhengjie ~]# cat /etc/sysconfig/network-scripts/ifcfg-ens224
TYPE="Ethernet"
BOOTPROTO="static"
NAME="ens224"
DEVICE="ens224"
ONBOOT="yes"
IPADDR=172.20.1.100
NETWORK=255.255.255.0
GATEWAY=172.20.1.254
[root@yinzhengjie ~]#

2.3 ping测试

如上图所示，我们发现两台不同的虚拟机之间是可以正常ping通啦~

3.查看网络和虚拟交换机详细信息

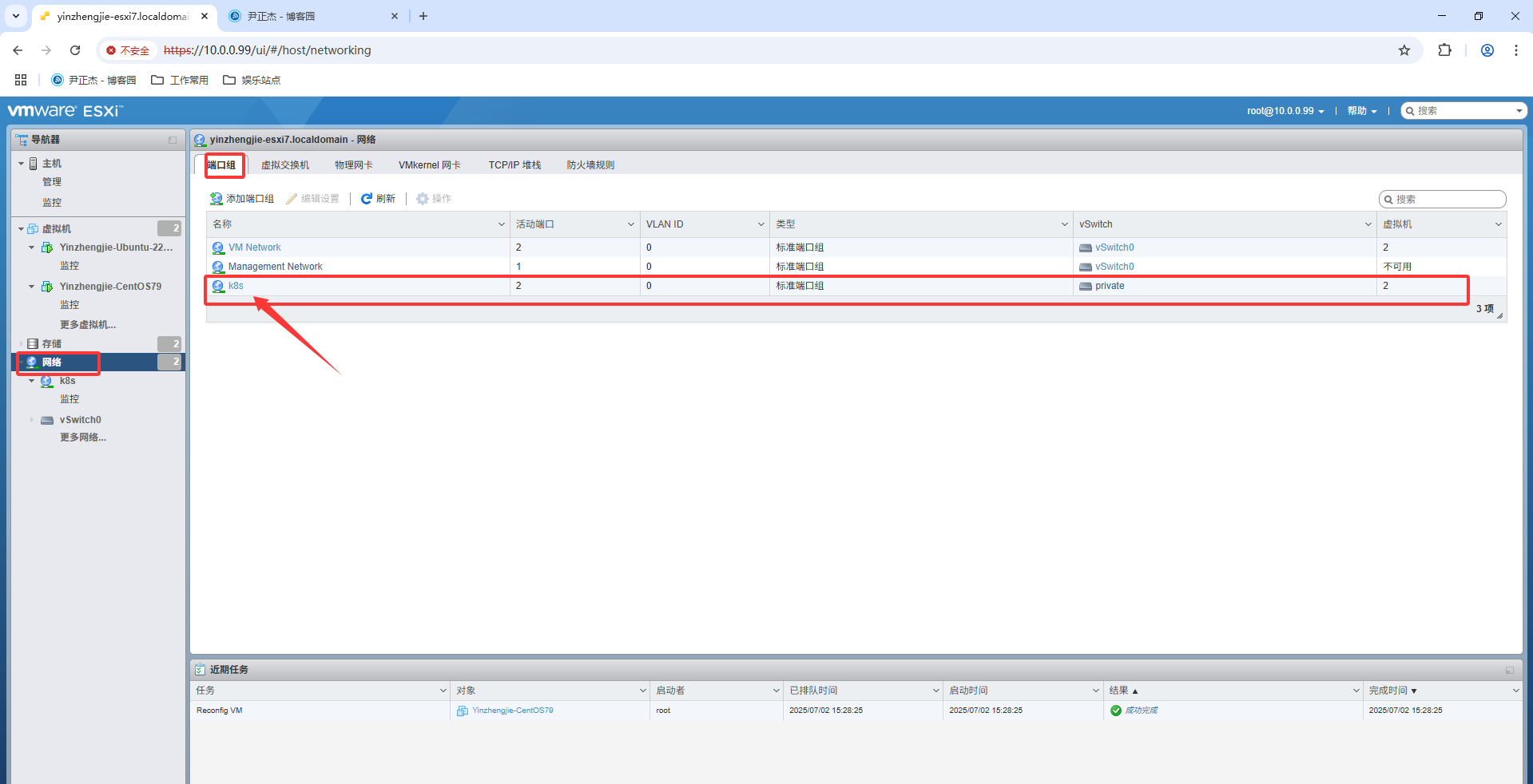

3.1 查看端口组列表

如上图所示，我们可以点击"k8s"以查看端口组的详细信息。

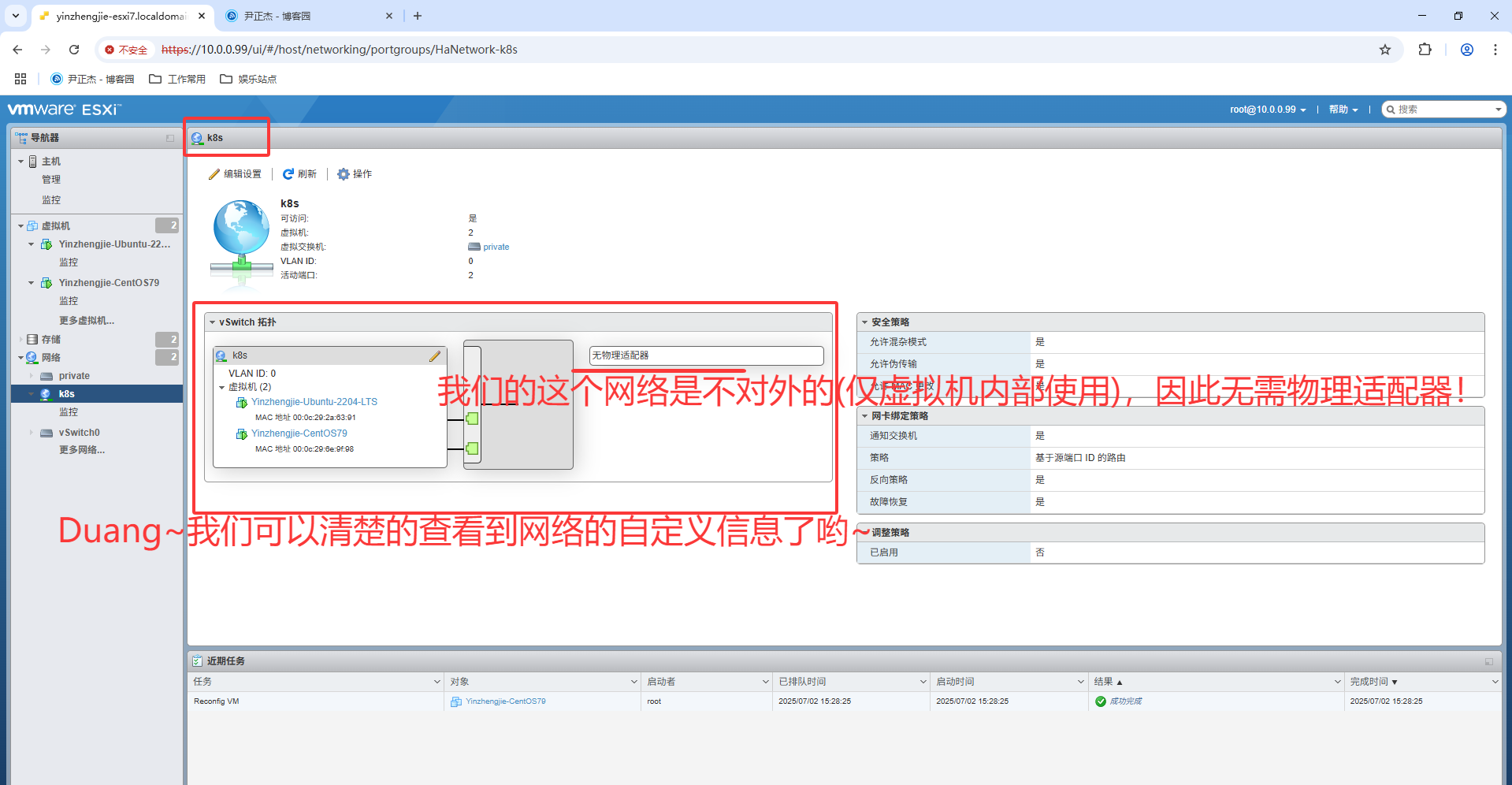

3.2 查看某个端口组的详细信息

如上图所示，我们的网络并没有绑定物理适配器，因为我们的网络仅用于客户机内部使用，因此也无需链接网卡。

通过本页面可以直接跳转到虚拟机页面或者虚拟交换机(vSwitchs)页面。

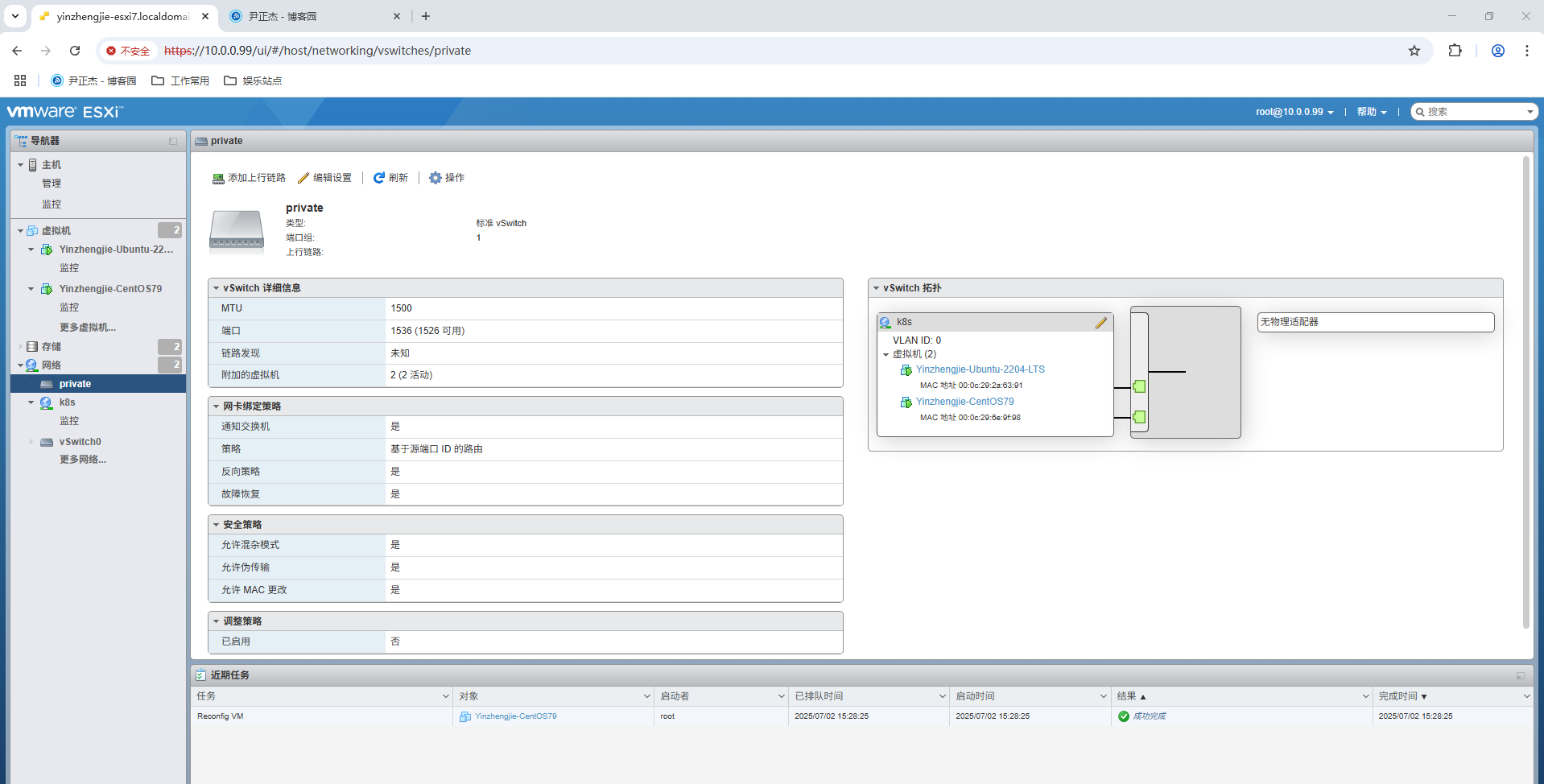

3.3 查看虚拟交换机

如上图所示，我们可以看到虚拟交换机的信息，也可以看到vSwitch的拓扑图，可以直接跳转到虚拟机页面。
