一种CAN接口电路的隔离方案

原链接【来自B站】：【具有EMC防护的隔离CAN通讯电路的布局布线-哔哩哔哩】

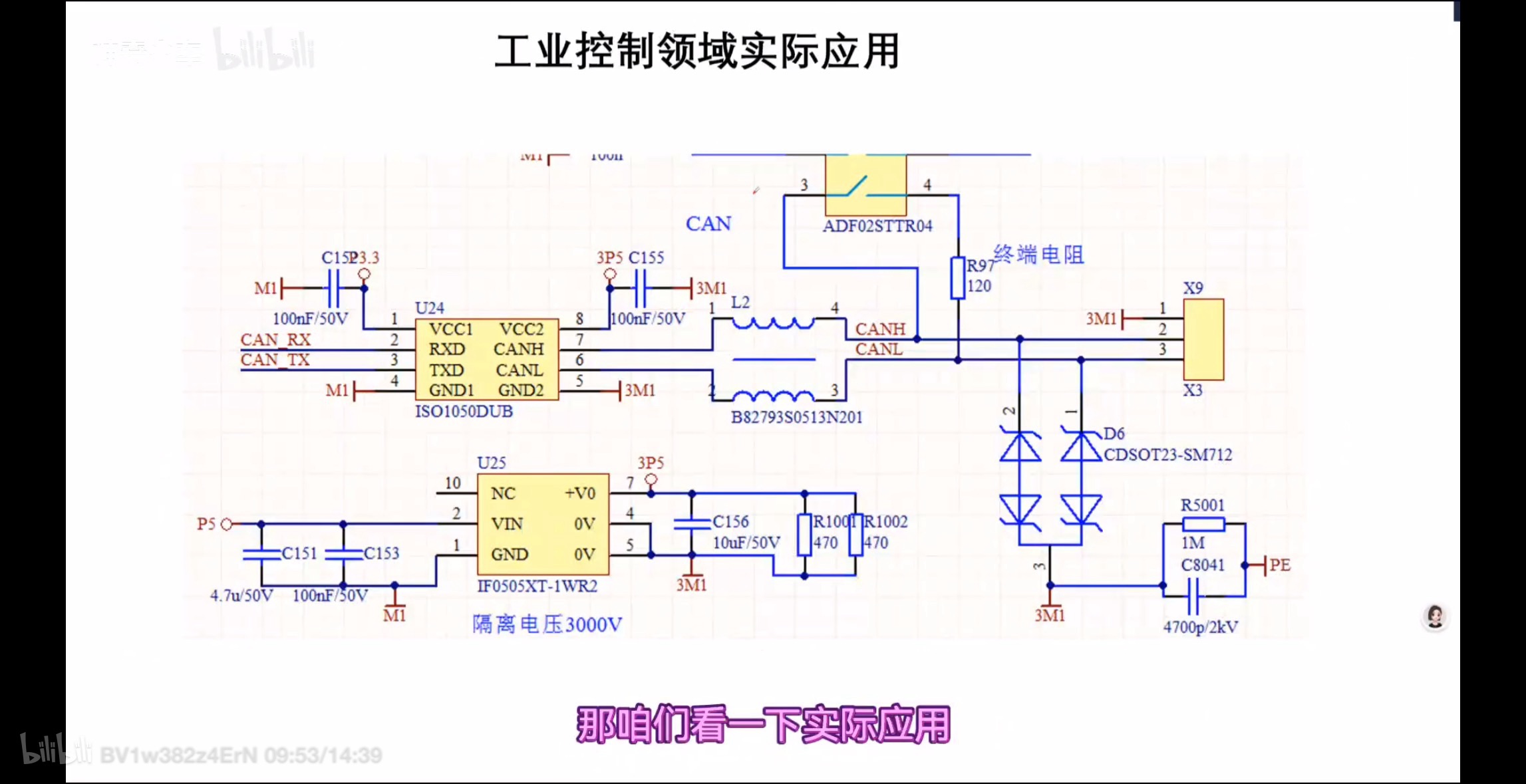

• 采用隔离CAN与隔离电源，对接口电路和MCU逻辑控制电路进行隔离。
• 使用TVS管提高浪涌、ESD、EFT等级。
• 使用阻容释放ESD等测试导致的电荷累积。
• 可以通过在接口进入后加入气体放电管提高耐电压的等级
• 可以通过在接口进入后加入自恢复电阻提高耐电流的等级
• 可以通过在接口进入后加入脉冲抑制电阻提高承受瞬间大功率脉冲的等级

CAN-> 气体放电管 -> TVS -> FUSE -> 脉冲抑制电阻 -> 共模滤波器 -> 隔离CAN收发器
