apb_uart_uvm_env

项目来源

https://github.com/Lampro-Mellon/apb-uart-uvm-env

DUT

接口

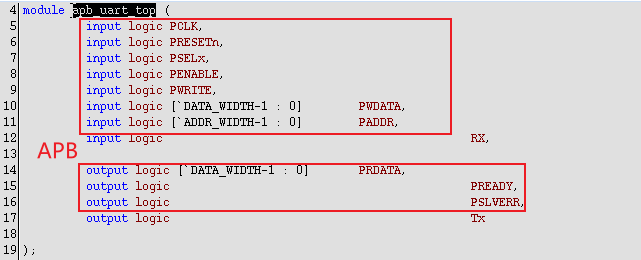

接口部分，框选为APB，负责寄存器读写，其余为uart。

寄存器

这些是DUT内部的寄存地址：

功能

配置地址为32'd16的寄存器，可启动一次串口数据发送，发送的数据内容与配置值一致；当DUT通过RX口接收到串口数据后，通过读32'd20寄存器，可获得接收的数据。

测试平台结构梳理

寄存器配置

由于整个DUT功能比较简单，未使用寄存器模型。寄存器配置动作封装在sequence内部：

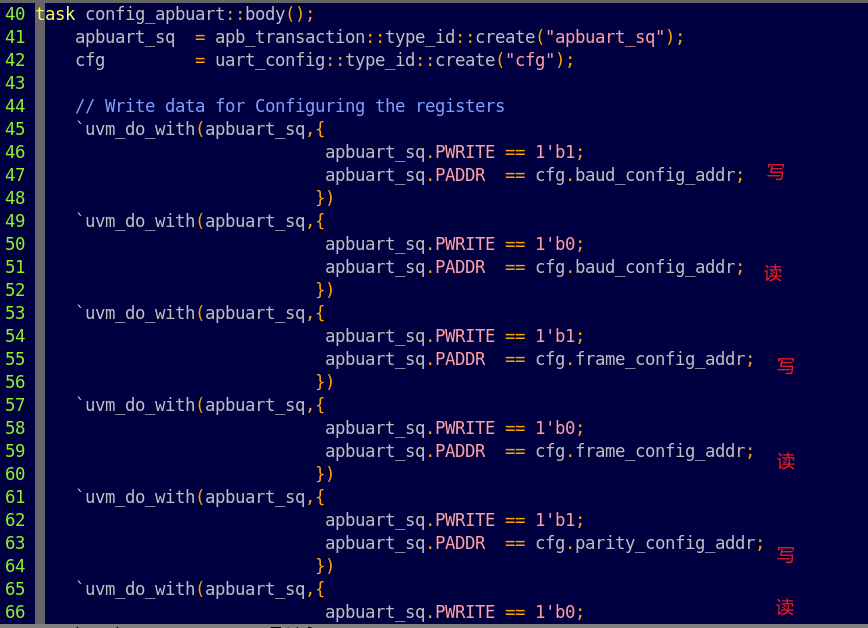

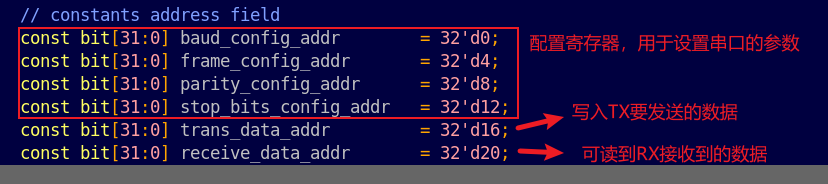

该seq中用到的参数是来自cfg的addr，这些addr在cfg中都是固定值（可见“接口-寄存器”处的图片）。至于wdata，则不通过seq传递，如下图：

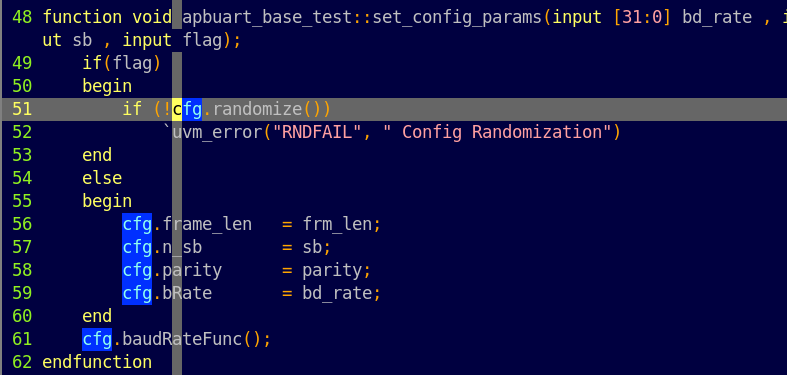

而这些wdata在base_test中被赋值：

sequence设计

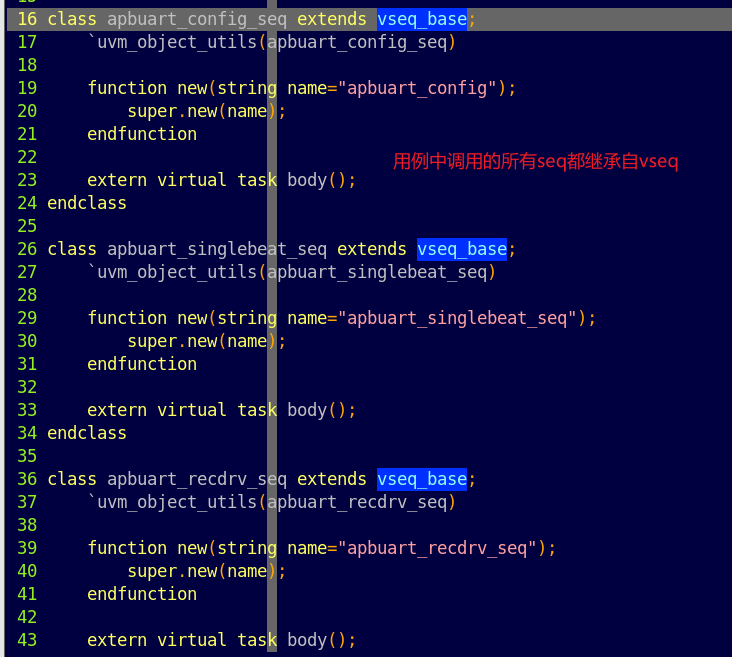

本项目采用vseq进行sequence设计：

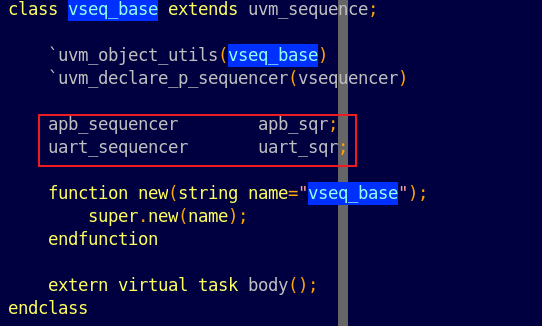

vseq中需要定义两个agent对应的sequence句柄。

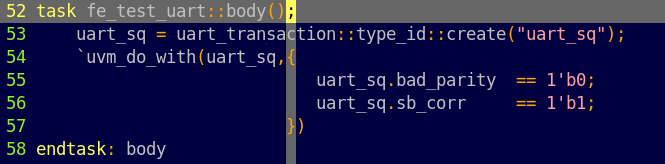

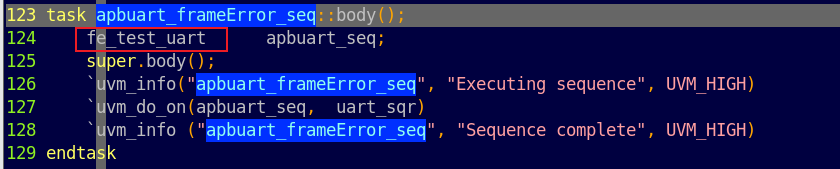

然后单独看一个seq的body函数(其他的seq都是同样的结构)：

该body函数中又会调用一个uart_sequence，以下为uart seq的定义：

除了body外没啥可看的，所以这里只放一张body的图。

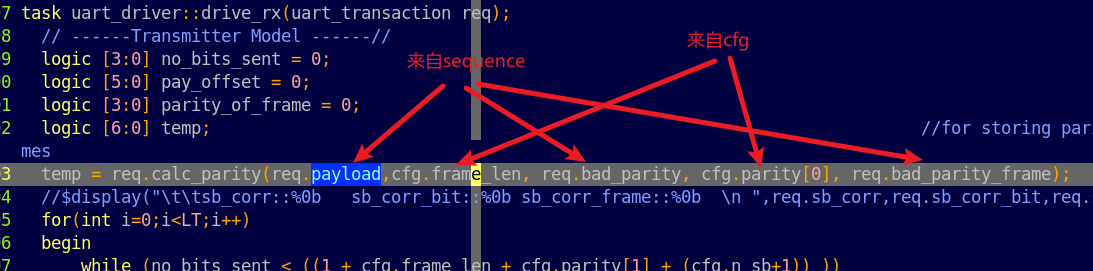

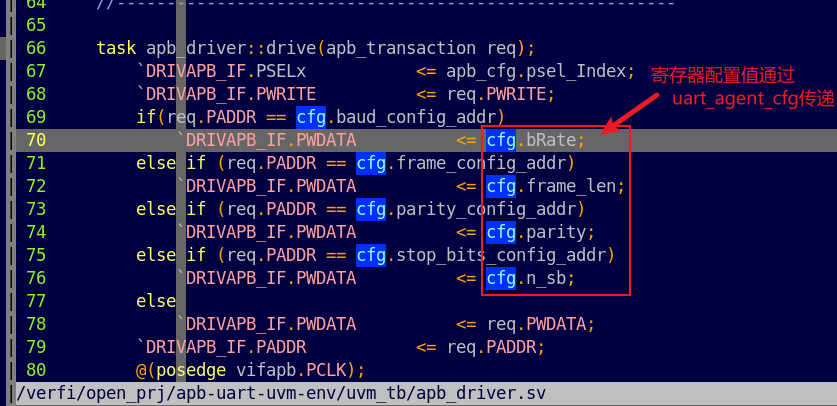

在driver收到seq后，除了依赖seq中的信息外，还依赖于从cfg中传递过来的参数：

至此，联想到一个问题，哪些参数适合放在cfg中，哪些适合放在sequence中？

agent cfg参数传递

测试平台中未使用env_cfg的设计，仅使用了各个agent的cfg进行参数传递。

通路构造

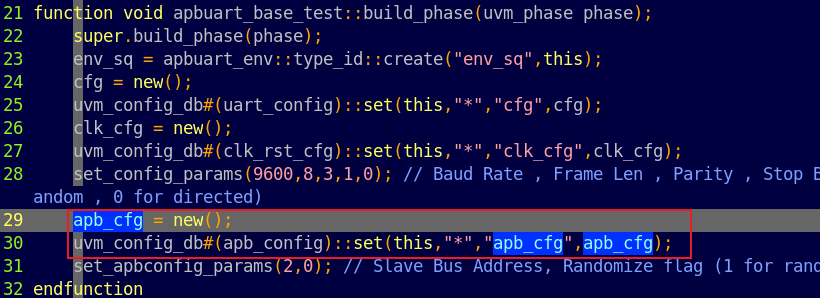

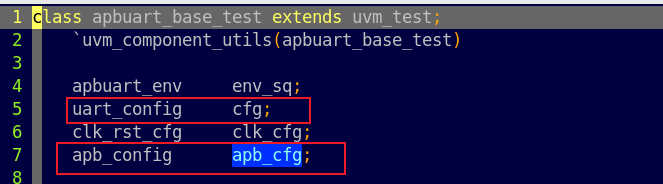

在base_test中定义并实例化各个agent cfg，然后以config set的方式传递给agent：

agent cfg参数修改

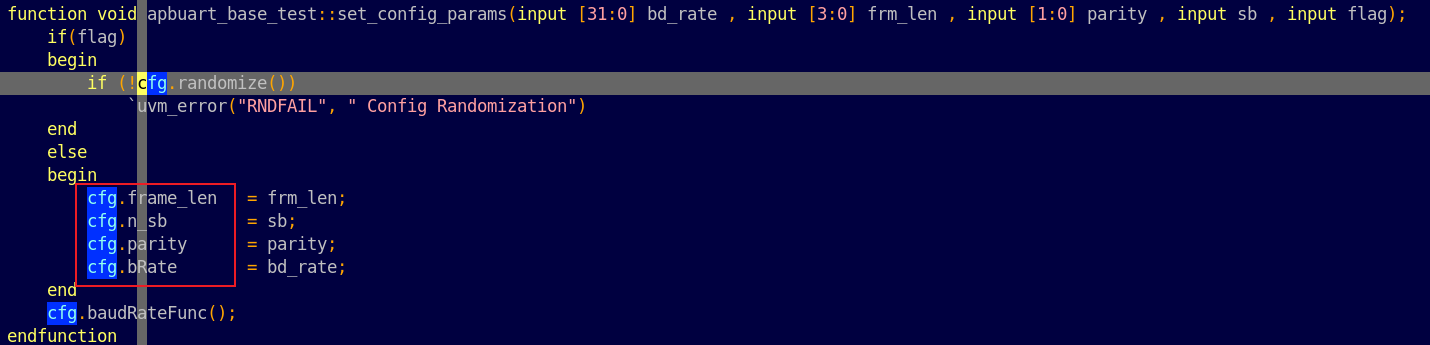

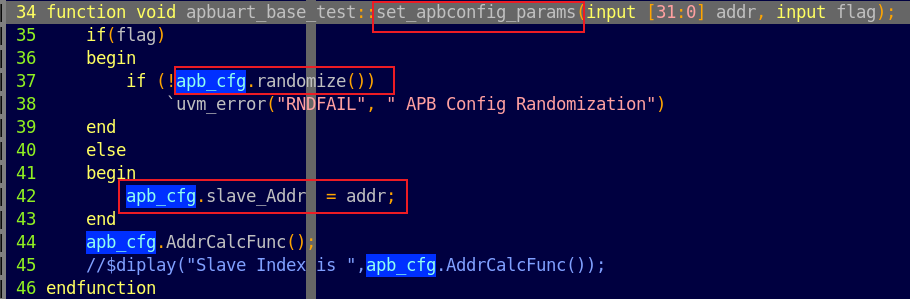

在用例中，调用如下函数，会对agent cfg进行修改：

uart cfg同理：

scoreboard设计

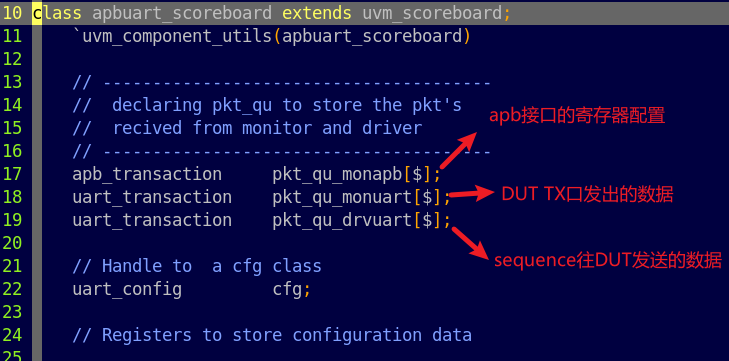

该项目未使用refm参考模型，而是把参考模型的工作放在scoreboard中去完成：因此未使用常规的通用化scoreboard设计，而是对scb进行了自定义。scb中有三个接口：

• 第一个接口用来对寄存器的读写通路进行比对，写入一个寄存器后，scb中会存储这个寄存器的值，当对它进行读取时，会将从dut中读到的值与刚才存储的值做比对；
• 第二个接口得到的数据来源于DUT TX口数据的采样，采样到的数据与配置值进行比对即可；
• 第三个接口得到的数据来源于DUT RX口所接收的数据，接收的数据与从32’d20寄存器读到的值进行比对。
