香橙派 RK3588 的 5 路 1080p 实时关键点检测

演示视频

https://www.bilibili.com/video/BV1yvN9zdE8F

常见场景

输入拉流 RTSP → 推理 → 输出 RTSP 流服务



要实现的具体功能

• 拉流 RTSP：用 ffmpeg 实现，解封装得到 H264，配置 RTSP over TCP 以确保传输稳定。
• 解码：通过 MPP 解码例程实现，解 H264 得到 NV12 图像。
• 预处理：

• 为减少 CPU 占用和提高帧率，优先使用 RGA 而非 OpenCV，实现图像放缩和 NV12 转 RGB。
• 采用 Letterbox 方式处理：宽高等比放缩，多余空间填充黑边并居中，需额外处理位移填充和坐标。
• RGA 使用注意事项：需查阅官方文档，避免 4G 内存报错、图像抖动等问题（如限定 RGA3 核、使用专门内存分配器）。
  • 推理：
• 多线程推理：为每个 NPU 核分配独立线程，轮流输入图像至 NPU 推理。
• 模型：使用官方例程中的 YOLOv8n-pose 模型，未做性能优化以方便对比。
  • 后处理：
• 例程包含 NMS 过滤和画框画点线功能（缺少打标签环节）。
• 直接在 NV12 图像上用 CPU 画框（减少 NV12 转 RGB 的耗时），理论上可换 RGA 画框，但 CPU 处理小像素点场景更快，需实测决定。
  • 画面拼接：将每路视频后处理的图像放缩并拼接，使用 RGA2（需 4G 内存分配器，因 RGA3 已高负载）。
  • 编码：通过 MPP 编码例程将 NV12 图像编码为 H264。
  • RTSP 流服务：使用开源项目rtsp_demo封装 H264 为 RTSP 流，支持外部拉流。



测试视频信息

• 分辨率：1080×1920 @30fps
• 码率：2793kbps
• 来源：B 站 UP 主 “麻辣纪子”



播放方式

在 PC 上使用 VLC 拉流 RTSP 地址。

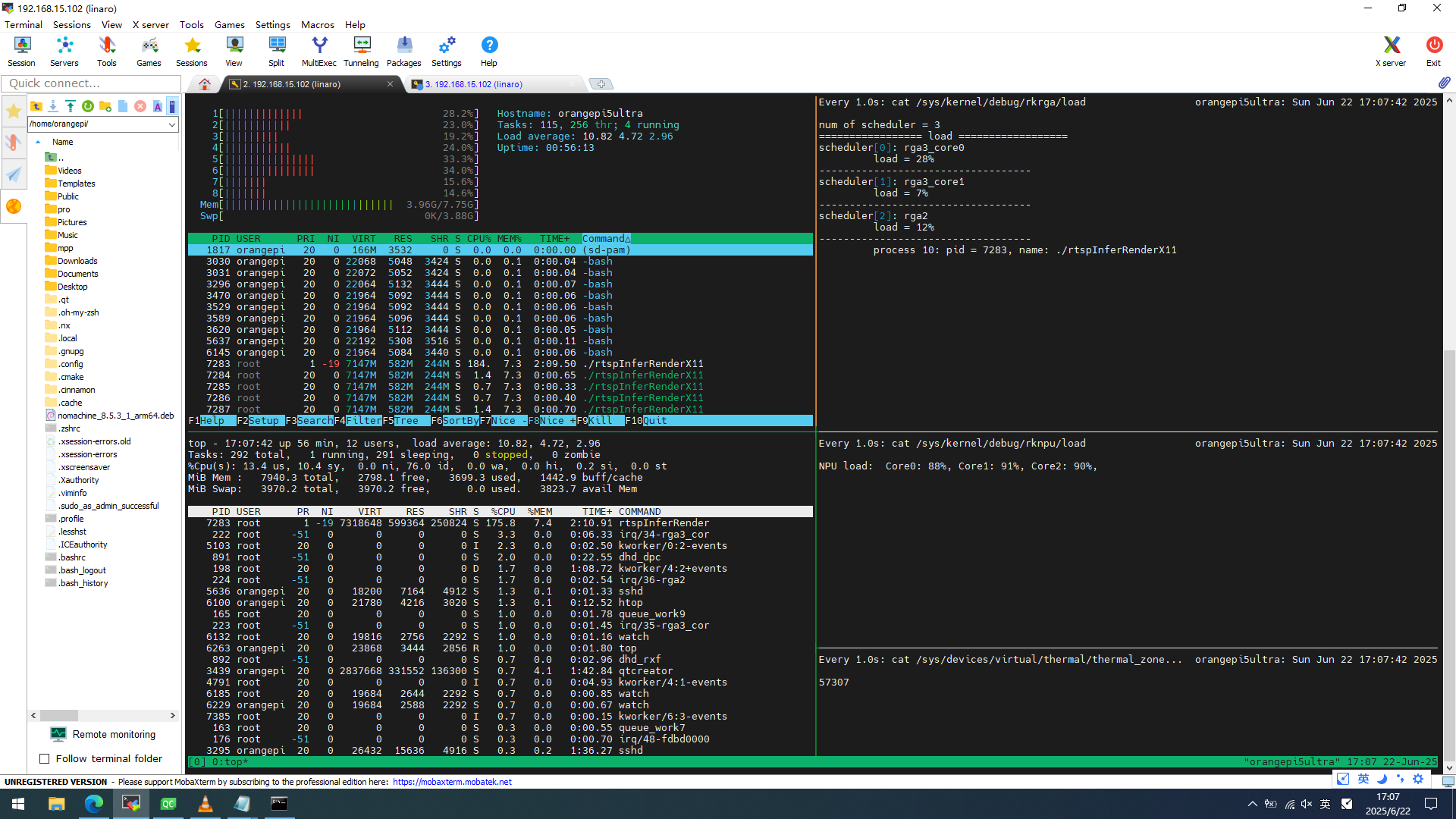

资源占用率及温度

资源类型	占用率 / 状态
CPU（应用程序）	184%（满载 800%）
CPU（总系统）	191.9%（各核心占比累加）
内存（应用程序）	7.3%（582MB）
内存（总系统）	3.96GB/7.75GB
NPU	core0:88% / core1:91% / core2:90%
RGA	rga3_core0:28% / rga3_core1:7% / rga2:12%
温度	57℃
