香橙派rk3588的rknn多线程推理逐帧检测5路1080P@30

演示视频

 香橙派rk3588的rknn多线程推理逐帧检测5路1080P@30_哔哩哔哩_bilibili

一、应用场景与功能架构

核心场景：

• 输入：拉取 RTSP 流
• 处理：多线程推理逐帧检测
• 输出：RTSP 流服务

功能模块拆解：

1. 拉流 RTSP
   • 工具：FFmpeg
   • 配置：RTSP over TCP（提升传输稳定性）
   • 目标：解封装264 码流
2. 解码
   • 实现：MPP 解码例程
   • 输出：NV12 格式图像
3. 预处理
   • 目标：减少 CPU 占用，提升帧率
   • 工具：RGA（替代 OpenCV）
   • 关键处理：
     • Letterbox 方式：宽高等比缩放，黑边填充，图像居中（需位移填充与坐标处理）
     • RGA 注意事项：限定 RGA3 核、使用专用内存分配器（避免 4G 内存报错、图像抖动）

3. 推理
   • 模式：多线程（每个 NPU 核独立线程，轮流输入图像）
   • 模型：例程内置 YOLOv5s（未修改，便于性能对比）
4. 后处理
   • 功能：NMS 过滤、画框、打标签
   • 实现细节：
     • 画框：CPU 直接在 NV12 图像操作（跳过 NV12→RGB 转换），实测 CPU 耗时 3.39ms vs RGA 耗时 7.8ms，优先选择 CPU
     • 打标签：OpenCV 生成 RGB 文字图像，转换为 NV12 后 CPU 填充（轻量级操作，无需 RGA）

5. 画面拼接
   • 工具：RGA2（因 RGA3 高负载）
   • 配置：使用 4G 内存分配器（满足 RGA2 内存需求）
6. 编码
   • 实现：MPP 编码例程
   • 输入 / 输出：NV12 图像→H.264 码流
7. RTSP 流服务
   • 工具：开源项目rtsp_demo
   • 功能：封装264 为 RTSP 流，支持外部拉流

二、测试环境与数据

1. 测试视频参数
   • 分辨率：1080P
   • 帧率：30 FPS
   • 码率：2554 kbps
2. 播放与验证
   • 工具：PC 端 VLC 拉取 RTSP 流

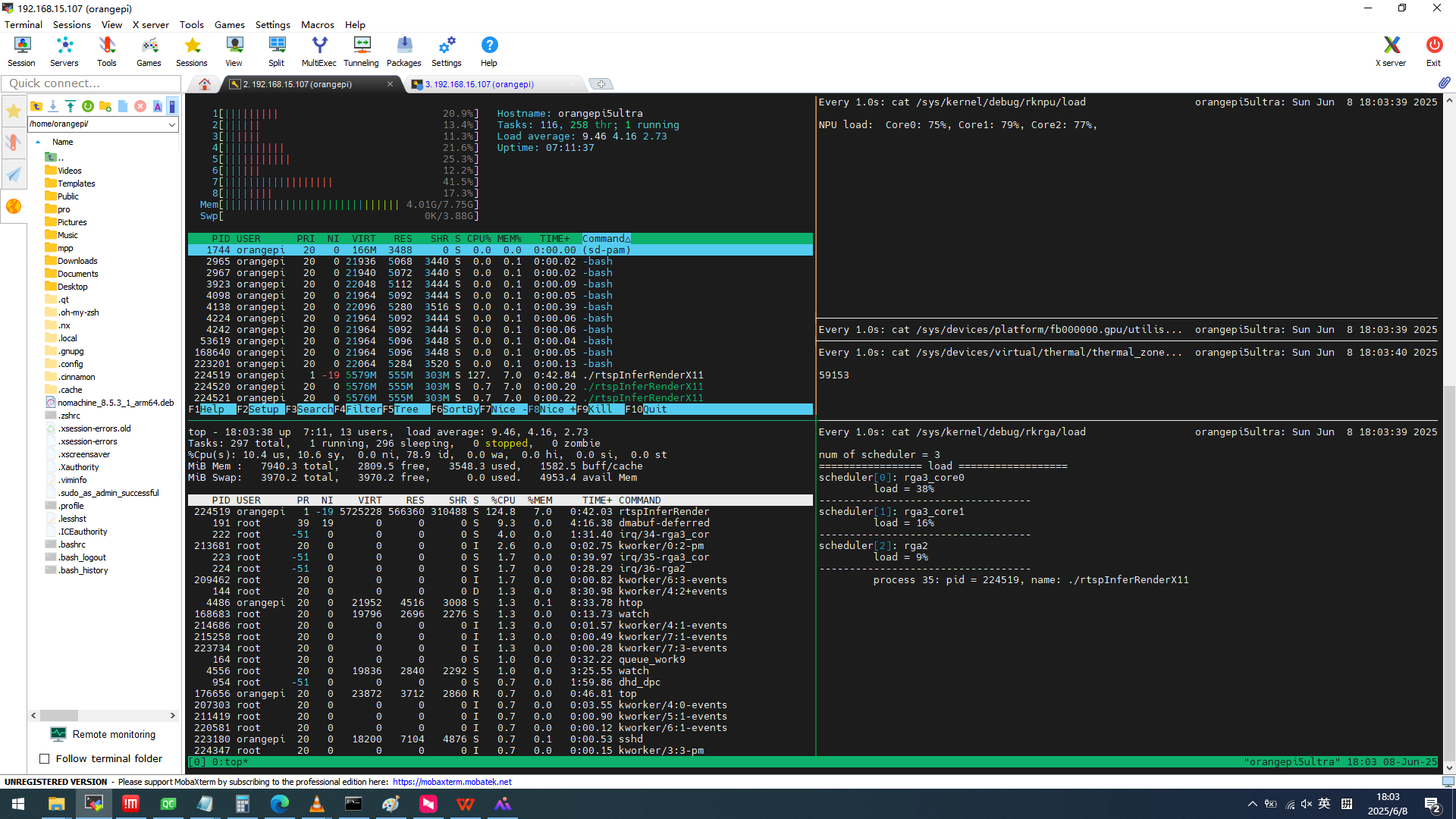

3. 资源占用率（峰值）



资源类型	应用程序	系统总计
CPU	127%（满载 800%）	163.5%
内存（Mem）	7%（555 MB）	4.01 GB
NPU	Core0:75% / Core1:79% / Core2:77%	—
RGA	RGA3 Core0:38% / Core1:16% / RGA2:9%	—
温度	59℃	—



三、关键优化点总结

1. 预处理与后处理：
   • 优先使用 RGA 硬件加速（除轻量级 CPU 操作）。
   • Letterbox 工艺结合内存分配策略，避免 RGA 性能瓶颈。
2. 多线程推理：
   • 充分利用 NPU 多核特性，线程与核心绑定提升并行效率。
3. 资源分配：
   • 分离 RGA2 与 RGA3 负载，搭配专用内存分配器优化 4G 内存管理。
