51单片机：PCA模块的PWM模式

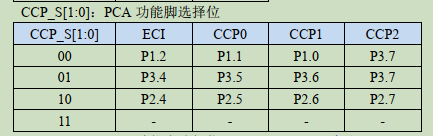

1、PWM功能引脚切换

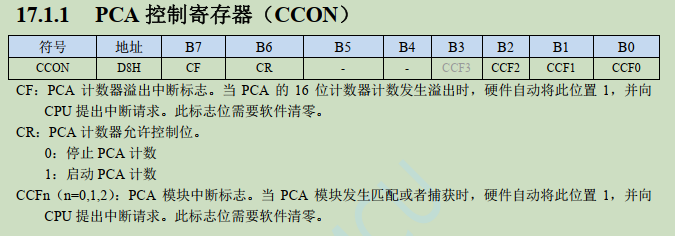

 2、配置PCA控制寄存器

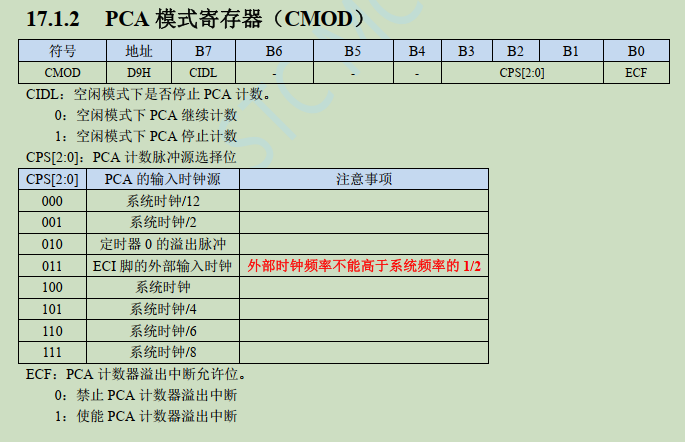

 3、配置PCA模式寄存器，选择时钟源

 4、计数寄存器清零

5、配置PCA模块模式模式控制寄存器

6、配置PCA模块PWM模式控制寄存器

7、配置比较值

8、控制寄存器配置CR开始计数

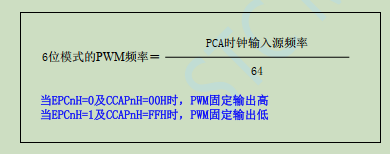

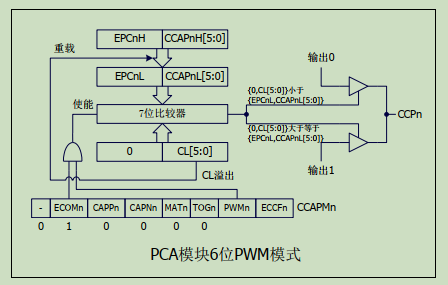

以6位PWM为例

计数值CL[5:0]与CCAPnL[5:0]比较，小于输出低电平，大于等于输出高电平，CL值溢出后，重载值从CCAPnH载入CCAPnL，所以修改占空比修改CCAPnH值，6位PWM周期0x40



 呼吸灯实例：

#include <STC8G.H>
 sbit LED1 = P3^7;
int dir = 0;
int cnt = 0;

void Delay(unsigned int xms)
{
    unsigned char i,j;
    while(xms)
    {
        i = 15;
        j = 90;
            do
            {
                while(--j);
            }
        while(--i);
            xms--;
    }
}



void main(void)
{

    P3M0 = 0xff; // 将P3配置为推挽输出
    P3M1 = 0x00;

    P1M0 = 0xff; // 将P1口配置为推挽输出
    P1M1 = 0x00;

    P_SW1 |= 0X01 << 4;
    CCON=0x00;//停止PCA计数
    CMOD=0x08;//PCA计数脉冲设为定时器0的溢出脉冲
    CL= 0x00;
    CH= 0x00;

    CCAPM1=0x42;
    PCA_PWM1=0x80;
    CCAP1L=0x3f;//PWM占空比(40H-38H)/40H
    CCAP1H=0x3f;//溢出时自动填装到CCAP0L里，实现无干扰更新


    CR=1;//启动PCA计数



    while(1)
    {
        if(dir)
        {
            cnt--;
            if(cnt == 0)
                dir = !dir;
        }else{
            cnt++;
            if(cnt == 0x3f)
                dir = !dir;
        }


        CCAP1H=cnt; //PWM占空比(40H-38H)/40H
//        LED1 = !LED1;
    Delay(50); //延时1s

    }

}

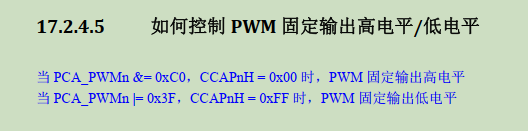

设置固定输出：
