写个操作系统吧！

写个操作系统吧！

参考书籍：

  • 《操作系统真相还原》
  • 《x86汇编语言：从实模式到保护模式》

中断

中断的分类：

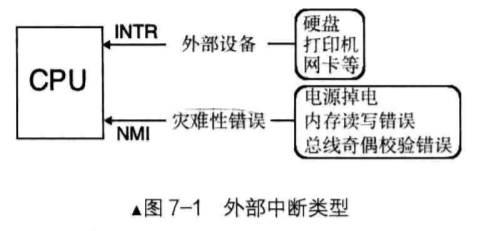

  • 外部中断：外部设备提供的中断信号

    • INTR（INTeRrupt）：可被屏蔽的中断，例如：网卡接收到数据等。
    • NMI（Non Maskable Interrupted）：无法被屏蔽的中断，例如：电源掉电等。

  • 内部中断：

    • 软中断：由软件发起，即执行了对应的中断指令。

      • int 8位立即数：根据中断向量表或中断描述符表调用对应的中断处理程序。
      • int3：断点调式命令，触发中断向量号3。
      • into：中断溢出指令，触发中断向量号4。
      • bound：检查数组索引越界指令，触发中断向量号5。
      • ud2：未定义指令，触发中断向量号6。

    • 异常：指令执行期间CPU内部发生错误引起的，无法被屏蔽。

      按照异常的严重程度，可分为以下三种：

      • Fault，故障：可被修复的错误类型。
      • Trap，陷阱：通常用在调试中。
      • Abort，终止：一旦出现则无法修复，操作系统会将该程序抹掉。

image-20220128140016976

操作系统对中断的处理方式：

把中断处理程序划分为上半部和下半部。

上半部：处理一些紧急且重要的事情。（会关闭中断，处理完成后再开启中断）

下半部：处理一些重要但不紧急的事情，由操作系统在适合的时候执行。（允许中断发生）

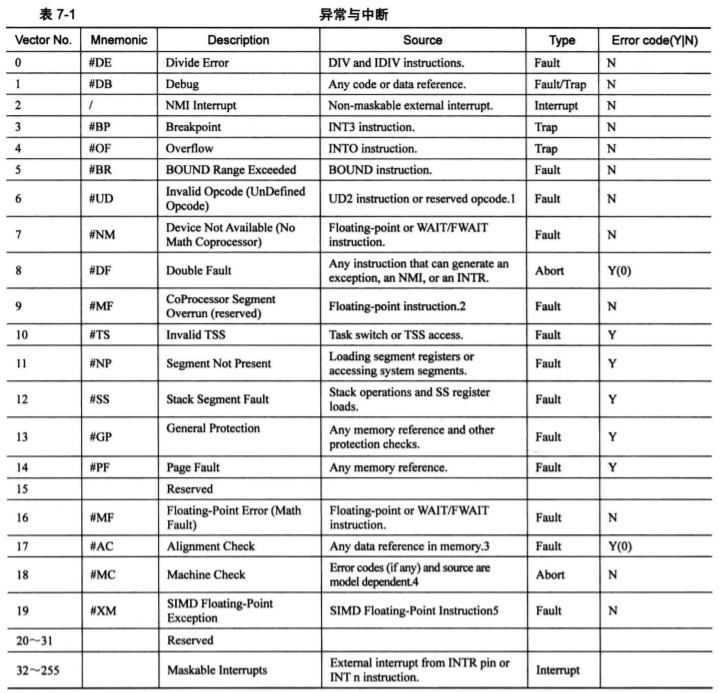

image-20220128141002087

IDT中断描述符表

保护模式下用于存储中断处理程序入口的表。

实模式下存储中断处理程序入口的表称为中断向量表（IVT）。

门：

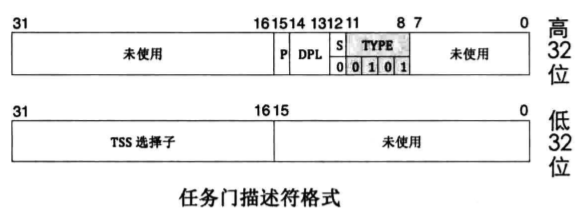

  • 任务门

    与任务状态段（TSS）配合使用，是Intel在硬件一级提供的任务切换机制。

    任务门可以存在全局描述符表GDT、局部描述符表LDT、中断描述符表IDT中。

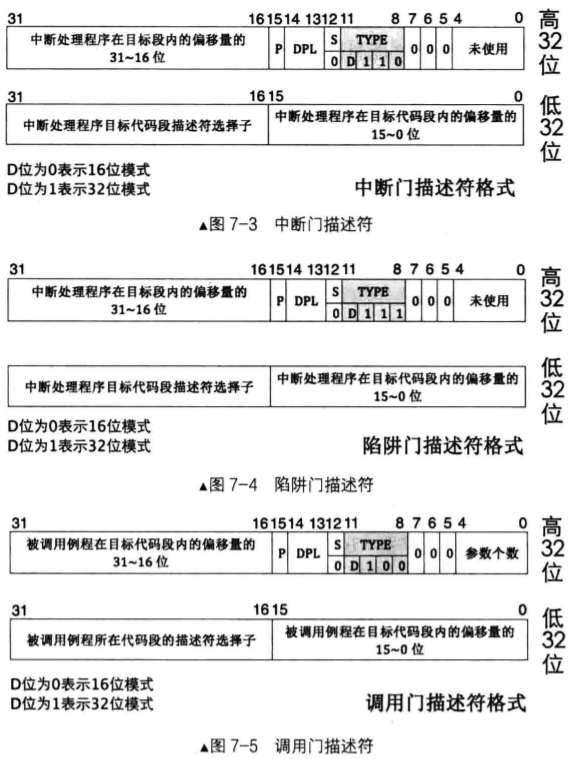

  • 中断门

    包含中断处理程序所在段的段选择子和段内偏移地址。通过此方式进入中断后，标志寄存器eflags中的IF位自动设置为0，也就是自动关闭中断，避免中断嵌套。

    中断门只允许存在于中断描述符表IDT中。

  • 陷阱门

    与中断门一样，但是通过此方式进入中断，不会自动关闭中断。

  • 调用门

    提供给用户进入特权0级的方式，其DPL为3。

    调用门记录了例程的地址，不能通过int指令调用，只能通过call和jmp指令调用。

    可以安装在全局描述符表GDT和局部描述符表LDT中。

image-20220128141608699

image-20220128142406762

中断向量表和中断描述符表的区别：

中断向量表：实模式

存在于低端内存中，即0x0 ~ 0x3ff，大小为1024个字节，每个中断向量大小为4个字节，因此中断向量表可以容纳256个中断向量

中断描述符表：保护模式

中断描述符表寄存器（IDTR），该寄存器分为两部分，0~15位是表界限，16~47位为IDT的基地址，最多容纳8192个描述符。

中断处理过程：

  1. CPU根据中断向量号定位到中断描述符。
  2. CPU进行特权级检查
  3. 执行中断处理程序

两个中断有关的命令

  • cli：关中断，把eflags寄存器的IF位设置为0。
  • sti：开中断，把eflags寄存器的IF位设置为1。

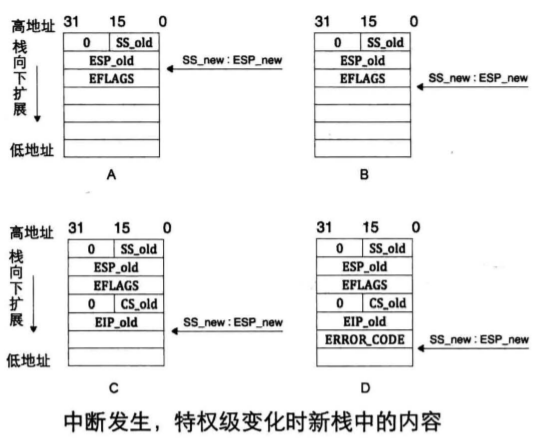

中断处理过程中栈的变化：

image-20220128143748192

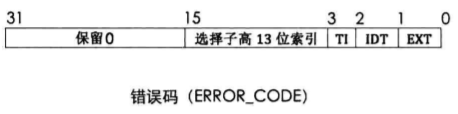

中断错误码：

image-20220128144122764

参数解释：

  • EVT：用来指明中断源是否来自外部设备，1是，0否。
  • IDT：表示选择子是否指向中断描述符表，1是，0否。
  • TI：表示是选择子使用GDT还是LDT，1LDT，0GDT。

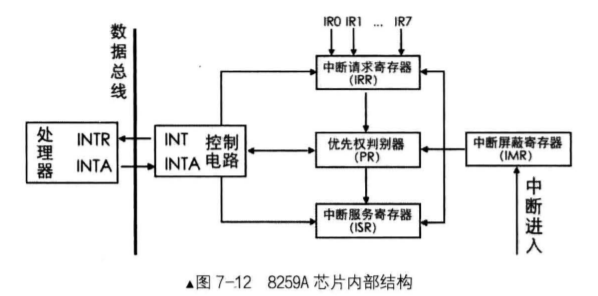

中断控制器8259A

构造：

image-20220128144554701

image-20220128145101989

外部设备发起中断到CPU处理中断的流程：

  1. 外设发起中断，该中断信号被送入到8259A的某个IRQ接口。
  2. 8259A收到该信号后，根据IMR寄存器判断该信号是否被屏蔽。（1屏蔽，0放行）
  3. 8259A将IRQ接口对应的该IRR寄存器的bit置为1。
  4. 优先仲裁器PR从IRR寄存器中挑选一个优先级最大的中断（即IRQ的位置越小，优先级越大），通过INT接口发送INTR信号给CPU。
  5. CPU收到该信号后，通过INTA接口回复一个INTA信号，表示CPU准备完成可以接收中断向量号。
  6. 8259A收到INTA信号后，将对应的IRR寄存器上的位设置为0。
  7. CPU再次发送INTA信号给8259A，8259A发送\(起始向量号 + IRQ接口号 = 该设备的中断向量号\)给CPU。
  8. CPU根据该中断向量号找到对应中断程序入口，执行对应的中断处理程序。
  9. 当中断处理程序结束后，如果8259A的EOI通知(End Of Interrupt)设置为非自动模式，则中断处理程序需要在结束处向8259A发送EOI通知，8259A收到EOI通知将ISR寄存器中对应的bit设置为0。

如果EOI通知设置为自动模式，则8259A会在收到第二次INTA信号后就自动将对应的ISR寄存器的bit设置为0。

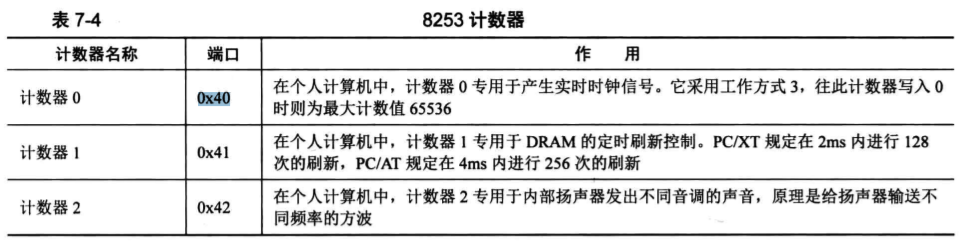

可编程的计数器/定时器8253

8253提供了三个计数器，分别对应端口0x40 ~ 0x42（16位）。

20计数器在计时到期后就会发出时钟中断信号，中断代理8259A就可以收到。

image-20220128210544784

进程和线程的运行机制

线程创建

由内核进行管理，不具备属于自己的虚拟地址空间，线程创建时，通过get_kernel_pages函数向内核内存池申请一页的内存空间作为PCB。

注意：线程栈处于该内存页的顶端，线程相关信息处于内存页的低端。

线程创建时通过thread_start函数创建，该函数主要的职责是从内核内存池中申请1页的内存空间，作为PCB，即struct task_struct*结构体。再初始化线程相关信息，如：线程名称、优先级、线程状态等，再初始化线程的内核栈，即将分配到的内存页的顶端作为栈的起始位置。thread->self_kstack = (uint32_t*) ((uint32_t) thread + PG_SIZE)。然后，再把线程的PCB块纳入thread_ready_list和thread_all_list队列进行管理。

线程调度

线程的调度完全依赖于时钟中断函数。具体代码在timer.c文件中。

在init.c中会暴露出一个init_all函数，作为main.c文件中的第一个函数调用。该函数负责初始化所有内核模块，也包括定时器的初始化，即timer_init函数。这个函数是在timer.c文件中。

timer_init函数主要设置了PIT8253定时器的定时周期，即以一定的频率向CPU发出中断信号，再将intr_timer_handler中断处理函数注册到中断描述符表中，对应的中断向量号为0x20（注册函数：register_handler），即interrupt.c文件中的idt_table数组。

当CPU收到一个中断信号时，就会调用kernel.s文件中的intr_entry_table数组，而该数组中的中断处理函数，都是使用同一个模板，具体逻辑就是：保存当前中断上下文（相关寄存器），再调用interrupt.c文件中注册好的idt_table数组。

再说回intr_timer_handler函数，该函数的主要逻辑如下：

intr_timer_handler函数的步骤

  1. 先通过running_thread获取当前线程。
  2. 检查线程是否栈溢出，即查看struct task_struct*结构体的stack_magic属性是否被篡改。
  3. 将线程运行的总时间片数加一。
  4. 将timer.c中的全局变量ticks加一，表示从操作系统内核加载到现在所运行过的时间片数。
  5. 判断线程的可用时间片ticks是否为0，如果为0，则表示时间片用完，进行调度，即调用thread.c文件中的schedule函数。否则，将可用时间片减一，结束中断。（结束中断后，回返回当前线程之前正在运行的函数，并恢复其上下文（寄存器））

说了这么多，调度的所有关键点都在schedule函数上。

schedule函数的步骤：

  1. 通过running_thread函数获取当前运行的线程cur。
  2. 判断当前线程是否处于TASK_RUNNING状态，如果是，则表明该线程是因为时间片用完，则进行线程调度的，那么将cur放入就绪队列thread_ready_list，重置该线程的可用时间片cur->ticks = cur->priority，设置线程的状态为TASK_READY。
  3. 从就绪队列thread_ready_list的队头pop出一个线程，更新线程状态为TASK_RUNNING。
  4. 调用process_activate函数，判断当前PCB是用户进程还是内核线程？如果是用户进程，则调用page_dir_activate函数修改cr3寄存器，即修改页目录表的起始地址为用户虚拟地址空间。否则修改页目录表的起始地址为0x100000，即为内核虚拟地址空间。（因为在调度时，前一个PCB有可能是用户进程，所有也需要更新cr3寄存器）。如果是用户进程，则需要修改tss的esp0值，即修改0特权级栈为内核栈，即(uint32_t *)((uint32_t)pthread + PG_SIZE)。
  5. 最后调用switch_to函数，该函数位于switch.s文件中，保存当前线程上下文，即将寄存器的值压入线程栈中，同时恢复即将调度的线程的上下文，最后通过ret指令，获取栈中的值，跳转到kernel_thread函数中去执行。

补充：

当跳转到kernel_thread函数后，会先开启中断，在调用线程栈中的thread_stack::function函数。从而实现从一个指令流跳转到另一个指令流。

进程创建

进程相比于线程，多出了一个3特权级栈和虚拟地址空间。

步骤：

  1. 通过process_execute函数传入调用的函数指针(void*)和进程名称，在从内核内存池中申请一个页面作为内核栈，进行线程相关的初始化，即：init_thread -> (create_user_vaddr_bitmap) -> init_stack。
  2. create_user_vaddr_bitmap是初始化进程的虚拟地址空间的bitmap，将虚拟地址空间的起始地址设置为0x8048000，同时在内核内存池中分配出几个页来作为bitmap。
  3. 创建用户进程的页目录表，先向内核内存池申请一个页面来作为页目录表，同时将内核的页目录表的第768项到1023项都复制到用户进程的页目录表中。
  4. 关闭中断。
  5. 将该PCB加入thread_all_list和thread_ready_list队列
  6. 开启中断。

进程调度

进程的调度相比于线程的不同之处，即进程需要在调度后，需要初始化用户进程的上下文，即恢复寄存器原先的值，并且将esp修改为3特权级栈的地址值。

线程调度就不需要，通过switch_to函数的ret指令跳转到kernel_thread函数中执行给定的thread_func函数即可。

进程调度，则同样通过switch_to函数的ret指令跳转到kernel_thread函数中执行给定的thread_func函数，但是这个thread_func函数，在process_execute函数里调用init_stack时，已经指定为start_process函数。

start_process函数的主要流程：

  1. 获取当前PCB，并设置PCB的中断栈intr_stack结构。主要就是把栈中的eip值改为用户给的启动函数，同时修改栈中cs和ss的值为用户态下的段选择子，修改esp指针为3特权级栈（到这里才实际分配用户栈空间）。
  2. 修改esp寄存器的值为PCB中断栈的起始地址，通过jmp指令跳转到kernel.s文件的intr_exit函数中。
  3. intr_exit这个函数主要就是恢复esp寄存器指向的栈中值到gs、fs、es、ds寄存器中，同时通过iretd指令退出中断模式（欺骗CPU，来跳转到3特权级栈）
  4. 由于eip寄存器指向用户给定的启动函数，那么进程就从用户给的函数开始执行。

系统调用

中断发生后，处理器从低特权进入高特权，它会把ss3、esp3、eflag、cs、eip寄存器依次压入栈中，共20字节。

系统调用流程

在用户进程中导入syscall.h头文件。

里面有对应的系统调用函数，具体实现在syscall.c文件中。

以write系统调用为例：

  1. 用户调用write函数，传入一个对应的字符串参数，这是函数内部会调用对应的宏_syscall1。
  2. _syscall1宏会传入系统调用子功能号和参数，子功能号对应的就是SYSCALL_NR枚举（枚举会被转化为整数），_syscall1宏的功能就是，调用asm volatile宏定义（C语言内联汇编），把参数和子功能号压入栈中，并发起中断，即int $0x80指令，再将中断处理后的结果从eax寄存器取出来放入到ret_val变量中，并返回。
  3. 0x80中断的具体实现在kernel.s文件，该中断处理函数在interrupt.c文件的完成注册，即在中断描述符表中加入该函数的中断描述符。具体路径：idt_init() -> idt_desc_init() -> make_idt_desc(&idt[0x80], IDT_DESC_DPL3, syscall_hanlder)。
  4. 现在看下syscall_handler函数，该函数的主要作用就是保存当前线程上下文，然后从栈中取出esp3指针，即用户栈指针，因为系统调用是在用户态下调用的，当CPU特权级发生变化时，CPU会负责将esp3等寄存器的值压入栈中，然后从栈中获取子功能号和系统调用参数，回调syscall.c文件中定义的全局数组syscall_table，该数组每一个元素都是对应子功能号（子功能号对应数组下标）的系统调用处理函数，当回调返回后，再将eax寄存器的值压入栈中，调用intr_exit函数退出中断。

内存管理

分配内存的步骤：

  1. 在虚拟内存池中分配虚拟地址，相关函数是vaddr_get，此函数会操作内核的虚拟内存位图kernel_vaddr.vaddr_bitmap或用户虚拟内存位图pcb->user_program_vaddr.vaddr_bitmap。
  2. 在物理内存池中分配物理地址，相关函数是palloc，此函数会操作内核的物理内存池位图kernel_pool->pool_bitmap或用户物理内存池位图user_pool->pool_bitmap。
  3. 在页表中完成虚拟地址到物理地址的映射，相关函数是page_table_add。

以上三个步骤封装在malloc_page函数中。

释放内存的步骤：

  1. 在物理内存池中释放物理页地址，相关函数是pfree。
  2. 在页表中去掉虚拟地址的映射，原理是将页表项的P位设置为0（即表示对应的数据不在内存中），相关函数是page_table_pte_remove。
  3. 在虚拟内存池中释放虚拟地址，相关函数是vaddr_remove，操作的位图同vaddr_get函数。

以上三个步骤封装在mfree_page函数中。
