UML类与类的关系

类

在系统分析与设计阶段，类通常可以分为三种

• 实体类(Entity Class)
  实体类实体类对应系统需求中的每个实体，它们通常需要保存在永久存储体中，一般使用数据库表或文件来记录，实体类既包括存储和传递数据的类，还包括操作数据的类。实体类来源于需求说明中的名词，如学生、商品等。
• 控制类(Control Class)
  控制类用于体现应用程序的执行逻辑，提供相应的业务操作，将控制类抽象出来可以降低界面和数据库之间的耦合度。控制类一般是由动宾结构的短语（动词+名词）转化来的名词，如增加商品对应有一个商品增加类，注册对应有一个用户注册类等
• 边界类(Boundary Class)
  边界类用于对外部用户与系统之间的交互对象进行抽象，主要包括界面类，如对话框、窗口、菜单等。

类的UML图示

类图的3个基本组件：类名、属性、方法。

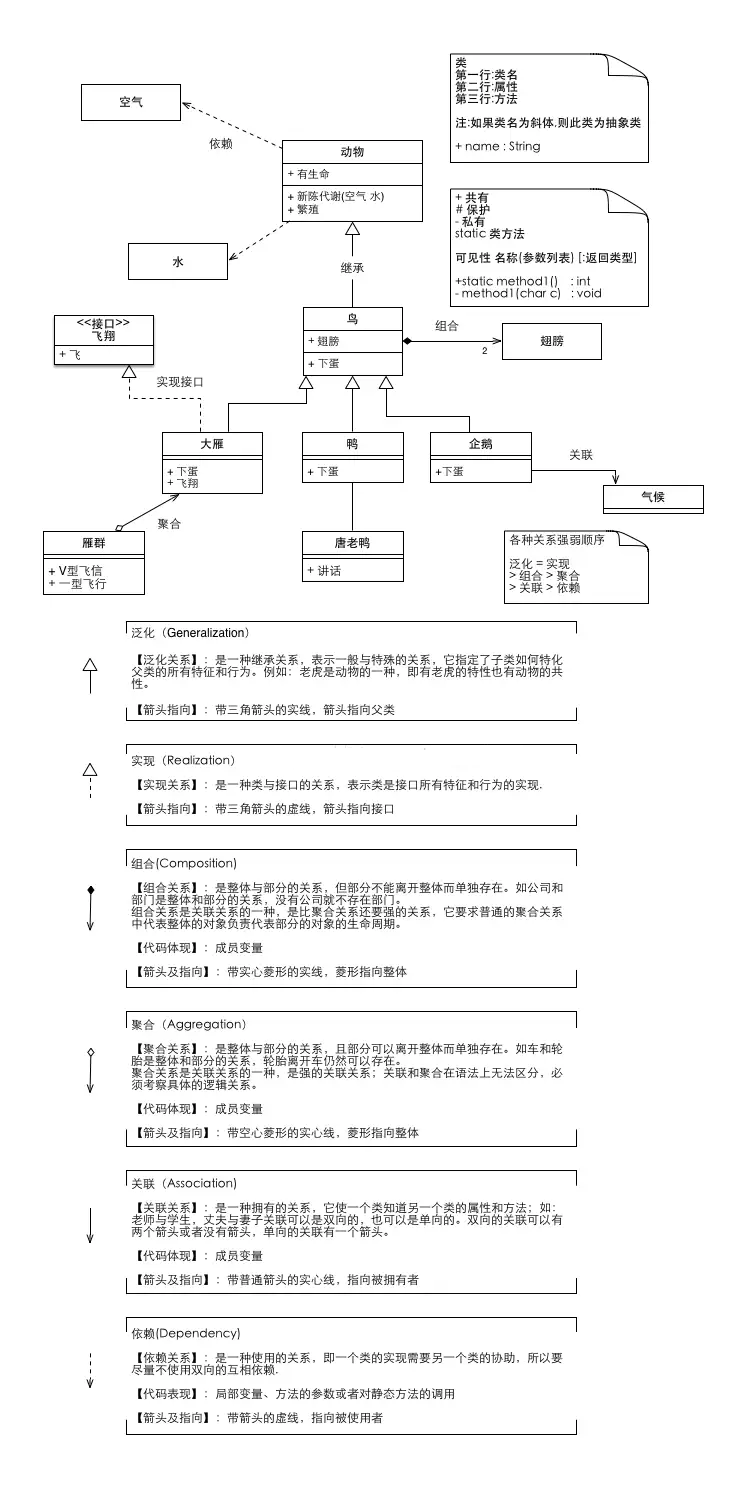

类与类的关系

泛化关系

public class Animal{

}
public class Bird extends Animal{
    //继承Animal类
}

实现关系

public interface IFly {
    //    声明一个接口（注意:接口不是类）
}
//大雁
public class WildGoose implements IFly {
    //    实现接口IFly
}

组合关系

整体与部分，分部不可脱离整体。

//鸟
public class Bird{
    //
    private Wing wing;

}
//翅膀
public class Wing{
}

聚合关系

整体与部分，部分可独立存在。

public class WildGoose{

}
//大雁群
public class Wing{
    private WildGoose[] wildgooseArray;
}

关联关系

• 双向关联

public class Customer {
private Product[] products;
}

public class Product {
private Customer customer;
}

• 单项关联

public class Customer {
private Address address;
}

public class Address {
}

• 自关联

public class Node {
private Node subNode;
}

依赖关系

public class Driver {
	public void drive(Car car) {
		car.move();
	}
}

public class Car {
	public void move() {
	}
}
