Keil MDK4中的Data，Xdata，Code 及 Keil MDK5中的Code, RO-data , RW-data, ZI-data

一 、基础知识
字节  8位
半字  16位
字      32位

二、Keil MDK4中的Data，Xdata，Code
data 内部RAM
xdata 外部RAM
code Flash-程序的大小
 例如：51单片机256kb RAM 分为 128kb data 以及 128kb xdata。

存储类型与存储区关系（扩展）：
                                 data       --->   　 可寻址片内ram
                                 bdata     --->  　  可位寻址的片内ram
                                 idata      --->   　 可寻址片内ram，允许访问全部内部ram
                                 pdata     --->       分页寻址片外ram
                                 xdata     --->       可寻址片外ram
                                 code      --->       程序存储区

xdata bool radio_busy;
uint8_t RF_Recv_Flag;
xdata uint8_t tx_payload[60];
xdata uint8_t rx_payload[60];
uint8_t RF_Recv_Flag;
uint16_t PipeAndLen;





编写这种RAM较小的芯片时，合理分配片内片外RAM空间，否则会出现内存出错。例如将代码改为如下：

xdata bool radio_busy;
uint8_t RF_Recv_Flag;
uint8_t tx_payload[60];//更改
uint8_t rx_payload[60];//更改
uint8_t RF_Recv_Flag;
uint16_t PipeAndLen;

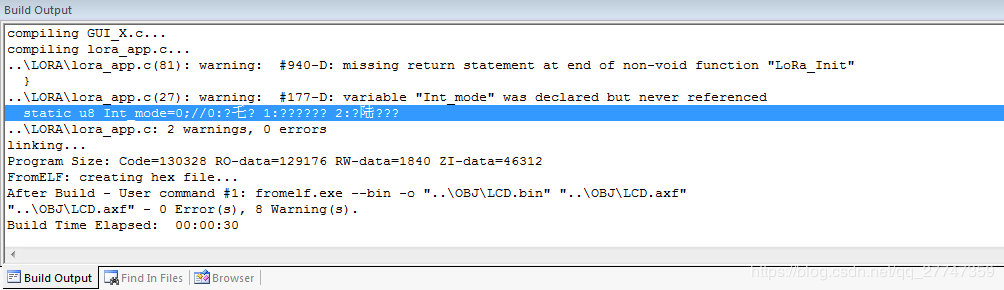

编译框为：（data数据段及内部RAM数据太大，超出芯片容量）







 编译框可了解程序RAM使用情况，以及程序大小。



二、Keil MDK5中的Code, RO-data , RW-data, ZI-data





(1) Code(inc.Data) : 包含两部分，即代码和数据

      Code，即程序代码部分！

(2) RO Data: read-only data，只读的数据。

      RO是程序中的指令和常量，RO就是readonly。

(3) RW Data: read write data，可读写的数据。

      RW是程序中的已初始化变量，RW就是read/write。

(4) ZI Data: zero initialized data，零初始化的可读写变量。

      ZI是程序中的未初始化变量，ZI就是zero。

keil编译器默认是把你没有初始化的变量都赋值一个0。初始化为零，或者未初始化的变量，都存储于这个区域。

注意：养成良好的编程习惯，定义及赋初值。并不是所有的编程环境都会为未初始化的变量赋值0，有可能是指向未知位置的一个未知值，所带的BUG也是极难查出来的。



存储Size:

RO size: Code + RO_data

RW size: RW_data + ZI_data

ROM （minimum）size = Code + RO_data + RW_data （即烧/下载程序到FLASH/ROM时，所占用的最小空间）

Total ROM Size (Code + RO Data + RW Data)这样所写的程序占用的ROM的字节总数，也就是说程序所下载到ROM flash 中的大小。为什么Rom中还要存RW，因为掉电后RAM中所有数据都丢失了，每次上电RAM中的数据是被重新赋值的，每次这些固定的值就是存储在Rom中的，为什么不包含ZI段呢，是因为ZI数据都是0，没必要包含，只要程序运行之前将ZI数据所在的区域一律清零即可。包含进去反而浪费存储空间。

RAM size: RW Data + ZI Data (即程序运行的时，RAM使用的空间)

以通过.map查看占用的flash和ram大小。





————————————————
