嵌入式UI开发必知：电阻屏与电容屏的核心差异与选型指南

在嵌入式GUI开发中，触摸屏是人机交互的核心。无论是用Angular构建HMI界面，还是用React开发智能面板，底层触摸技术的选择都直接影响用户体验和项目成败。本文从原理、结构、体验、成本等维度深度剖析电阻屏与电容屏的区别，助你做出正确选型。

一、引言：为什么触摸屏选型如此重要？

做嵌入式开发的朋友一定遇到过这样的需求：设备需要一个人机交互界面，要用触摸屏。打开选型表，你会发现触摸屏主要分为两大阵营——电阻式和电容式。那么问题来了：它们到底有什么区别？该怎么选？本文将从原理到应用，为你全面解析这两种触摸技术，帮助你在UI开发项目中做出最优决策。

二、电阻触摸屏：压力感应的经典方案

2.1 工作原理

电阻触摸屏的核心结构非常简单：两层透明的导电薄膜，中间用微小的绝缘隔点分开。当你用手指或任何硬物按压屏幕时，上层薄膜会向下弯曲，与下层薄膜接触，形成一个电路回路。控制器通过测量这个接触点在X轴和Y轴上的电压变化，计算出触摸位置。

核心本质：电阻屏检测的是压力。只要有足够的压力让两层薄膜接触，就能触发触摸事件。至于按压物体是什么——手指、手套、笔、卡片，甚至是一根木棍——都无所谓。

2.2 物理结构

电阻屏的典型结构从外到内依次为：

• 上层薄膜：柔软的导电层，受压时会变形
• 绝缘隔点：微小的球形突起，保持两层之间的间隙
• 下层薄膜：刚性的导电层，粘贴在LCD屏幕上
• 玻璃基板：最底层的支撑结构

两层薄膜上均匀涂布着ITO（氧化铟锡）透明导电材料，四边分别引出X+、X-、Y+、Y-四个电极。

2.3 优缺点分析

类别	项目	说明
优点	成本低	结构简单，制造工艺成熟，通常是电容屏的1/3到1/2价格
	触发方式灵活	任何物体都能操作——戴手套、用触控笔、沾水环境下均可
	精度高	可以用尖锐物体点击很小的目标，适合手写签名、绘图等场景
	抗干扰能力强	不依赖人体电场，在强电磁干扰的工业环境中表现稳定
	防水防油	屏幕上有水渍、油污时仍能正常工作
缺点	不支持多点触控	物理结构决定了它只能检测一个接触点
	透光率较低	多层薄膜结构会阻挡部分光线，约80%的透光率，屏幕看起来偏暗
	表面不耐磨	上层薄膜是软性材料，容易被尖锐物体划伤，长期使用会出现划痕
	需要校准	由于制造公差和老化，ADC测量值与实际像素坐标之间需要建立映射关系
	触感较硬	需要施加一定的压力才能触发，体验不如电容屏顺滑

三、电容触摸屏：电容感应的现代主流

3.1 工作原理

电容触摸屏的工作原理基于人体电场效应。屏幕表面蚀刻了透明的电极网格，形成一个精密的电容矩阵。当手指（导体）靠近或接触屏幕时，会从触摸点吸走一个微小电流，导致该点的电容值发生变化。控制芯片通过扫描整个电极矩阵，检测每个节点的电容变化量，从而精确计算出触摸位置。

核心本质：电容屏检测的是导电体引起的电容变化。只有能改变电场的物体——手指或专用电容笔——才能触发触摸。普通绝缘体（如戴手套的手指、塑料笔）无效。

3.2 物理结构

电容屏的典型结构从外到内依次为：

• 保护玻璃盖板：最外层，通常是钢化玻璃，起保护作用
• 感应电极层（Rx）：负责接收信号
• 驱动电极层（Tx）：负责发射激励信号
• LCD显示屏：最底层，负责显示图像

驱动电极和感应电极形成交叉矩阵，每个交叉点就是一个电容传感器。现代技术还可以将触摸传感器直接集成到LCD面板内部（In-Cell/On-Cell技术），使屏幕更薄，非常适合追求极致厚度的前端工具和设备。

3.3 优缺点分析

类别	项目	说明
优点	支持多点触控	可以同时检测多个触摸点，支持缩放、旋转等手势操作
	透光率高	结构简单，透光率可达90%以上，显示效果明亮清晰
	表面坚固	外层是玻璃，硬度高，耐刮耐磨
	触感顺滑	只需轻触即可触发，无需按压，用户体验好
	无需校准	触摸IC直接输出像素坐标，出厂即用
	响应速度快	检测速度可达毫秒级，流畅度高
缺点	成本高	制造工艺复杂，价格通常是电阻屏的3~5倍
	触发物体受限	只能用导体操作——裸手指或专用电容笔
	戴手套无效	普通绝缘手套会阻断电场，无法触发（但有导电纤维手套可解决）
	怕水怕汗	水滴或汗渍会改变电容场，导致误触发或失灵
	静电敏感	强静电可能损坏触摸IC
	强干扰下不稳定	在强电磁干扰环境中可能出现漂移或误触

四、核心对比：五大维度深度剖析

4.1 核心工作原理：压力感应 vs. 电容感应

两种技术的根本区别在于其识别触摸的方式。

• 电阻式触摸屏：其结构如同“三明治”，由上下两层分离的导电涂层（ITO膜）构成。当用户用手指或任何物体施加压力触摸屏幕时，上层薄膜会发生形变并与下层接触，从而形成一个电流回路。控制器通过检测接触点的电阻值变化来计算出精确的坐标位置。简而言之，电阻屏是“压力感应”。
• 电容式触摸屏：其表面是一块均匀涂有导电层的玻璃。当人体的手指（导体）靠近或触摸屏幕时，会改变屏幕表面的电场分布，导致触摸点的电容值发生变化。控制器通过检测这种微弱的电容变化来定位触摸点。因此，电容屏是“电容感应”。

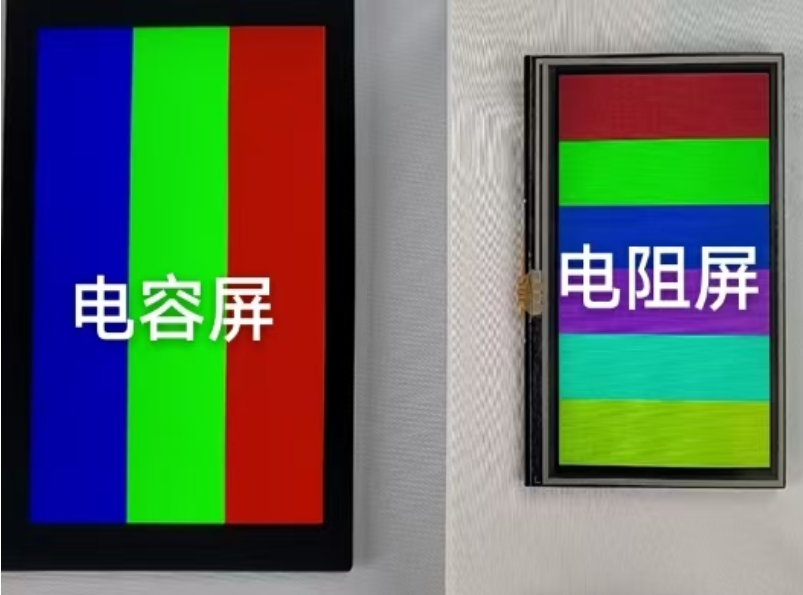

4.2 外观与显示效果：柔性薄膜 vs. 硬质玻璃

材质的不同直接决定了两者的外观和显示表现。

• 电阻屏：表面是一层柔性塑料导电膜，用手触摸可以感觉到轻微的柔软度。由于其结构中存在空气层，光线在穿过时会发生多次折射和反射，导致其透光率较低。因此，电阻屏的画面通常显得较为朦胧，亮度和清晰度会打折扣。
• 电容屏：表面是一整块硬质玻璃（通常是钢化玻璃）。这种结构没有空气层，光线可以直接穿透，拥有极高的透光率。因此，电容屏的显示效果更加清晰、透亮、色彩还原度高，为用户带来更佳的视觉享受。

4.3 用户体验与操作方式：按压触控 vs. 轻触多点

这是用户能最直观感受到的差异。

• 电阻屏：

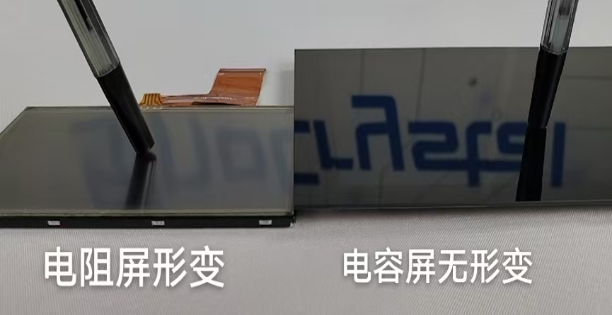

  • 需要力度：必须用一定的力度按压，使上层膜片产生形变才能触发响应。按压时，肉眼可见屏幕表面的轻微凹陷。
  • 不挑工具：任何能施加压力的物体都能操作，无论是手指、指甲、普通触控笔，甚至是戴着手套的手，都能实现精准触控。
• 电容屏：
  • 轻触即达：只需将手指轻轻放在屏幕上即可响应，无需任何压力，操作极为流畅自然。
  • 支持多点触控：可以同时识别多个触摸点，轻松实现缩放、旋转等复杂手势，彻底改变了人机交互的方式。
  • 依赖导体：唯一的不足是必须使用导体（如手指）才能触发，普通塑料笔尖或戴厚手套无法操作。

4.4 耐用性与环境适应性：各有千秋

• 电阻屏：
  • 抗老化性弱：表面的ITO膜为有机材料，对紫外线敏感，长时间使用容易老化、黄变。
  • 易划伤：ITO膜的硬度远不如玻璃，表面容易被硬物划伤。
  • 寿命受限：其工作原理依赖于薄膜反复形变，长期使用可能导致ITO涂层出现裂纹，影响寿命。
• 电容屏：
  • 坚固耐用：从表面盖板到感应器均可采用玻璃材质，尤其是钢化玻璃的应用，使其具备极强的耐刮擦和耐冲击性能。
  • 抗老化性强：玻璃材质化学性质稳定，抗紫外线能力强，不易老化。
  • 环境限制：对使用环境有一定要求，例如，非导电的厚手套、屏幕上的水渍或油污都可能干扰触控精度。

4.5 应用场景对比：谁是最佳选择？

技术没有绝对的优劣，只有是否适合。电阻屏和电容屏凭借各自的优势，在不同的领域大放异彩。

电阻屏的优势领域：工业、医疗及户外环境

• 核心价值：皮实耐用、成本可控、对操作工具不挑剔。
• 典型应用：工业自动化控制面板（需要戴手套操作）、医疗设备（可用消毒笔操作）、POS收银系统、户外自助查询终端、车载导航（早期车型）等。它解决了在特定恶劣环境下“有没有触摸”的问题。

电容屏的优势领域：消费电子及现代智能设备

• 核心价值：卓越的显示效果、流畅的多点触控体验和现代感的外观。
• 典型应用：智能手机、平板电脑、智能手表、车载信息娱乐系统、智能家居控制面板等。它带来了“触摸体验”的革命性飞跃，是当今消费电子的绝对主流。

核心对比一览表：

特性	电阻触摸屏	电容触摸屏
触发方式	压力	人体电场
操作工具	手指、手套、笔、任何硬物	手指、电容笔
多点触控	不支持	支持（2~10点）
精度	高（可用笔尖点击小目标）	低（需要指腹触摸）
透光率	约80%	90%以上
表面硬度	软（易刮伤）	硬（钢化玻璃）
环境适应性	防水、防油、耐脏	怕水、怕汗、怕静电
是否需要校准	需要	不需要
成本	低	高（3~5倍）
响应速度	中等	快
典型寿命	按压次数约100万次	触摸次数约2亿次

五、工作原理的本质区别

理解两种触摸屏的工作原理，需要抓住一个本质差异：电阻屏是“接触式”传感器，电容屏是“接近式”传感器。

• 电阻屏需要两层薄膜物理接触才能产生信号。这意味着必须施加足够的压力，让薄膜变形接触。因此，任何能产生压力的物体都可以操作，但需要一定的力度。
• 电容屏检测的是电场变化，不需要物理接触。手指靠近屏幕表面时，就已经改变了电场。因此，只需轻轻触碰即可触发，但触发物必须是能影响电场的导体。

这个本质差异解释了两种屏幕的所有特性差异：

现象	电阻屏	电容屏	原因
戴手套操作	可行	不可行	绝缘手套阻断电场
用笔操作	可行（任何笔）	不可行（需专用电容笔）	普通笔不导电
水滴影响	无影响	会误触发	水具有导电性
表面划痕	影响使用	不影响（玻璃表面）	电阻屏功能层在外表面

六、选型建议：你的项目该选哪种？

6.1 优先选择电阻屏的场景

• 工业控制设备：操作人员常戴手套，环境可能有油污、粉尘
• 医疗设备：需要防水、可消毒清洁
• 户外设备：暴露在雨水、阳光、灰尘中
• 成本敏感项目：大批量生产时成本差异显著
• 手写签名终端：需要高精度点触，如POS机签单
• 极端温度环境：电容屏在极寒或高温下可能不稳定

6.2 优先选择电容屏的场景

• 消费电子产品：智能手机、平板电脑、智能家居面板
• 需要手势操作：滑动、双指缩放、旋转等
• 注重用户体验：顺滑触感、快速响应是卖点
• 室内环境：温湿度可控，无强干扰
• 预算充足：愿意为更好的体验支付更高成本
• 现代设计需求：全面屏、超薄机身

[AFFILIATE_SLOT_1]

6.3 特殊情况参考

需求	推荐	原因
戴手套操作	电阻屏	普通手套无法操作电容屏
水下操作	电阻屏	水会导致电容屏误触发
多点触控	电容屏	电阻屏物理上不支持
手写签名	电阻屏	精度更高，可配普通笔
低成本	电阻屏	价格优势明显
户外强光下	电阻屏	电容屏易受环境电场干扰
时尚消费电子	电容屏	用户体验和外观更佳

七、市场趋势与技术演进

7.1 当前市场格局

• 消费电子领域：电容屏已完全占据主导地位。智能手机、平板电脑、笔记本电脑等几乎全部采用电容触摸技术。
• 工业/商用领域：电阻屏仍有大量应用。工控HMI、医疗设备、POS机、车载导航等场景中，电阻屏因其耐用性和环境适应性而备受青睐。

7.2 技术发展方向

• 电容屏：向更大尺寸、更高报点率、更低功耗、支持主动笔方向发展。In-Cell/On-Cell技术使屏幕更薄，为Vue等现代框架构建的复杂UI提供了更好的硬件基础。
• 电阻屏：向更耐磨、更薄、透光率更高方向发展。五线电阻屏提升了耐用性。

7.3 新兴技术

• 声波触摸：表面声波技术，高透光、耐用，但怕污渍
• 红外触摸：大尺寸应用（教育白板、商用展示）
• 力感触控：苹果的3D Touch技术，检测按压力度

[AFFILIATE_SLOT_2]

八、总结

电阻触摸屏和电容触摸屏各有千秋，没有绝对的“好”与“坏”，只有“适合”与“不适合”。

一句话总结：

电阻屏 = 皮实耐用、成本低、精度高、环境适应性强，适合工业/专业场景。

电容屏 = 体验顺滑、支持多点、外观精美、响应快速，适合消费/民用场景。

作为嵌入式开发者，理解两者的本质区别——电阻屏检测“压力”，电容屏检测“电场”——就能在各种项目中做出正确的选型决策。

选型时请牢记三个核心问题：

1. 操作环境：室内还是户外？有无水、油、粉尘？
2. 操作方式：戴手套吗？需要多点触控吗？精度要求高吗？
3. 成本预算：项目对BOM成本敏感吗？

回答完这三个问题，答案自然就清晰了。
