深入解析：Modbus 通信协议

一、什么是协议

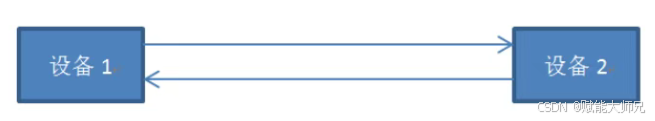

简单地说，在通信中，规定了不同的内容规范，这个规范是通信的双方都需要遵守的，这样就可以实现两者的通信。

而这个协议规范可以有很多种，来适应不同的设备以及通信要求等，我们常见的就有 IIC SPI UART 串口通信协议等等。而 Modbus 也是一个串行通信协议。

二、RS-485 RS-232

我们在看Modbus的时候，经常会看到485串口，232串口，这些是什么呢？

RS232，RS485是一种电平标准。

数据在通信双方之间传输，本质是传输物理的电平，比方说传输5V的电压 -1V的电压信号，这些物理信号在传输过程中会受到很多干扰，比方说你传输一个5V的电压，到了接收端可能就变成了4.8V，并且通信的双方高低电平的参考电压可能不同。

那么这个时候就需要一个电平标准，来判断多少V的电压是高电平 1，多少V的电压是低电平 0，这就诞生了 RS-485 RS-232。

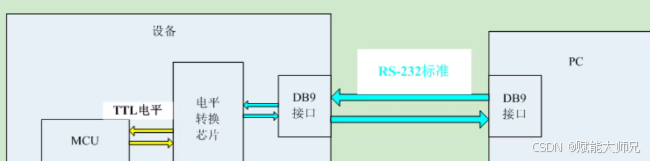

RS232：是电子工业协会(Electronic Industries Association，EIA) 制定的异步传输标准接口，同时对应着电平标准和通信协议（时序），其电平标准：+3V～+15V对应0，-3V～-15V对应1。

全双工逻辑1：-15V–5V逻辑0：+3V–+15V

RS485：RS485是一种串口接口标准，为了长距离传输采用差分方式传输，传输的是差分信号，抗干扰能力比RS232强很多。两线压差为-2~-6V表示0，两线压差为+2~+6V表示1。

半双工
逻辑1：+2V~+6V
逻辑0：-2V~ -6V
注意485的电平指的是485-A和485-B两根传输线，两线间的电压差。而不是传输线上的电压。

也就是 RS-485 电平标准确定传输过来的数据是 0 还是 1，在此基础上，这些字节数据根据 modbus 通信协议来进行数据的交互传输。                                                                            &
