LabVIEW动态信号分析 - 指南

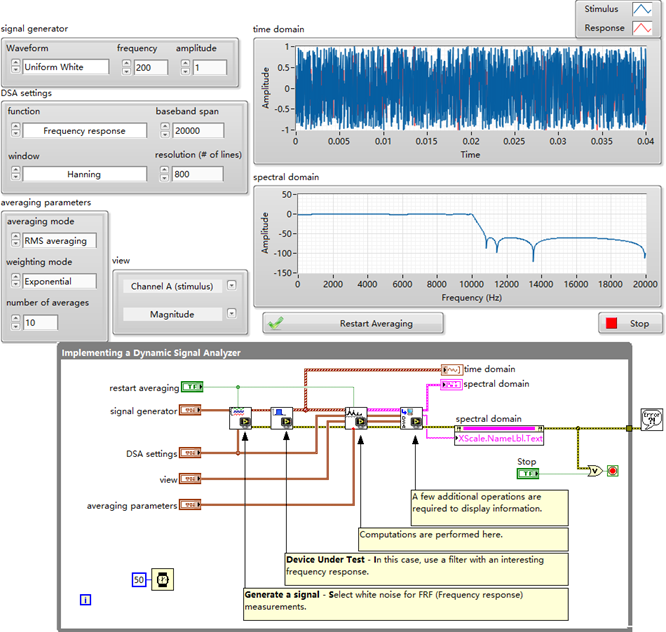

LabVIEW动态信号分析仪（DSA）完成，经过生成信号、经被测设备（如特殊频率响应滤波器），利用 LabVIEW 进行计算与显示，可在时域、频域分析信号，支持多种测量机制与参数配置。

用于对动态信号（随时间变化的信号，如振动、噪声等）进行采集、分析的仪器，能在时域观察信号波形，借助傅里叶变换等在频域呈现频谱、频率响应等信息，助力工程师分析信号的频率成分、系统频率特性等。就是动态信号分析仪

​

VI说明

• 信号生成 VI

• • 功能：生成指定波形（如均匀白噪声，用于频率响应函数测量）、频率、振幅的信号。

  • 使用场合：需要激励信号以测试系统（如滤波器、机械结构等）频率响应时，作为激励源。

  • 特点：波形、频率、振幅参数可灵活设置，满足不同测试激励需求。

  • 利用注意事项：需根据被测系统特性（如带宽、量程）合理设置频率与振幅，避免超出框架范围。

  • 类似能力对比：与函数发生器硬件相比，LabVIEW 的信号生成 VI 无需额外硬件，可通过软件灵活编程生成艰难或特殊定制波形，更适合实验室仿真与快捷原型开发；但在高频率精度、高功率输出等硬件要求高的场景，不如专业函数发生器。

• 信号分析与展示

• • 功能：对输入信号进行时域、频域分析（如 FFT、功率谱计算、频率响应分析），并在界面显示结果；支持多种窗函数（如汉宁窗）、平均模式（如 RMS 平均）等参数配置。

  • 使用场合：得对动态信号进行实时或离线的时域、频域分析，以获取信号频率成分、系统频率特性等信息的场景，如振动测试、声学分析、电路频率响应测试等。

  • 特点：集成多种信号分析算法，参数配置灵活，界面直观，便于工程师快速获取分析结果；支持多通道测量与显示切换。

  • 使用注意事项：选择窗函数时需考虑信号特性（如汉宁窗适合减少频谱泄漏，适用于非周期信号）；平均次数设置会影响分析结果的噪声水平与响应速度，需根据测试需求权衡。

  • 类似功能对比：与专业的动态信号分析仪硬件相比，基于 LabVIEW 的构建成本更低、灵活性更高（可通过编程定制分析流程与界面），但在高速、高精度的高端测试场景，硬件分析仪的性能更优；与其他编程环境（如 Python）的信号分析库相比，LabVIEW 的图形化编程更适合工程师快速搭建与调试系统，尤其在需要实时硬件交互的场景更具优势。

动态信号分析在工程领域应用广泛，如机械工程中分析振动信号以诊断设备故障，电气工程中测试电路与系统的频率响应，声学工程中分析噪声的频率成分等。LabVIEW 作为图形化编程环境，为工程师提供了便捷的设备，无需深入底层代码，即可通过拖拽模块搭建动态信号分析系统，加速了研发与测试流程。
