本文对XL-Driver-Library进行基本介绍，并对通用的一些关键接口函数和通用的ErrorCode进行介绍。

附Vector官方提供的XL-Driver-Library应用说明：

Driver Library for the Vector Network Interfaces

XLDriverLibrary说明文档

1 XL-Driver-Library介绍

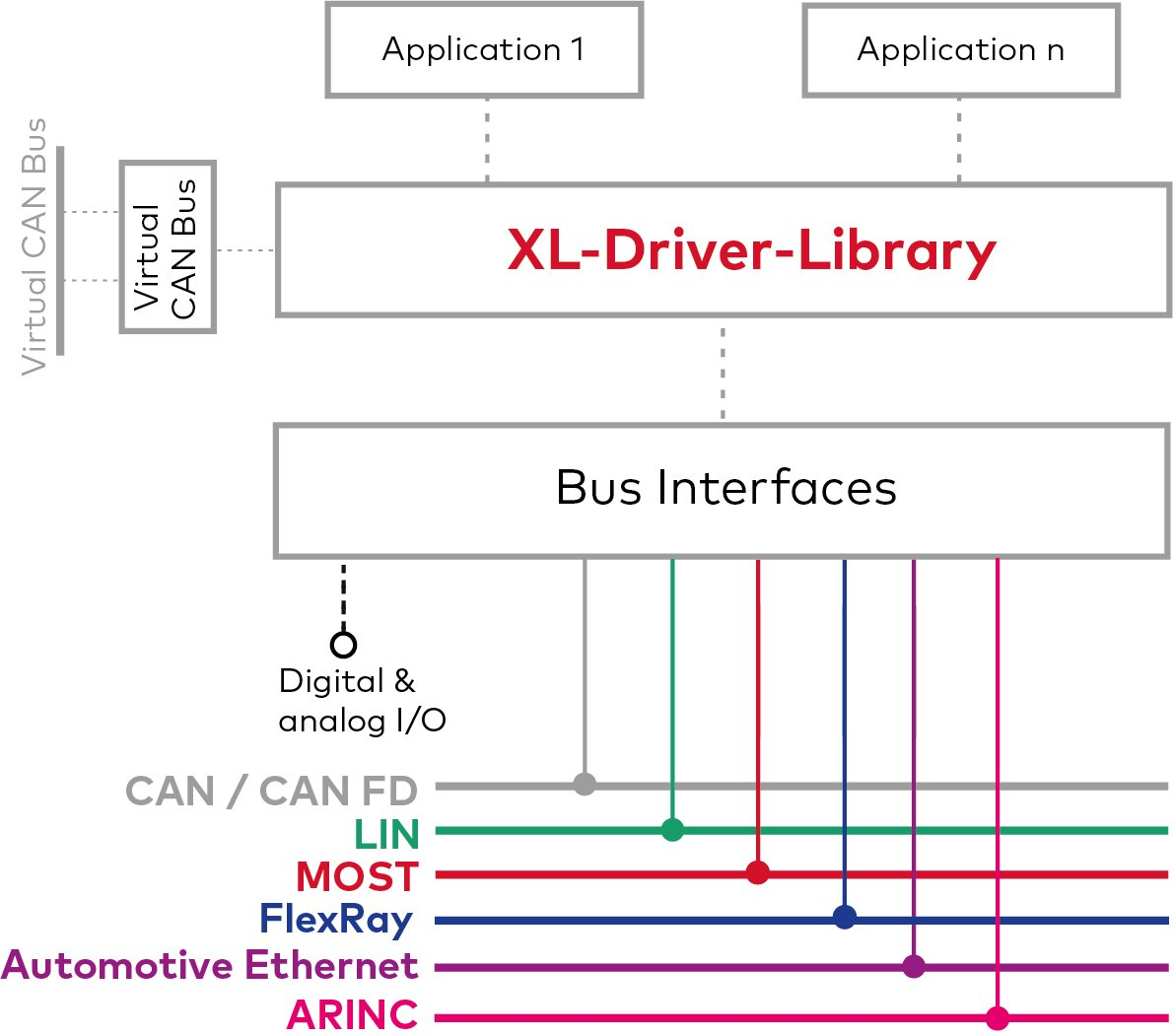

Vector XL-Driver-Library 是Vector公司提供的官方底层驱动接口库，专门用于与其硬件设备（如VN系列接口卡）进行直接通信。与基于COM-API不同，XL-Driver-Library供应了更底层的硬件访问能力，简单来说就是XL-Driver-Library直接提供了VN系列接口卡的硬件驱动程序接口，上位机软件（如python脚本）通过调用动态链接库（dll）以构建对Vector硬件接口的通信控制，即Python脚本作为直接上位机控制板卡硬件，如下图：

1.1 System Requirements

• Supported Vector devices

The XL Driver Library is compatible with the following Vector devices:
► CANcardXL/XLe
► CANboardXL Family
► CANcaseXL/XL log
► VN0600 Interface Family
► VN1500 Interface Family
► VN1600 Interface Family
► VN2600 Interface Family
► VN5000 Interface Family
► VN7000 Interface Family
► VN8800 Interface Family
► VN8900 Interface Family
► VX0312/VX1135/VX1161.41

• Supported operating systems

The XL Driver Library is compatible with the following operating systems:
► Windows 7 (32 bit / 64 bit)
► Windows 8 (32 bit / 64 bit)
► Windows 10 (64 bit)

2 设备初始化Common Commands

设备初始化过程：

​

2.1 xlOpenDriver()

函数原型	XLstatus xlOpenDriver(void)
描述	所有的application都需要在最开始先调用此接口以打开设备驱动
