数据恢复原理实验

一、实验目的

　　　　通过实验理解数据存储机制，掌握基本的数据灾难备份和恢复工具，了解信息隐藏与检测相关知识。

二、实验步骤

　　　　1.用Winhex查看硬盘信息

　　　　　　（1）为虚拟机添加一块硬盘

　　　　　　　　　　登录到实验主机上。右击“我的电脑”->“管理”，见下图：

　　　　　　　　　　

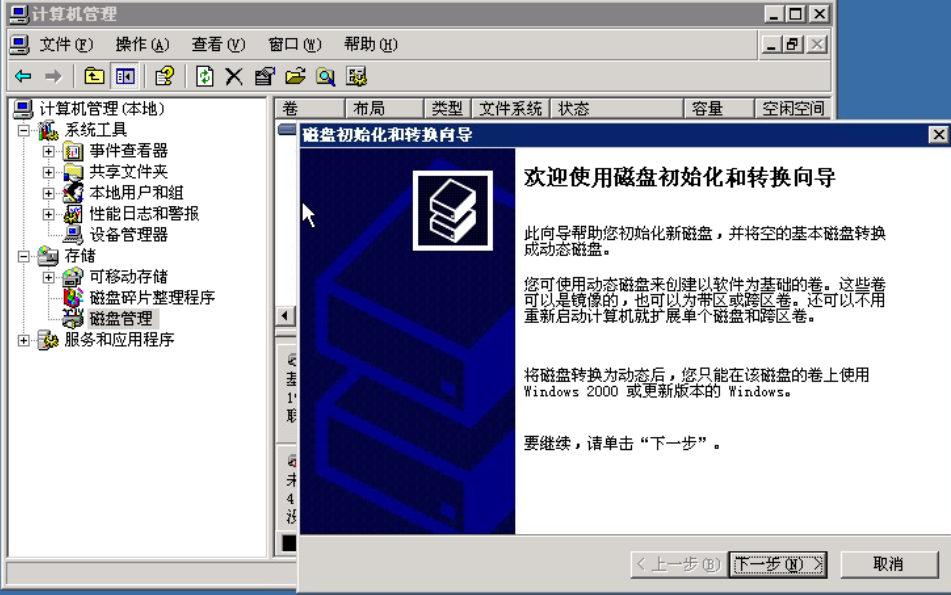

 　　　　　　　　　　点击磁盘管理，会出现磁盘初始化和转换向导，利用向导添加一块新的磁盘，如下图：

　　　　　　　　　　

 　　　　　　　　　　

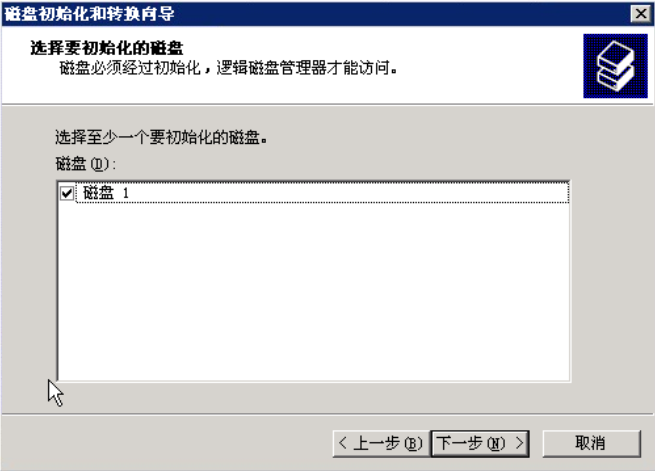

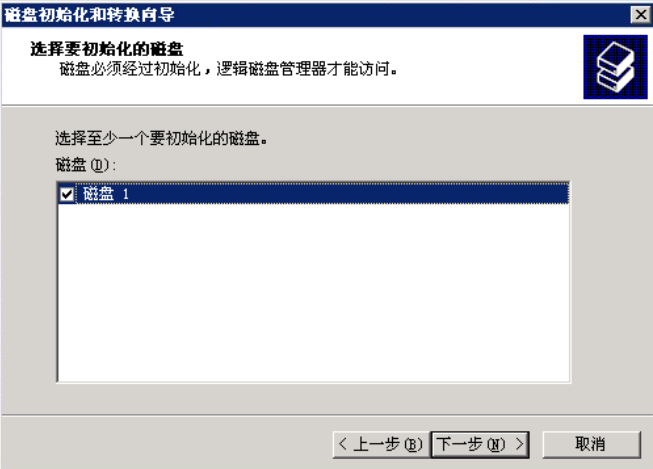

 　　　　　　　　　　选择要转换的磁盘，勾选“磁盘 1”：

　　　　　　　　　　

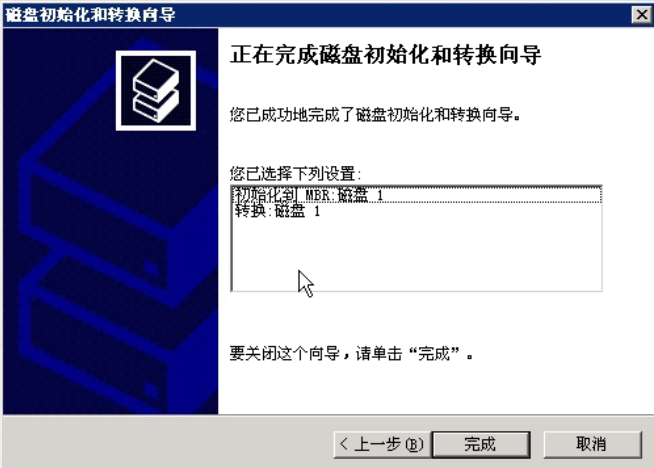

 　　　　　　　　　　下一步直至完成：

　　　　　　　　　　

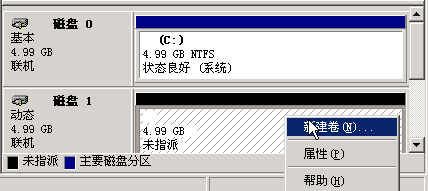

 　　　　　　　　　　 在新添加的动态磁盘上创建卷：

　　　　　　　　　　

 　　　　　　　　　　所有选项均默认，直至完成向导，等待格式化完毕后在“我的电脑”会显示新的磁盘

　　　　　　　　　　

　　　　　　（2）安装winhex

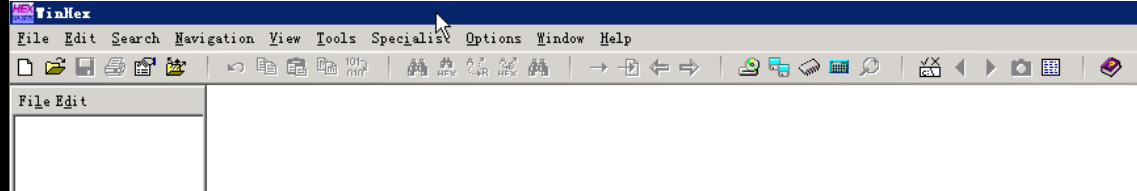

　　　　　　　　　　打开桌面tools\WinHex文件夹，双击运行WinHex程序，出现如下窗口：

　　　　　　（3）使用winhex打开硬盘，分析硬盘信息

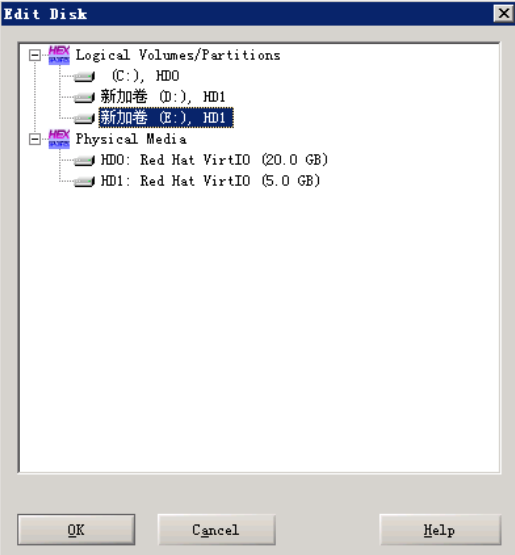

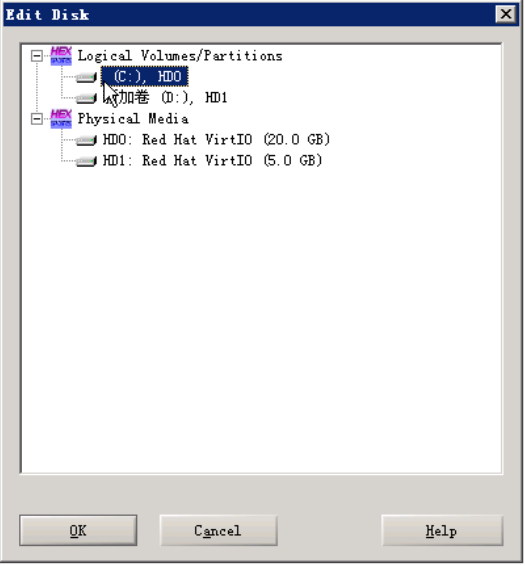

　　　　　　　　　　点击tools—>open disk，出现下图：

　　　　　　　　　　

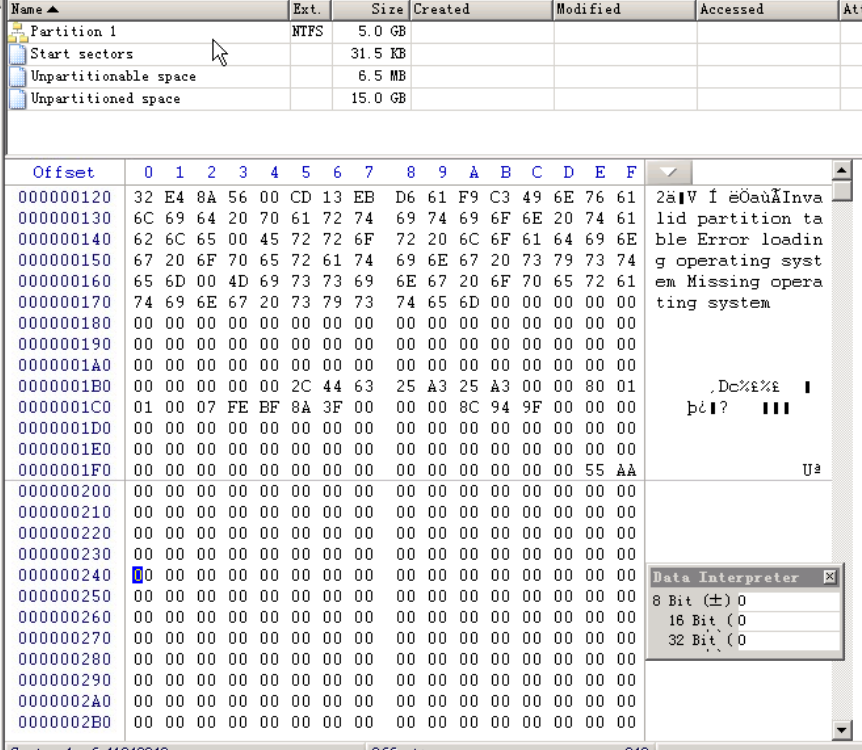

 　　　　　　　　　　打开物理磁盘C盘，可以查看与编辑硬盘信息。

　　　　　　　　　　

 　　　　　　　　　　找到第一扇区末尾：000001F0处，查看末尾标志是否为55AA。

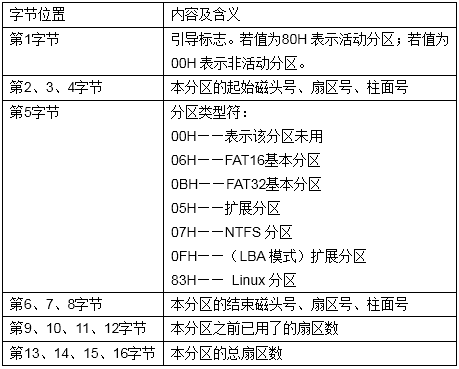

　　　　　　（4）根据看到的信息，查找资料，分析硬盘的分区信息。

　　　　　　　　　　

 　　　　2.用Winhex找回被删除文件

　　　　　　（1）建立反删除目标文件

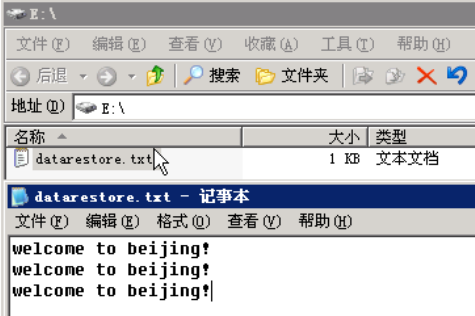

　　　　　　　　　　关闭winhex，打开E盘（新建立的分区），建立一个文本文件，命名为：datarestore.txt，并添加内容。

　　　　　　　　　　

 　　　　　　　　　　保存之后，删除文件。删除后可以到E盘上查看，目标文件已经没有了。

　　　　　　　　　　

　　　　　　（2）找回文件（找回彻底删除的文件 eg：shift+del）

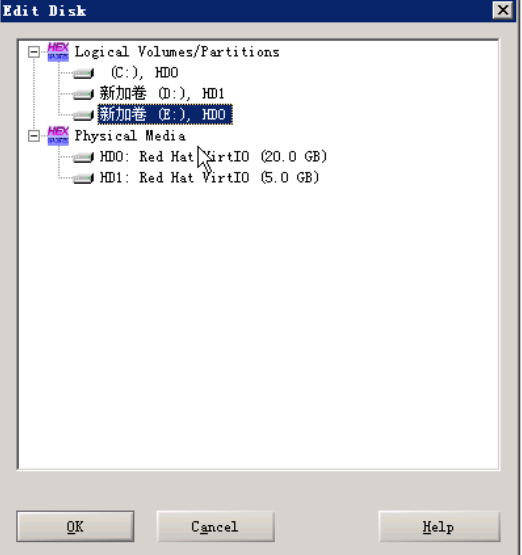

　　　　　　　　　　打开winhex，点击tools—>open disk，打开E盘：

　　　　　　　　　　

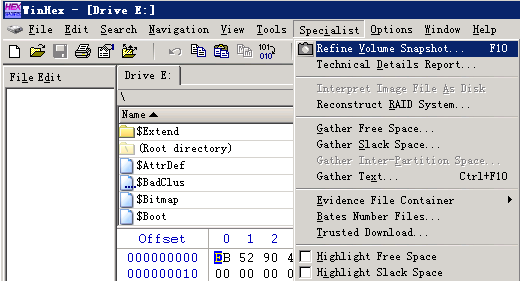

 　　　　　　　　　　点击Specialist—>refine volume snapshot 获取卷快照，也可以按快捷键F10

　　　　　　　　　　

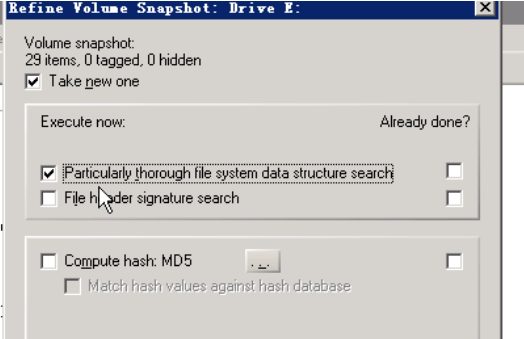

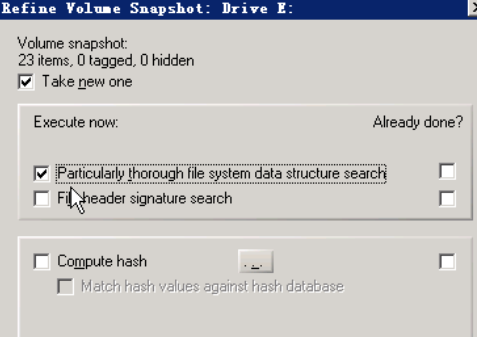

 　　　　　　　　　　勾选“获取新快照”与“彻底搜索文件系统数据结构”，然后点击“确定”：

　　　　　　　　　　

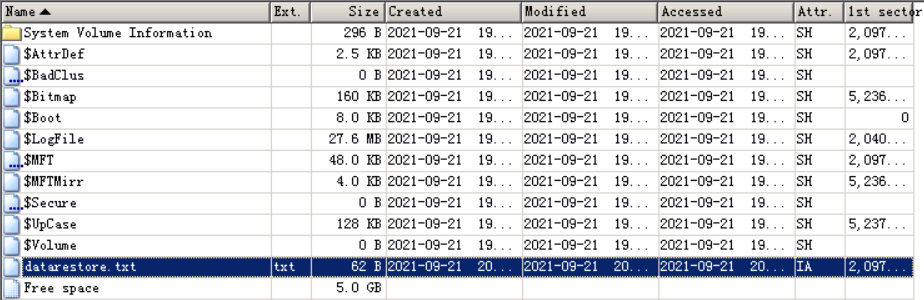

 　　　　　　　　　　可以看到winhex自动查找硬盘文件系统，查找后找到被删除文件，被删除文件与存在的文件颜色不同：

　　　　　　　　　　

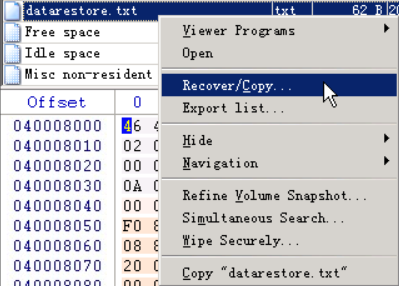

　　　　　　　　　　右键该文件，点击恢复/复制

　　　　　　　　　　

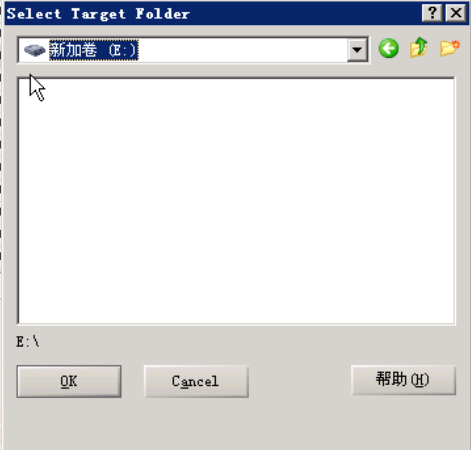

　　　　　　　　　　选择一个路径保存文件，打开恢复的文件，查看内容是否成功恢复。

　　　　3.用Final data恢复被删除的文件

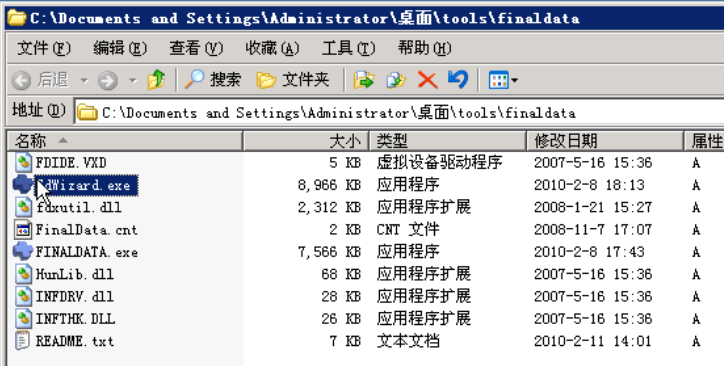

　　　　　　（1）打开桌面上tools\finaldata文件夹，找到应用程序“FdWizard”

　　　　　　　　　　

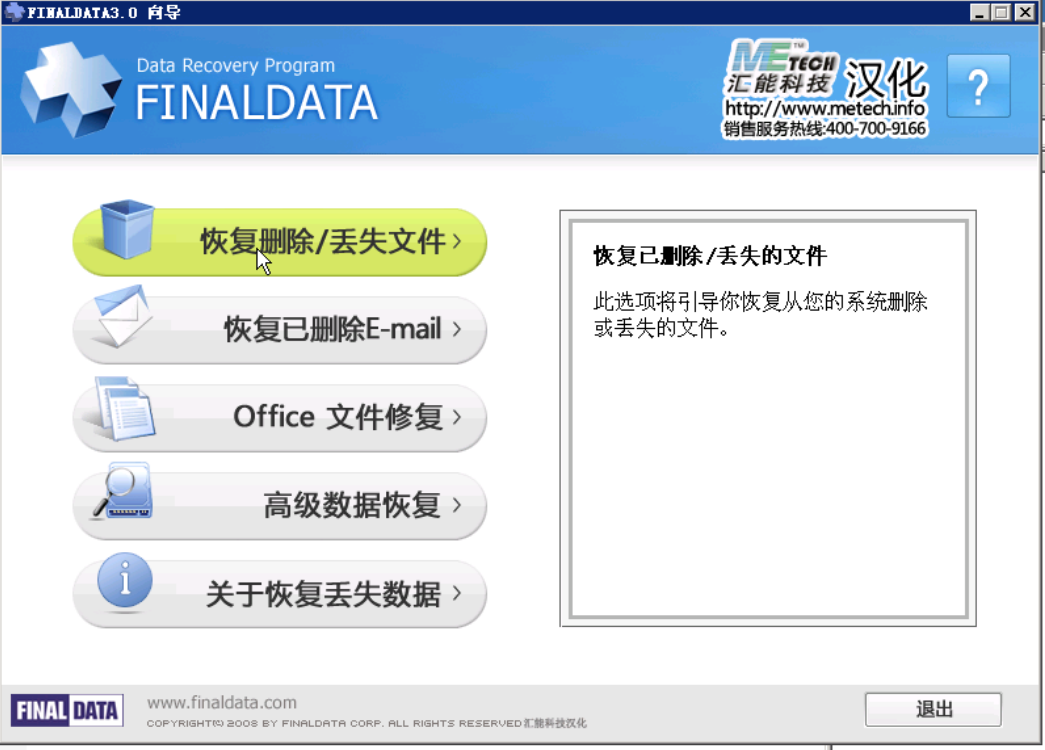

 　　　　　　　　　　打开该程序，显示主界面如下图，选择“恢复删除/丢失文件”，选择恢复已删除文件：



　　　　　　　　　　

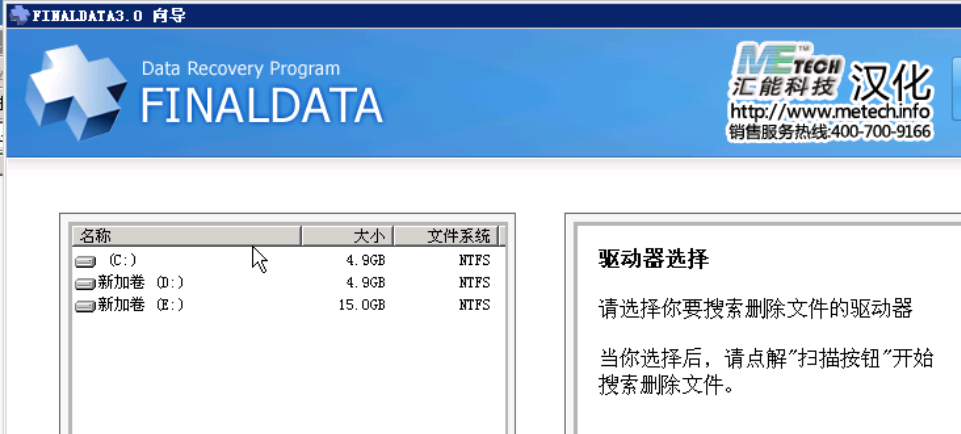

 　　　　　　　　　　将出现“选择驱动器”界面：

　　　　　　　　　　

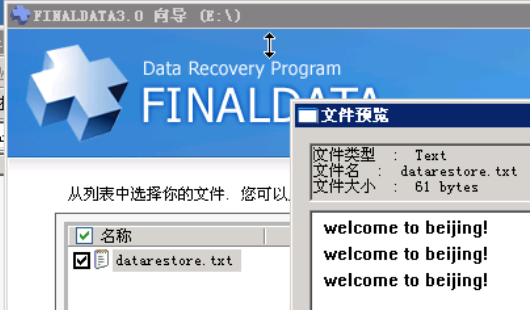

 　　　　　　　　　　选择需要扫描的驱动器，然后点击“扫描”，一段时间后会出现以前删除过的文件，勾选目标文件的复选框，可以“预览”，如下图：

　　　　　　　　　　

 　　　　　　　　　　可以看到文件的内容与被删前无误，也可以点击恢复选择一个路径保存文件再查看。

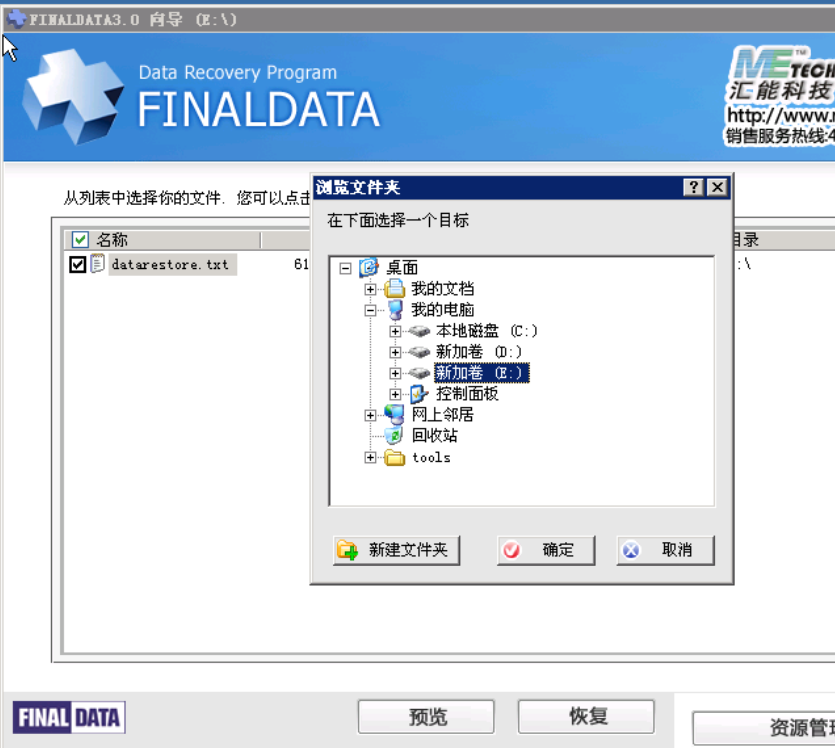

　　　　　　　　　　点击恢复，选择要恢复的分区：

　　　　　　　　　　

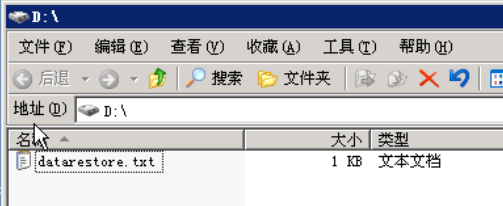

　　　　　　　　　　恢复至D盘，在“我的电脑”中查看已恢复文件

 　　　　　　　　　　

三、分析与思考

　　　　1）试着把E盘格式化后，分别用winhex和final data恢复被删除的文件，看能否恢复成功。

　　　　　　winhex可以恢复格式化的文件

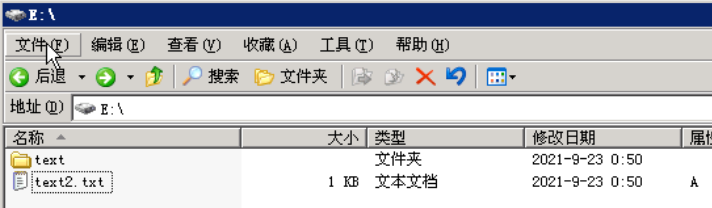

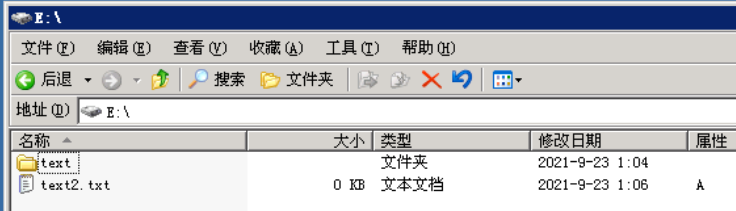

　　　　　　①新建磁盘E盘，在E盘中新建一个文件夹和一个文件。

　　　　　　　　

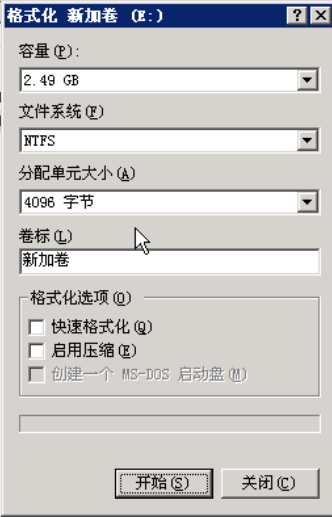

 　　　　　　②右击E盘选择格式化，开始格式化。

　　　　　　　　

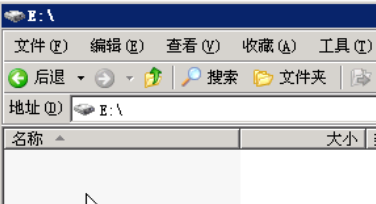

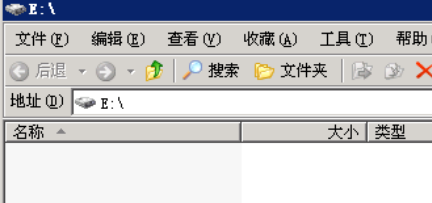

 　　　　　　　　格式化后E盘中无文件夹及文件。

　　　　　　　　



 　　　　　　③打开WinHex，然后选择Tools->Open Disk，选择E盘

　　　　　　　　

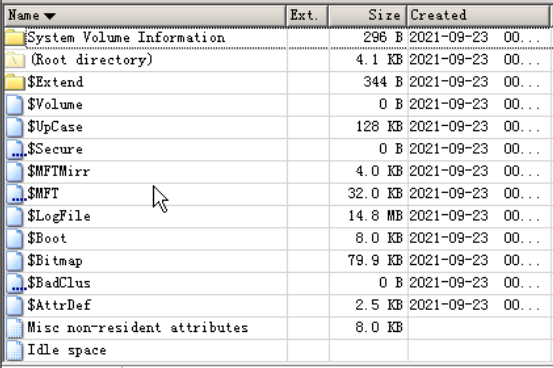

 　　　　　　　　初始E盘无新建文件夹及文件

　　　　　　　　

　　　　　　④选择Specialist—>refine volume snapshot 获取卷快照，勾选获取新快照与彻底搜索文件系统数据结构，然后点击确定：

　　　　　　　　

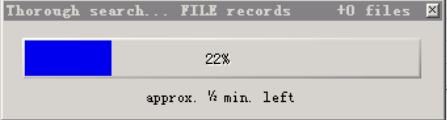

 　　　　　　　　正在恢复

　　　　　　　　

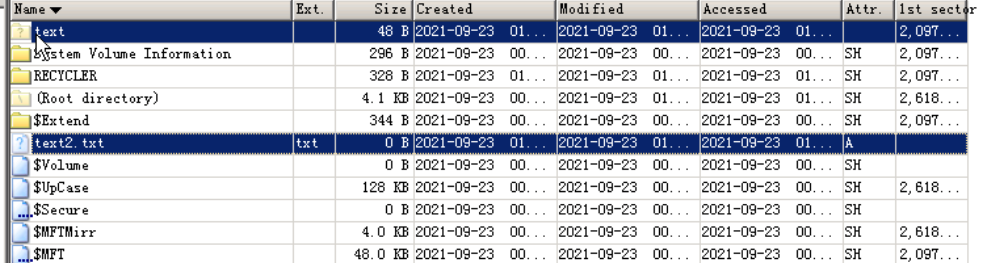

 　　　　　　　　可以看到已经查找到格式化的文件夹及文件

　　　　　　　　

 　　　　　　　　右键该文件，点击恢复/复制，点击确定

　　　　　　　　

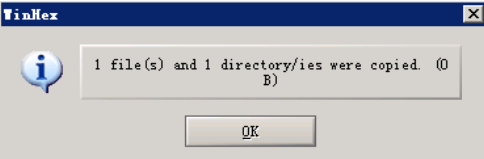

 　　　　　　　　已经恢复

　　　　　　　　



 　　　　　　　　E盘已经恢复

　　　　　　　　

　　　　2）尝试通过Winhex手工还原目录项、修复簇链表。

　　　　　　第一个问答中已经详细演示。

四、心得体会

　　　　通过实验理解数据存储机制，掌握了基本的数据灾难备份和恢复工具，了解了信息隐藏与检测相关知识。

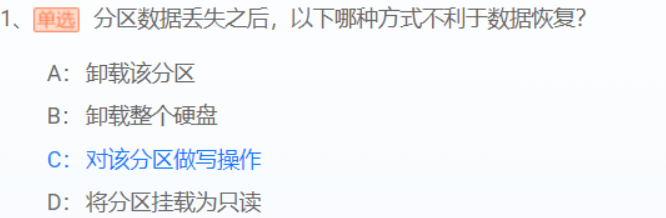

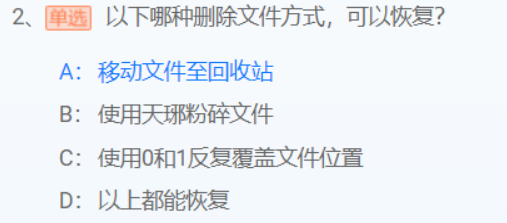

五、课后习题
