IK ikGodray





ikGodray是一种具有体积感的光线，直译过来就是“上帝射线”（？）

借物：场景：@ Ai；人物：sceneryQAQ；动作：yurie。

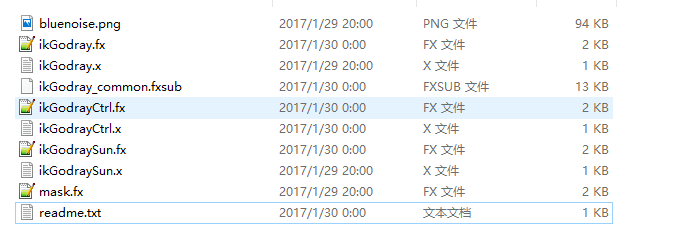

在readme内可以看到介绍，ikGodray.x是简单的规范，ikGodraySun.x是完整的规范。

使用方法：

　　1. 将ikGodray.x插入MMD。

　　2. 在MME的MaskMapRT选项卡中取消选中Skydome。

　　　Si调整光的延伸量，0~1内，值越小越强。

　　　Tr调整光的效果强度，0~1内，值越大越强

.fx文件内也可以进行设定，.fx文件可设定项有：

　　ライト自体の色：灯光本身颜色。

　　光の筋の色：浅条纹颜色。

　　光の長さ。Siでも調整可能：灯长，用Si可调。

　　光の参照範囲：光照参考范围

　　ライト位置の指定方法：指定灯光的位置。

　　　　0 ： 跟随MMD内部的照明位置；

　　　　1 ： 设置控制器指定方向，原点为基准；

　　　　2 ： 设置控制器指定的“位置”。

　　参照回数：参考计数。

　　前フレとの合成を行うか? チラつきを若干抑える：是否与前一帧组合在一起。

　　バッファサイズ。512 or 1024あたり：缓冲区大小，512或1024。

效果展示：

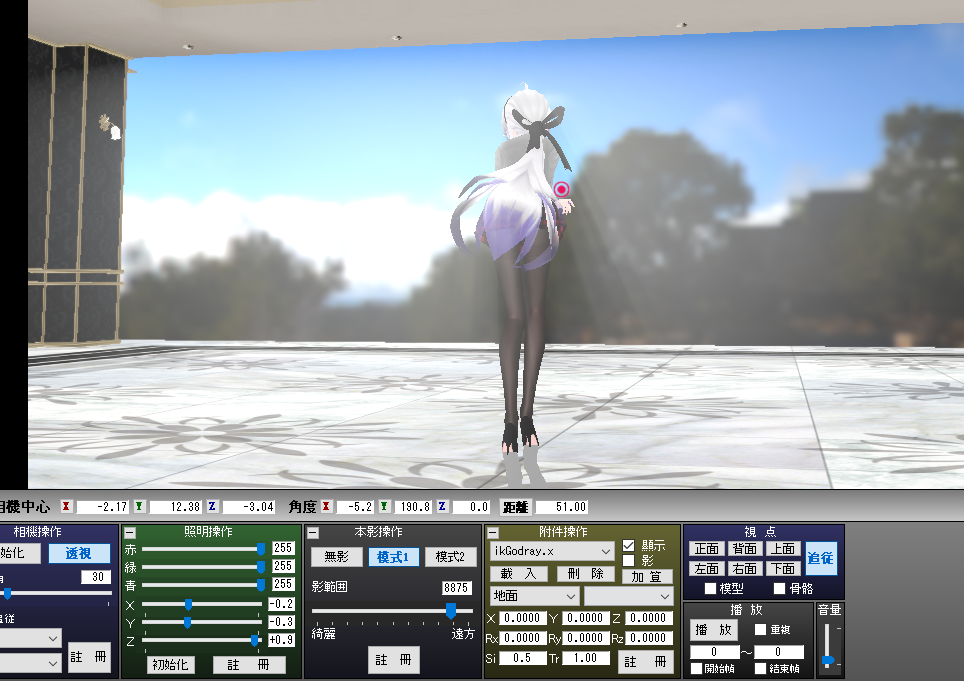

ikGodray.x开启，白色的体积光线：

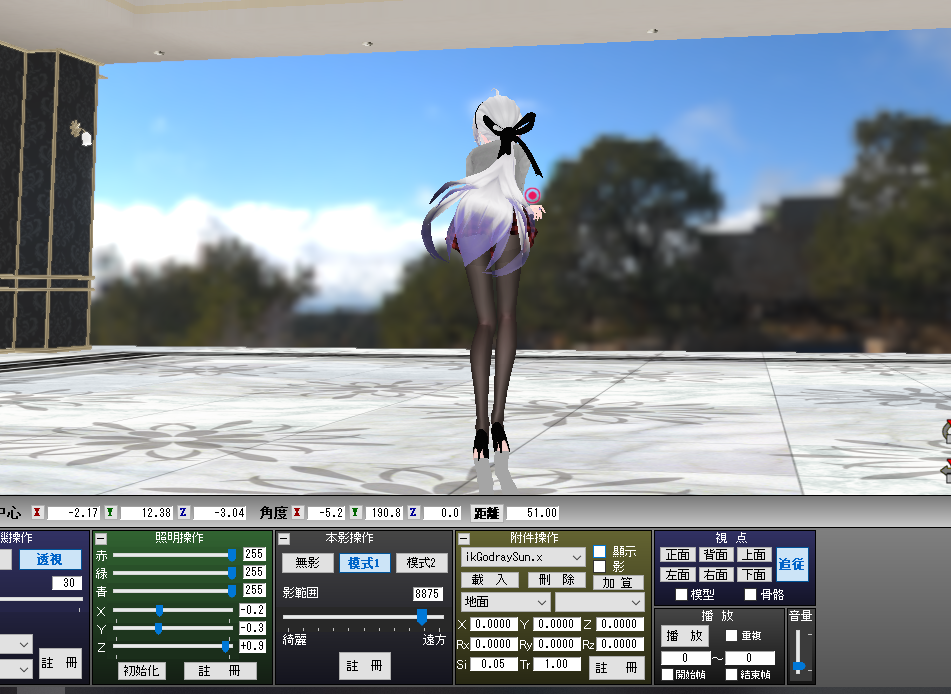

ikGodraySun.x开启，金色的太阳光线：

颜色可以由照明里的红绿青来调节。

这里再详细展示下Si和Tr的不同。

Si是延伸量，在.fx文件中有定义Si为光长，那么正确的理解应为：光线的延伸量。既假如光线有长度和透明度，那么Si的改变对应的是光线的长度。

所以，Si并不是强度，虽然视觉上看着好像光线变强了不少，但是实际上是因为光线变长了，进入视野的光量多了，覆盖的面广了，所以看着光线好像变强了。

Tr是光强，对应了假设里光线的透明度，这个一般不会搞错。

Si=1.0 Tr=1.0：

Si=0.5 Tr=1.0：

大家可以看到，弱音背影那一圈的光强只是略微的增加，更多的变化是周围的光线“延伸”了，导致进入屏幕内的光量变多。

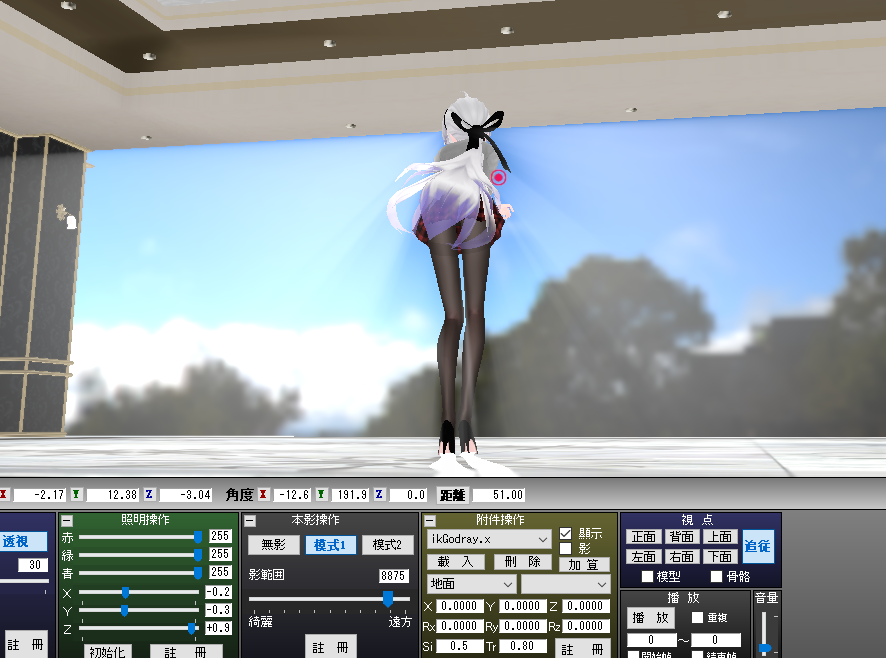

Si=0.5 Tr=0.8：

Tr值变小，光强变弱，对比上一图，弱音臀部那一圈可以看到，光强明显变弱，但是光长并没有减少，看着感觉变少只是因为最边缘的光线因为Tr变小而变得微不可查，但实际上还是存在的！

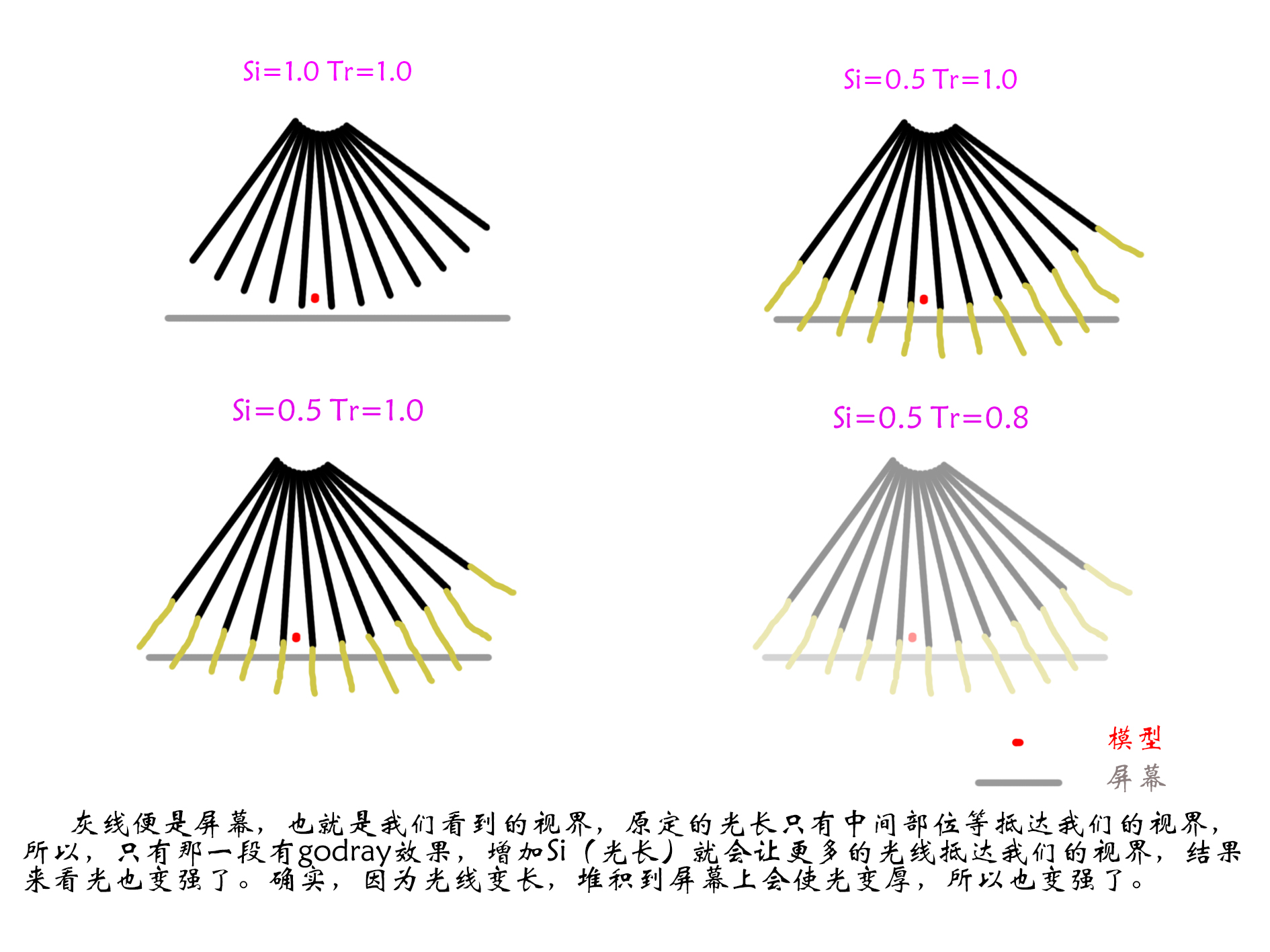

原理示意图：

看示意图可知，实际使用时，两个的调节效果很接近，所以只要能达到目的，怎么调试都行。

之前觉得因为这个Godray看上去很简单，就不想总结流程了，后来回去看的时候发现，Si和Tr可能会混淆，所以还是写下流程：



Step 1 附件载入

        按需选择ikGodray.x或者ikGodraySun.x，并在MME的MaskMapRT选项卡中取消选中Skydome。

Step 2 方向颜色调节

        现将Si调为0.01，根据需求调整好Godray的方向和颜色。

Step 3 光扩展量（Si）和光线强度（Tr）的调节

        根据场景需求，调节光长Si和光强Tr。

Step 4 补光

        Godray的方向是和照明里阳光方向一致。

也就是说，有的时候，为了达到某种效果而让光线侧入或者从后方照射时，前面的亮度可能会不足，则需要进行补光。

总的来说，个人非常建议大家把 .fx 内文件“//”后面的内容自己翻译下再覆盖上去，毕竟这个光线MME还是比较常用的，自己在文件里翻译了，就不用经常打开其他网页查内容了。
