以太网

网卡根据技术不同可以分为：令牌环接口卡、FDDI接口卡、SDH接口卡、以太网接口卡。

以下所说的网卡指以太网卡。

计算机网卡安装在网络接口（网口、端口）。

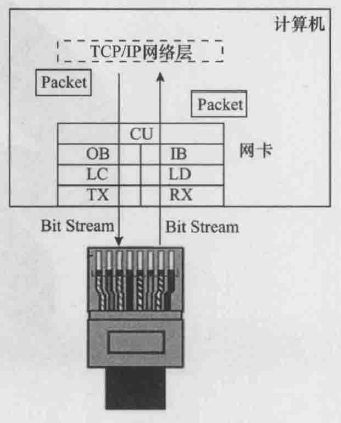

网卡从逻辑上分为7个功能模块：

CU(control Unit，控制单元)；将IP数据包封装成以太网帧

OB（Output Buffer，输出缓存）；将帧按顺序排列

IB（Input Buffer，输入缓存）；将帧按顺序排列

LC（Line Coder，线路编码器）；将组成帧的0和1转换成能在线路上传输的物理信号（线路编码）

LD（Line Decoder，线路解码器）；将物理信息转换成0和1（线路解码）

TX（Transmitter，发射器）；对物理信号的功率等进行调整，通过线路发出去

RX（Receiver，接收器）；接收物理信号，并将其功率等进行调整

网卡发送信息工作过程：

1.计算机的应用软件产生待发送的原始数据，通过应用层、传输层、网络层产生IP数据包，网络层将IP数据包传给CU，CU将每个IP数据包封装成以太网帧（Ethernet Frame），之后将帧传递给OB；

2.OB将接收到的以太网帧按照接收顺序做排列，再逐个传递给LC；

3.LC对以太网帧进行线路编码。以太网帧这时是由0和1组成的，他们只适合存在于缓存中，经过线路编码后，以太网帧被转换为适合存在于线路中的物理信号。之后将物理信号传递给TX；

4.TX对物理信号进行功率等特性的调整后发送出去。



网卡接收信息工作过程：

1.RX从传输介质中接收物理信号，并对物理信号的功率等特性进行调整，之后传递给LD；

2.LD进行线路解码，从物理信号中识别出逻辑上的0和1，将他们表达为存在于缓存中的物理量，然后将0和1传递给IB；

3.IB按照帧的接收顺序将其排列后，传递给CU；

4.CU对收到的以太网帧有两种操作：1.丢弃。2.去除以太网帧的帧头、帧尾，得到IP数据包，将IP数据包上传给网络层。



网卡工作在数据链路层和物理层；

计算机网卡用于收发数据；

交换机网卡用于转发数据（交换机网卡的CU收到帧后有3中操作：1.丢弃。2.传递给本交换机的其他某一块CU。3.将帧复制成n份，传递给本交换机的n个CU）
