使用ESP32-C3制作的数据转发盒子

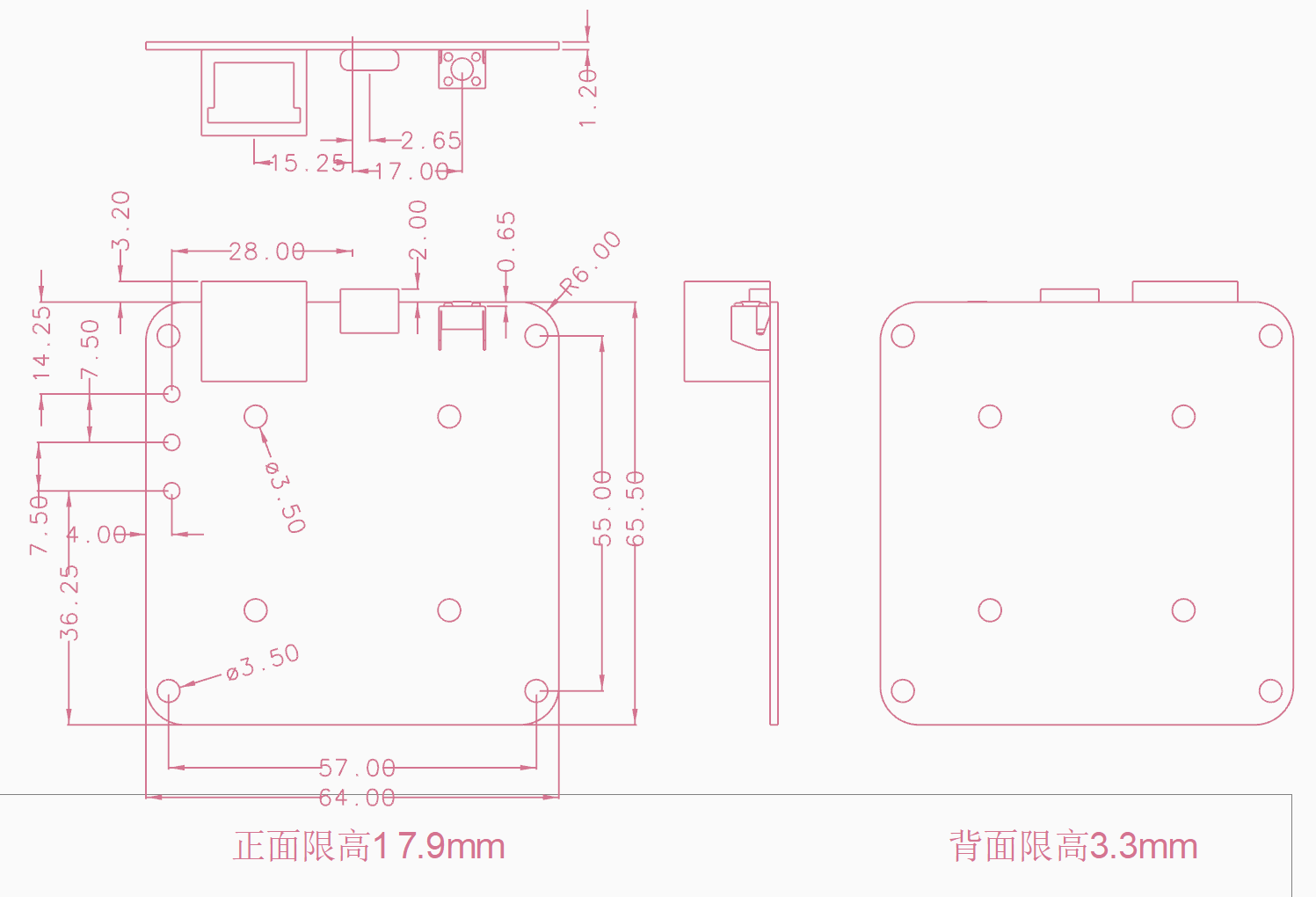

外壳选型

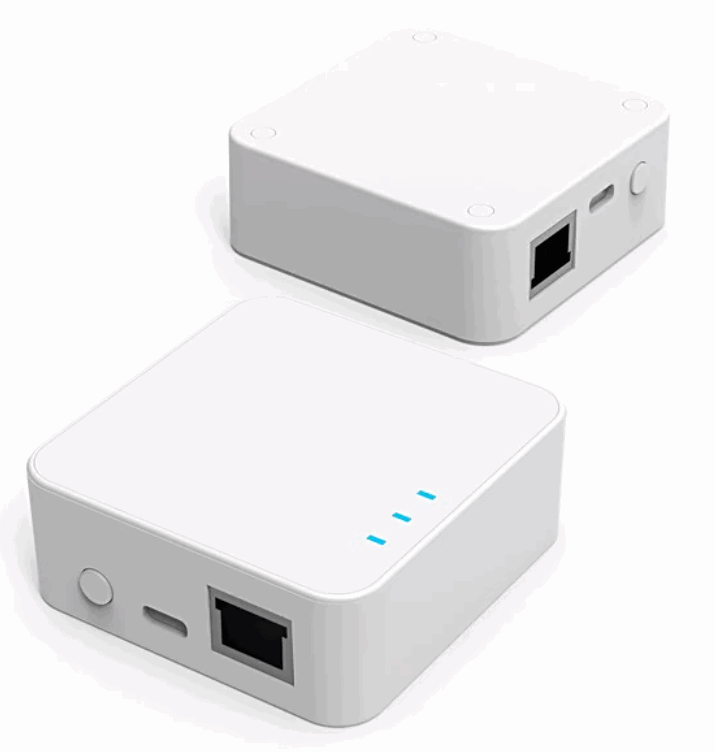

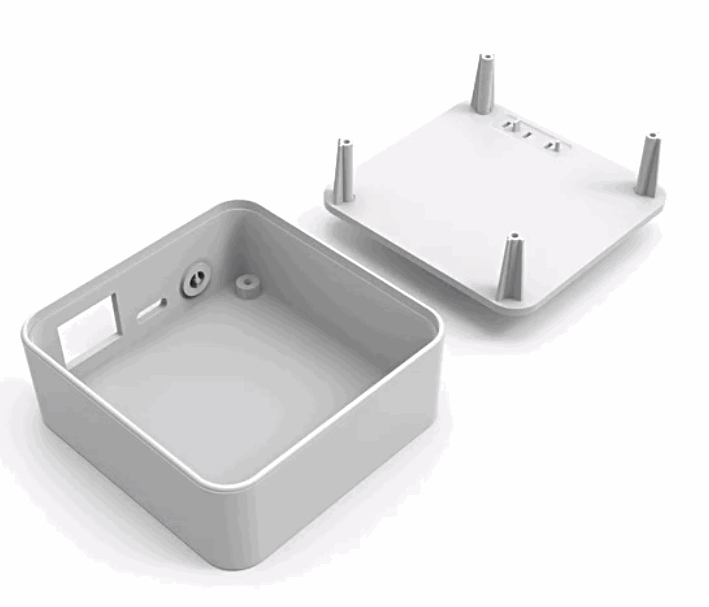

选择淘宝上面销量比较多的一款便携路由器外壳，有网口，USB-typec口，三个指示灯和一个按钮，买外壳配套送有指示灯导光柱，按钮，四个自攻螺丝和四个泡沫螺丝垫片(用于封住底部螺丝孔)。
RJ45网口内部有8根针，可以满足CAN，RS485，串口这三个接口所需的针脚，余下的两个脚用于隔离电源正极和隔离负极。
按钮接到IP5305T充电芯片的用户按钮上，短按一次开启电源输出，长按开启打开照明LED，双击关闭电源输出。
USB-typec供电部分连接到IP5305T，用于给内置锂电池充电；数据部分链接到ESP32-C3用于下载程序和应用通信。
三个指示灯分配给内置电源输出指示，隔离电源输出指示，网络活动状态指示。

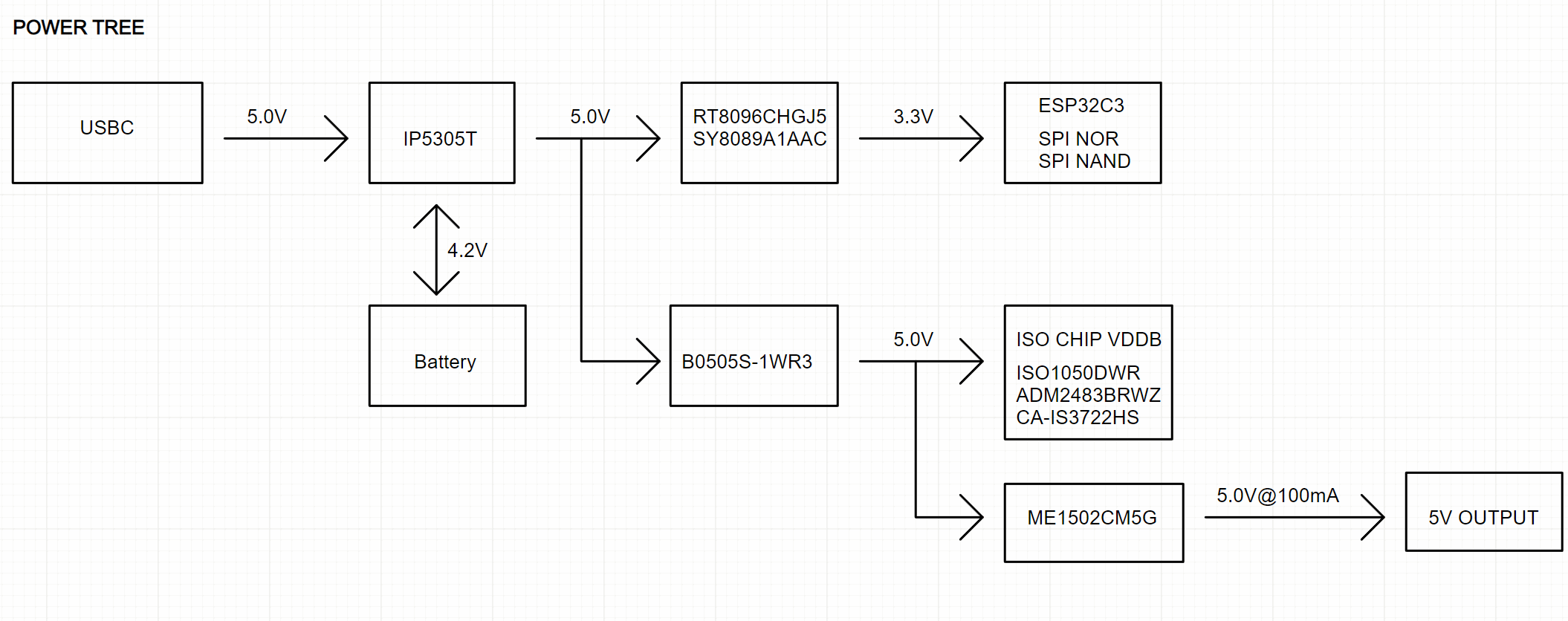

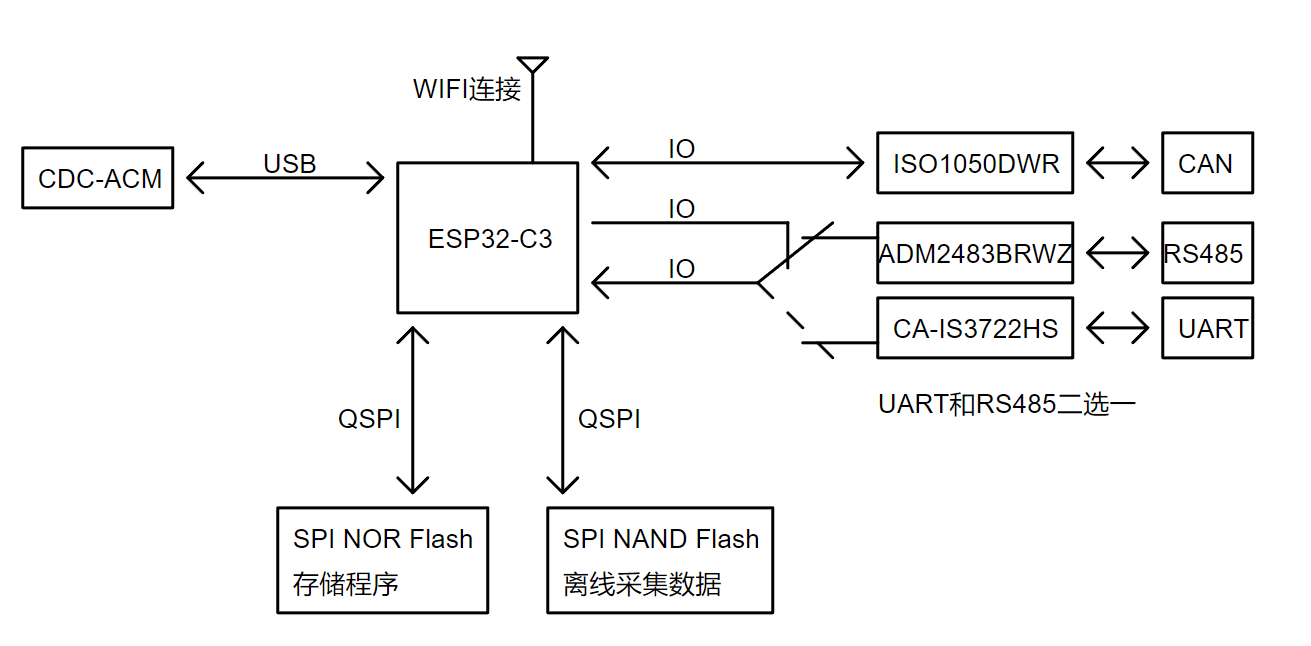

电路原理

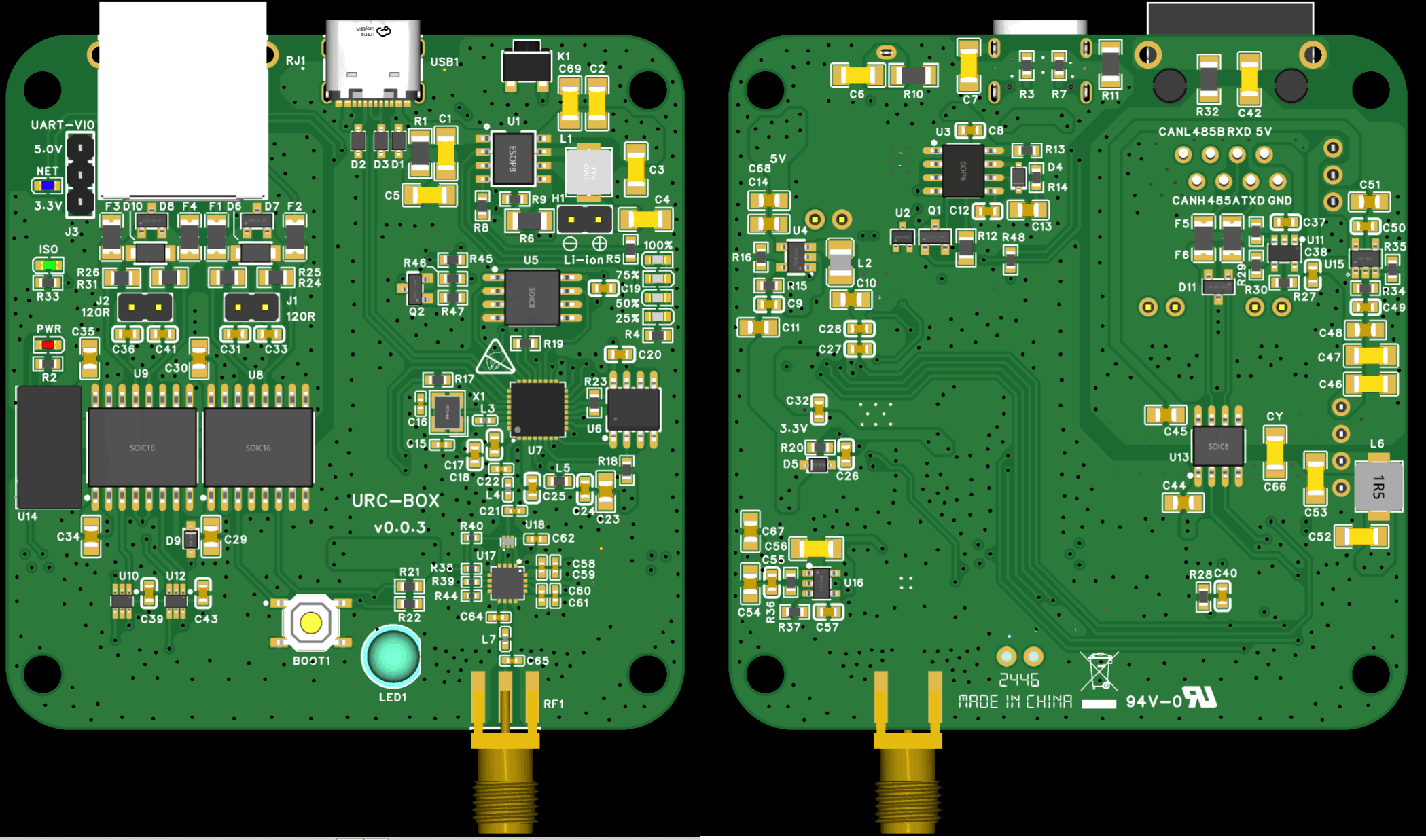

PCB 3D预览图-外置PA/LNA版本
外置PA/LNA=AT2402E，RF Switch=FM8625H，由于GPIO用于控制射频开关，因此无电池电压检测功能。

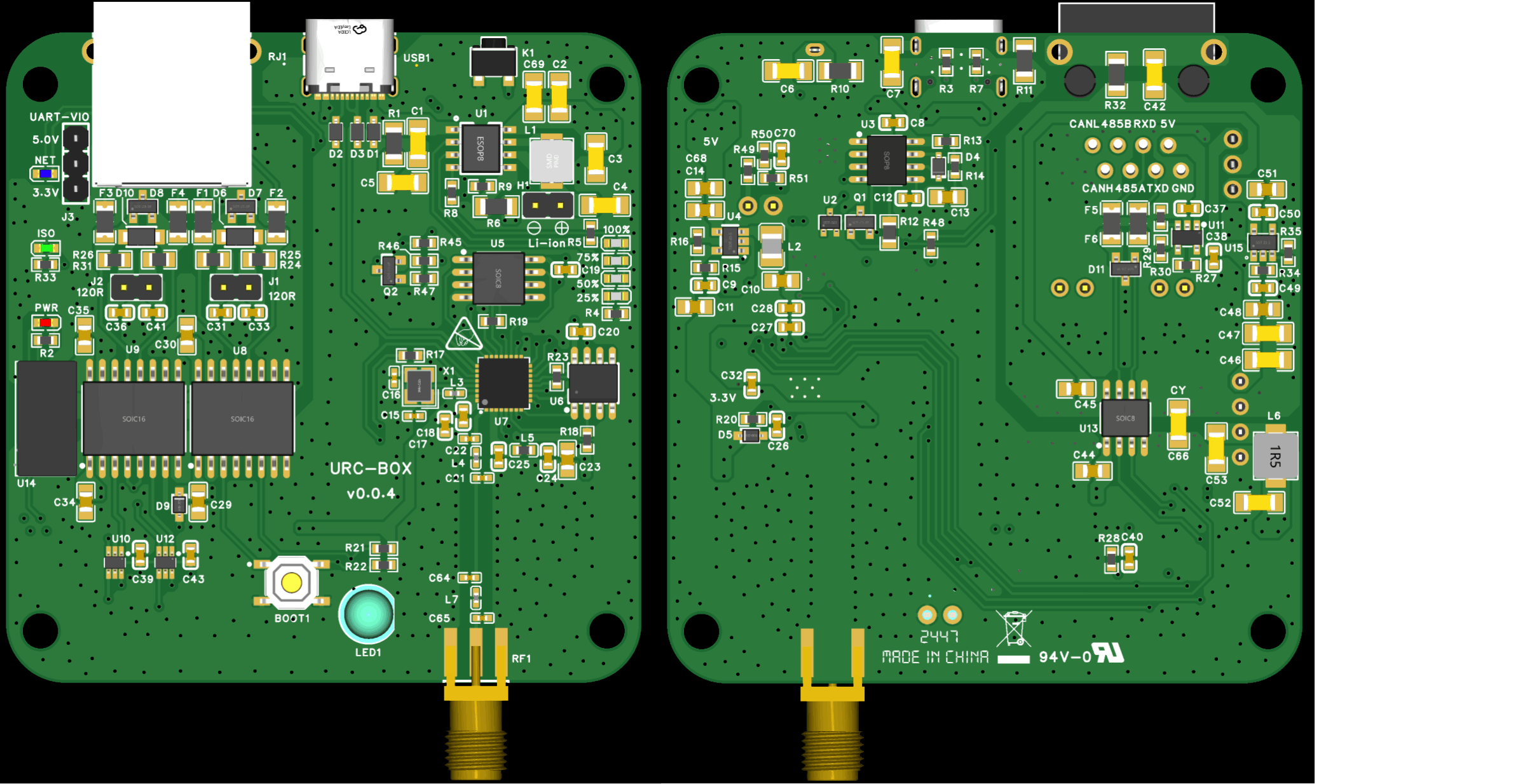

PCB 3D预览图-无射频功放版，有电池电压检测。
