蓝牙价签-二次开发指南

下载工具准备

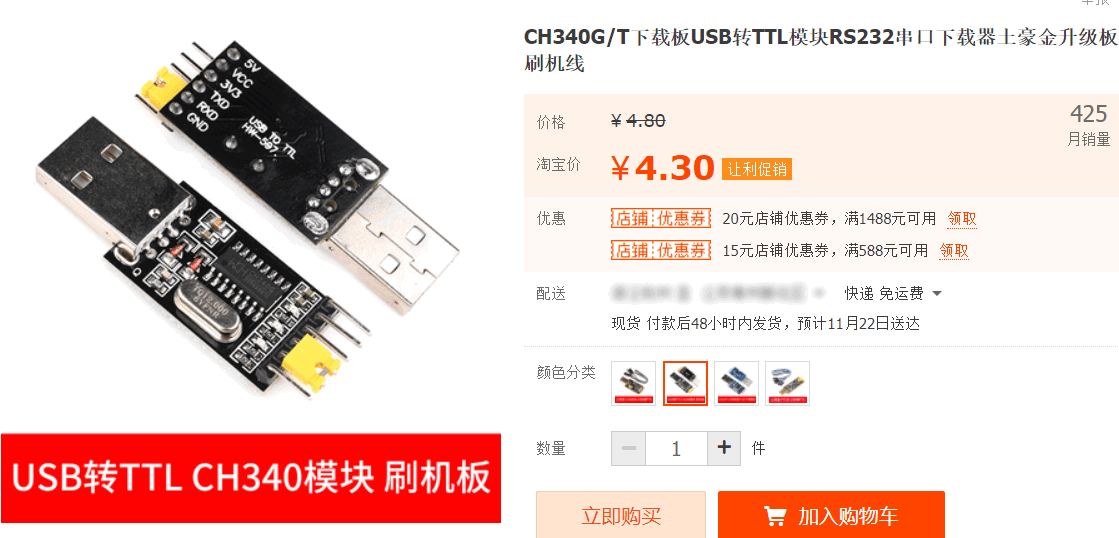

淘宝或者拼多多购买一个usb转ttl模块，芯片可以是CH340，PL2303，5V或者3.3V电平的版本都可以用，一般价格在4 ~ 6块之间，找最便宜的买即可。

再买个6P的测试针，间距是2.54mm，如果自己有杜邦线可以买不带杜邦线的版本(便宜1块钱)。

下面是我在淘宝找的链接，只作为参考，不一定是最便宜的。
usb转ttl：
https://item.taobao.com/item.htm?spm=a230r.1.14.24.66ad4044NFYncR&id=663744518612&ns=1&abbucket=12#detail
测试针：
https://detail.tmall.com/item.htm?id=613957631516&spm=a1z09.2.0.0.67002e8dfp7BDU&_u=j20ker8v32ba&skuId=4621569875573

拆解价签

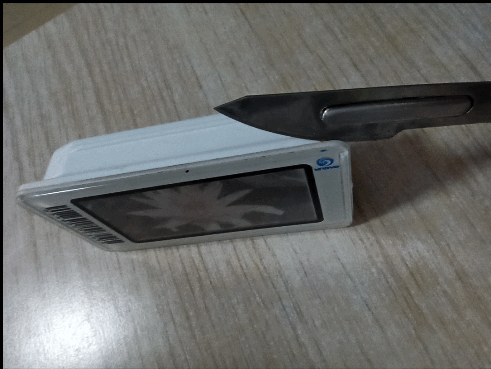

使用23号刀片或者裁纸刀沿价签屏幕盖板和底壳塑料的缝隙小心撬开。

拆开后如下图所示，我的焊接了线，方便调试。

固件下载

步骤1：

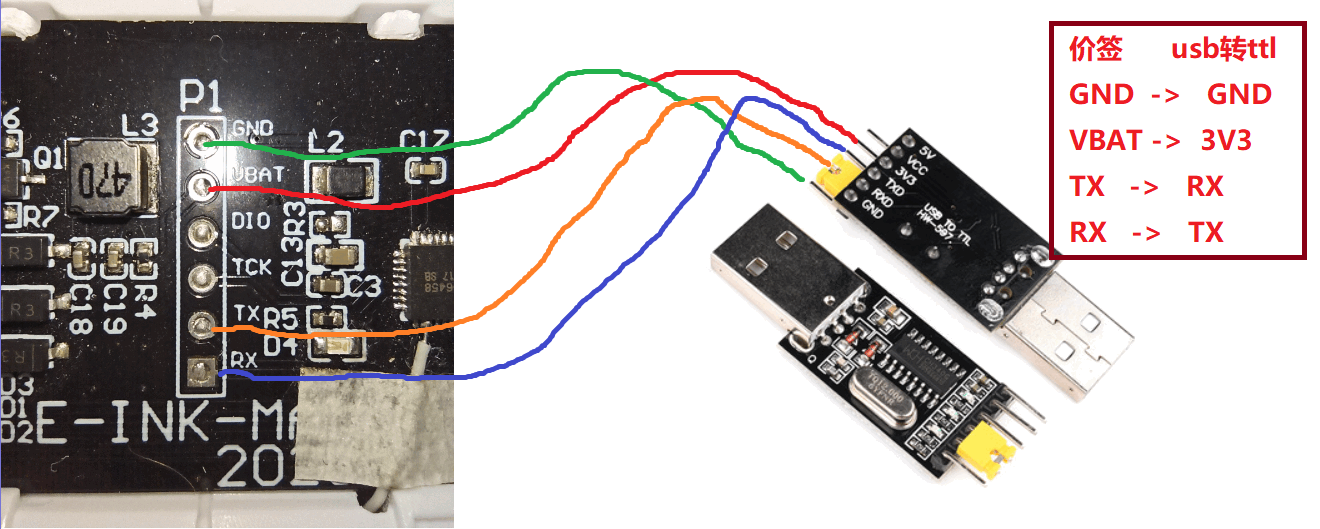

如果直接使用电烙铁焊线的话，线和usb转ttl模块的连接关系如下图(注意两边的TX和RX要交叉连接)：

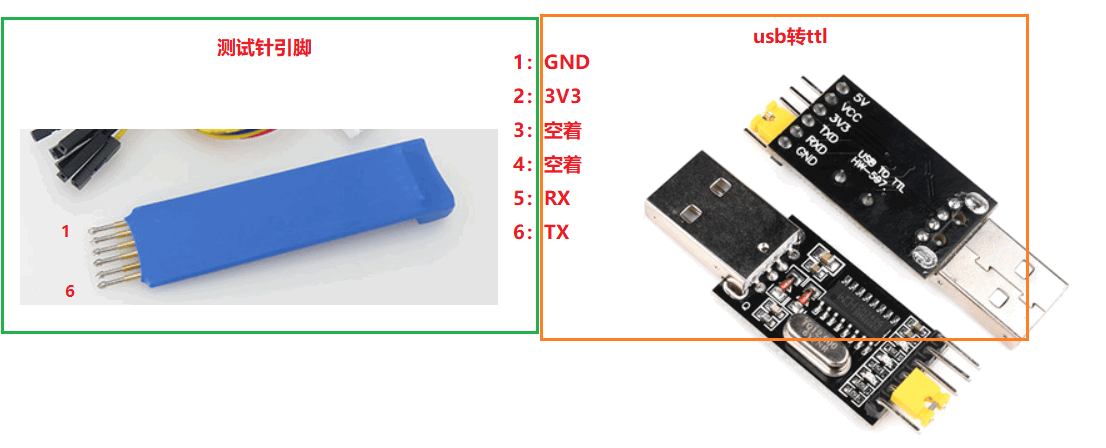

如果使用测试针的，按照下图先把测试针和usb转ttl模块连起来(注意两边的TX和RX要交叉连接)：

步骤2：

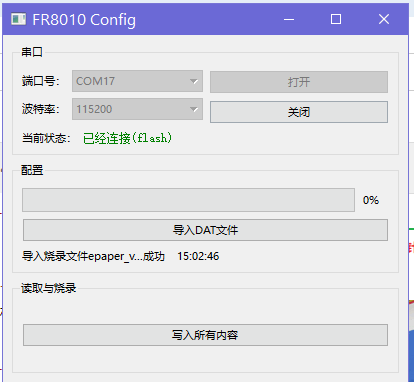

先单独把串口模块插入电脑，打开刷机工具，选择串口模块的端口号，波特率保持默认的115200不变，再打开，最后导入DAT文件。这里的DAT文件就是群文件里后缀是bin的固件，此时刷机工具就开始等待蓝牙价签的连接。

步骤3：

如果是焊线的方式，需要按照以下顺序把蓝牙价签模块上的4根杜邦线插到usb转ttl模块：
1：TX RX GND这三根线先插，这三根线的顺序任意。
2：VBAT，只要保证VBAT线最后插即可。

如果是测试针的方式，直接把6P测试针压到蓝牙价签的6个孔里即可(保持水平压下去)。

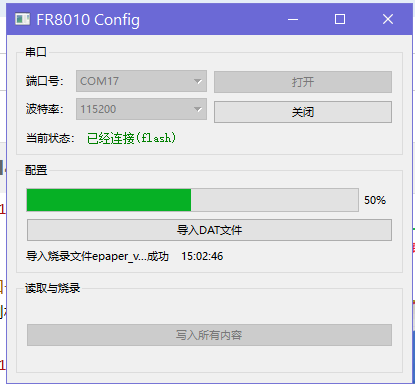

这时刷几软件就能识别到蓝牙价签了：

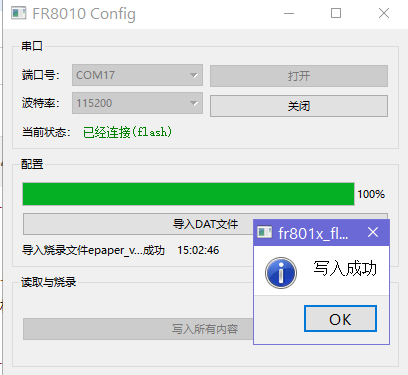

点击写入所有内容，就可以开始刷入固件，完成后会有提示。

其他信息

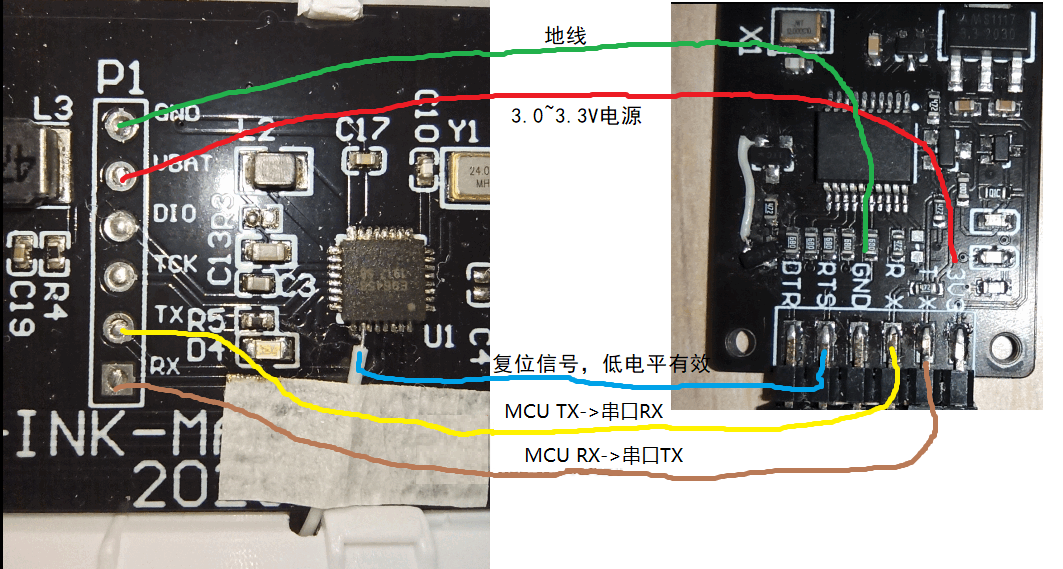

上面的方法对于刷开发程序需要频繁下载固件的情况比较麻烦，这里可以接出复位线：复位信号是芯片下方，从左到右第二个引脚，PCB没有引出来，推荐使用小刀头或者尖头烙铁飞线。

每次下载固件前，手动把复位线接到地就可以重启蓝牙芯片。

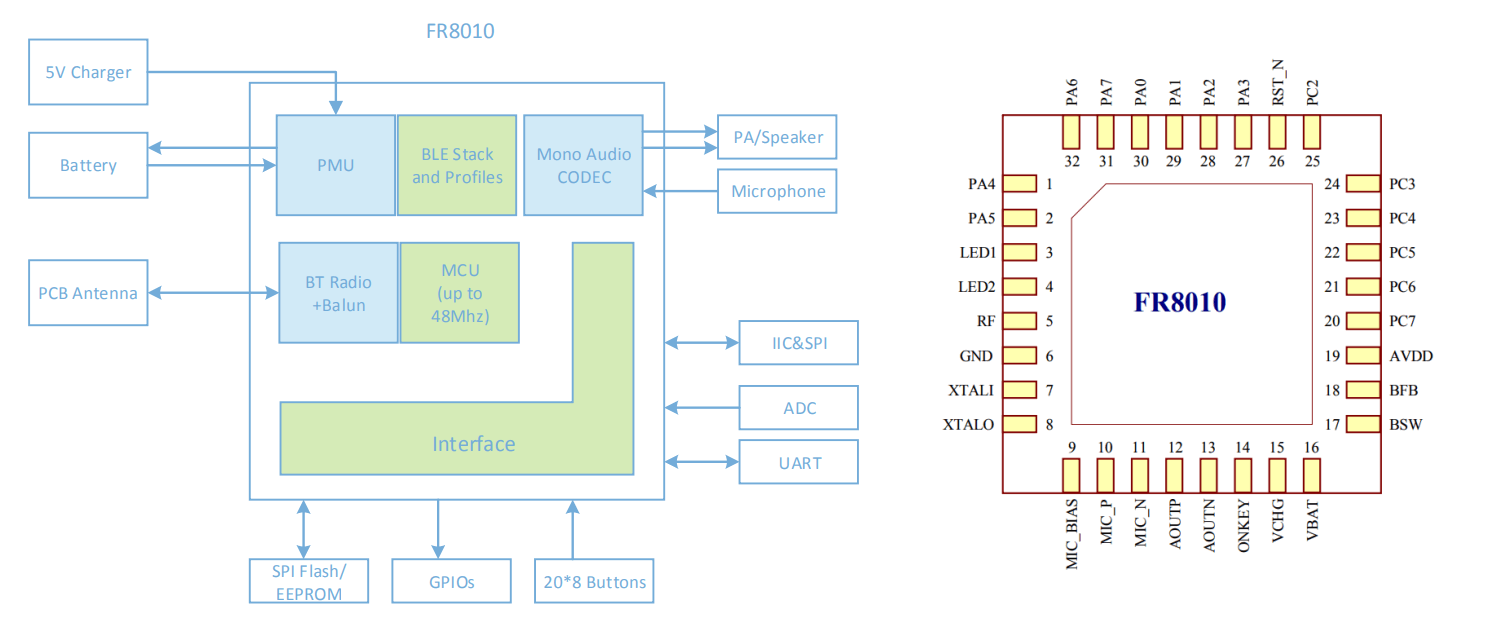

蓝牙芯片信息：

• 型号：FR8010
• CPU：ARM Cortex-M3（12/24/48MHz可调）
• SRAM：80KB（用户代码需要拷贝到SRAM执行，蓝牙协议栈同时要占用一部分）

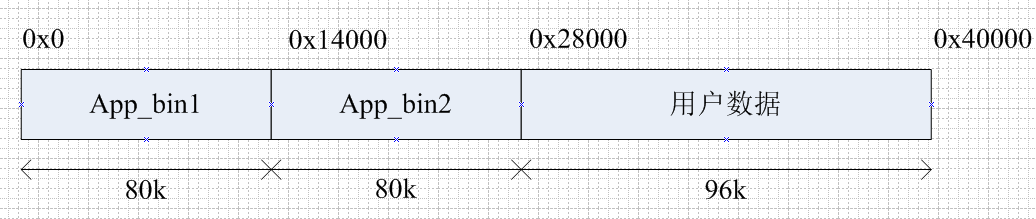

• ROM：芯片内部SIP封装了一个SPI Nor-Flash，容量为256KB
• 引脚定义参考FR8016A，SDK可以使用FR8010_SDK-v1.5.7b和FR801x-SDK
