CSDN静态大综合实验

 1、除R5环回地址固定外，整个其他所有的网段基于192.168.1.0/24进行合理的IP地址划分

2、R1-R4每个路由器存在两个环回借口，用于模拟连接PC的网段；地址也在192.168.1.0/24这个网络范围内

3、R1-R4上不能直接编写到达5.5.5.0/24的静态路由，但依然可以访问

4、全网可达，尽量减少每台路由器，路由表条目的数量，避免环路出现

5、R4与R5之间，正常1000M链路通信，故障时自动改为100M

 首先当我们看到题目时，我们就要想到这道静态综合题目考点以及思路：

思路：通过ip的分化--->配置环回--->配置路由器接口ip--->设置ip的下一跳--->引出缺省路由--->为防止环路设置空接口--->通过设置接口的优先级达到正常1000M链路通信，故障时自动改为100M

考点：ip划分；环回loop back的配置；路由器接口ip的配置（ip add）；添加下一跳（ip route-static）；缺省路由（ip route-static 0.0.0.0 0.0.0.0 12.1.1.2）；空接口（ip route-static 192.168.1.1 Null0）；设置优先级（preference 61）

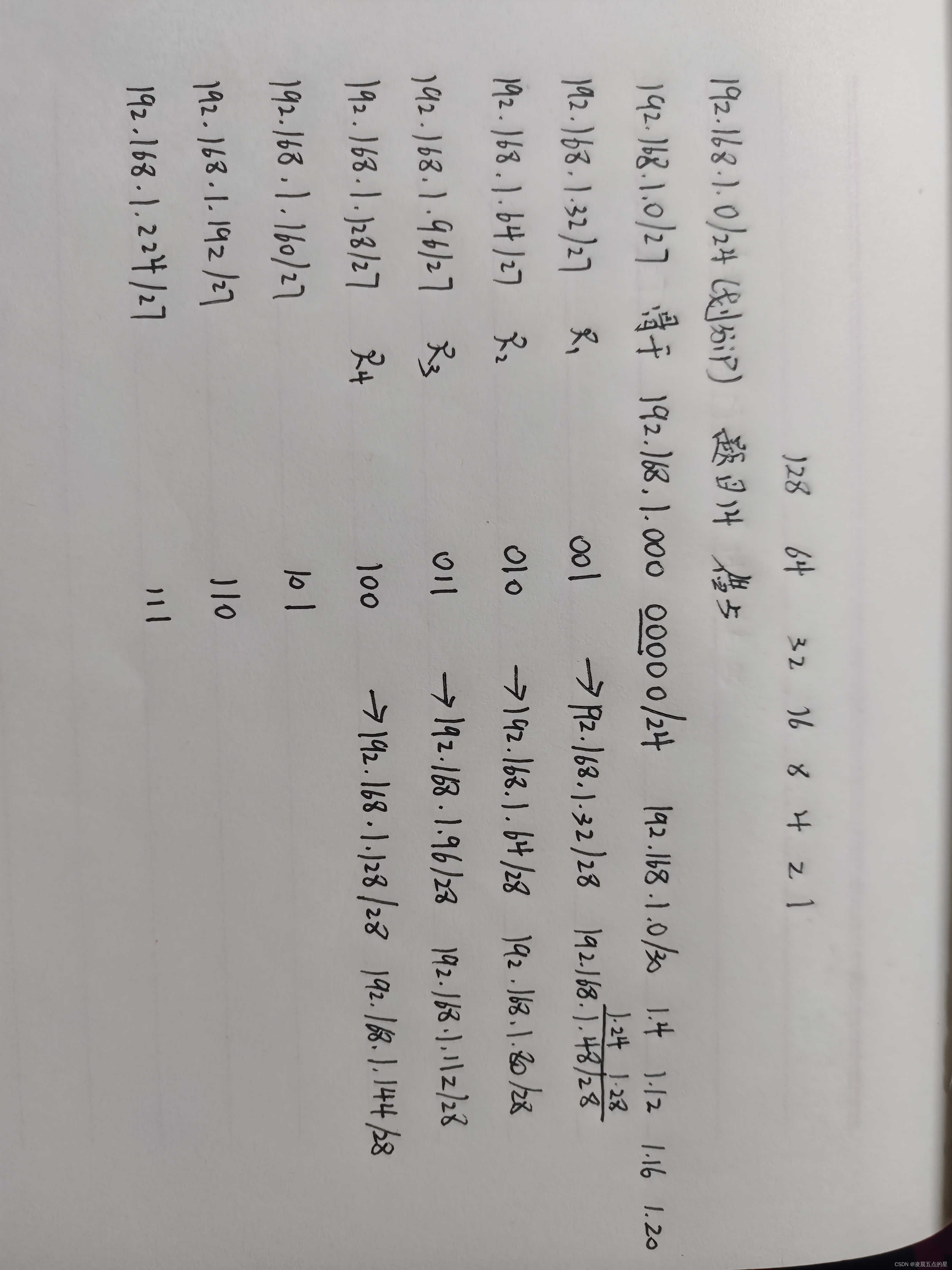

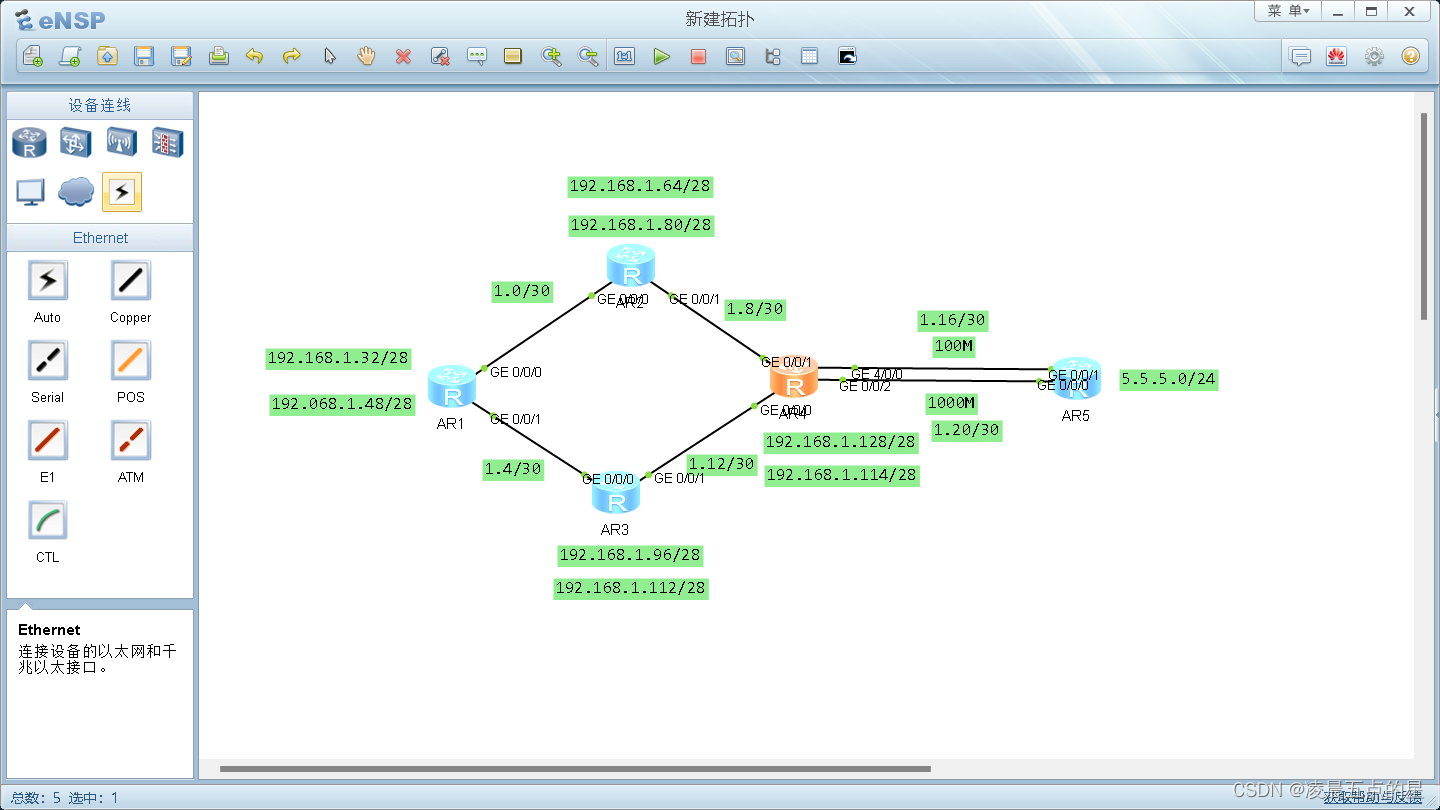

第一步：ip划分

 第二步：配置环回

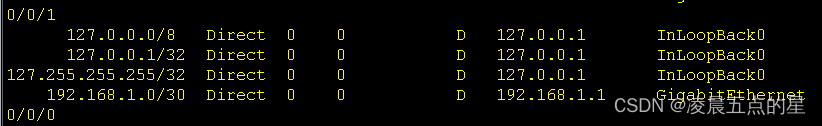

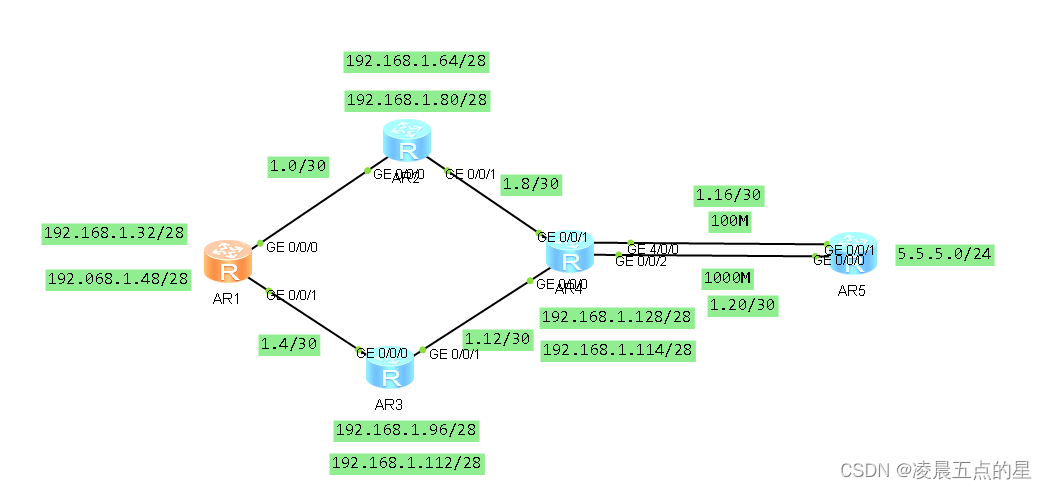

interface loop back0进入环回进行ip配置如上图

第三步：配置路由器接口ip

如图我们将接口ip已经写好只需int g进入接口ip add 192.168.1.1 30配置即可

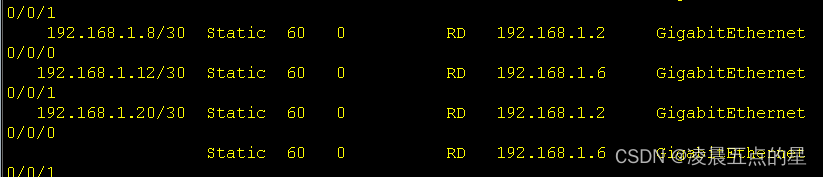

第四步：设置ip的下一跳

通过图片我们可以看出此静态实验有6个骨干链路，8个子链路，我们用AR1举例eg：AR1周围连接着6个链路分别为两个骨干四个子链路因此其需要配置8个下一跳如此清晰明了



 而配置下一跳的命令为

配置命令                      下一跳                需要传递的接口

ip route-static 192.168.4.0 24 192.168.2.2

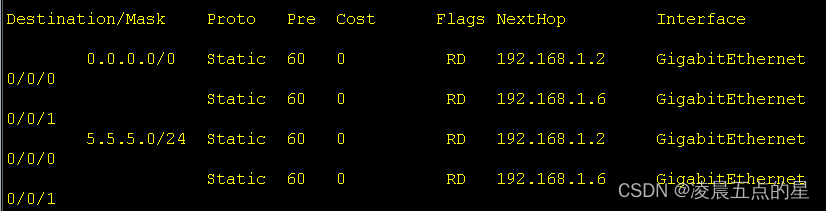

第五步：引出缺省路由：

一条不限定目标的路由条目；路由器在查询完本地所有的直连、静态、动态路由后若依然没有可达路径；才使用该条目；

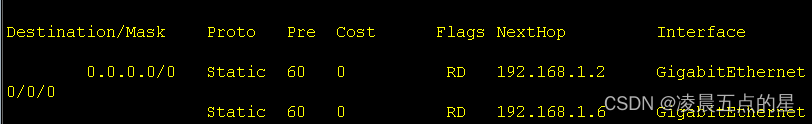

[r1]ip route-static 0.0.0.0 0.0.0.0 12.1.1.2

                          所有网段      下一跳

第六步：因为缺省路由的存在，当人为shutdown接口时AR3给AR1传递包的时候会形成环化，因此引出我们的空接口：

eg：在黑洞路由器上配置到达汇总网段的空接口路由

[r1]ip route-static 1.1.0.0 22 NULL 0

第六步：通过设置优先级达到正常1000M，故障时100M

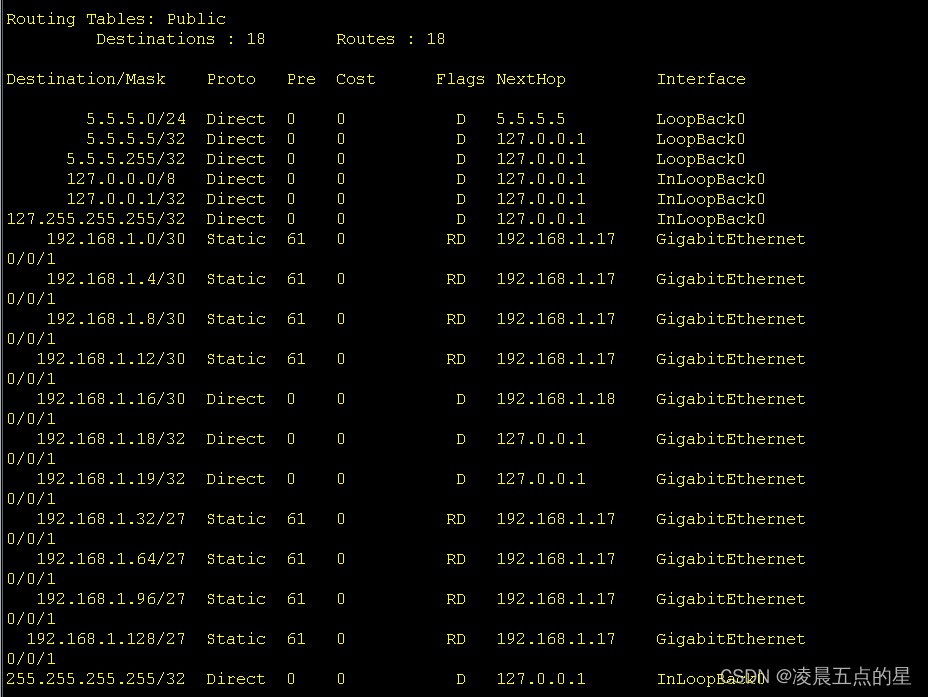

 故障时：

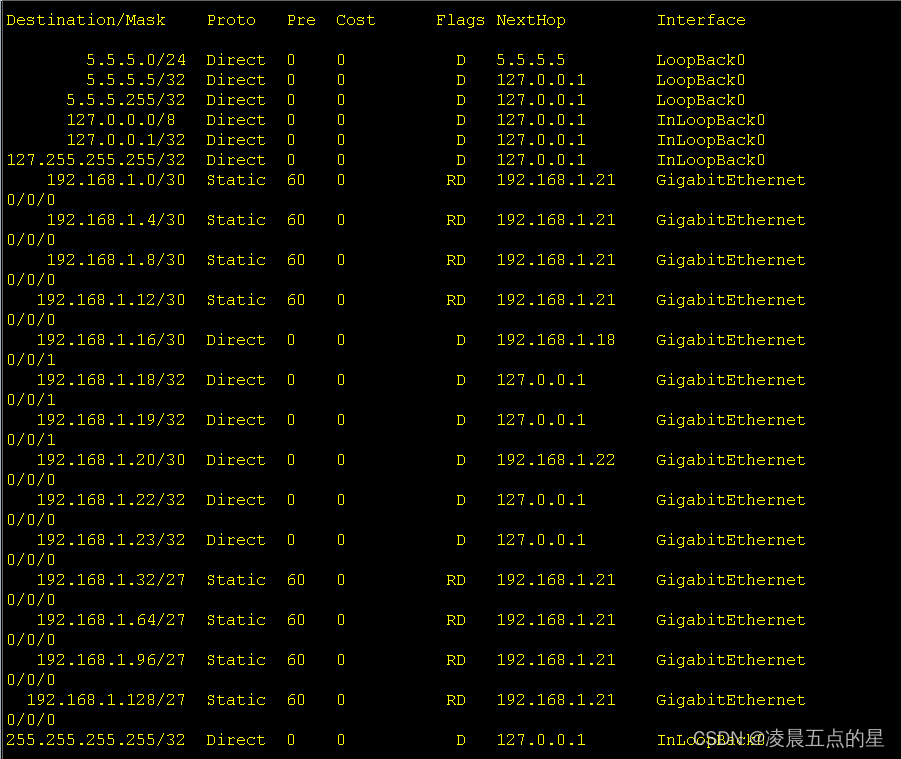

 正常时：

 我们可以明显的看到故障时路由走100M接口，正常时路由走1000M接口

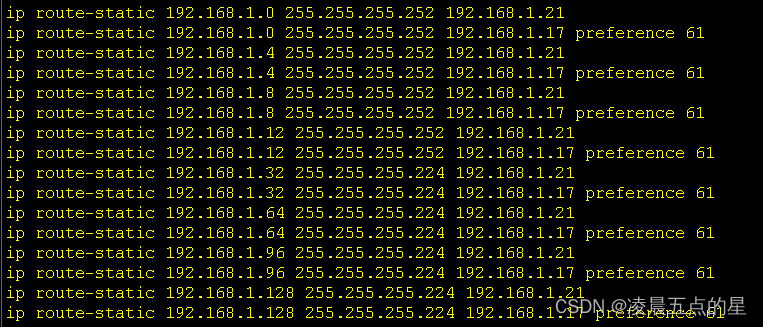

而配置命令也在与进入接口后在100M的接口输入ip route-static 1.1.1.0  24 13.1.1.1 preference 61

由此我们也是通过整条思路做完了整个静态大综合，如果读者对于其中有任何不懂的问题，都可以私信相互交流。
