HCIP中的OSPF综合实验

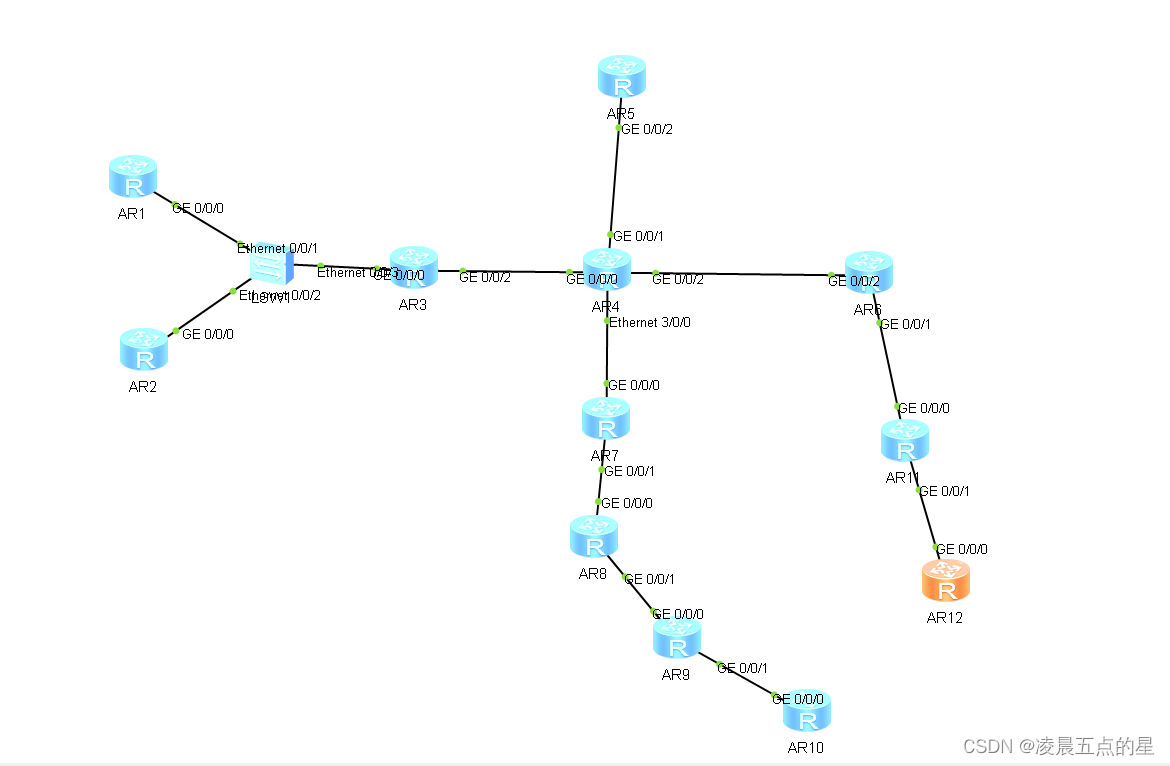

一、首先我们先来看实验的拓扑

二、实验要求

 1 R4为ISP，其上只能配置ip地址；R4与其他所有直连设备间使用公有ip；
2 R3---R5/6/7位MGRE环境，R3为中心站点
3 整个OSPF环境IP地址为172.16.0.0/16
4 所有设备均可访问R4的环回；
5 减少LSA的更新量，加快收敛，保障更新安全
6 全网可达

三、实验步骤

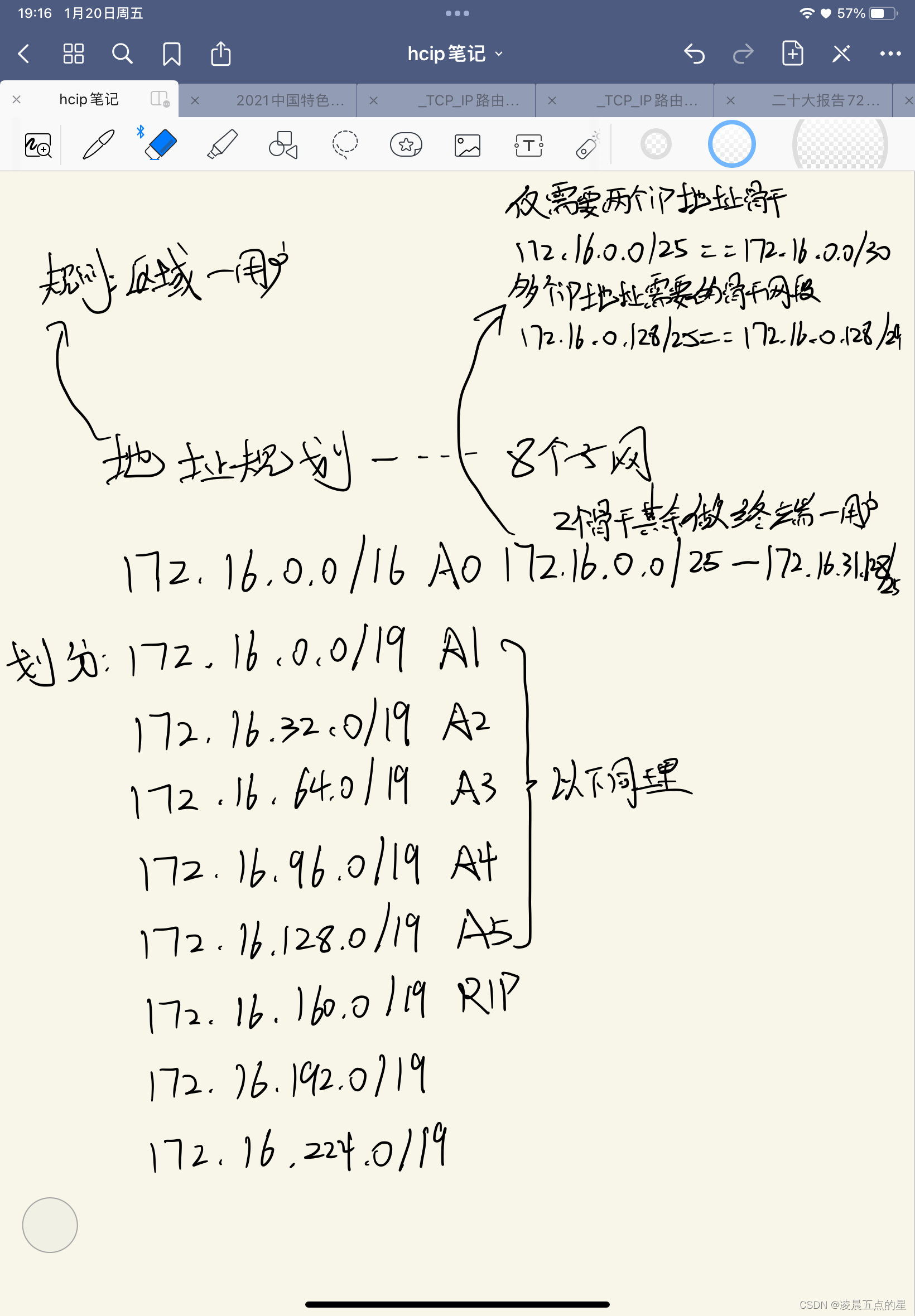

1、区域IP划分（如下图）

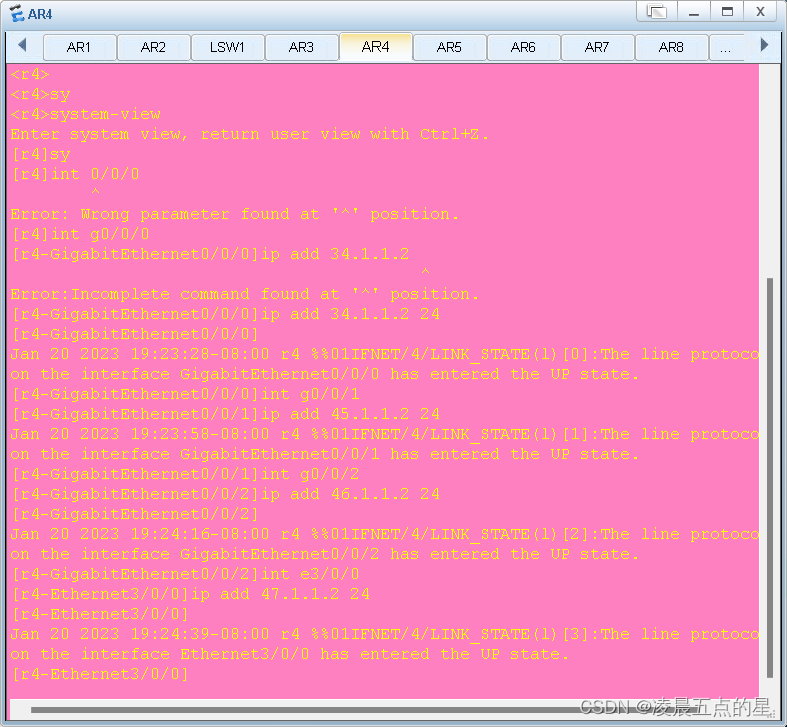

2、拓扑上路由进行配置（首先配置公有ip），并将缺省指向ISP

缺省指向ISP

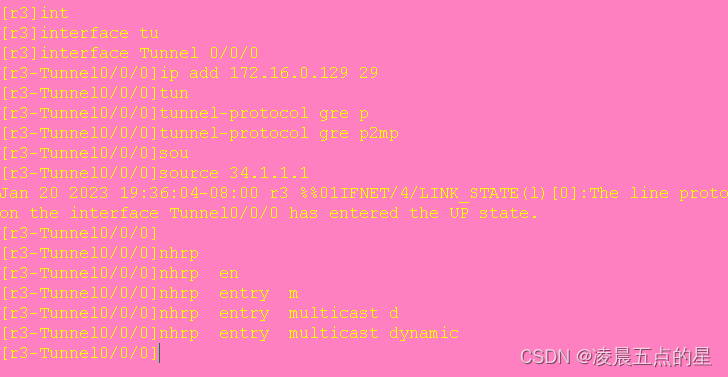

 3、拓扑中3567跑MGRE

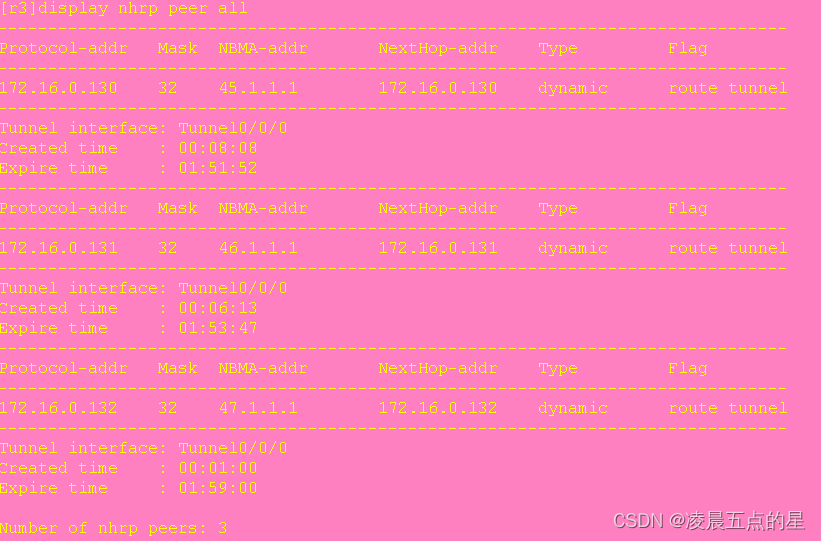

检查如下：

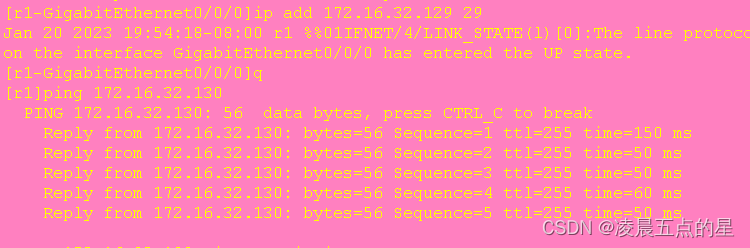

4、 此时公网配置完成，配置私网ip（这里我们以区域1为例）

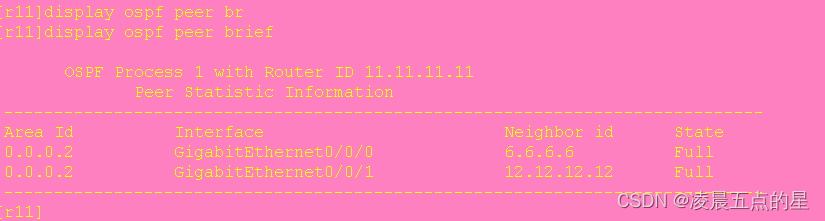

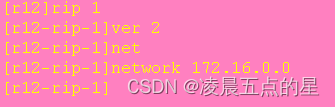

 5、私网中宣告OSPF（这里以区域1为例） ，并在12上宣告rip，最后检查各个区域的邻居关系建立是否正常

 6、将公网的邻居接口从p2p改为brpadcast，p2p只能建立一个邻居

7、将公网中567三人认定的DR修改相同



8、在12上进行重发布，将rip协议导入公网 ，在9上进行双向重发布将4区域中路由导入公网

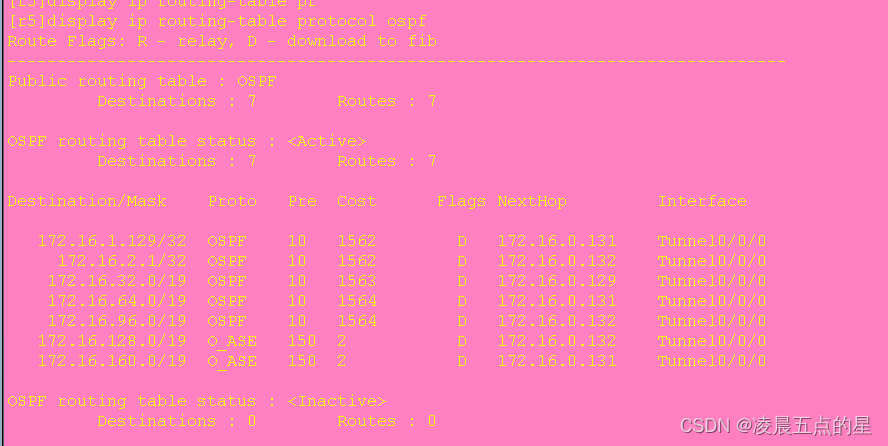

9、检查R1区域路由表（全齐）

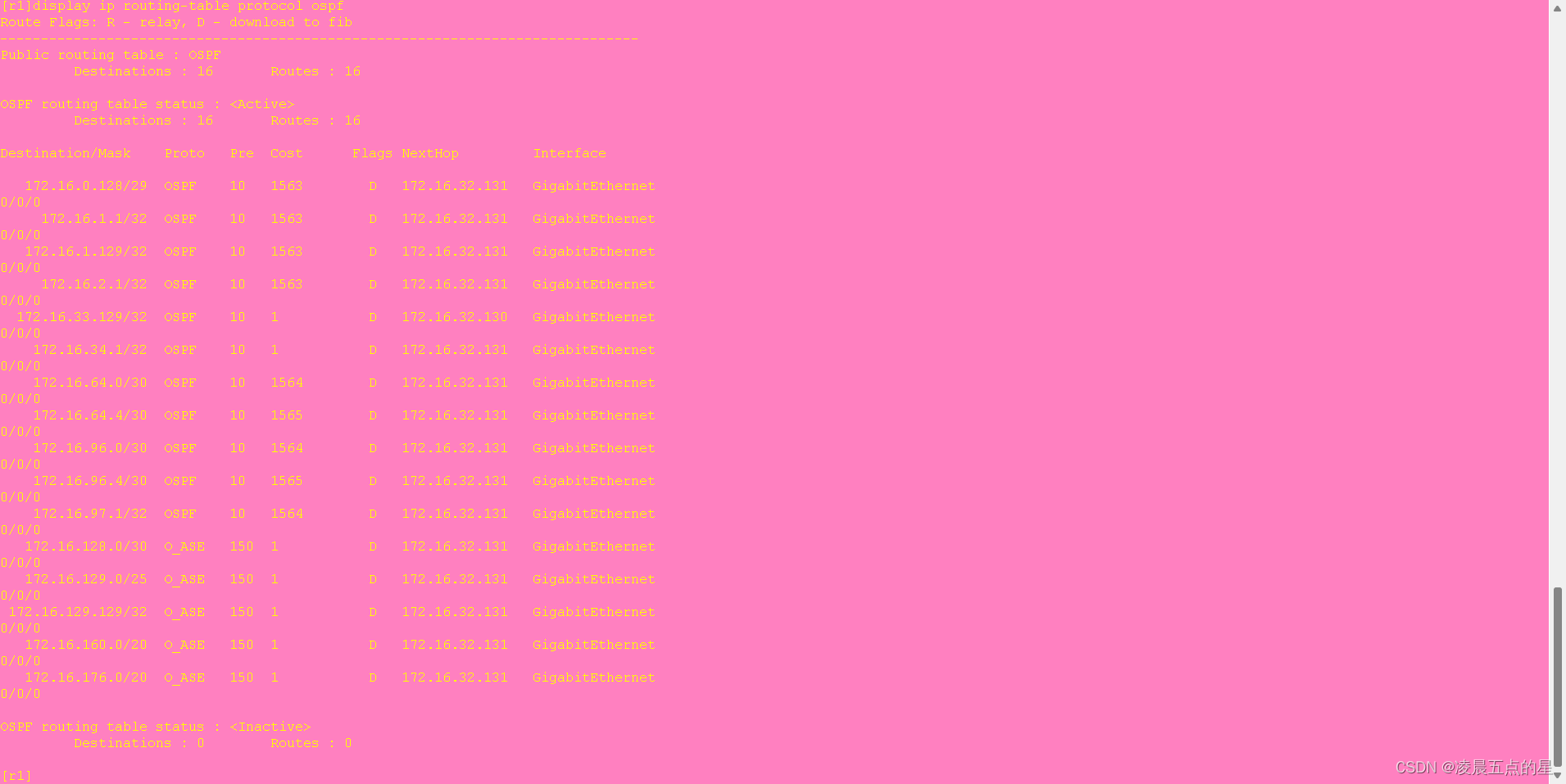

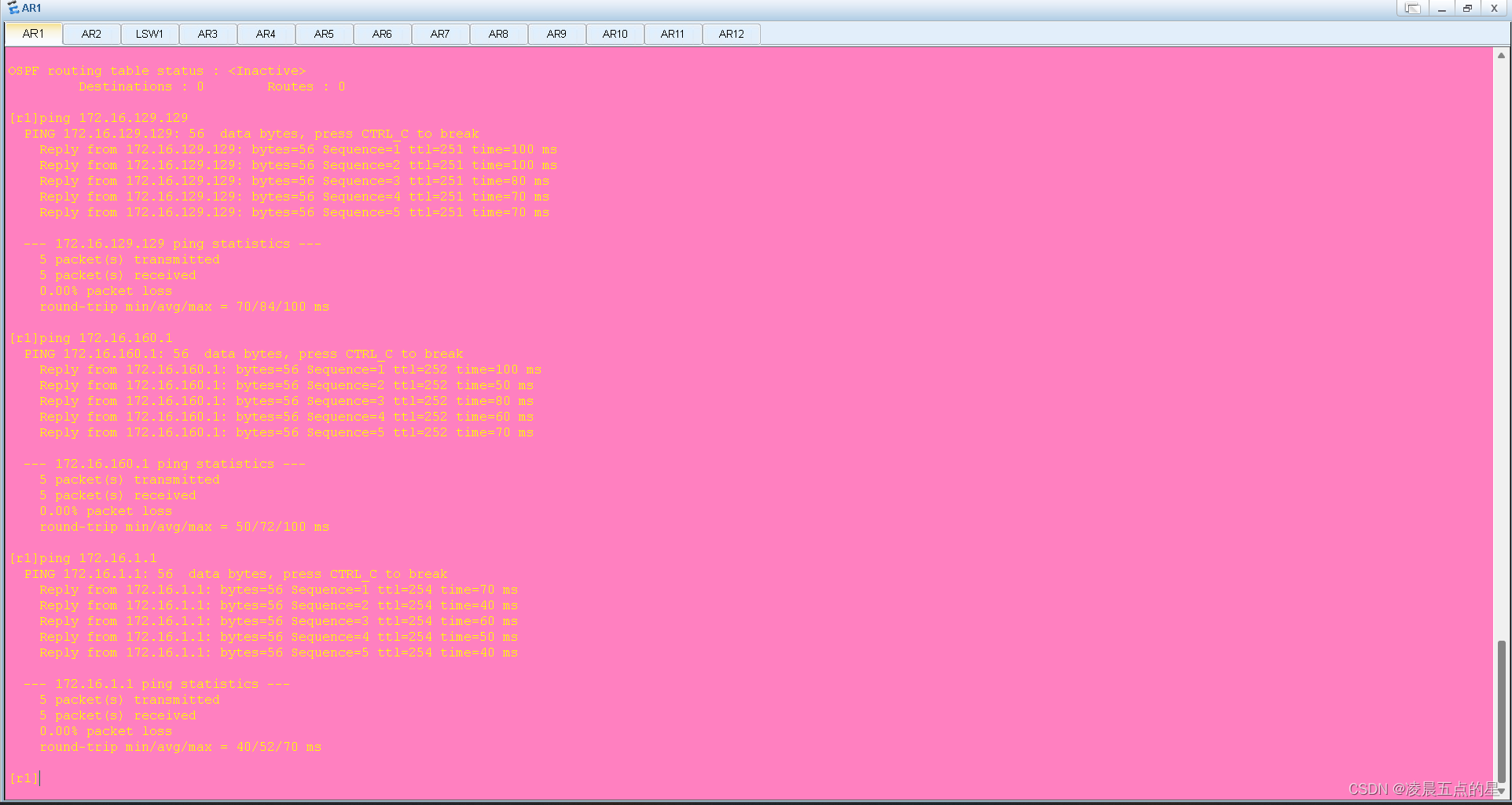

整个拓扑全通：

10、减少LSA的更新量，加快收敛，保障更新安全

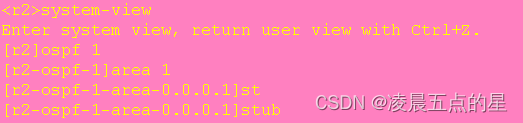

调整区域1为末梢区域其中3是完全末梢:

6,11.12开启nssa，其中6是完全nssa

区域3与区域2同理 调成nssa

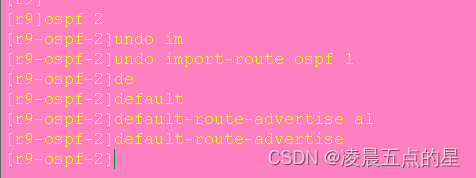

重点是要重发布缺省：

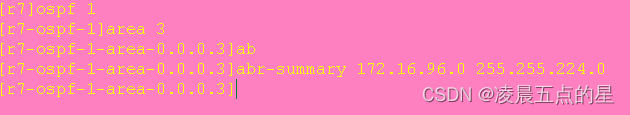

 11、优化骨干链路（3条域间路由，2条域外路由），在3 6 7 12 9上分别进行汇总（这里我们以7为例）

成果：三条域间，两条域外

 12、汇总网段防止环路

13、 所有设备均可访问R4的环回（缺省和nat）

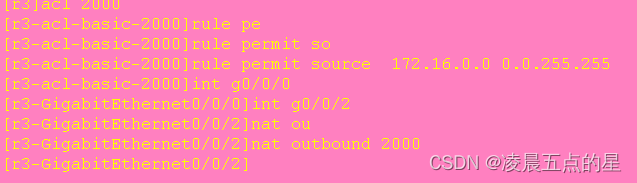

因为在LSA简化时已经生成过缺省，因此只需要nat即可，这里我们以3为例

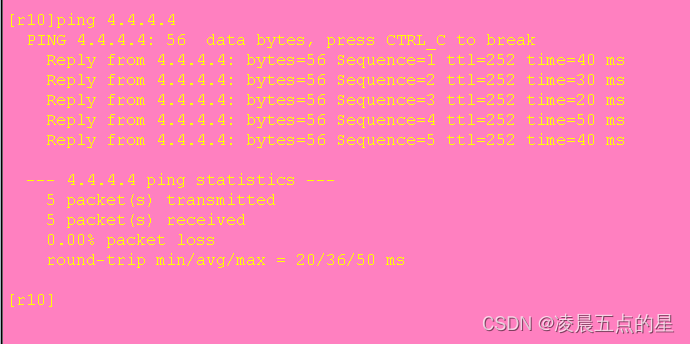

 14、访问公网验证：

 到这里我们本次实验便结束了
