VLAN实验作业

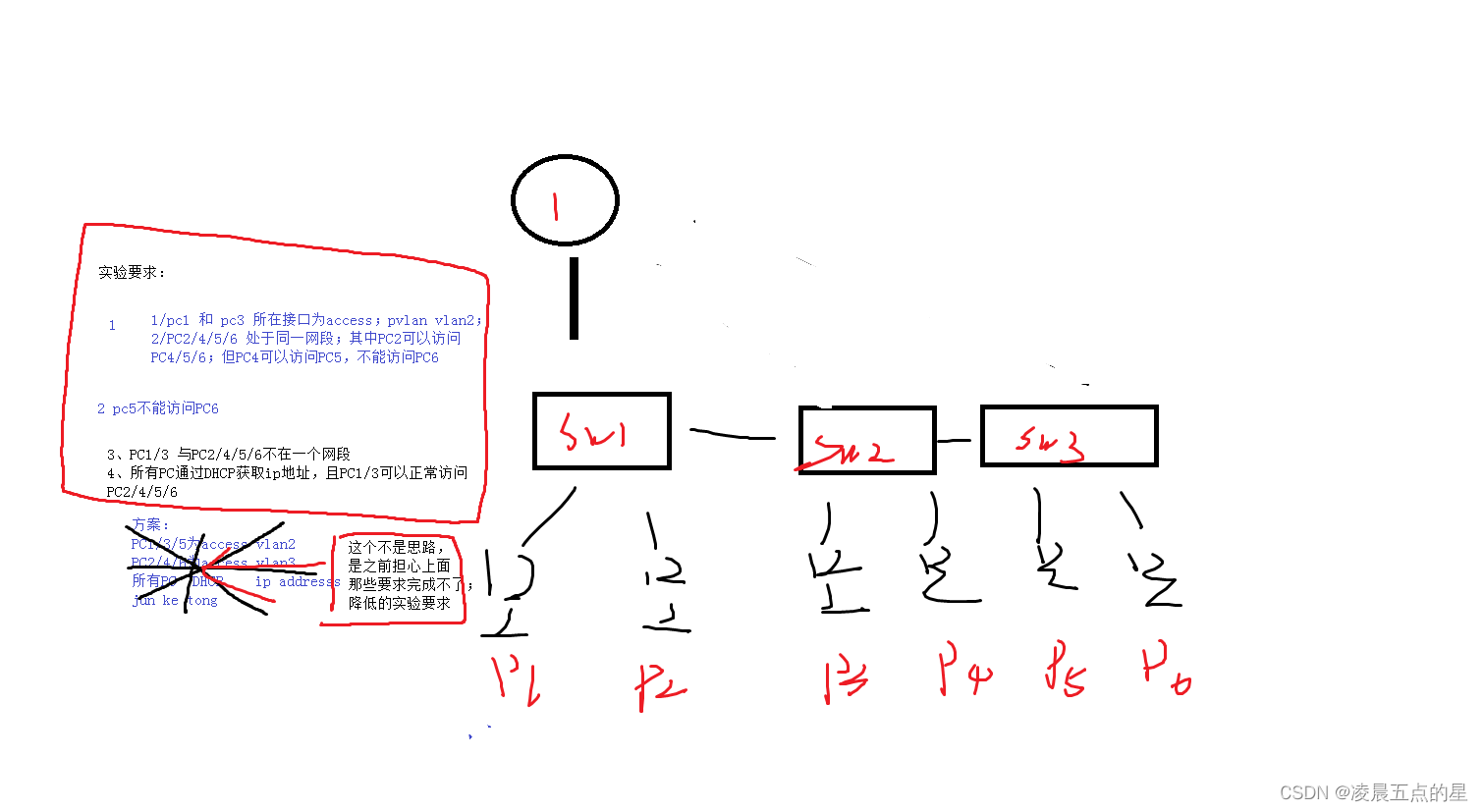

首先我们先看实验拓扑以及要求和搭建：

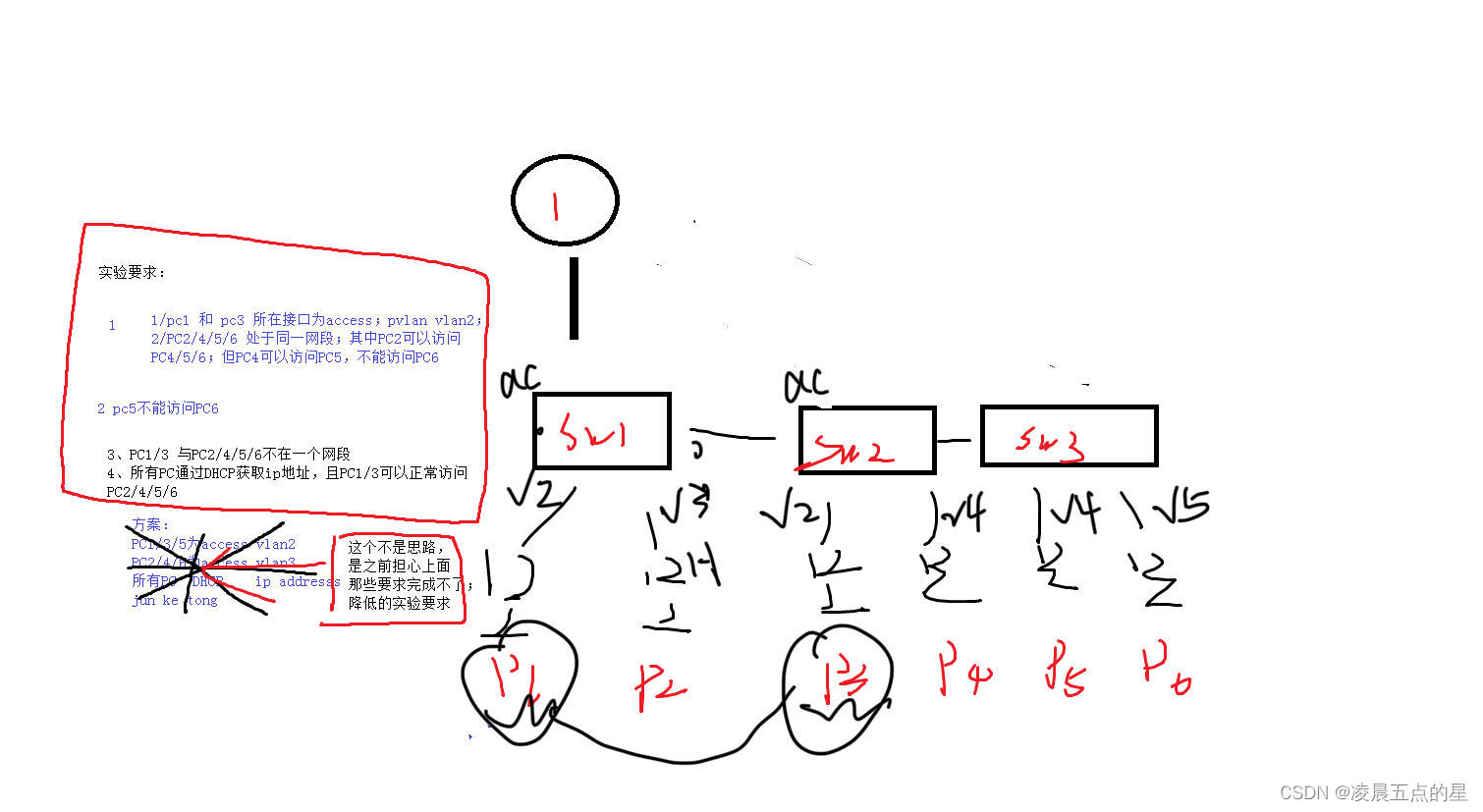

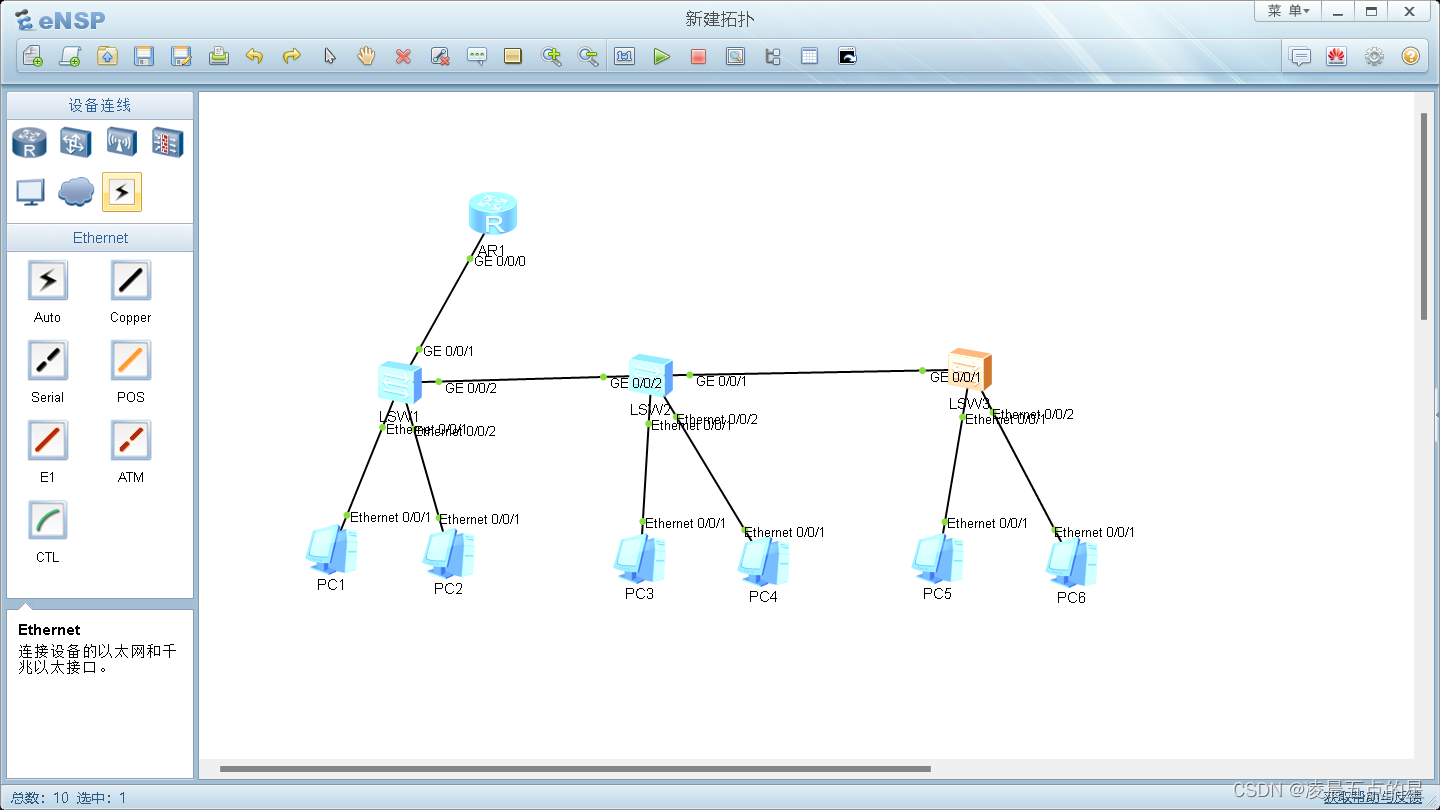

 拓扑搭建：

 一、实验步骤

1、首先根据题意划分vlan如下图

一、sw1

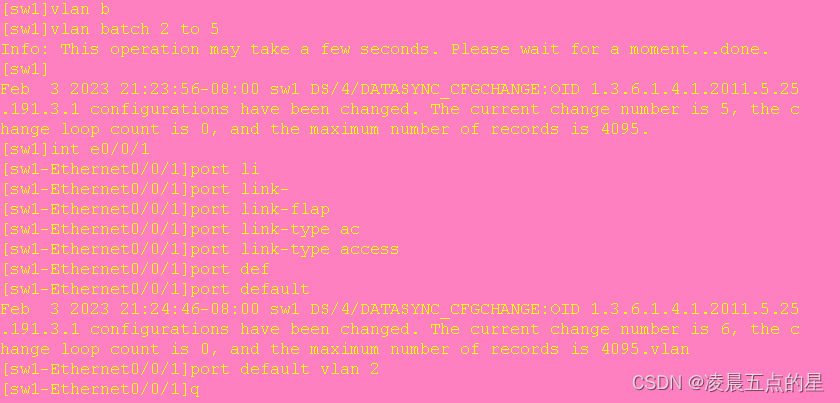

因为vlan2可以使用接口access故先将vlan2划分到对应的vlan

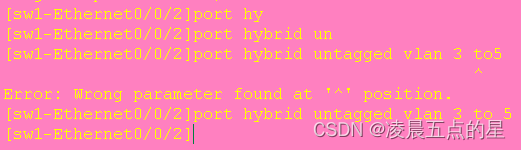

之后在0/0/2接口处使用混扎模式

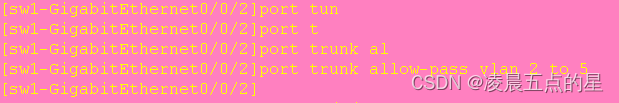

 trunk干道

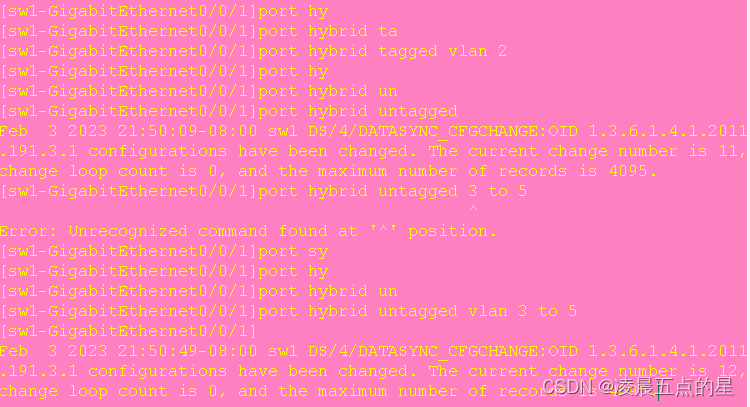

 0/0/1接口开启hybrid

 二、sw2

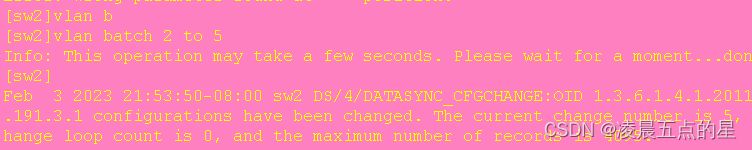

交换机上创建vlan

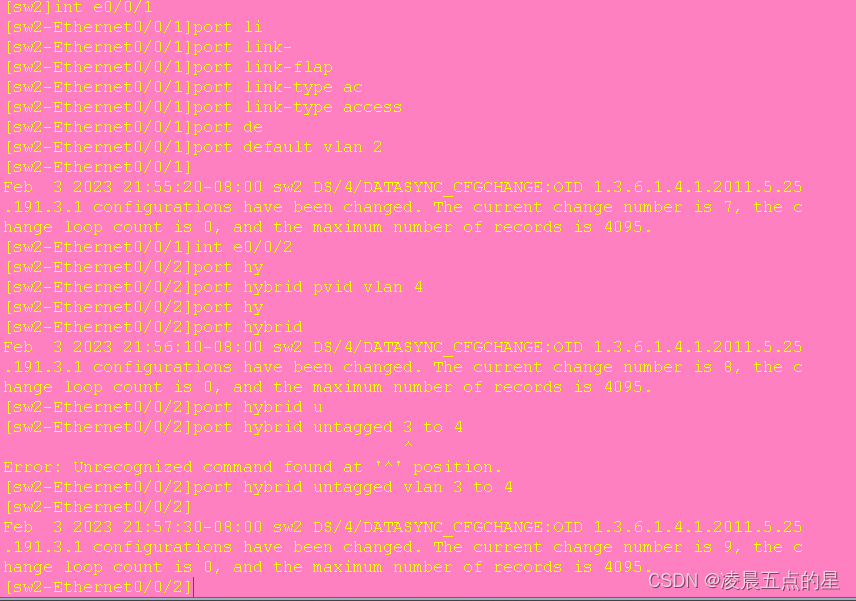

 接口划入vlan

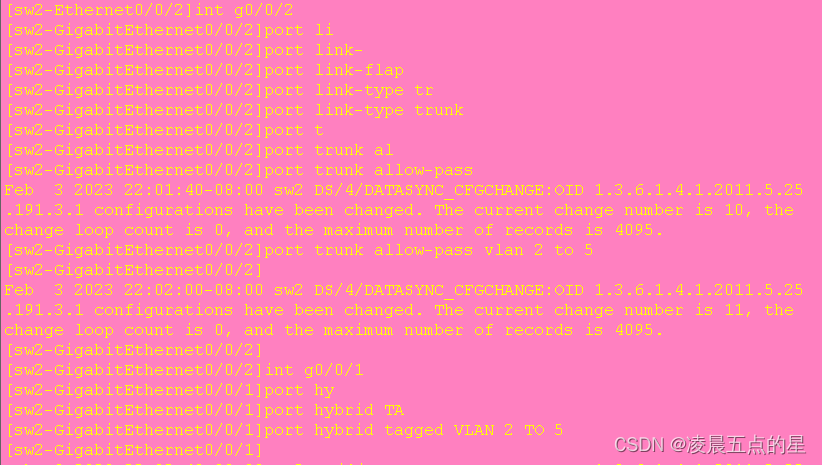

 trunk干道：

三、sw3：

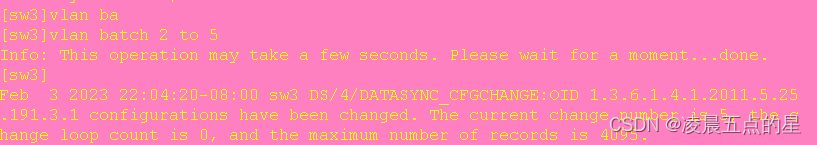

 交换机上创建vlan：

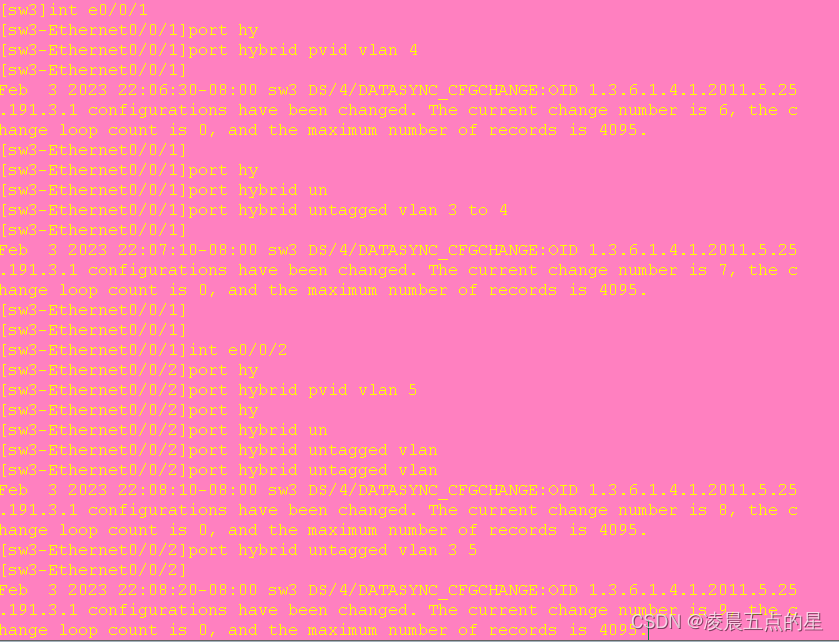

 接口划入vlan：

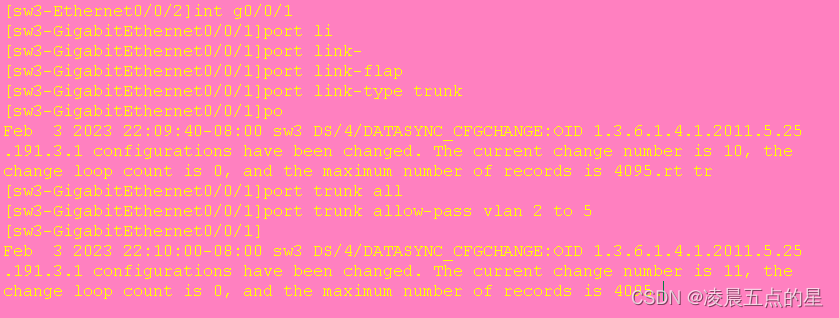

 trunk干道：

四、路由器

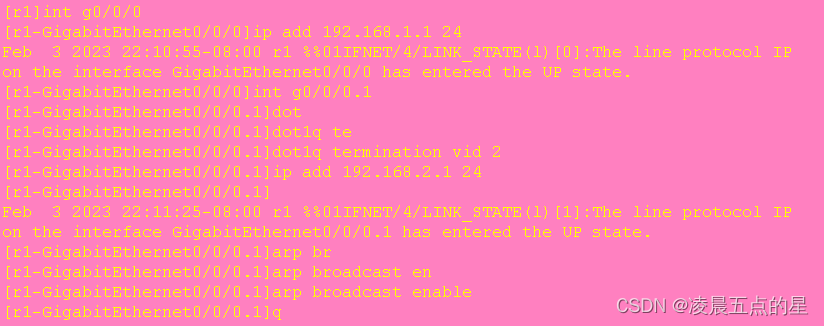

1、 输入网关路由开启arp功能

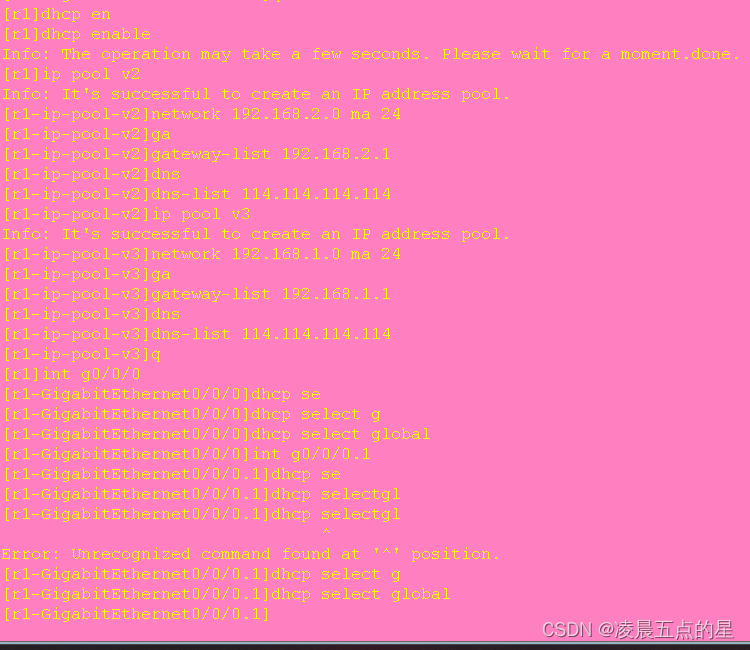

2、ip池塘

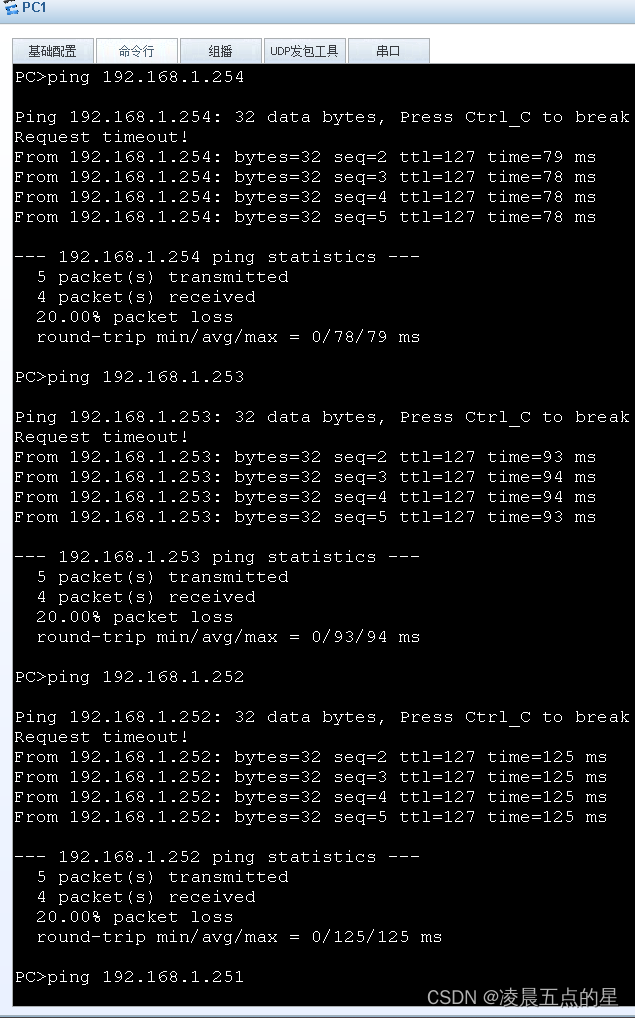

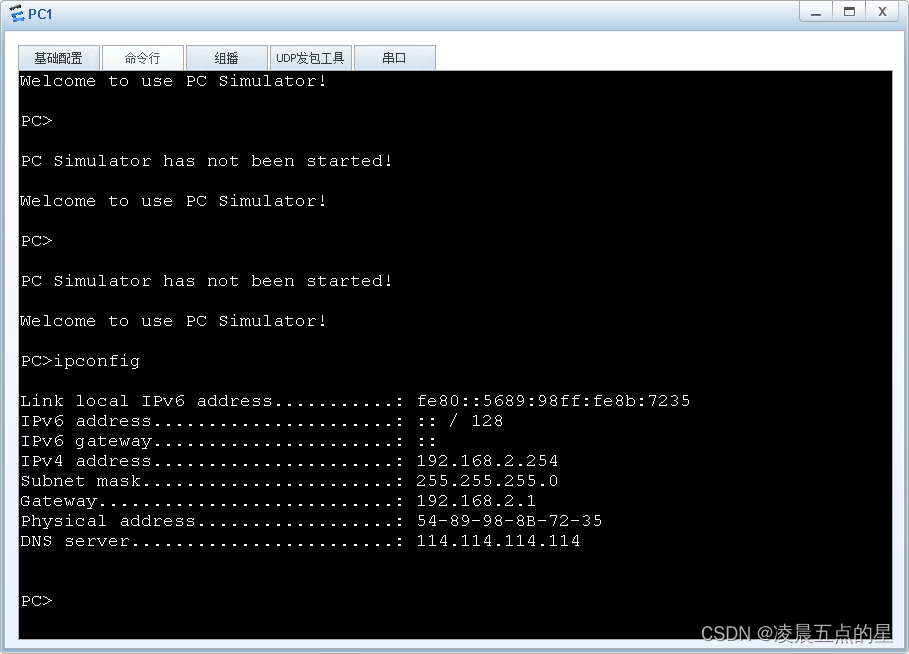

 五、pc自动获取ip，并查看结果（这里以1为例）

 验证：

 pc4   ping  pc5
