TCP/IP协议栈在Linux内核中的运行时序分析

本文将要分析梳理send和recv过程中TCP/IP协议栈相关的运行任务实体及相互协作的时序分析

一.  基础概念简介

1.OSI

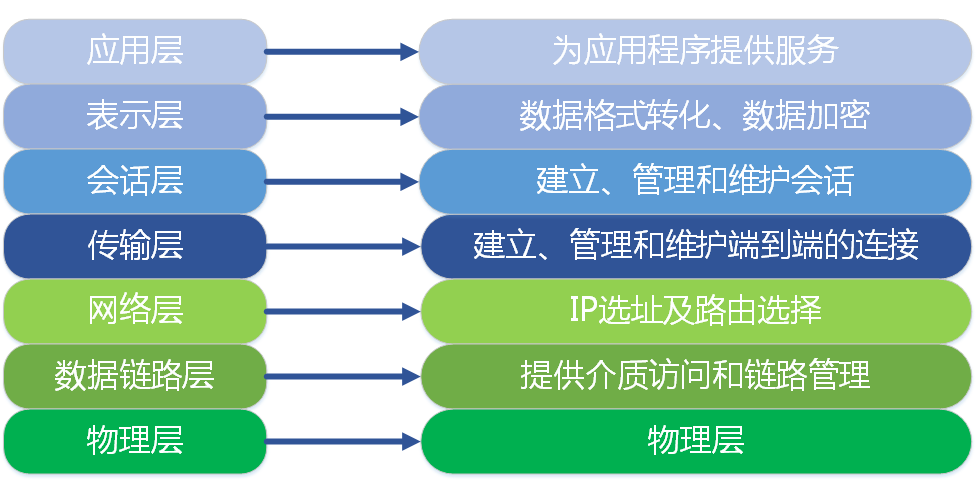

　　OSI(Open Systems Interconnection，开放系统互连)模型是ISO(International Organization for Standardization，国际标准化组织)设计的一种参考模型，它定义了组成网络的各个层。该模型由7层组成，自底向上分别为物理层、数据链路层、网络层、传输层、会话层、表示层和应用层。每一层均可与其紧邻的上层和下层进行交互，并且它们都有自己的一套功能集。顶层的应用层通过应用软件能够直接与用户进行交互。在该模型中，每个分层都接受由它下一层所提供的特定服务，并且负责为自己的上一层提供特定的服务。如下图所示：



2.TCP/IP五层模型

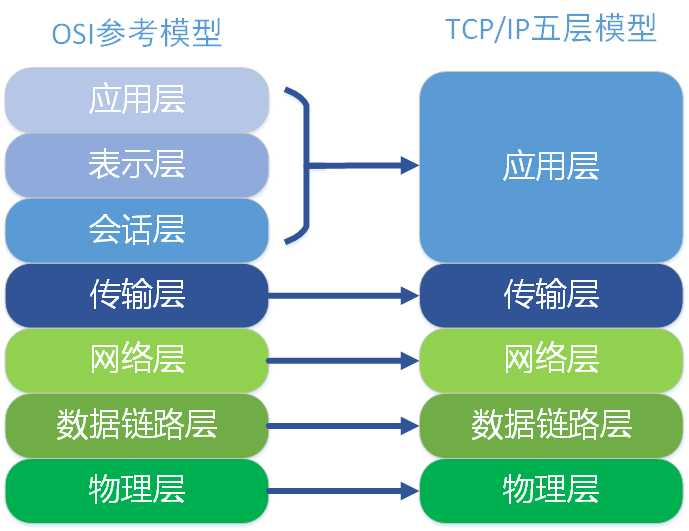

 　　TCP/IP五层协议系统，自底而上分别是物理层、数据链路层、网络层、传输层和应用层。与OSI七层模型类似，它的每一层通过若干协议来实现不同的功能，且上层协议使用下层协议提供的服务。其中数据链路层实现了网卡接口的网络驱动程序，以处理数据在物理媒介（比如以太网、令牌环等）上的传输，网络层实现数据包的选路和转发，传输层为两台主机上的应用程序提供端到端（end to end）的通信。与网络层使用的逐跳通信方式不同，传输层只关心通信的起始端和目的端，而不在乎数据包的中转过程，应用层则负责处理应用程序的逻辑。它与OSI参考模型各层的对应关系如下图所示：







3.Linux 内核网络架构

　　Linux网络体系结构由五个部分组成，分别是系统调用接口、协议无关接口、网络协议、设备无关接口和设备驱动程序。系统调用接口是用户空间的应用程序正常访问内核的唯一合法途径（终端和陷入也可访问内核）；协议无关接口是由socket来实现的，它提供了一组通用函数来支持各种不同协议； 设备无关接口是由net_device实现的，任何设备和上层通信都是通过net_device设备无关接口；网络栈底部则是负责管理物理网络设备的设备驱动程序。结构分层如下图所示：





二.send和recv过程分析

 调用send和recv的前提是客户端与服务器端建立连接。连接过程如下：

　　首先，客户端使用tcp_v4_connect发出连接请求，在该函数中，调用tcp_set_state函数实现发送SYN。进入tcp_set_state函数后，其调用tcp_connect(sk)函数，构造SYN的TCP头部发送出去，并维护一个timer计时器，server端使用inet_csk_accept响应请求。此函数中维护socket请求队列，若队列空，则connet进入循环等待请求。取出1个请求完成3次握手，完成连接的建立。

　　上面的tcp_connect(sk)中参数sk的类型是sock结构体，该结构的定义在linux/include/net/sock.h文件下，该结构将近两百行的定义中包含了所有特定socket的必需状态，包括socket使用的特定协议以及可能在其上执行的操作。

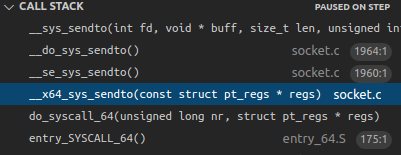

　　当调用send()函数时，内核封装send()为sendto()，然后发起系统调用。函数调用栈如图所示：

查看具体的函数定义如下：

 由此可知，send()其实是sendto()的一种特殊情况，而二者其实都是调用系统调用服务__sys_sendto()函数，该函数的参数解释如下：

　　fd       socket文件描述符

　　buff     指向需要发送的数据

　　len      需要发送的数据的长度

　　flags    标志位

　　addr     数据报文要发送的对方端点的地址信息

　　addr_len 地址信息的长度

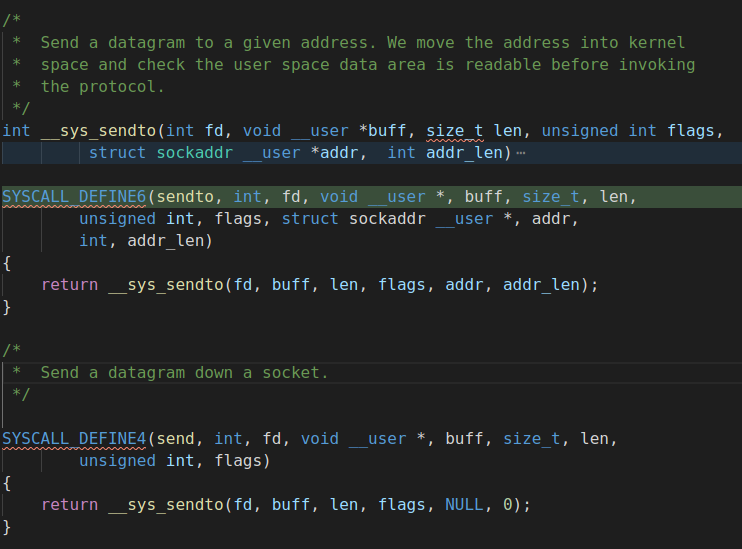

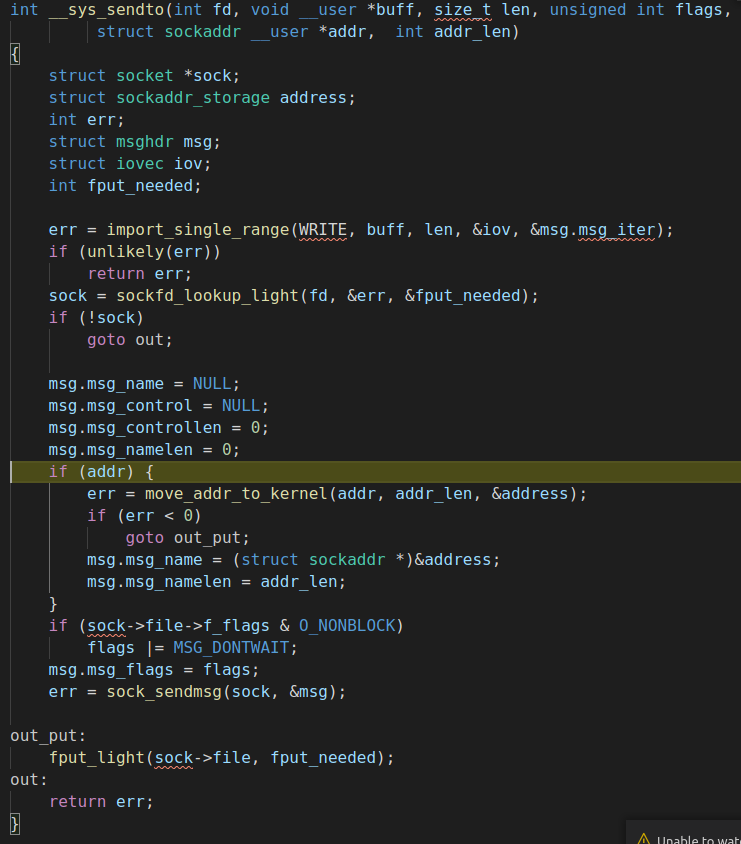

当send()函数被调用时，参数addr被置为NULL，addr_len为0。查看__sys_sendto()函数的定义，如图所示：

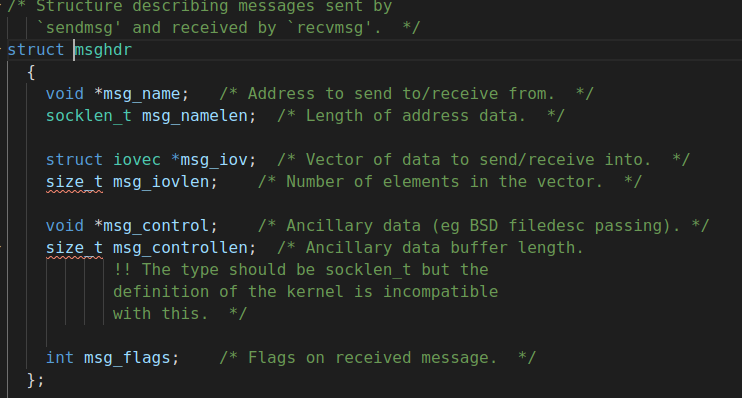

　　__sys_sendto()首先根据传入的描述符fd，找到对应的struct socket结构体。然后构建内核的消息结构struct msghdr，该结构定义如下:

 　　msg_name和msg_namelen就是数据报文要发向的对端的地址信息(即sendto系统调用中的addr和addr_len)。当使用send时，它们的值为NULL和0。

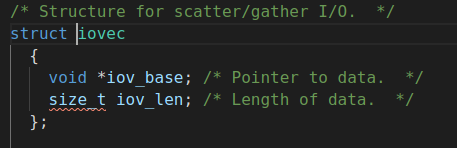

 msg_iov表示存放待发送数据的一个缓冲区，它的定义如下：

iov_base是缓冲区的起始地址，指向message, iov_len是缓冲区的长度，指向length。msg_iovlen是缓冲区的数量，对于sendto和send来讲，msg_iovlen都是1。

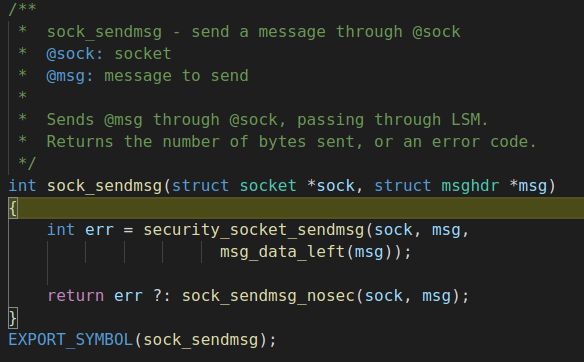

__sys_sendto()构建完这些后，调用sock_sendmsg()继续执行发送流程，传入参数为socket和struct msghdr。sock_sendmsg()定义如下：

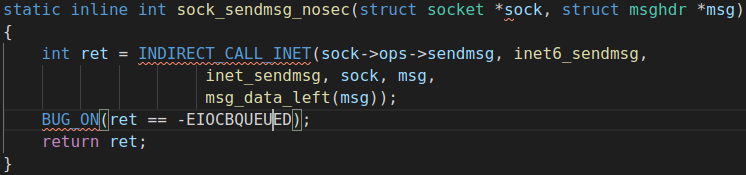

先执行安全检查，之后调用sock_sendmsg_nosec()函数，定义如下：

在这里我们可以看到sock->ops->sendmsg这个系统调用，它对应套接字类型的sendmsg()函数，所有的套接字类型的sendmsg()函数都是inet_sendmsg()，该函数首先检查本地端口是否已绑定，无绑定则执行自动绑定，而后调用具体协议的sendmsg函数。

　　到这里，就进入到传输层了，在这里由于我的测试代码使用TCP连接，所以调用tcp_sendmsg()，该函数定义如下：

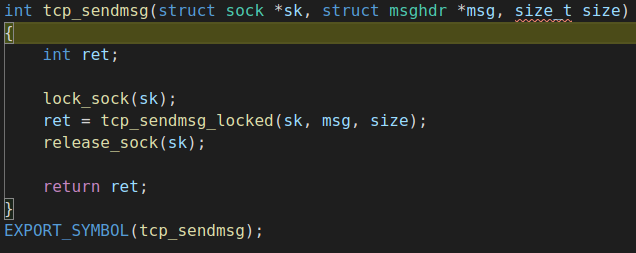

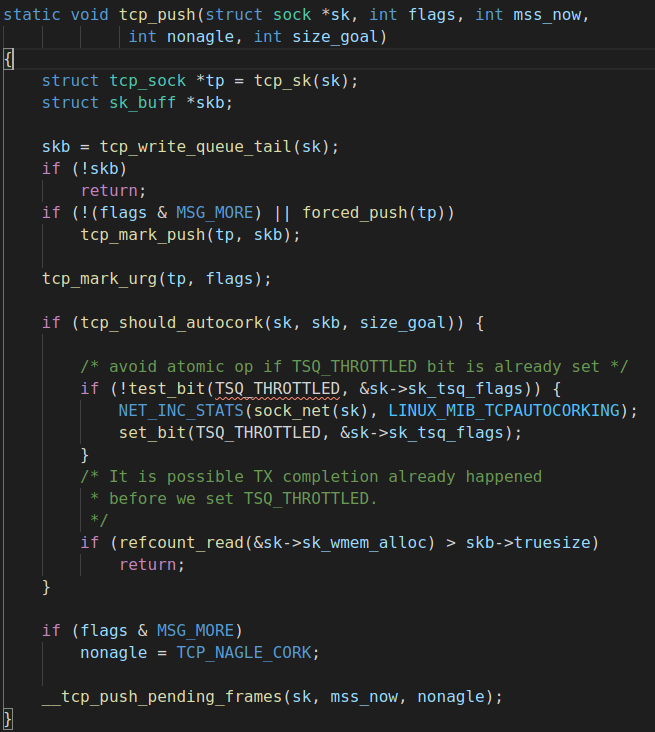

这里首先对sk进行加锁，目的是让接收和发送队列能够有序进行相关的工作，然后主要的发送函数即为tcp_sendmsg_locked()。这个函数代码非常多，涉及到了tcp协议中具体的几个处理过程。首先做一些前期的工作，例如检查连接状态和检查数据是否分段等等。到发送这一步，可以看到tcp_push()函数，

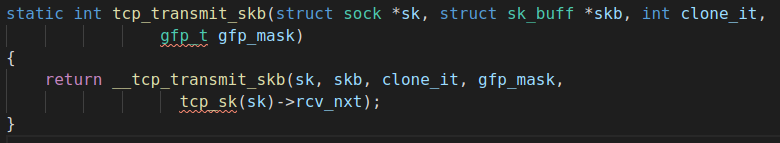

 该函数在判断了是否需要设置PUSH标记位之后，会调用__tcp_push_pending_frames()，该函数调用tcp_write_xmit()完成发送。tcp_write_xmit()函数是TCP发送新数据的核心函数，包括发送窗口判断、拥塞控制判断等核心操作都是在该函数中完成。大致流程是首先检测当前状态是否是TCP_CLOSE，然后检测拥塞窗口的大小、检测当前段是否完全处在发送窗口内，再检测段是否使用nagle算法进行发送。通过以上检测后将SKB发送出去，最终调用的是tcp_transmit_skb()，

该函数内部调用了__tcp_transmit_skb()函数，该函数的注释如下，

/* This routine actually transmits TCP packets queued in by
 * tcp_do_sendmsg().  This is used by both the initial
 * transmission and possible later retransmissions.
 * All SKB's seen here are completely headerless.  It is our
 * job to build the TCP header, and pass the packet down to
 * IP so it can do the same plus pass the packet off to the
 * device.
 *
 * We are working here with either a clone of the original
 * SKB, or a fresh unique copy made by the retransmit engine.
 */

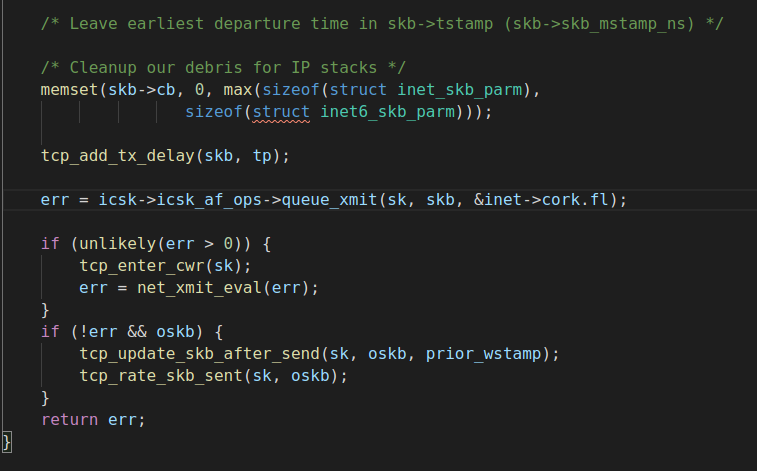

可知该函数的工作是建立TCP报头，并将数据包传递给IP层，在该函数的最后，我们看到如下代码，

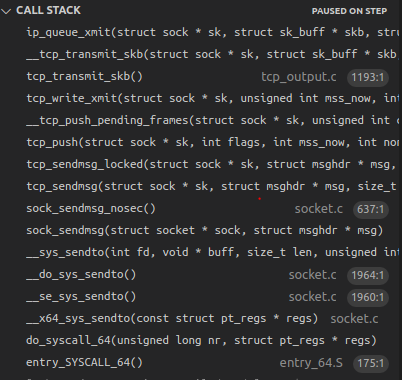

 可以看到icsk->icsk_af_ops这个指针。通过查阅相关资料，这个指针在tcp协议栈中，会被初始化为ip_queue_xmit，所以知道了这个函数queue_xmit()在这里进入了网络层。所以到这个函数为止，传输层发送过程追踪完毕。当前函数调用栈如下所示：

　　接下来进入IP层的分析，这一层的主要任务有路由处理、添加IP头部、IP校验和、IP分片和转发进链路层等。

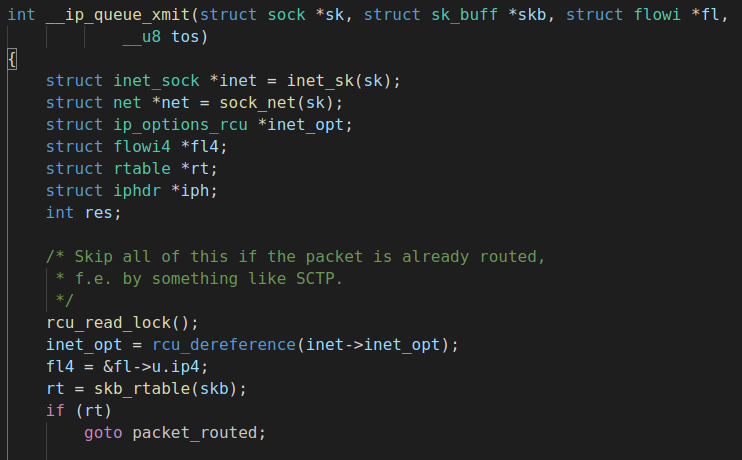

　　当前函数是ip_queue_xmit()，与之前若干函数类似，该函数实际上调用__ip_queue_xmit()函数，该函数进行具体的信息处理，

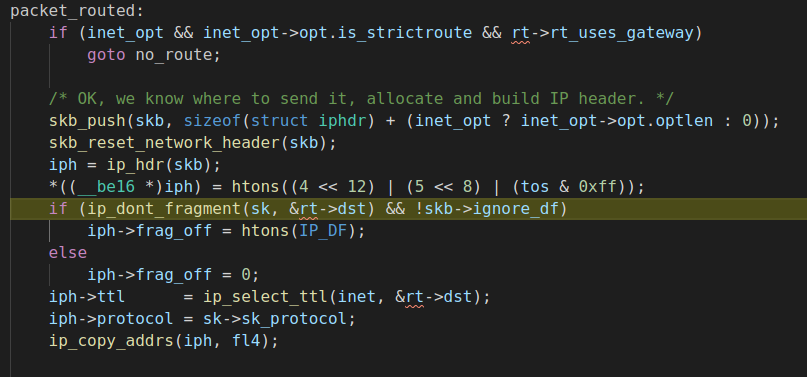

首先skb_rtable()函数检测skb的中的rtable是否为空，不为空说明已经指定了路由，跳到packet_routed继续执行，为空则添加，之后为输入包建立IP包头, 经过本地包过滤器后,再将IP包分片输出(ip_fragment)。



检查完标志位和路由之后，一般会调用ip_finish_output2发送数据报，最终调用dev_queue_xmit(skb)将数据包拷贝到链路层skb，交由下一层处理。

以上则是send过程中，各层函数的调用过程，接下来我们看recv函数的调用过程。

　　

　　与send函数类似，如图：

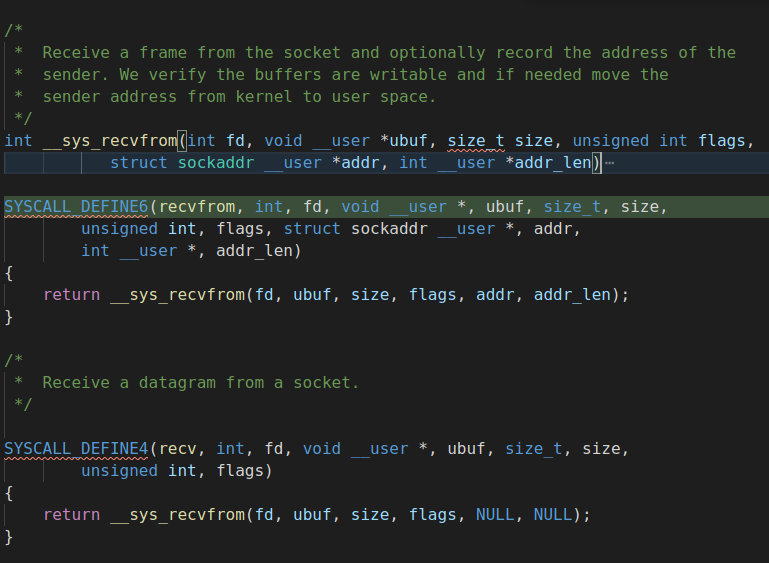

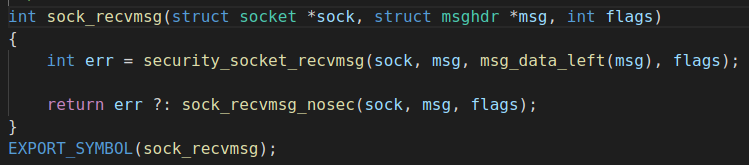

首先，recv()函数是recvfrom()函数的特殊情况，二者实际上都调用了__sys_recvfrom()函数，recv()将后两个参数置为NULL，__sys_recvfrom()函数里面调用了sock_recvmsg()函数，

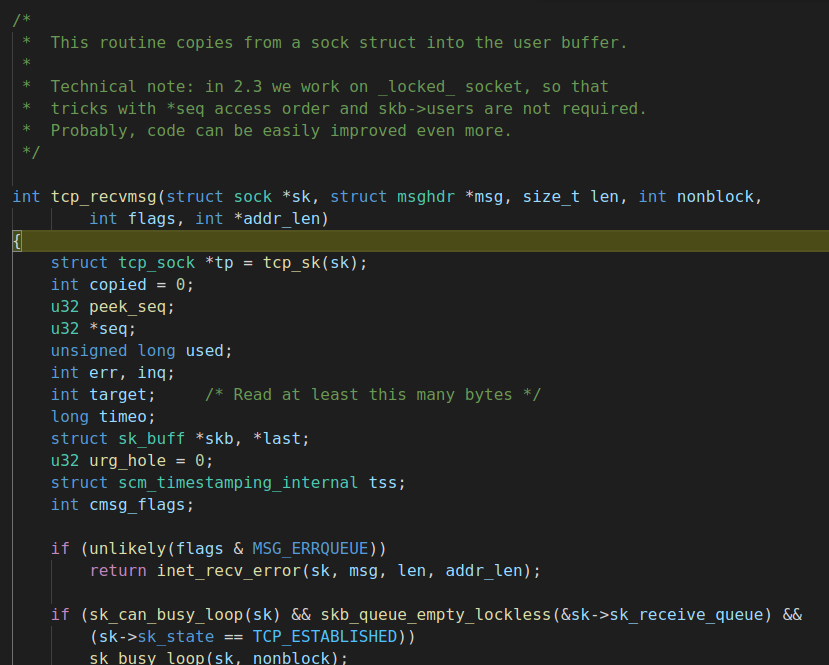

之后调用sock_recvmsg_nosec()函数，再根据不同的协议类型调用不同的recvmsg函数，tcp调用的是 tcp_recvmsg。





之后我们关注一下传输层， 传输层 TCP 处理入口在tcp_v4_rcv函数，数据包从IP层传递上来，进入该函数，查看tcp_protocol结构，

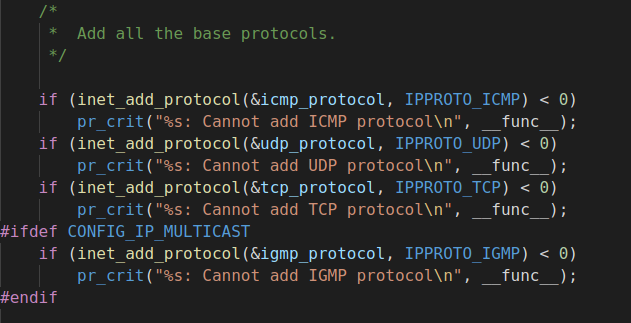

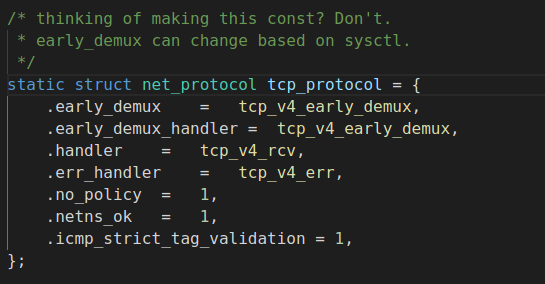

该结构是在af_inet.c中的inet_init()被添加的，

它的handler即为IP层向TCP传递数据包的回调函数，设置为tcp_v4_rcv。

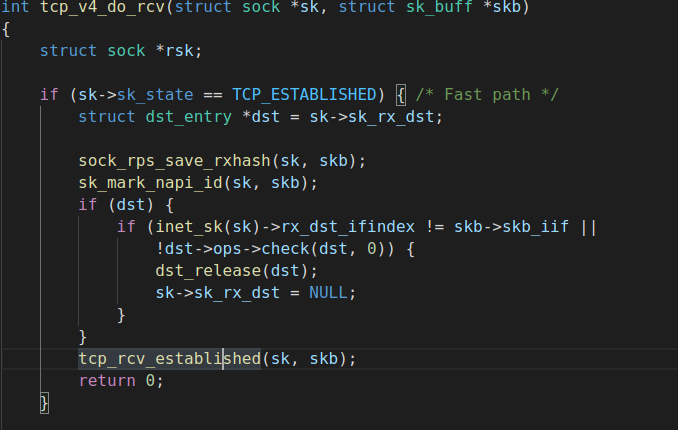

　　tcp_v4_rcv函数做了以下几个工作：(1) 设置TCP_CB (2) 查找控制块  (3)根据控制块状态做不同处理，包括TCP_TIME_WAIT状态处理，TCP_NEW_SYN_RECV状态处理，TCP_LISTEN状态处理 (4) 接收TCP段。该函数最后调用具体的接收处理函数tcp_v4_do_rcv()，

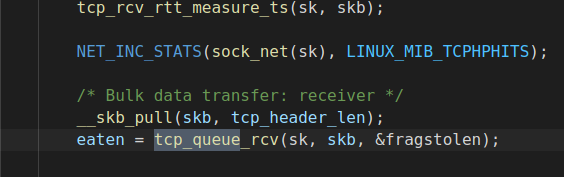

查看源码可知，建立连接后使用tcp_rcv_established()进行数据的接收，函数对头部进行一系列检测和相应操作，一切正常后会调用tcp_queue_rcv()函数。

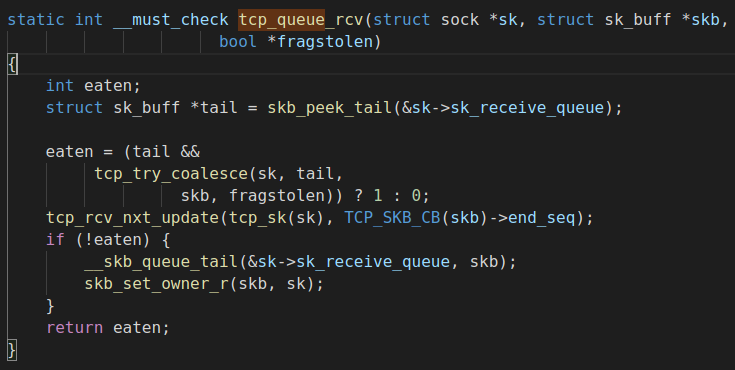

tcp_queue_rcv函数将收到的数据挂到sk接收队列末尾。而后然socket会被唤醒，调用system call，并最终调用 tcp_recvmsg 函数去从 socket recieve queue 中获取 segment。

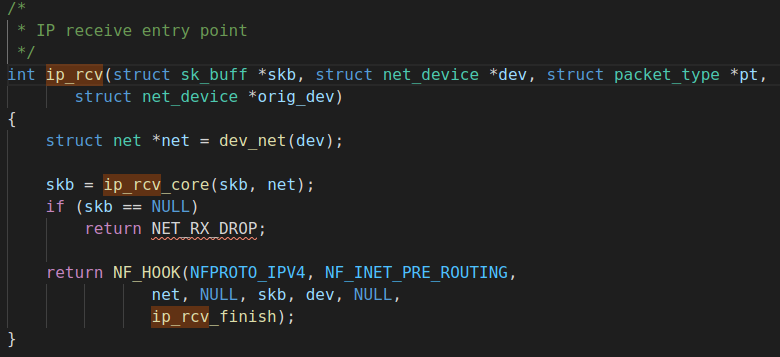

在网络层，接收端函数的入口地址是ip_rcv，

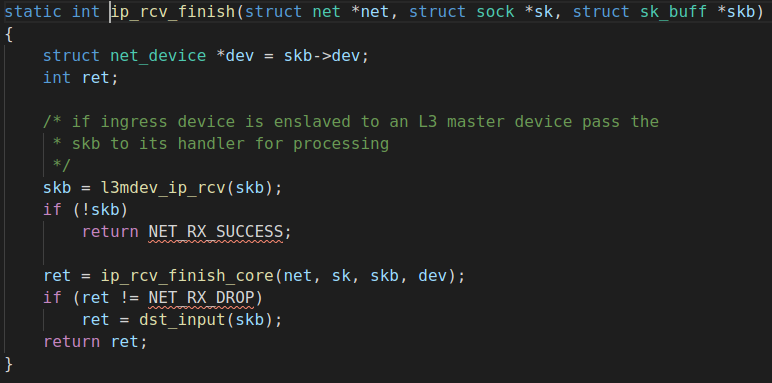

 ip_rcv完成基本的校验和处理工作后，经过PRE_ROUTING钩子点，经过PRE_ROUTING钩子点之后，调用ip_rcv_finish完成数据包接收，包括选项处理，路由查询，并且根据路由决定数据包是发往本机还是转发。

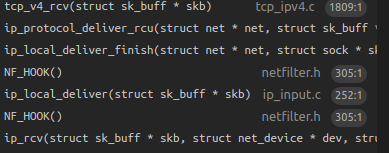

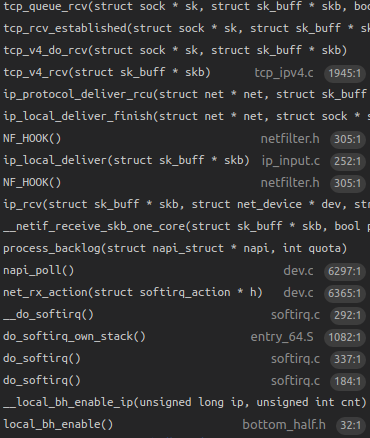

ip_rcv_finish()函数会调用dst_input()函数， 在dst_input()中，最终在ip层即生成ip_input()，根据路由选择调用ip_router_input()函数，进入路由处理环节。它首先会调用 ip_route_input 来更新路由，然后查找 route，决定该 package 将会被发到本机还是会被转发还是丢弃。数据发向上层的时，会调用 ip_local_deliver 函数，然后调用 ip_local_deliver 函数。该函数根据 package 的下一个处理层的协议号，调用下一层的包括 tcp_v4_rcv等的接口。这样的话就可以和我们刚刚追踪的传输层的函数连接起来了。

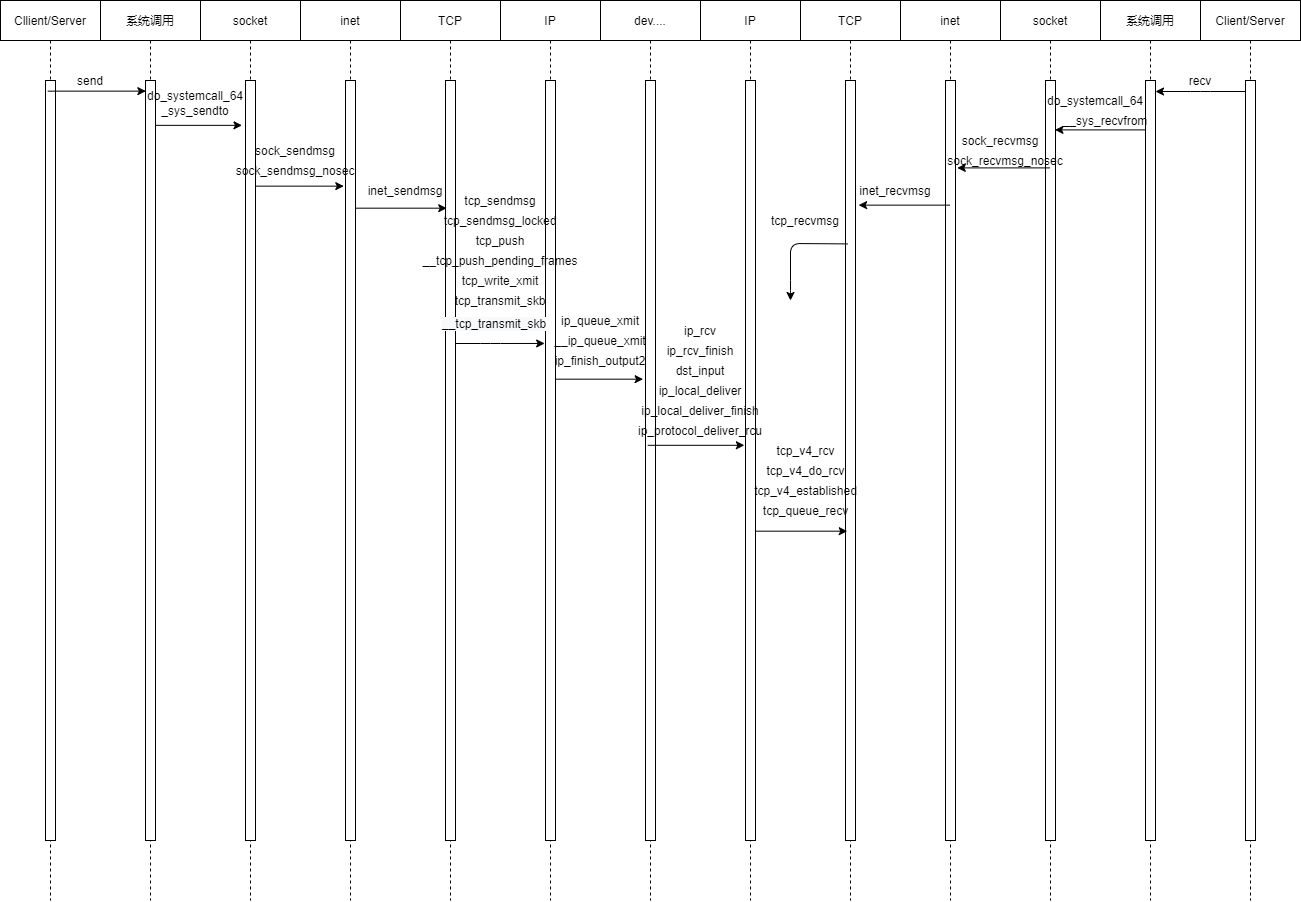

三.时序图
