使用ADS进行微带线匹配

学习B站一位up主，使用微带线匹配，这里进行总结。
视频来自：【24Ghz毫米波雷达BGT24LTR11阻抗匹配6】 https://www.bilibili.com/video/BV1YHguzxERU/?share_source=copy_web&vd_source=690b1dad7332a9fd7f56328fe31564d8

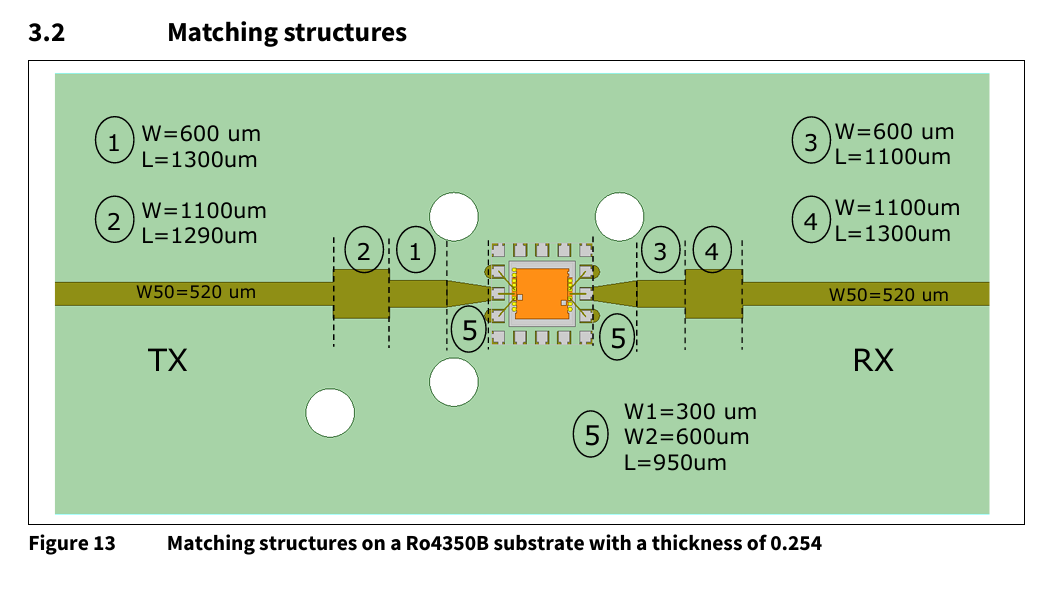

以Infineon BGT24LTR11为例，官方提供的User Manual已经给出了微带线匹配的实例以及PCB layout。

但其板材使用的是Ro435B，我们在使用此芯片时，可能会用不同的板材，这就需要我们对其重新匹配。

我没有使用过这个芯片，没有仔细读过datasheet和其他资料，姑且认为其未提供阻抗信息。

利用User Manual提供的数据配合ADS optimization来重新进行匹配。

1.新建工程，新建原理图

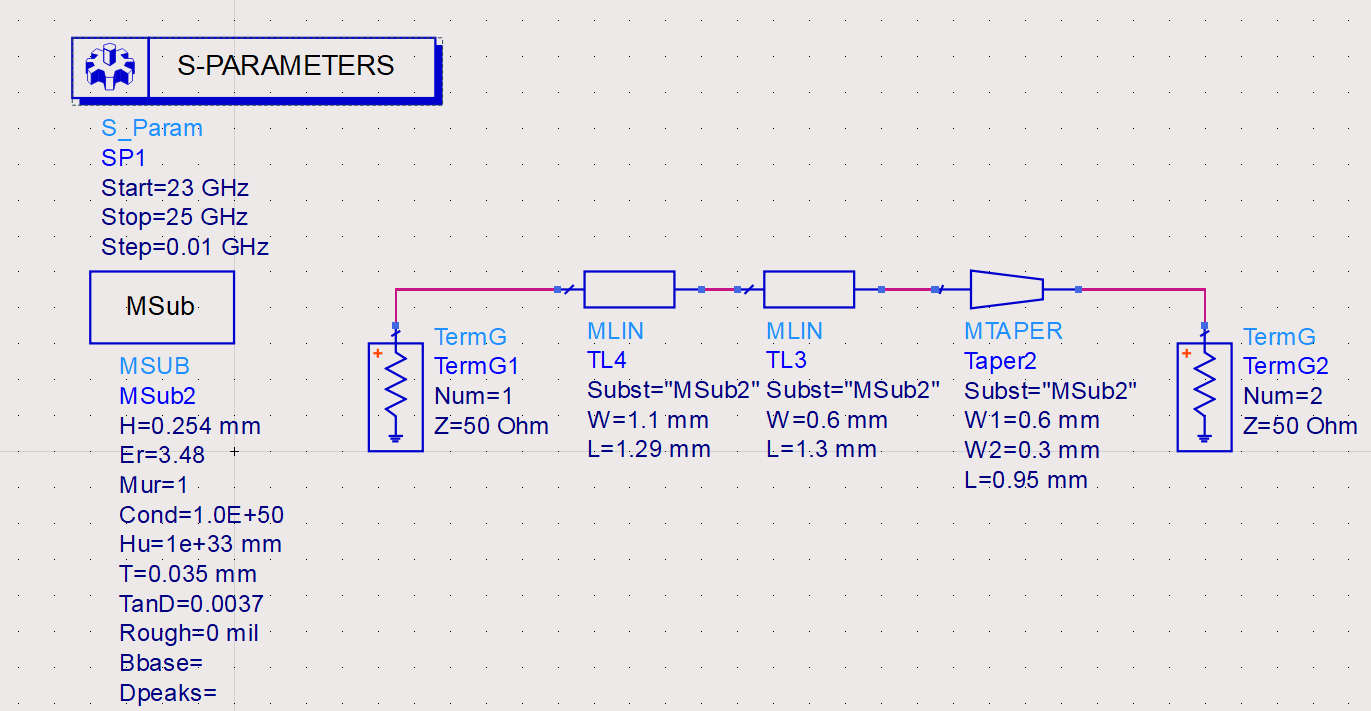

参考User Manual搭建原理图。

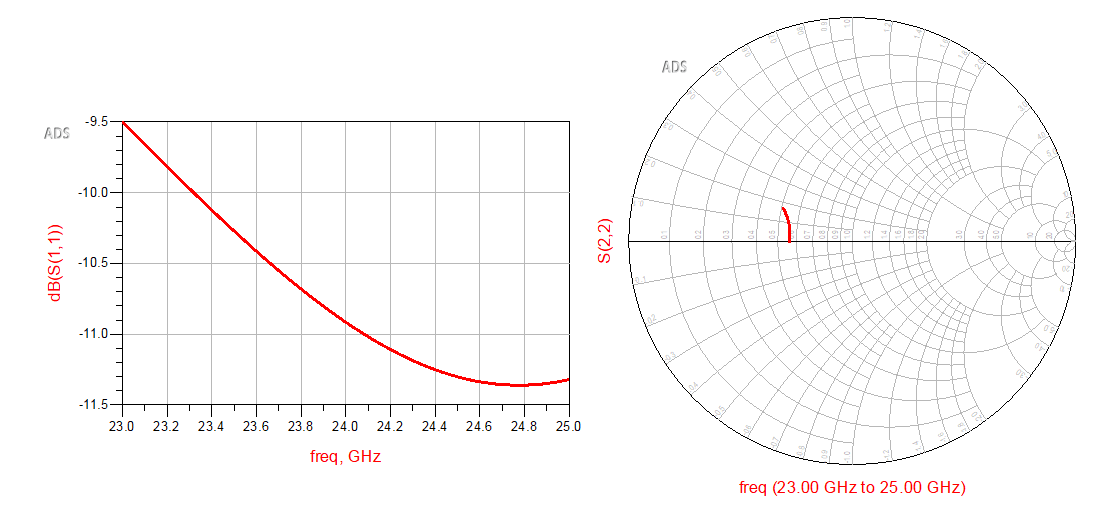

Msub添加Ro4350B的板材信息，s参数分析得到结果。

具体的思路是：并不需要知道其具体的阻抗信息，只需要将新的匹配电路匹配到如上图所示的样子即可。

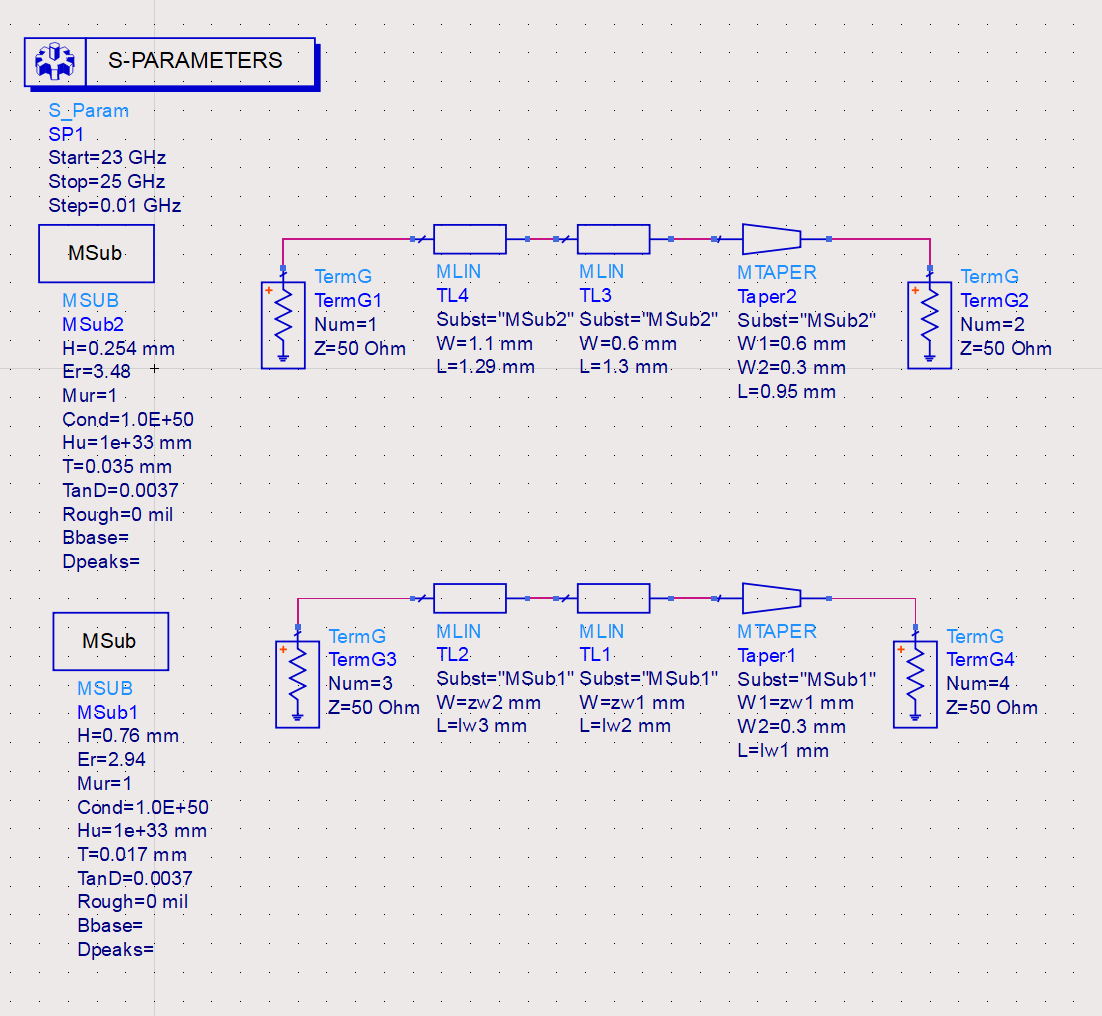

接着搭建如下电路图

添加新的MSub，填入所用的板材信息，同时为微带线设置变量参数。

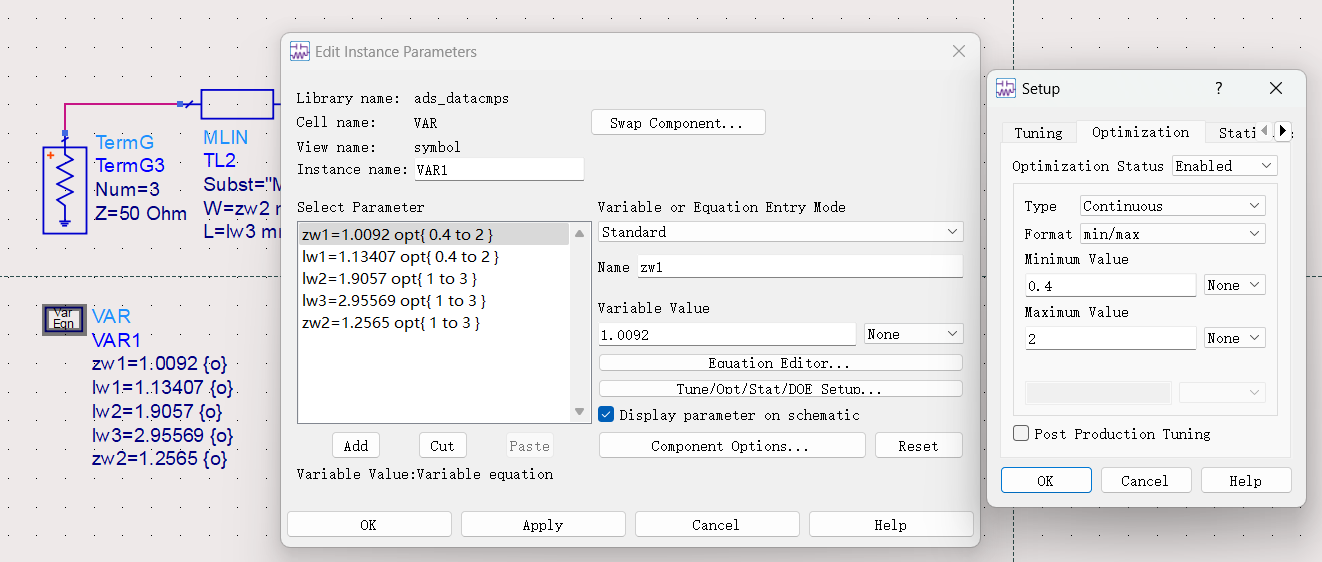

添加var控件，设置变量默认值（这里的是以及优化完成的，默认填和原来的一样就行），点击“Tune/Opt/stat/Doe setup”将Optimization设置为enable，设置变量取值范围。

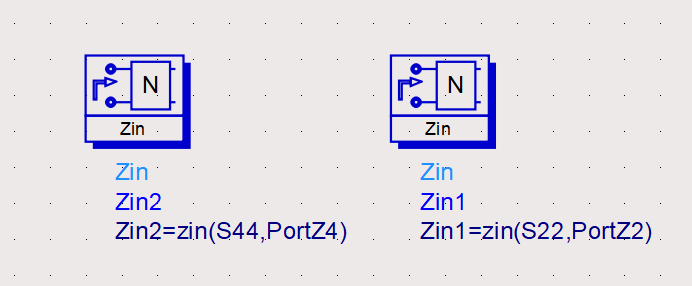

添加Zin控件，计算不同端口的阻抗值。添加公式，分别计算2端口和4端口。

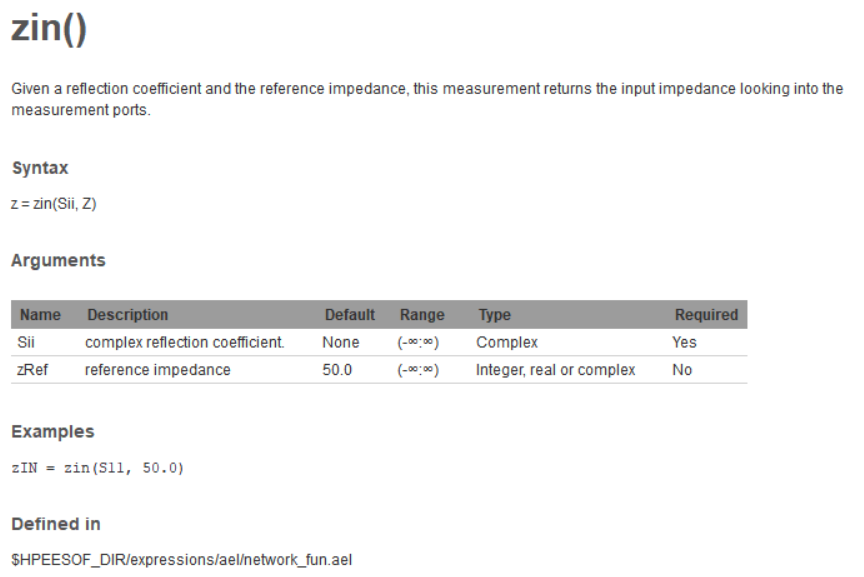

Zin控件的说明：

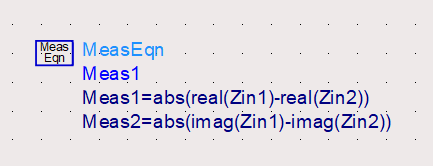

添加MeasEqn，并添加方程。

Meas1=abs(real(Zin1)-real(Zin2)) //计算4端口与2端口实部差值的绝对值
Meas2=abs(imag(Zin1)-imag(Zin2)) //计算4端口与2端口虚部差值的绝对值

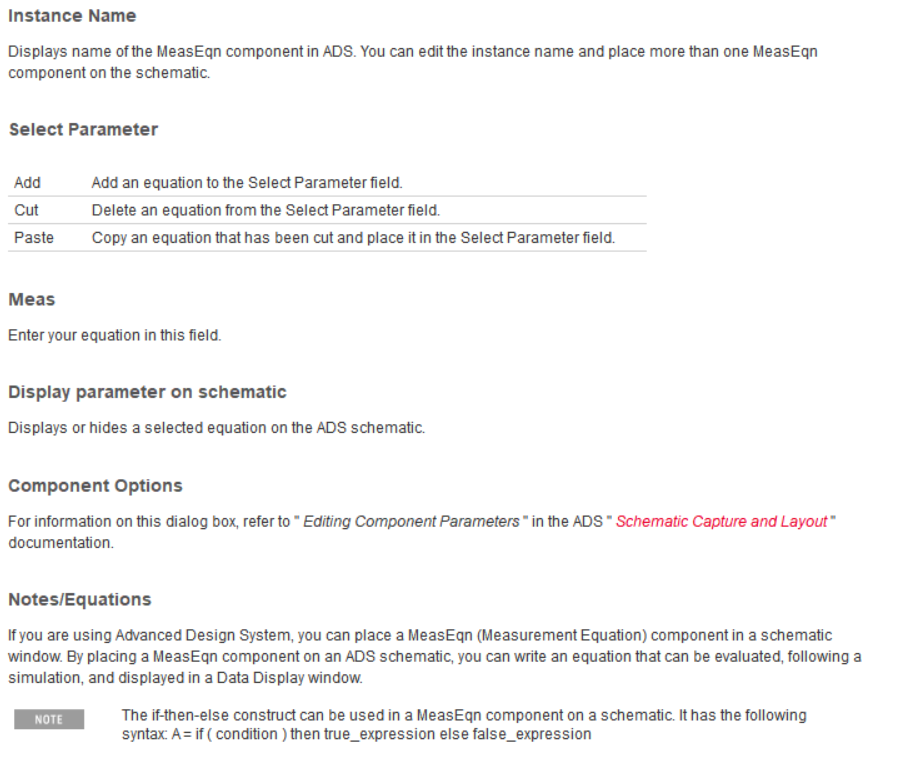

MeasEqn具体作用：可以在原理图窗口中放置一个MeasEqn（测量方程）组件。通过在ADS原理图上放置MeasEqn组件，您可以编写一个可评估的方程，该方程在模拟后可以在数据显示窗口中显示。

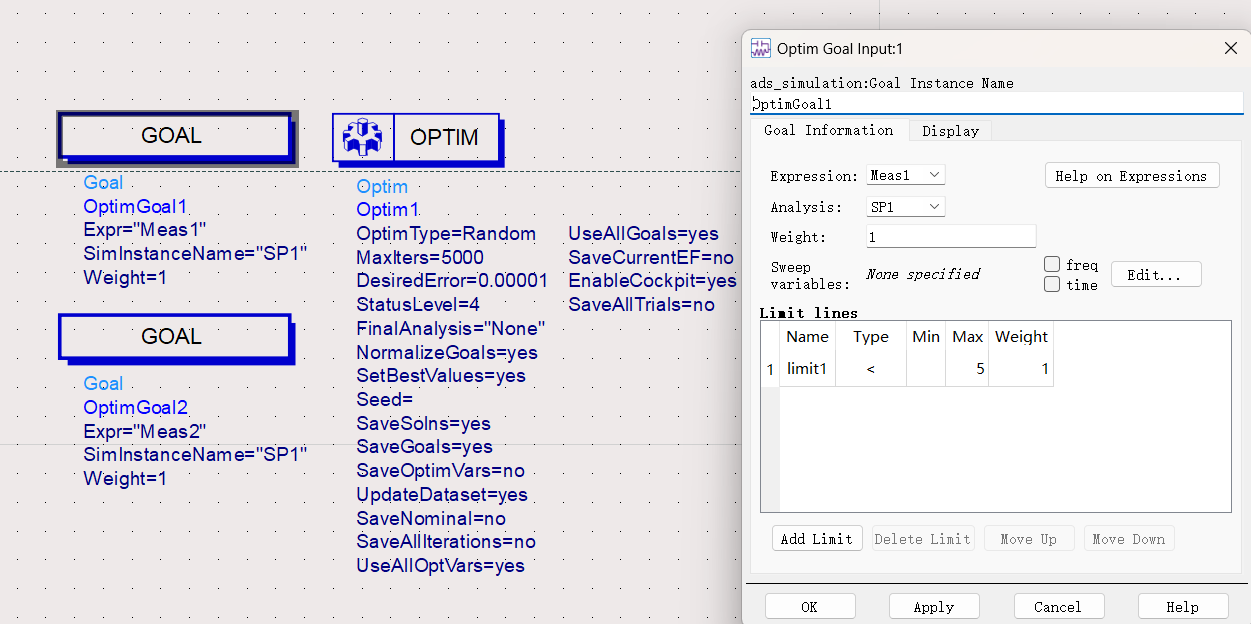

添加Optim与Goal控件，设置optim的迭代次数和期望误差，以及Goal控件的期望方程。
这里设置将4端口与2端口实虚部差值的绝对值控制在5以内。

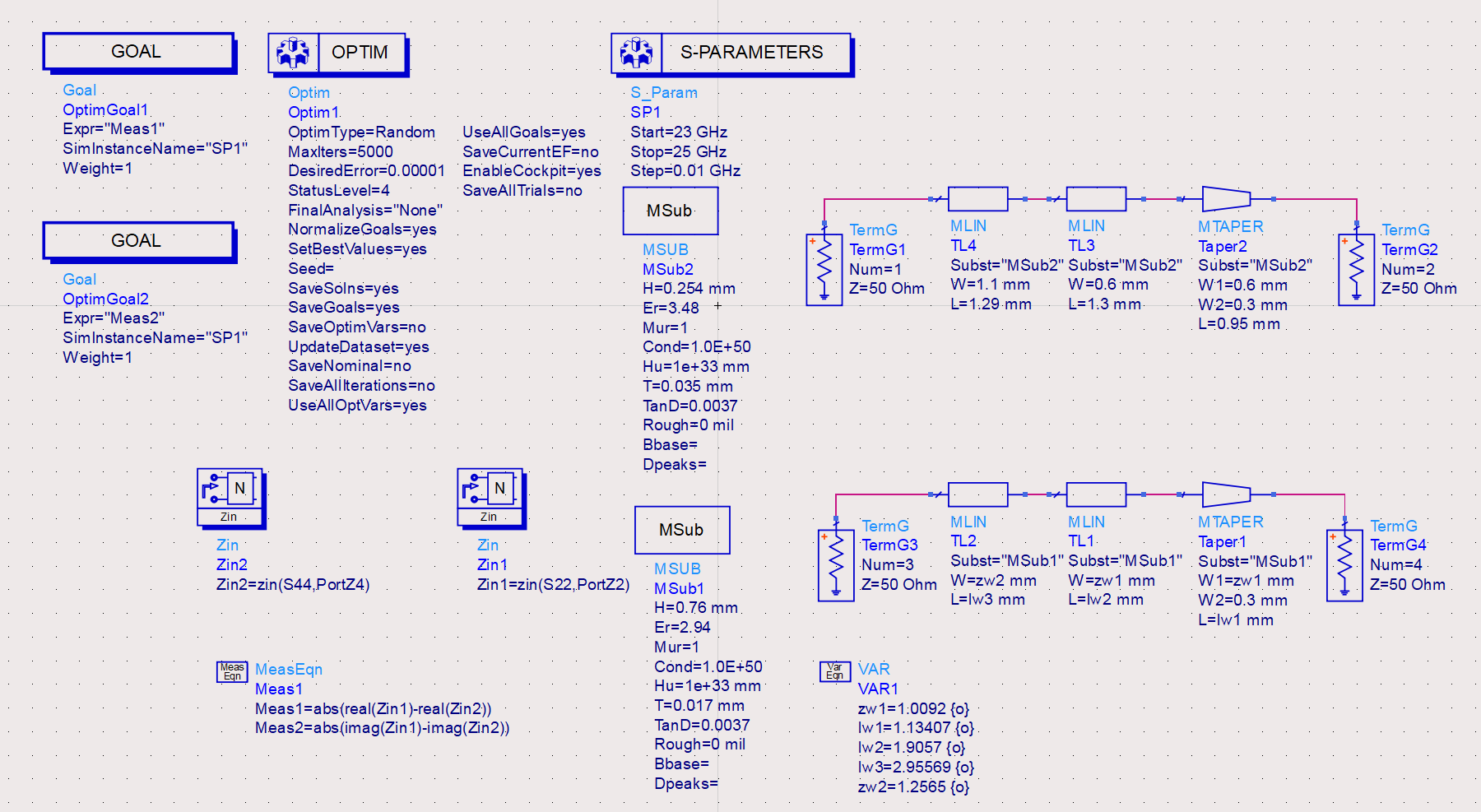

设置完整个原理图如下：

运行Optimism，自动完成迭代后，Update Design Schematic，Var控件的变量参数即可变成优化后的。

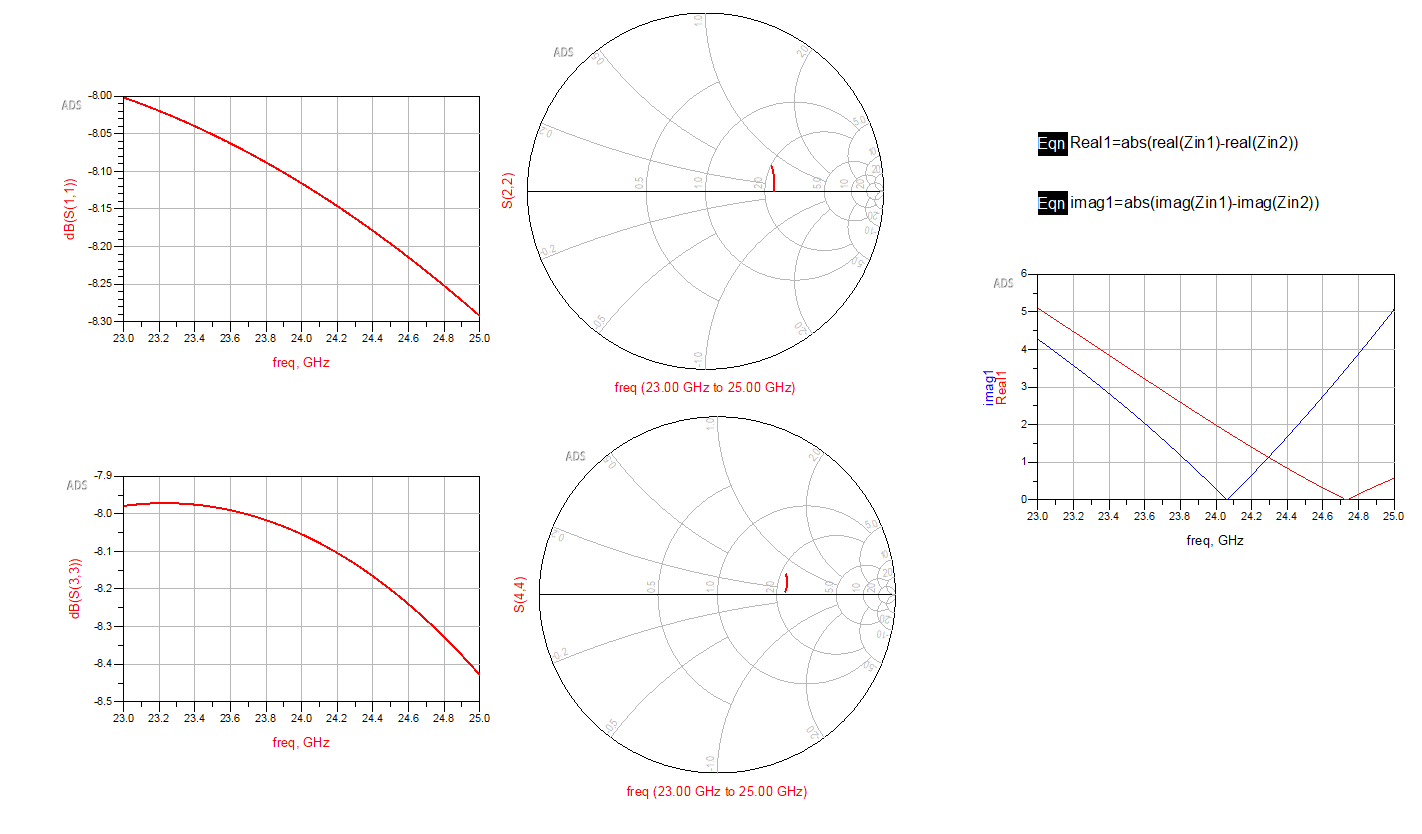

然后再点一下Simulate，Plot结果，可以看到经过优化已经比较接近了。

2.生成版图

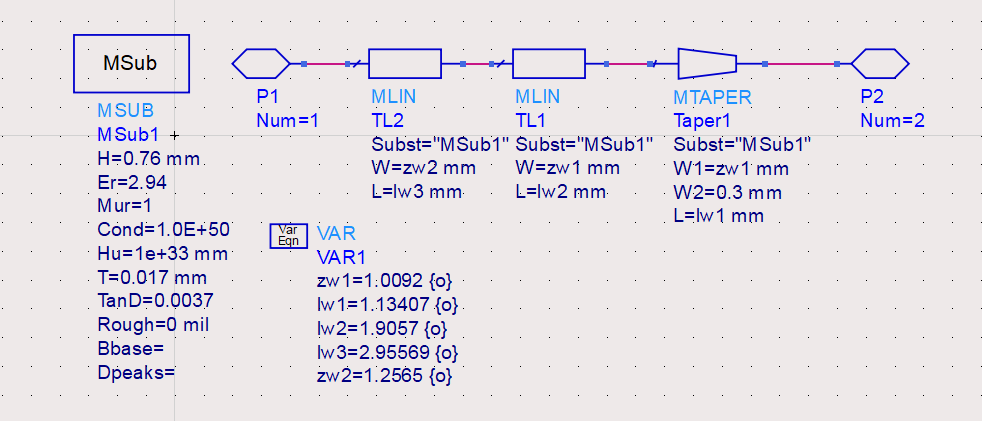

新建一个原理图，将优化后电路图粘贴进去，删除terminal，替换成Pin。

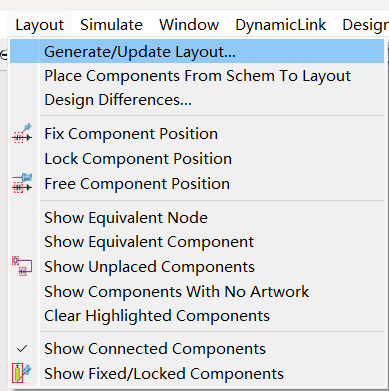

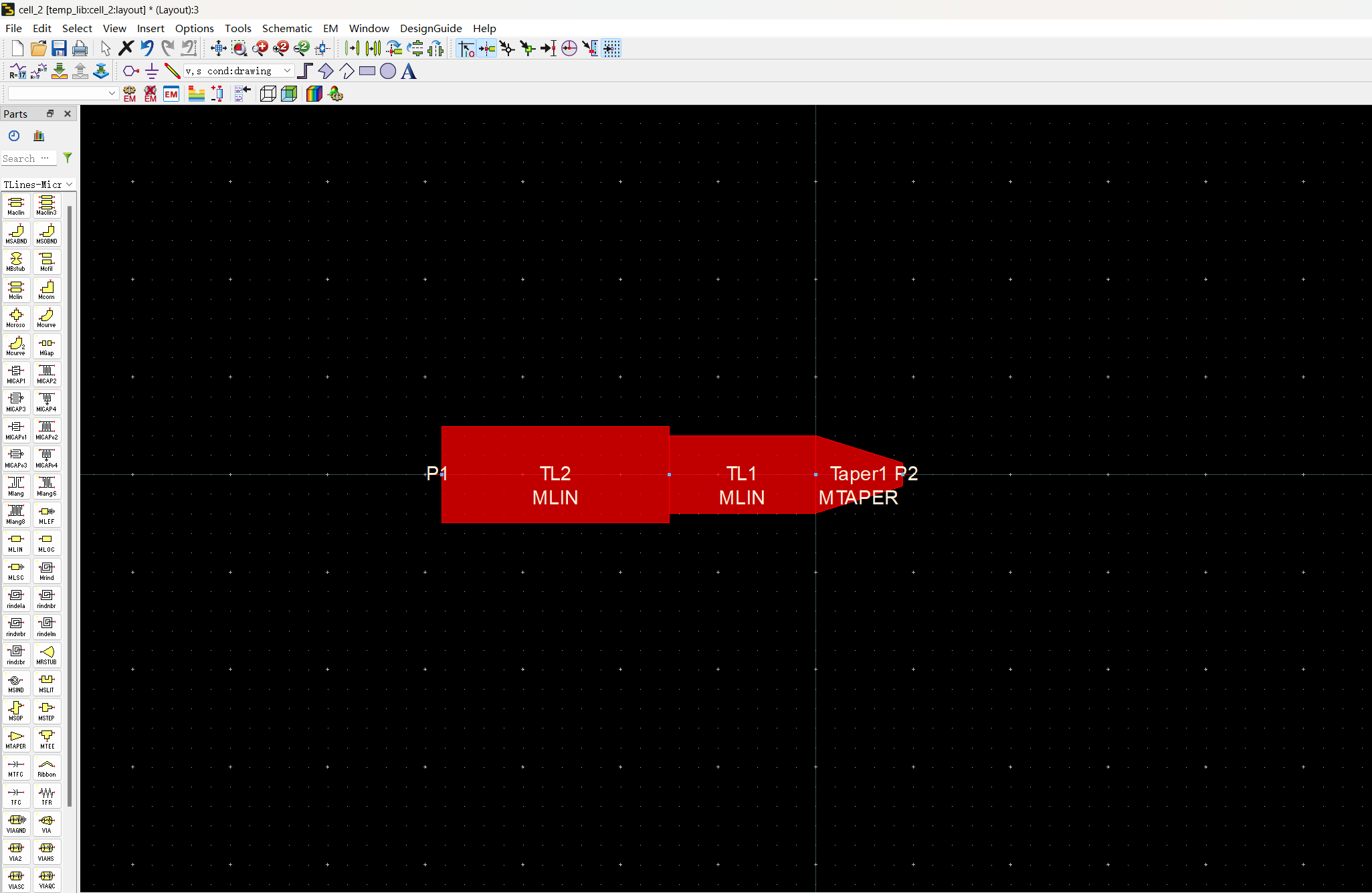

生成layout

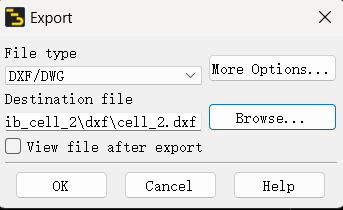

将其另保存为dxf文件，后续即可导入EDA工具里面。
