ADE sp方法仿真可变电容阵列电容值

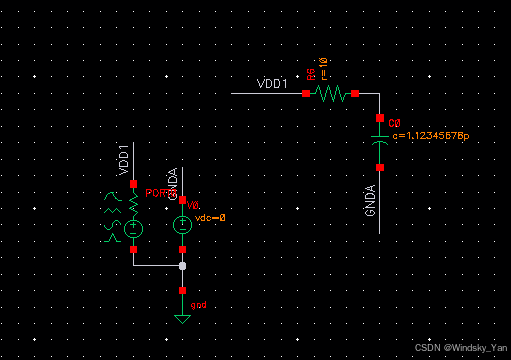

1.搭建下图所示测试电路

为验证方法的准确性，预先设置了一个容值特定的理想电容，后续可以自行替换为待测电容。

2.参数设置

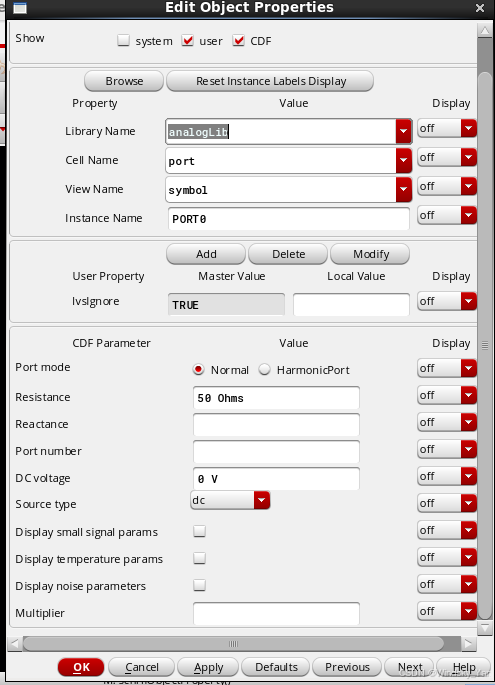

设置port参数：

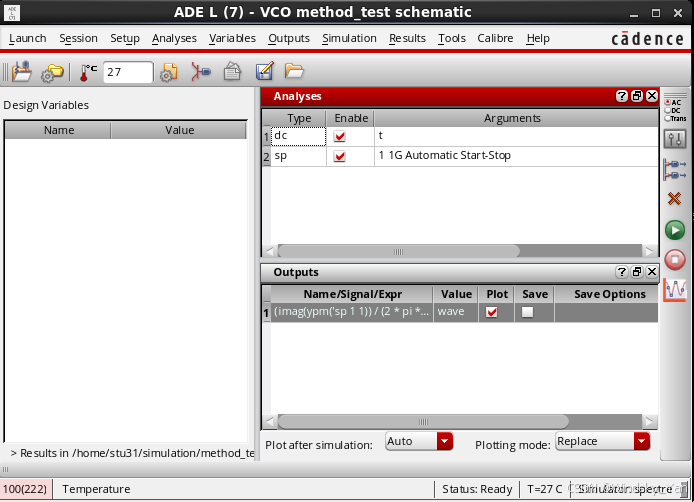

ADE设置：

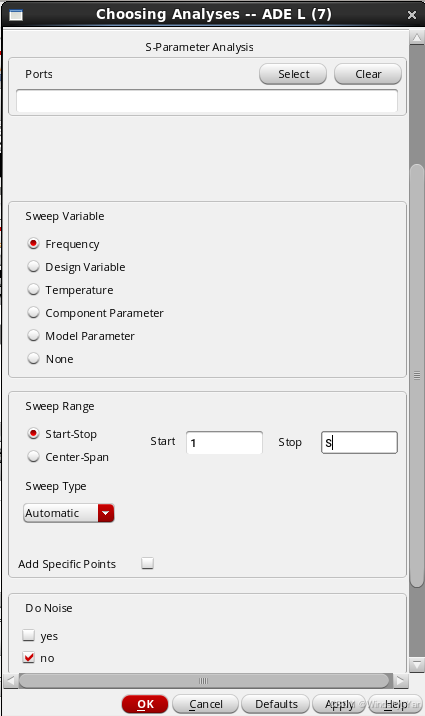

DC分析默认即可，sp分析设置如下：

calculator函数如下：

imag(ypm('sp 1 1))/(2 * pi * xval(imag(ypm('sp 1 1)))))

输入ADE，后仿真即可。

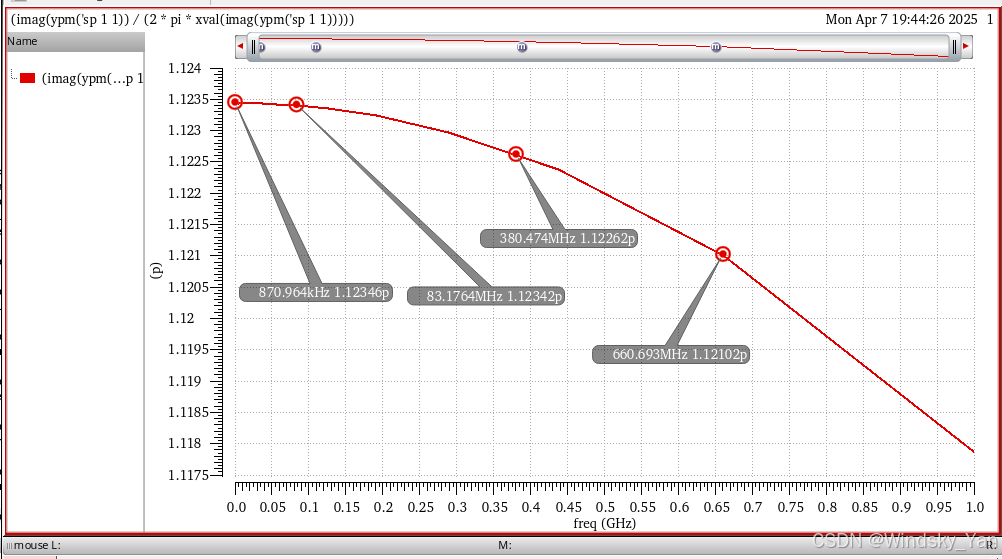

即可得到如下图像，精度应该还是可以的。

不过，电容的容值会随频率升高而下降么？
