华为CloudMatrix384 超节点的网络架构设计 - 指南

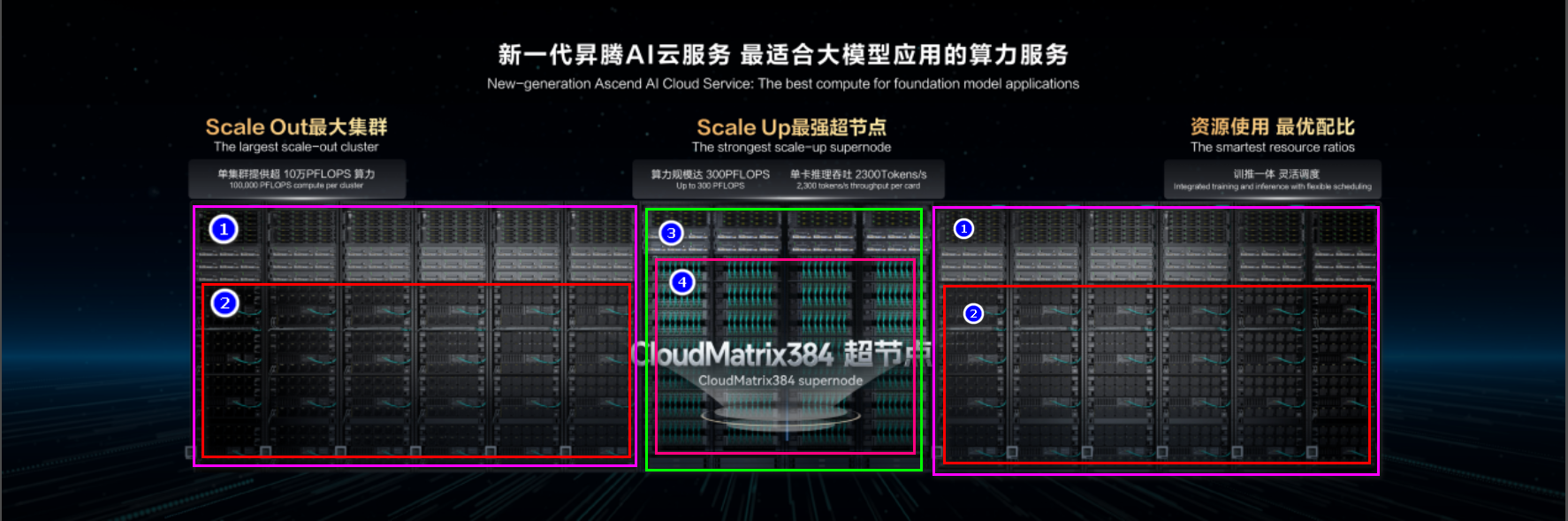

华为CloudMatrix384 超节点硬件介绍

CloudMatrix384 被设计为一个 AI 超级节点，集成了 384 个昇腾 910C 算力芯片（华为称为：NPU），和 192 个鲲鹏CPU。

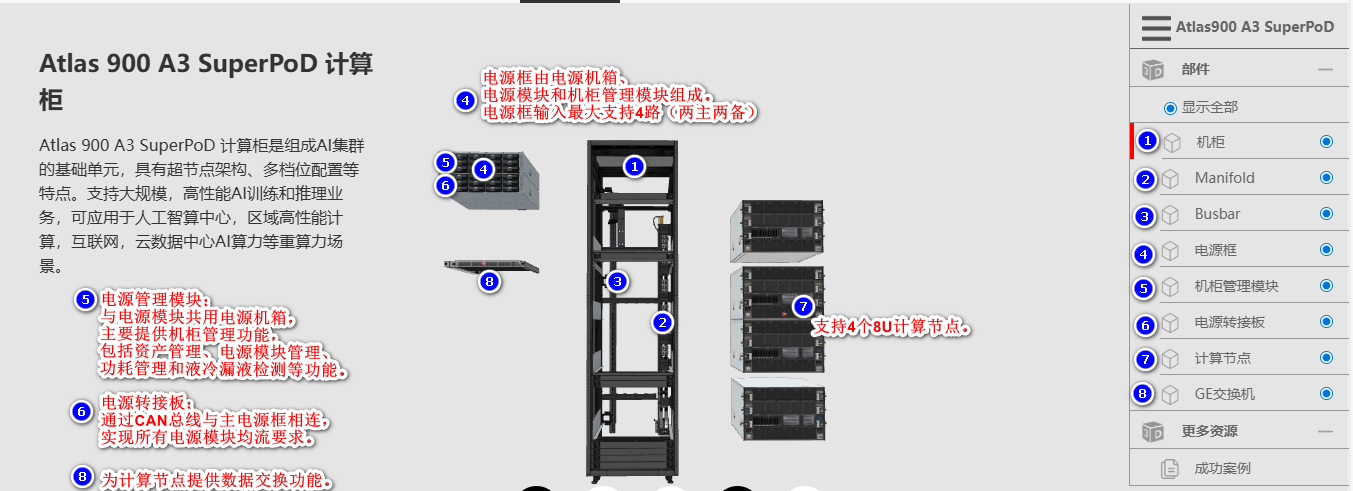

1、6+6的12个昇腾计算柜

计算柜是超节点的基础单元，具有超节点架构、多档位配备等特点。支持大规模，高性能AI训练和推理业务，可应用于人工智算中心，区域高性能计算，互联网，云数据中心AI算力等重算力场景。当组网不涉及总线设备柜，计算柜就是Atlas 900 A3 SuperPoD 超节点。

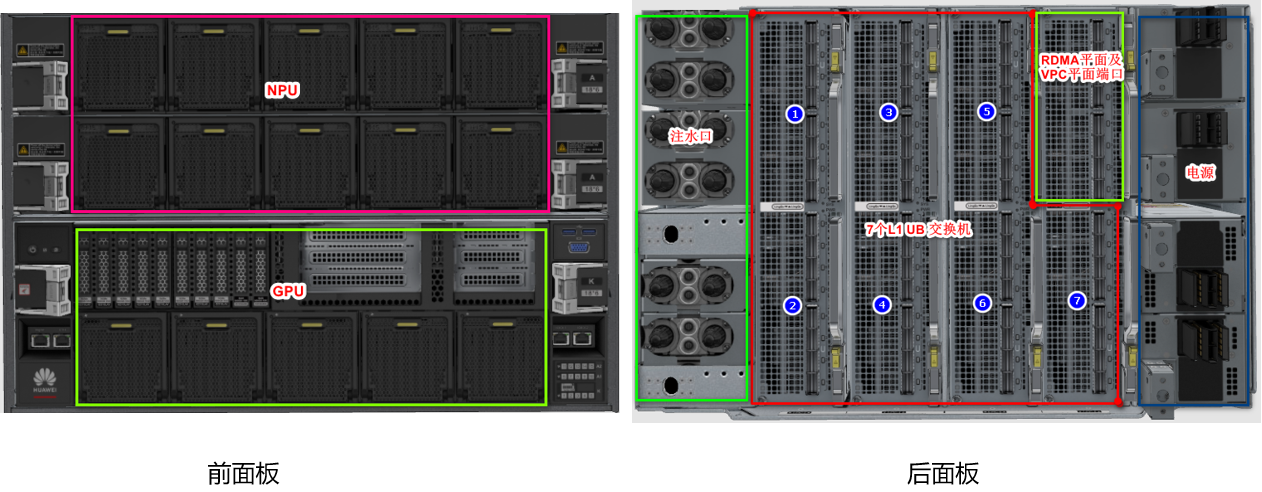

2、48台910C服务器（单台服务器包含8张910C卡、4张鲲鹏cpu、1个擎天卡、7台L1交换机）

基于华为自研鲲鹏920处理器、昇腾910 AI处理器、交换芯片和CDR（Clock and Data Recovery，主要用于扩展信号传输距离，保障信号传输质量）芯片的AI计算节点，满足行业智算中心、大企业和华为云等高性能、高能效液冷训练集群的需求，提供业界AI最佳集群方案，以算力、网络和集成度业界领先为目标，结合工程优势持续构筑AI集群硬件竞争力。就是计算节点

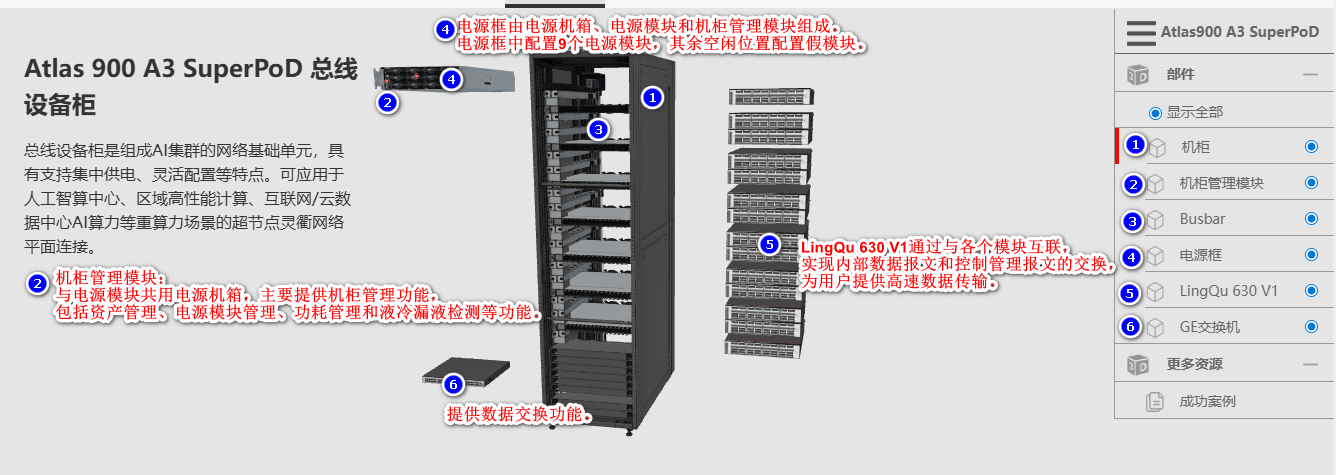

3、4个总线设备柜

总线设备柜是超节点的总线基础单元，具有支持集中供电、灵活配置等特点。可应用于人工智算中心、区域高性能计算、互联网、云数据中心AI算力等重算力场景的超节点灵衢网络平面连接。

4、56台L2交换机（14台*4柜）

LingQu 630 V1是一款灵衢总线交换设备，为计算节点给予高速网络连接，通过与各个模块互联实现内部数据报文和控制管理报文的交换，为用户给予高速数据传输，对外提供48个QSFP-DD（48*2*200G，LQC）接口，具有高性能、高带宽、低延迟等特点

• 两个交换芯片分别出一个200G到每个端口组成一个400G QSFP-DD端口。
• 电源使用标准一次电源模块，支持220AC/240DC、±48V输入。
• LingQu 630 V1最大功耗为1200W
