PCB不同层级的功能和作用

PCB不同层级的功能和作用

示意图：

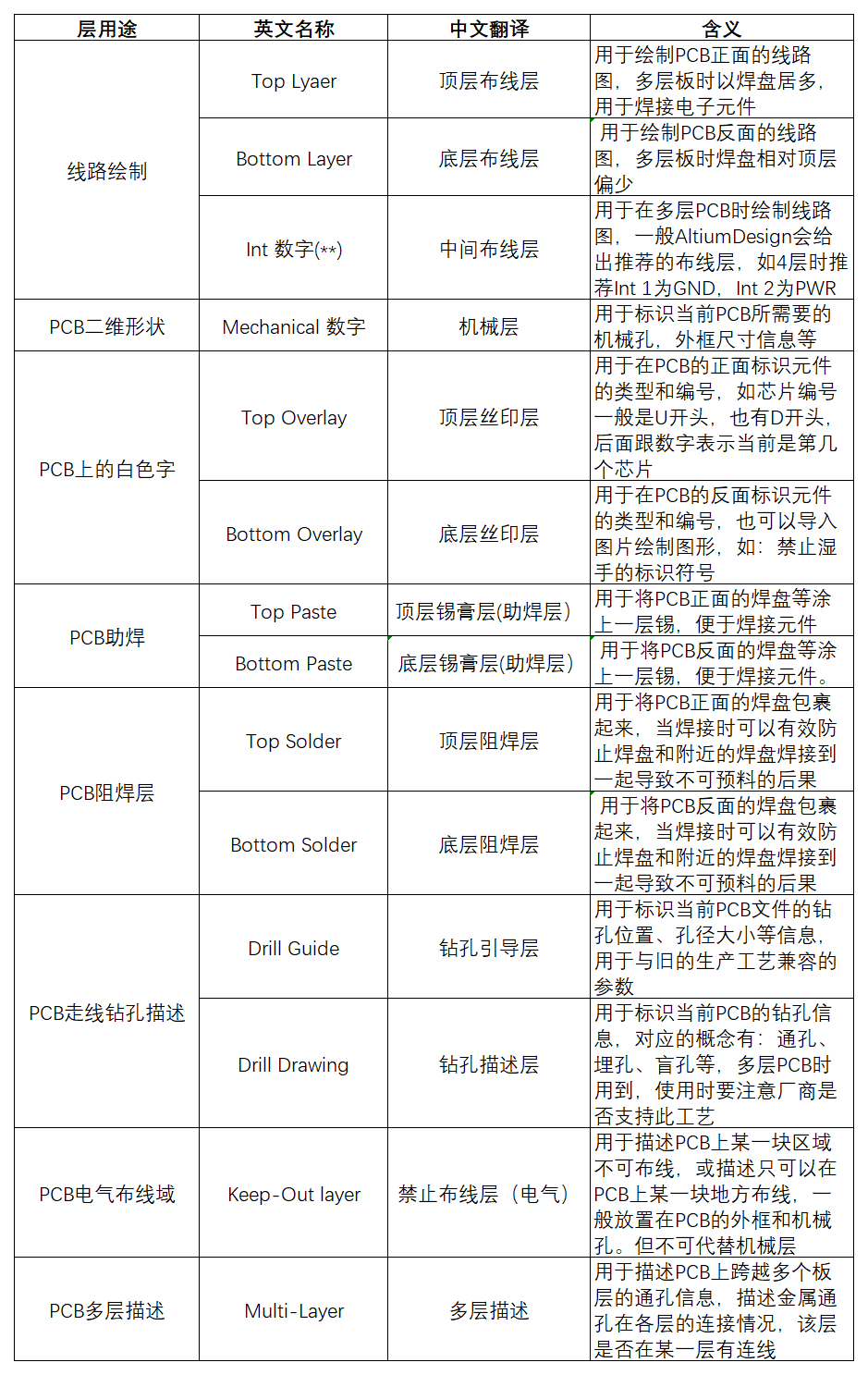

以AltiumDesign为例，各层用途

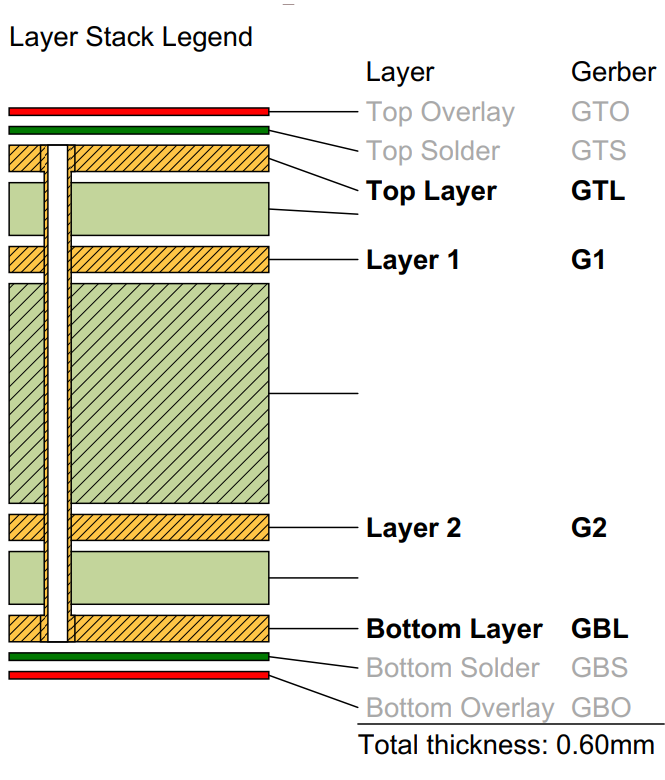

Gerber文件和Altium Design PCB 层级对应关系

嘉立创生成geber文件对应功能

生成后的Gerber文件是一个压缩包，解压后文件如下：

文件名	类型	备注/说明
Gerber_BoardOutline.GKO	边框文件	PCB板厂根据该文件进行切割板形状，嘉立创EDA绘制的挖槽区域在生成Gerber后在边框文件进行体现
Gerber_TopLayer.GTL	PCB顶层	顶层铜箔层
Gerber_BottomLayer.GBL	PCB底层	底层铜箔层
Gerber_InnerLayer1.G1	内层铜箔层	信号层类型
Gerber_InnerLayer2.G2	内层铜箔层	内电层类型的内层，在输出时是正片输出，在PCB绘制时是负片绘制(绘制的线条则不输出在Gerber)。注：V2.2.33版本及以前使用GP+数字后缀表示内电层，后避免和其他EDA负片方式的内层后缀名冲突，改为G+数字的方式
Gerber_TopSilkLayer.GTO	顶层丝印层
Gerber_BottomSilkLayer.GBO	底层丝印层
Gerber_TopSolderMaskLayer.GTS	顶层阻焊层	也可以称之为开窗层，默认板子盖油，在该层绘制的元素对应到顶层的区域则不盖油
Gerber_BottomSolderMaskLayer.GBS	底层阻焊	也可以称之为开窗层，默认板子盖油，在该层绘制的元素对应到底层的区域则不盖油
Gerber_TopPasteMaskLayer.GTP	顶层助焊层	开钢网用
Gerber_BottomPasteMaskLayer.GBP	底层助焊层	开钢网用
Gerber_TopAssemblyLayer.GTA	顶层装配层	仅做读取，不影响PCB制造
Gerber_BottomAssemblyLayer.GBA	底层装配层	仅做读取，不影响PCB制造
Gerber_MechanicalLayer.GME	机械层	记录在 PCB 设计里面在机械层记录的信息，仅做信息记录用，生产时默认不采用该层的形状进行制造，该层仅做文字标识用。比如：工艺参数、V割路径等
Gerber_DocumentLayer.GDL	文档层	记录PCB的备注信息用，不参与制造生产
Gerber_CustomLayer1.GCL	用户自定义层	用户自定义层一般不属于生成所需的层，如果需要生产使用，可以和板厂进行沟通
Gerber_DrillDrawingLayer.GDD	钻孔图层	该层不参与制造，对生成过孔的位置以做对照标识用
Gerber_TopStiffenerLayer_xx_xx.GTSL	顶层加强板层	仅嘉立创使用，该文件是加强板图层，xx表示加强板类型参数
Gerber_BottomStiffenerLayer_xx_xx.GBSL	底层加强板层	仅嘉立创使用，该文件是加强板图层，xx表示加强板类型参数
Drill_PTH_Through.DRL	金属化多层焊盘的钻孔层	这个文件显示的是内壁需要金属化的钻孔位置，如多层焊盘和通孔过孔
Drill_PTH_Through_Via.DRL	金属化通孔类型过孔的钻孔层	这个文件显示的是内壁需要金属化的钻孔位置，如过孔。这个文件嘉立创使用
Drill_PTH_Inner1_to_Inner2.DRL	金属化盲埋孔类型过孔的钻孔层	这个文件显示的是内壁需要金属化的钻孔位置。Inner1 和 Inner2 根据盲埋孔的层类型自动变化
Drill_NPTH_Through.DRL	非金属化钻孔层	这个文件显示的是内壁不需要金属化的钻孔位置，比如通孔(圆形挖槽区域)
Fabrication_ColorfulTopSilkscreen.FCTS	顶层彩色丝印文件	仅嘉立创使用，导出Gerber时勾选彩色丝印工艺时才有此文件
Fabrication_ColorfulBottomSilkscreen.FCBS	底层彩色丝印文件	仅嘉立创使用，导出Gerber时勾选彩色丝印工艺时才有此文件
Fabrication_ColorfulBoardOutLineMark	彩色丝印Mark点文件	仅嘉立创使用，导出Gerber时勾选彩色丝印工艺时才有此文件
Fabrication_ColorfulBoardOutlinelayer.FCBO	彩色丝印板框层文件	仅嘉立创使用，导出Gerber时勾选彩色丝印工艺时才有此文件
jlcpcb.json	Gerber配置文件	仅嘉立创使用，用来存储一些额外下单使用的信息，比如加强板位置等
FlyingProbeTesting.json	嘉立创飞针测试文件	仅嘉立创使用，用来存储飞针测试信息，方便生产后进行飞针测试
