逻辑分析仪的使用

逻辑分析仪的使用

1. 硬件实物

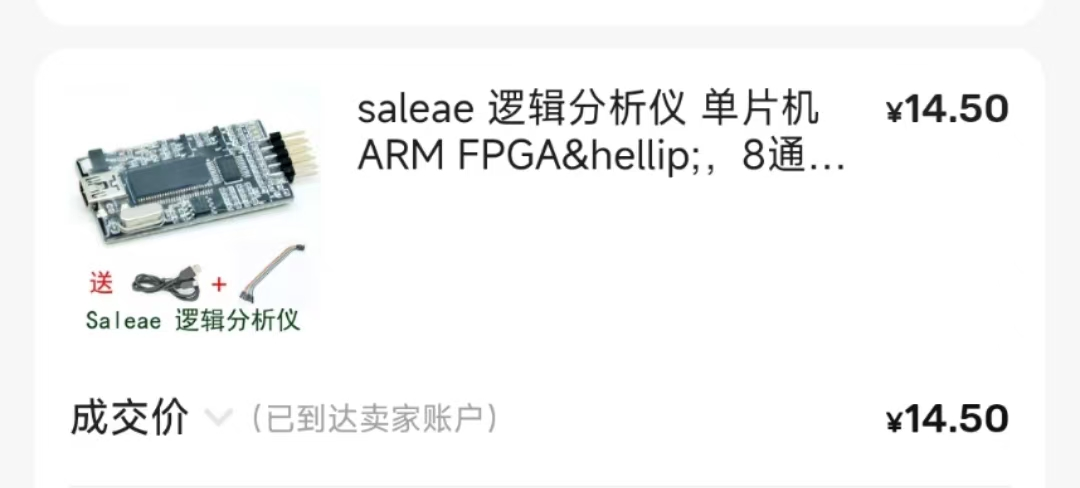

大学期间在闲鱼购入，价格如图14.5￥

主控芯片为：CY7C68013A ，此外采用了NXP的HC245信号缓冲器

最大测量通道：8 个
最大测量输入电压：5V
最大采样率：24MHz

2. 使用方法

2.1 安装驱动和分析仪软件

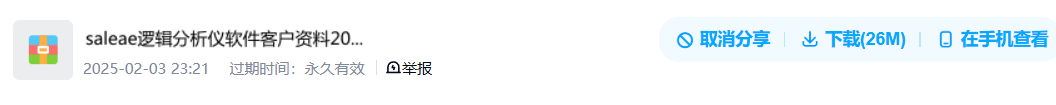

使用逻辑分析仪前，需要安装对应的驱动。对应驱动的百度网盘链接：

链接: https://pan.baidu.com/s/1-lZH35Lp4vQJAODfY2Sf3w 提取码: 9t8j

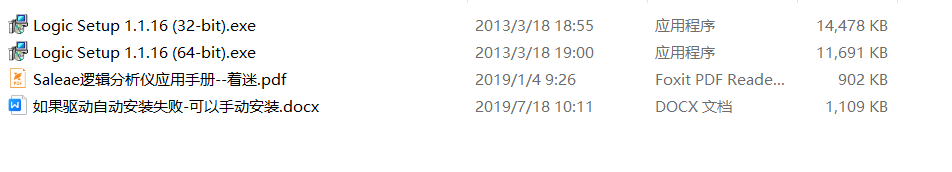

下载解压后文件如下：

根据电脑系统安装对应版本软件，安装软件的同时会自动装驱动，现在的电脑基本都是64位的，安装64-bit版本。（安装过程无特殊注意事项，选择对应自己想要的文件安装路径就行）

检查驱动是否安装成功（通过 设备管理器）：

1. 插逻辑分析仪到电脑上

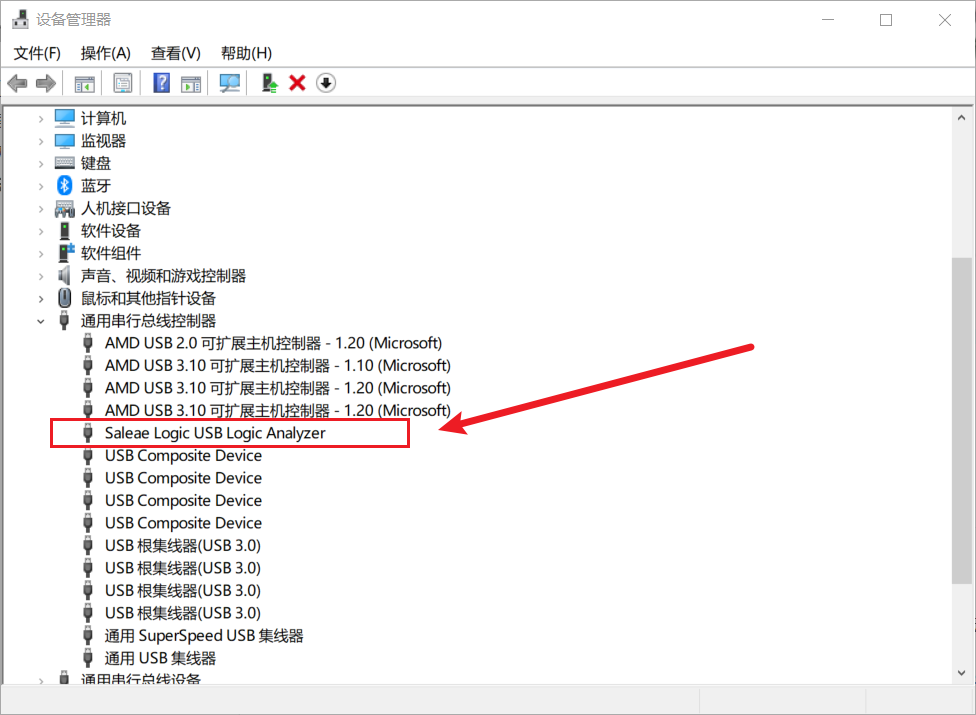

2. 打开设备管理器，如下图则安装成功，如果未出现下图表示串口，且端口位置出现红色！显示无驱动，则安装文件夹中指示手动安装驱动。

2.2 逻辑分析仪软件界面介绍

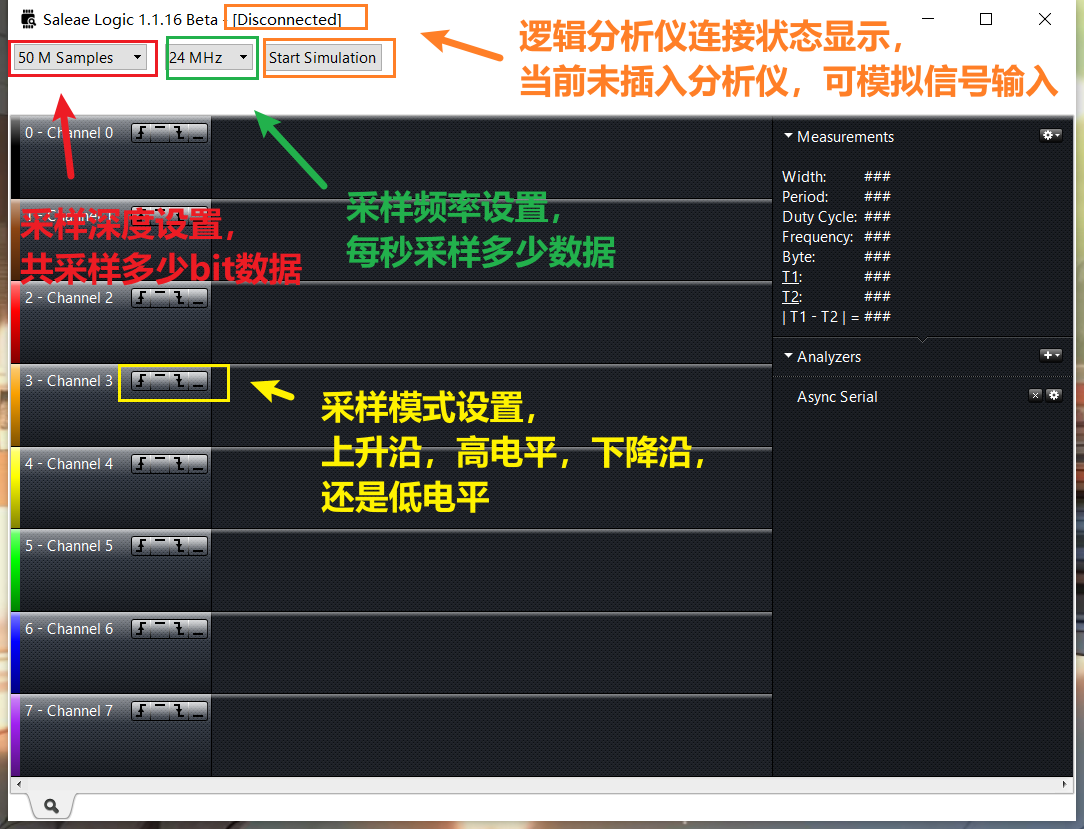

1. 打开安装的逻辑分析仪软件。


2. 当前未插入逻辑分析仪到电脑上

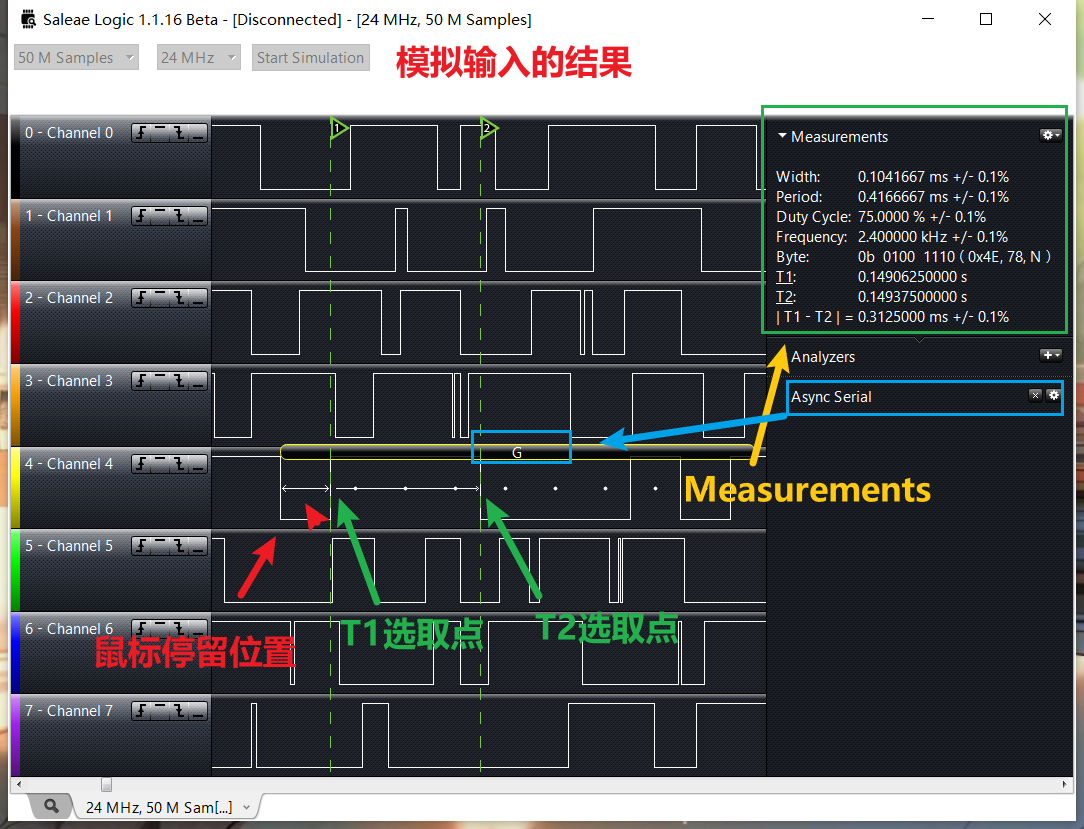

3. 模拟输入结果分析


   Measurements测量值说明：

   ​ Width: 鼠标停留位置选定的两个连续信号转换之间的时间。
   ​ Period：选定的三个连续信号转换之间所经过的时间
   ​ Duty Cycle：在选定的三个连续信号转换期间，信号为高电平的时间百分比

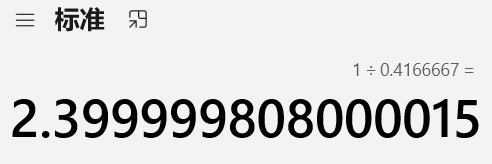

   ​ Frequency：用一(1)除以选定的三个连续信号转换期间所经过的时间而计算出的频率

   ​
   Byte：任指定位置将所有8个通道组合成一个字节的数字表示
   T1：第一个(第一个)计时标记的绝对时间(键盘快捷键:1)
   T2：第二个计时标记的绝对时间(键盘快捷键:2)
   |T1-T2|:计时标记之间经过的时间

   Analyzers:添加通信协议分析传输的信息，此处添加了一个串口协议分析，得出该大端传输的信息为 “G”。

3. 注意事项

1. 分析仪只能采集数字信号，只有高电平和低电平，**分析仪必须在软件中先设置采样沿，然后点击“start”才能采集数据，点击一次就采集1次。**
2. 合理设置采样的深度和频率。如果要看的数据不多，没必要选太高深度。采样频率同理，采样频率只要大于被采样频率的10倍就很准确了。
3. **逻辑分析仪和其他设备之间要共地，才能正常通信**。
