器件选型---电阻

器件选型---电阻

1. 电阻的作用

1. 控制电流：电阻的主要作用之一是控制电路中的电流大小。通过调整电阻值，可以精确地控制电路中某一部分或整个电路的电流流经，保护元器件；
2. 提供偏置电压：在使用三极管等电子元件时，电阻可以用来提供必要的直流工作电压。这被称为"偏置"。通过调整电阻值，可以精确控制元件的工作点；
3. 降低电压和限流：电阻可以将高电压降低到合适的水平，同时限制电流以保护元件不受过大电流损害。这种作用常用于驱动发光二极管或其他敏感元件；
4. 构建RC电路：电阻与电容组合在一起，可以构建各种有趣的电路，如滤波器、整流器等。

2. 电阻的种类

电阻器的种类有很多，通常分为三大类：固定电阻、可变电阻、特殊电阻。
固定电阻按照制作材料和工艺的不同，主要分为以下四大类：

种类	制作材料
膜式电阻	碳膜RT、金属膜RJ、合成膜RH、氧化膜RY
金属线绕电阻	RX
特殊电阻	MG型光敏电阻、MF型热敏电阻

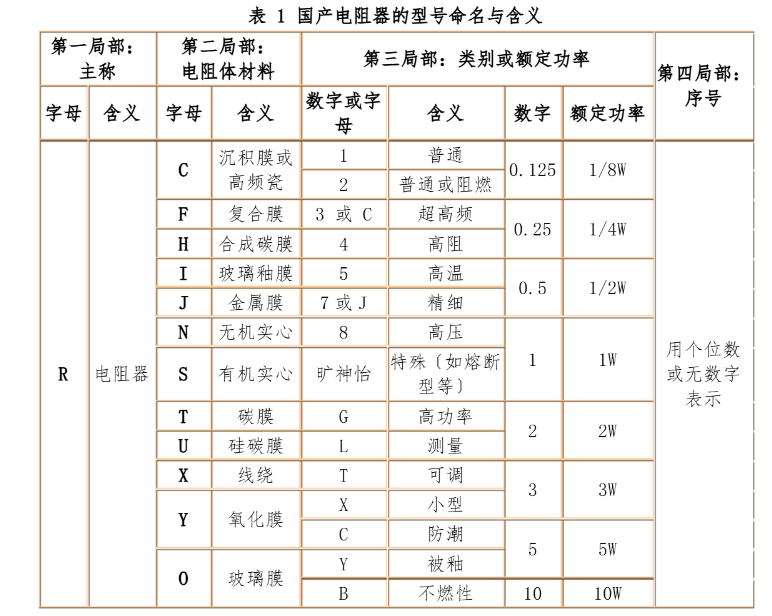

电阻器命名方法：

3. 常见电阻

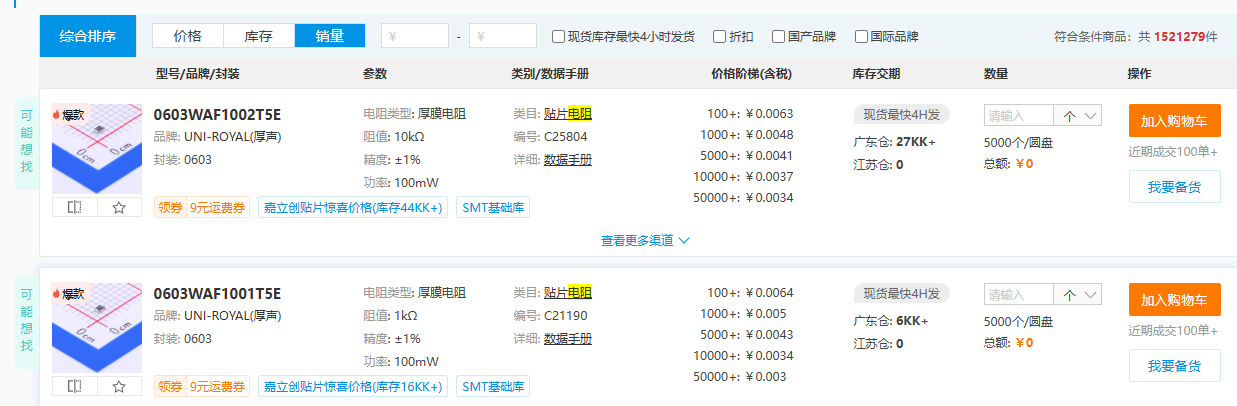

立创商城检索“电阻”，筛选销量，结果如下图，销量最高位厚声的厚膜电阻10kΩ。

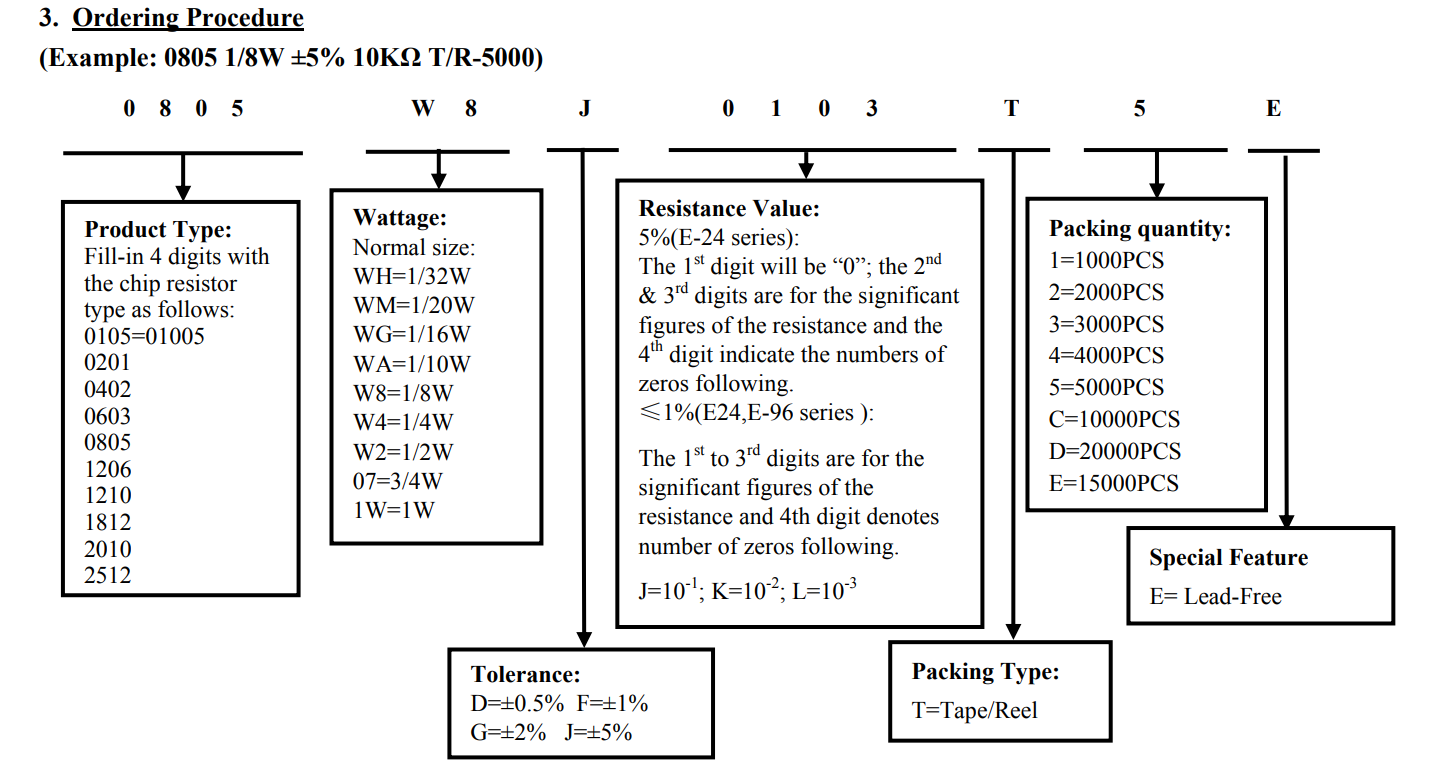

查看其数据手册：

可得出 0603WAF1002T5E 的参数为：

封装尺寸 长 0.06英寸 宽 0.03 英寸（1英寸=25.4毫米），额定功率为：100mw
精度为： ±5% 电阻大小为 100*10^2欧姆，即10kΩ
包装类型为编带，5000pcs每编带，无铅

补充:

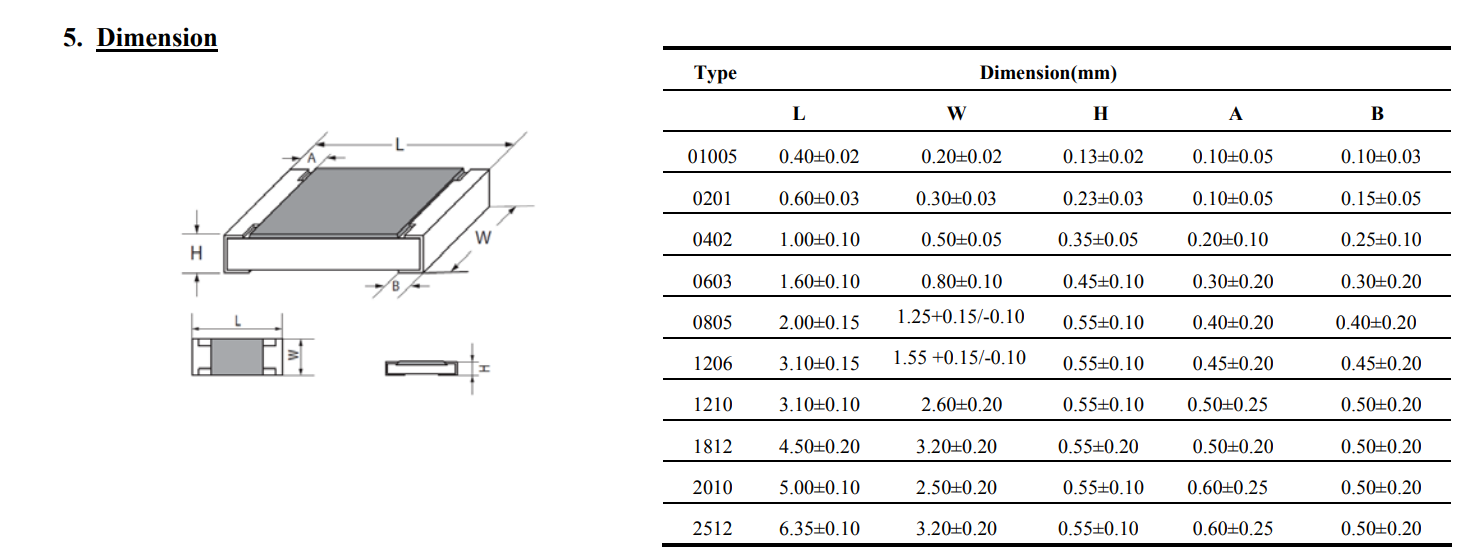

封装对应尺寸大小

4. 电阻选型思路

电阻值和功率 -》 精度要求 -》 材料类型、温度系数和尺寸 -》价格

1. 评估电路需求（电阻值、额定功率）
   根据电阻器在电路中需要承担的电压和电流，计算所需的最小功率，选择相应或更高功率的电阻。有资料说：电阻实际功耗最大不能超过额定功率的 50%，个人认为需要根据实际工作来决定。

2. 确定电阻类型（精度）
   家用设备和一般电子设备，可选择价格便宜的通用型电阻，如碳膜电阻。紧密电子设备或军用设备选用精密电阻，如金属膜电阻，保证其高稳定性和低温漂。

3. 考虑工作频率（材料）
   高功率低频率（低于50KHz）常选用线绕电阻。高频电路常选用碳膜电阻或金属膜电阻。超高频电路用专门设计的超高频电阻。

4. 适应工作环境（材料、温度系数，尺寸）
   高温和高湿环境要选用耐高温和抗潮性好的电阻器，如金属氧化膜电阻或玻璃釉电阻；温度变化较大的环境要选用温度系数小的电阻，如金属膜电阻；
   在空间受限的电子设备中，优先考虑小体积电阻，如金属膜电阻；耐高压和耐热环境，要选择合成膜电阻或玻璃釉电阻。

5. 成本和可用性（价格）
   根据预算和成本选择电阻，通用电阻成本较低。

参考文献

北京 森腾冠达 ：电阻选型的方法
