1. 使用背景

编程时未定义烧录引脚，导致后续无法正常烧录程序
烧录会报错如下图：

2. 解决办法

使用STM32CubeProgrammer擦除芯片程序，需要使用到STM32CubeProgramme以及串口板（usb转ttl模块）

2.1 下载安装STM32CubeProgramme

安装包连接如下：
通过网盘分享的文件：en.stm32cubeprg-win64-v2-16-0.zip
链接: https://pan.baidu.com/s/1fCq6ERQWgzaKB6cxFfTGzA 提取码: n7ge

解压后文件如下图

直接安装，同意其安装协议，选择安装路径即可。安转成功后桌面显示如下：

2.2 硬件接线

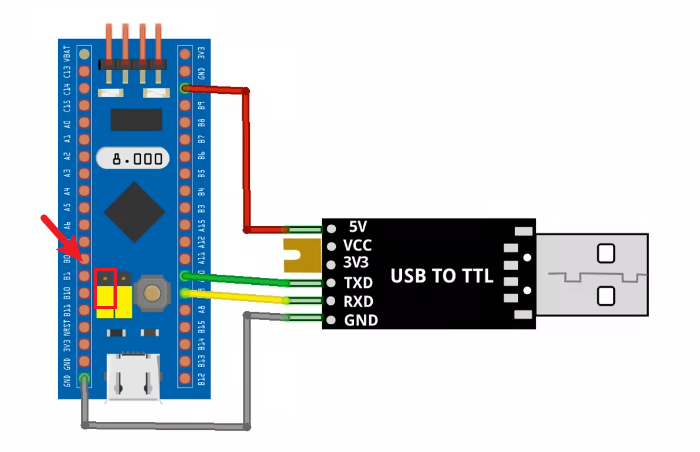

使用USB转TTL模块如下图连接单片机，即连接芯片的USART接口。还要调整bootloader跳线帽，如下图红色箭头和方框提示

2.3 使用Programmer擦除芯片

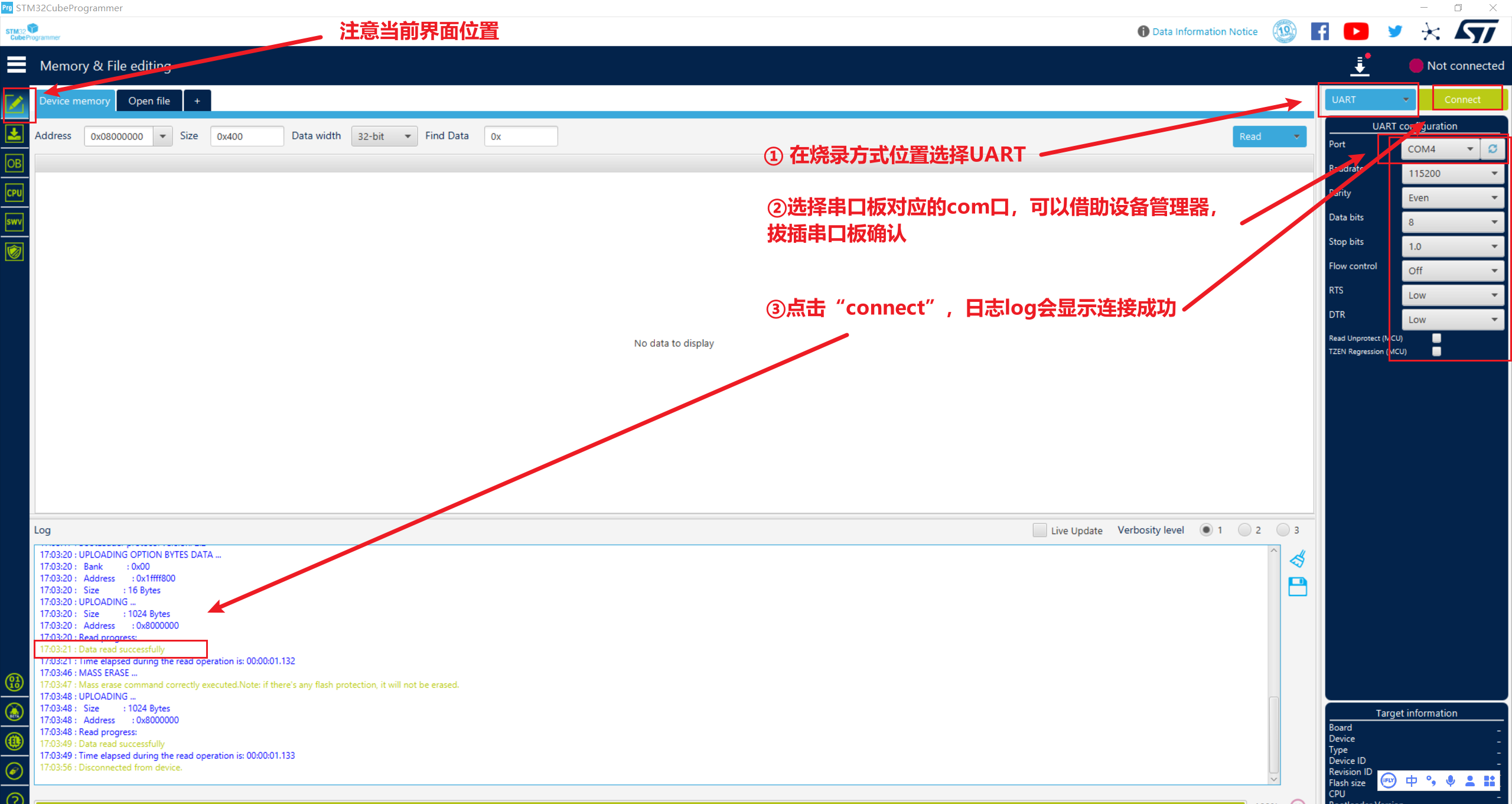

将串口板插入电脑，打开STM32CubeProgrammer

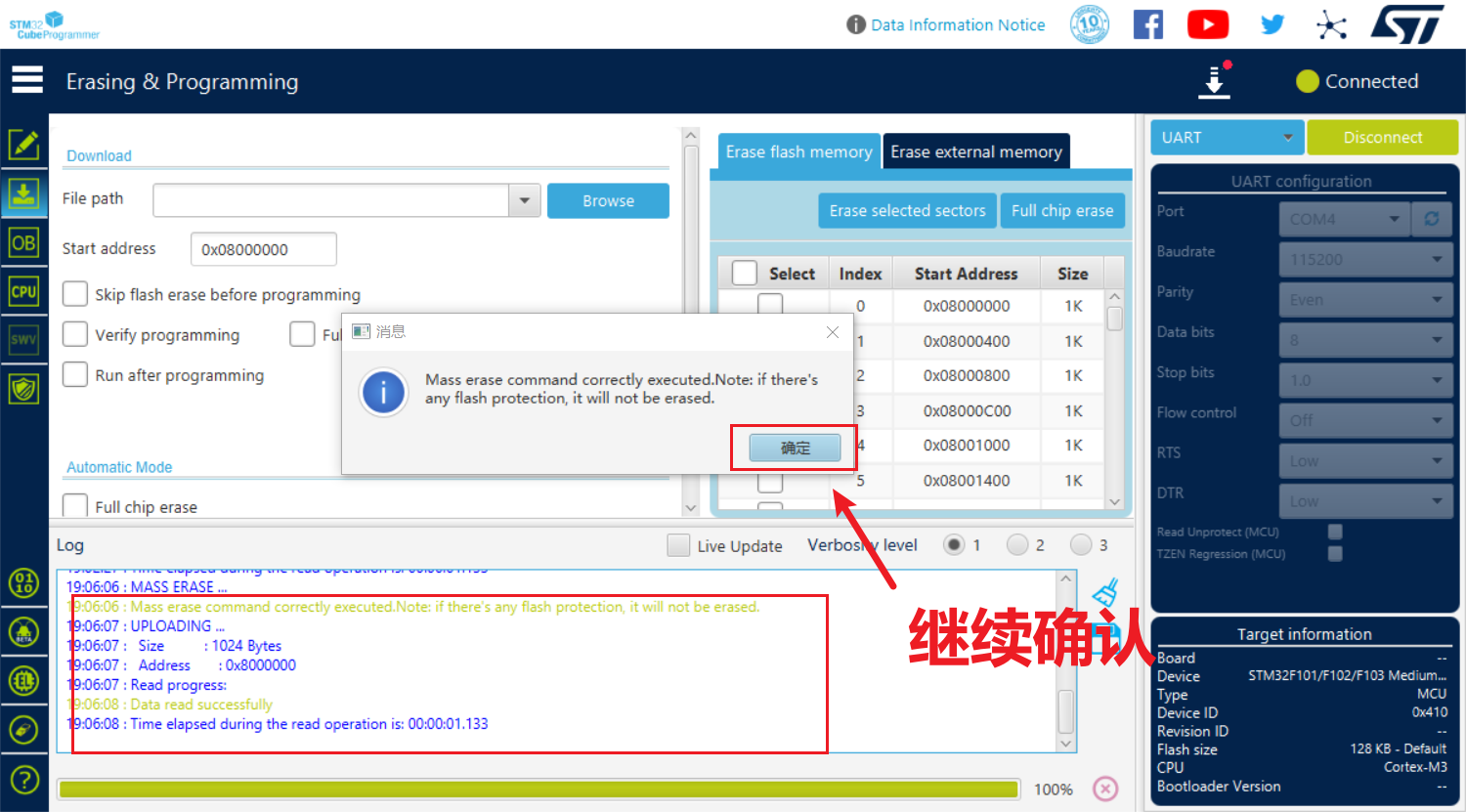

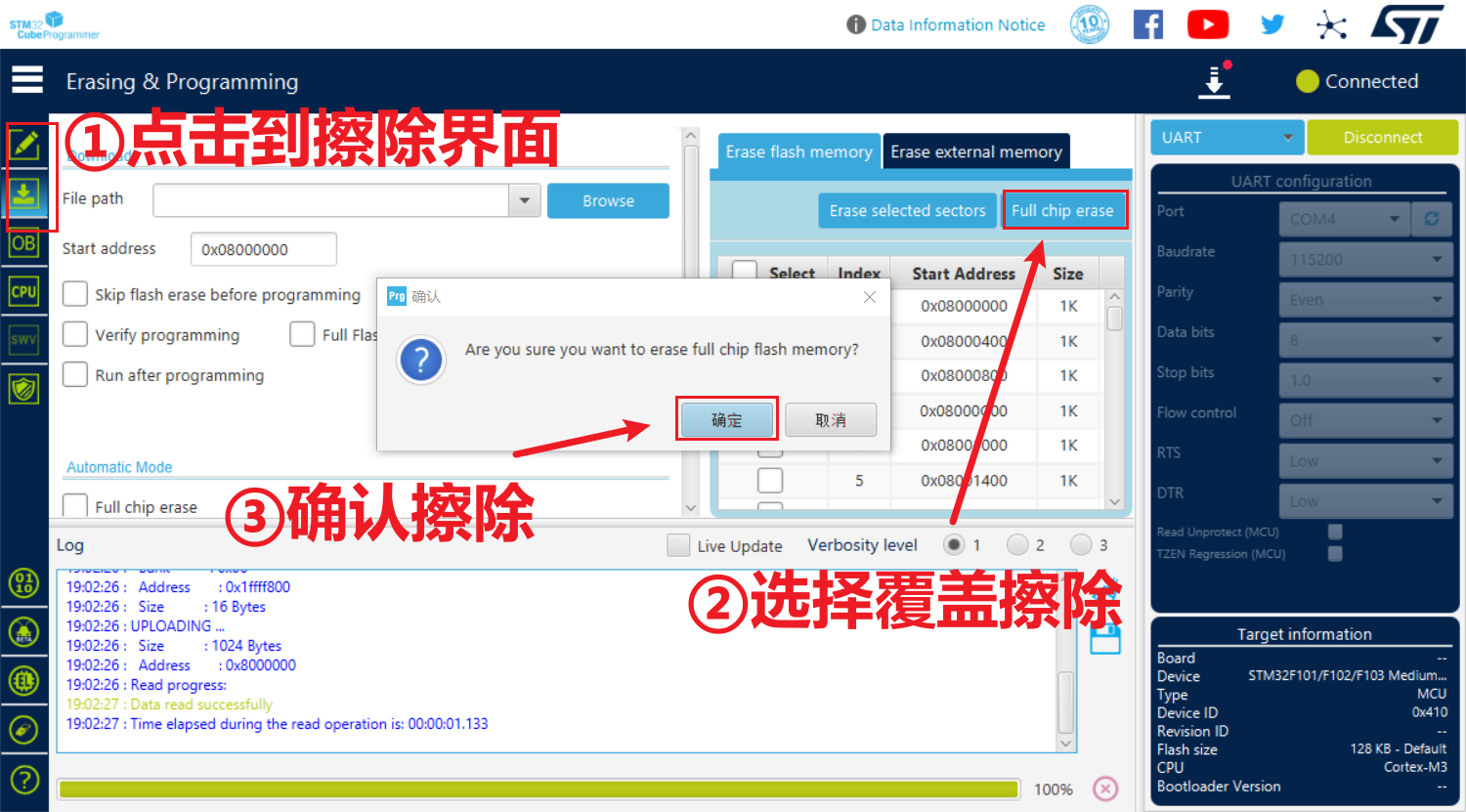

连接成功后，跳转到擦除界面进行擦除

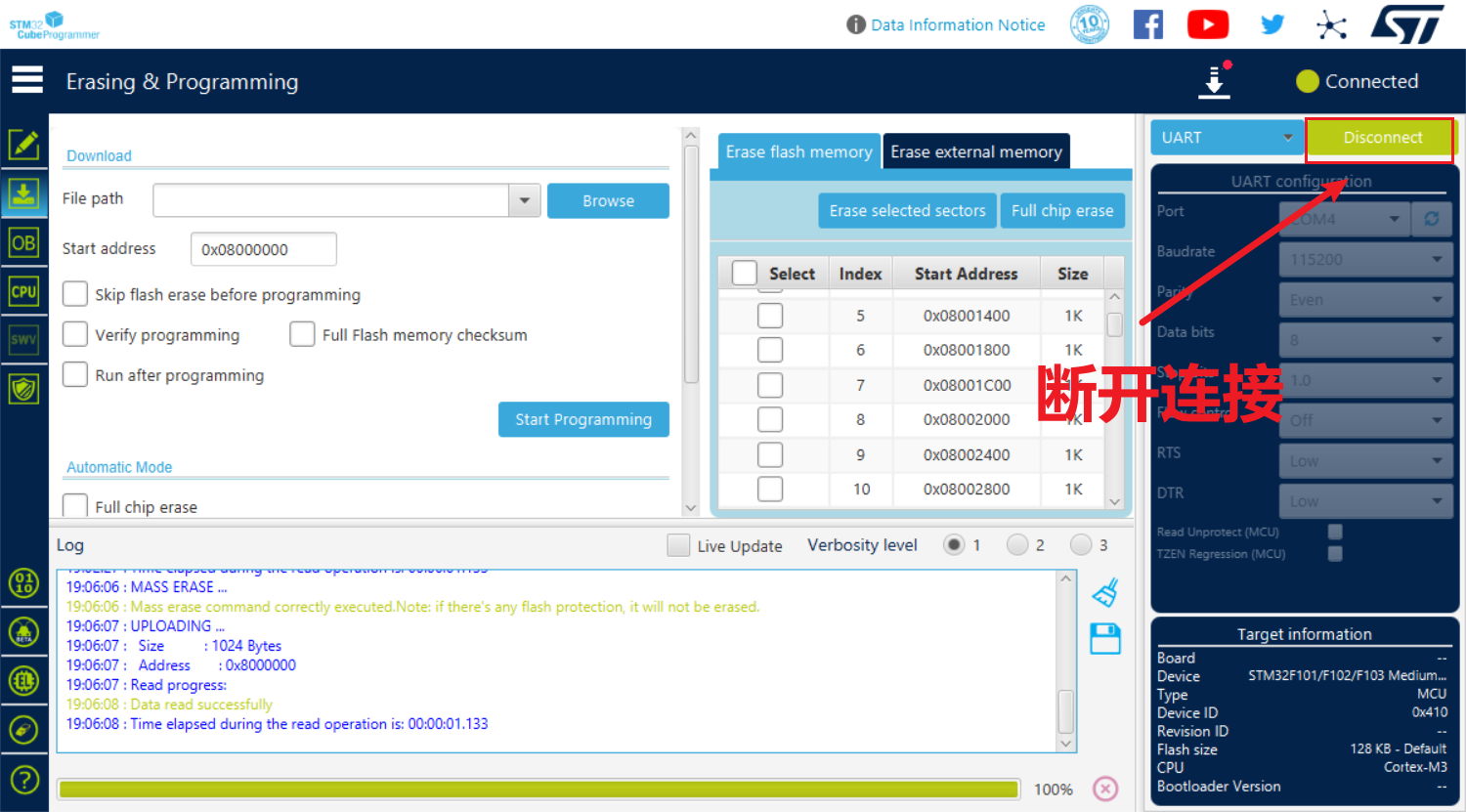

最后断开连接，恢复核心板上的bootload启动方式，即跳线帽位置，就可以正常用ST-link烧录了。
