软考系统分析师·每日学习卡 | [日期：2025-06-21] | [今日主题：需求分析-其它图]

一、今日学了啥？

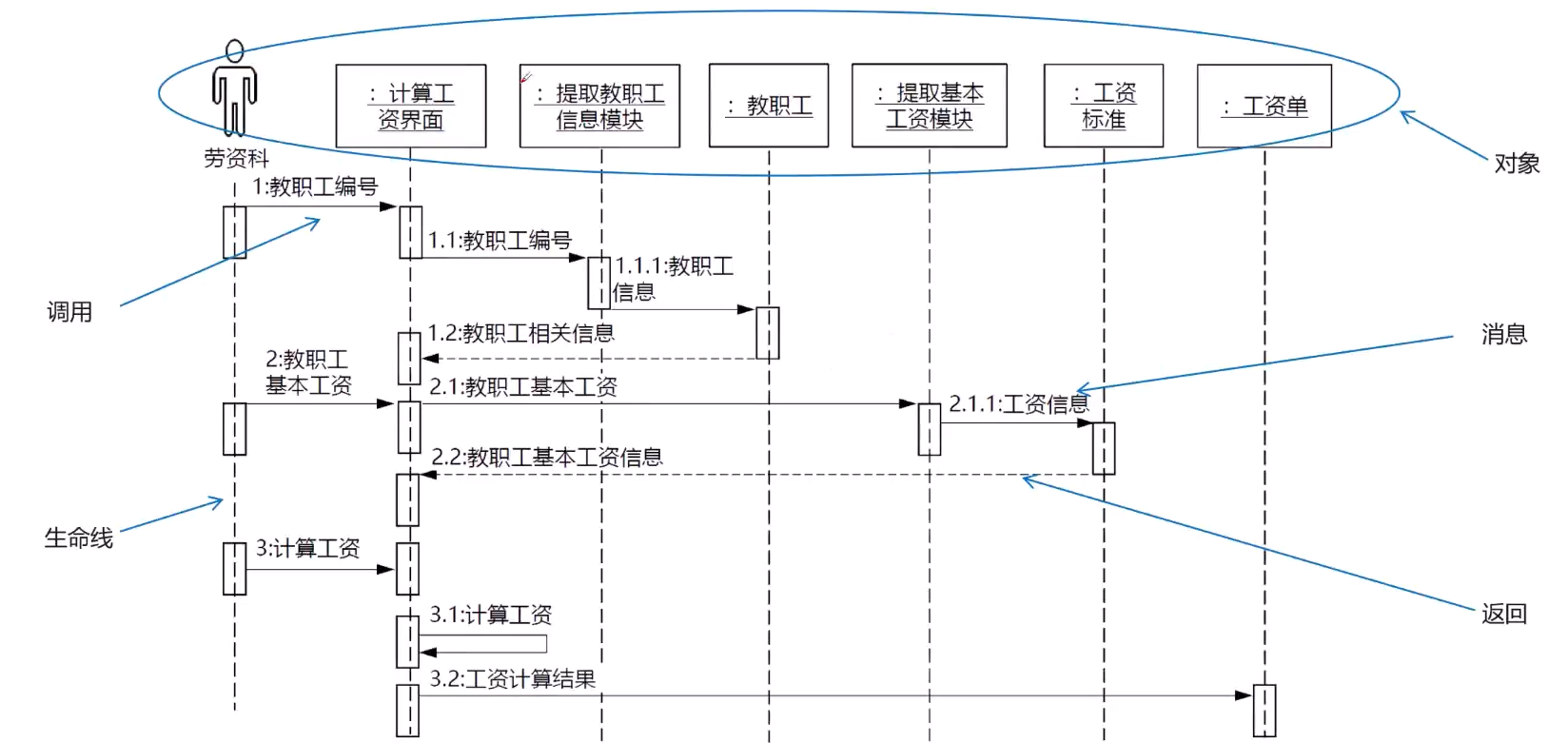

• 顺序图（Sequence Diagram）
  • 动态交互图，强调消息的时间顺序和生命线（对象存在时间段）。
  • 核心要素：对象、调用关系、返回消息、时间轴。

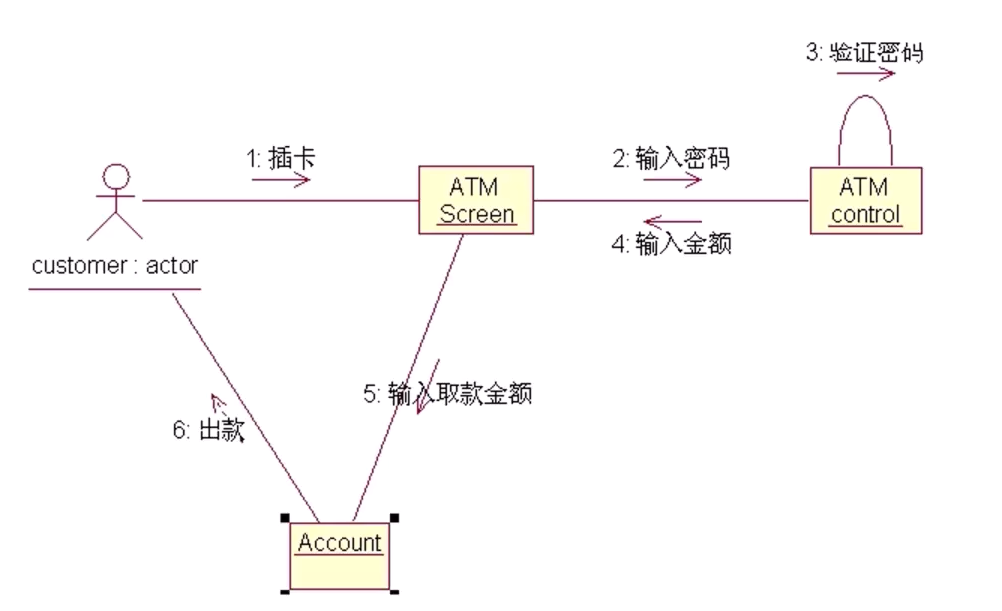

• 通信图（Communication Diagram）
  • 同属交互图，但侧重对象间的关联关系，不体现时间顺序。
  • 与顺序图本质区别：弱化时序，强调结构化交互路径。

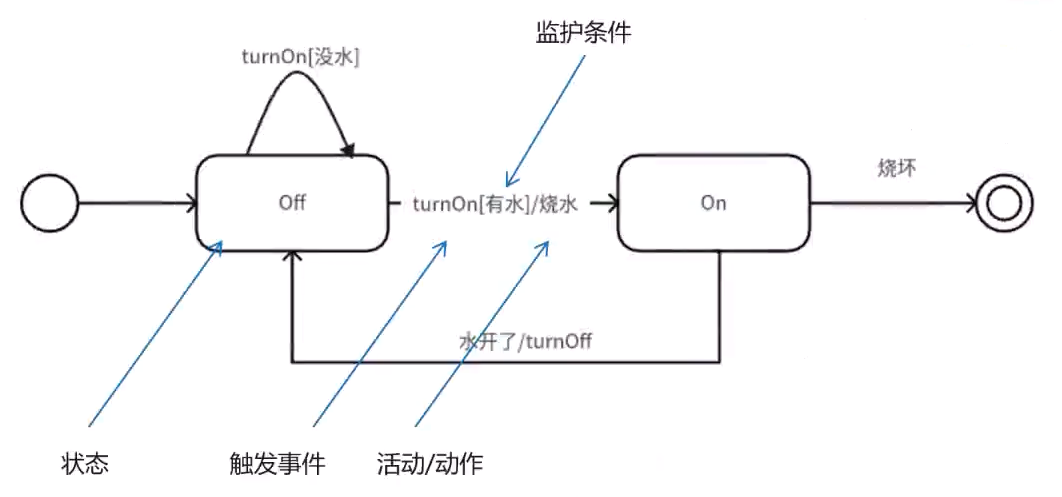

• 状态图（State Diagram）
  • 描述对象状态变迁，包含状态、事件、监护条件（触发条件）。
  • 典型案例：烧水过程的状态转换（如“无水→关闭”）。

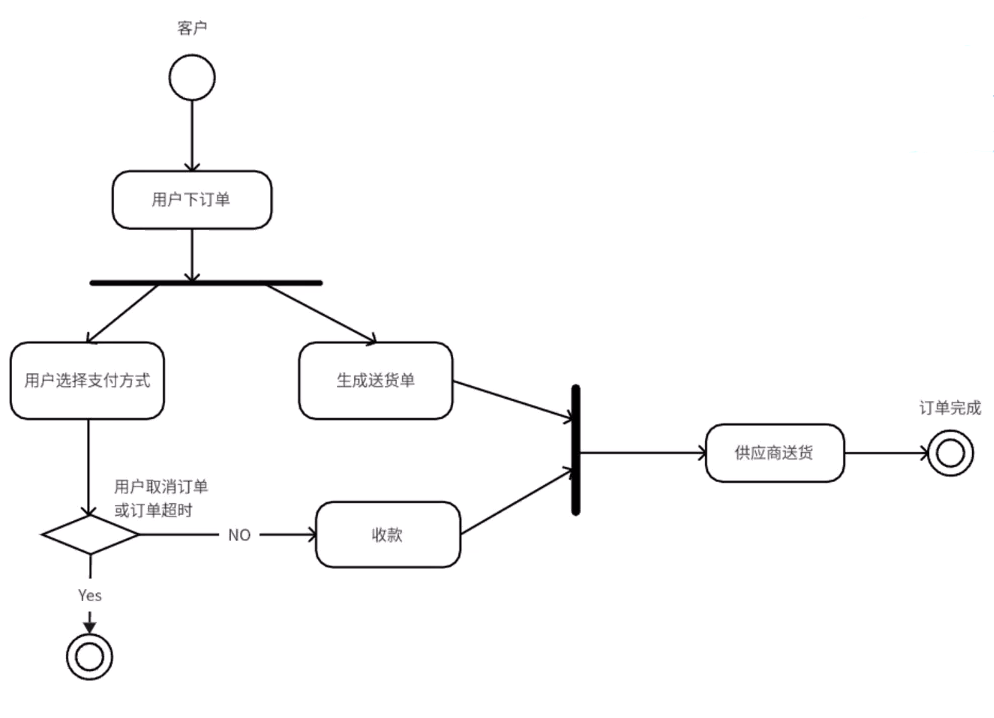

• 活动图（Activity Diagram）
  • 表示控制流与数据流，支持多线程并行处理（如用户下单后的并行支付与生成订单）。
  • 区别于流程图：允许分支合并与并发执行。

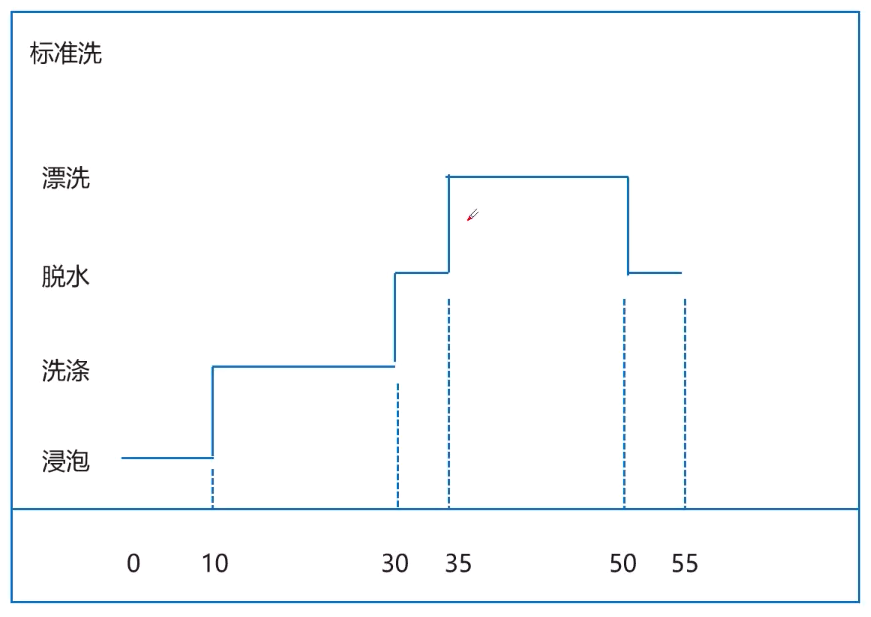

• 定时图（Timing Diagram）
  • 关注实际时间轴下的状态变化（如洗衣机标准洗的时间区间标注）。
  • 未考过但需理解：直接标注持续时间与状态切换时刻。


二、重点/要记住的！

• 🔺 顺序图：动态交互图，核心特征是生命线和消息时间顺序，反映对象调用的时序逻辑。
• 🔺 通信图：同属交互图，但侧重对象间关联关系，不强调时间维度（易与顺序图混淆）。
• 🔺 状态图：描述对象状态变迁，包含状态、事件、监护条件三要素（如烧水案例的条件分支）。
• 🔺 活动图：多线程控制流与数据流的可视化，支持并行分支（区别于单线程流程图）。
• 🔺 定时图：关注时间轴与状态持续时长（如洗衣机标准洗的时间区间标注）。
• ❌ 序图与通信图同属交互图，但前者强调时序，后者强调结构关系。
• ❌ 状态图（对象状态变迁）与活动图（行为流程控制）的应用场景差异。
• ❌ 定时图未考过但需理解，区别于顺序图的抽象时序，其直接标注实际时间。

---

三、今天的小收获/卡住的地方

• 卡住：概念！概念！

---

四、明天学啥？

明天学习需求定义-跟踪-变更

---
